双网卡绑定单个IP 地址 为了提供网络的高可用性,我们可能需要将多块网卡绑定成一块虚拟网卡对外提供服务,这样即使其中的一块物理网卡出现故障,也不会导致连接中断。多网卡绑。

为了提供网络的高可用性,我们可能需要将多块网卡绑定成一块虚拟网卡对外提供服务,这样即使其中的一块物理网卡出现故障,也不会导致连接中断。在Linux下叫bonding,IBM称为etherchanel,broadcom叫team,但是名字怎么变,效果都是将两块或更多的网卡当做一块网卡使用,在增加带宽的同时也可以提高冗余性。比如我们在CentOS 6.3下可以将eth0和eth1绑定成虚拟网卡bond0。

如图:

实验配置:

mode=1:表示fault-tolerance (active-backup)提供冗余功能,工作方式是主备的工作方式,其中一块网卡在工作(若eth0断掉),则自动切换到另一个块网卡(eth1做备份)。

系 统

设备名称

IP地址

子网掩码



CentOS 6.3_64bit

eth0





eth1





bond0

10.1.3.210

255.255.255.0



1、查看主机网卡

[root@web ~]# cd /etc/sysconfig/network-scripts/

[root@web1 network-scripts]# ll

total 200

-rw-r--r--. 1 root root   212 Mar 20 22:15 ifcfg-eth0

-rw-r--r--  1 root root   212 Mar 23 19:10 ifcfg-eth1

2、复制ifcfg-bond0

[root@web network-scripts]# cp ifcfg-eth0 ifcfg-bond0

[root@web network-scripts]# ll

total 204

-rw-r--r--  1 root root   212 Mar 23 19:12 ifcfg-bond0

-rw-r--r--. 1 root root   212 Mar 20 22:15 ifcfg-eth0

-rw-r--r--  1 root root   212 Mar 23 19:10 ifcfg-eth1

3、编辑ifcfg-bond0、ifcfg-eth0、ifcfg-eth1

[root@web network-scripts]# vim ifcfg-bond0

DEVICE=bond0

BOOTPROTO=static

IPADDR=10.1.3.210

NETMASK=255.255.255.0

GATEWAY=10.1.3.254

ONBOOT=yes

USERCTL=no

[root@web1 network-scripts]# vim ifcfg-eth0

DEVICE=eth0

ONBOOT=yes

BOOTPROTO=none

MASTER=bond0

SLAVE=yes

USERCTL=no

[root@web1 network-scripts]# vim ifcfg-eth1

DEVICE=eth1

ONBOOT=yes

BOOTPROTO=none

MASTER=bond0

SLAVE=yes

USERCTL=no

4、模块加载

[root@web1 ~]# vim /etc/modprobe.d/dist.conf

在最后添加以下内容:

#加载bonding模块,对外虚拟网络接口设备为 bond0

alias bond0 bonding

options bond0 miimon=100 mode=1

[root@web1 ~]# grep bond0 /etc/modprobe.d/dist.conf

alias bond0 bonding

options bond0 miimon=100 mode=1

说明:

miimon是用来进行链路监测的。 比如:miimon=100,单位是ms(毫秒)这边的100,是100ms,即是0.1秒那么系统每100ms监测一次链路连接状态,如果有一条线路不通就转入另一条线路;mode的值表示工作模式,他共有0,1,2,3四种模式,常用的为0、1两种。

mode共有七种(0~6),这里解释两个常用的选项。

mode=0:表示load balancing (round-robin)为负载均衡方式,两块网卡都在工作。

mode=1:表示fault-tolerance (active-backup)提供冗余功能,工作方式是主备的工作方式,其中一块网卡在工作(若eth0断掉),则自动切换到另一个块网卡(eth1做备份)。

bonding只能提供链路监测,即从主机到交换机的链路是否接通。如果只是交换机对外的链路down掉了,而交换机本身并没有故障,那么bonding会认为链路没有问题而继续使用。

5、重启网络服务,使配置生效

[root@web1 ~]# service network restart

Shutting down interface eth0:                              [  OK  ]

Shutting down interface eth1:                              [  OK  ]

Shutting down loopback interface:                           [  OK  ]

Bringing up loopback interface:                             [  OK  ]

Bringing up interface bond0:  RTNETLINK answers: File exists

Error adding address 10.1.3.210 for bond0.

RTNETLINK answers: File exists                              [  OK  ]

6、查看bond0接口状态

[root@web1 ~]# cat /proc/net/bonding/bond0

Ethernet Channel Bonding Driver: v3.6.0 (September 26, 2009)

Bonding Mode: fault-tolerance (active-backup)

Primary Slave: None

Currently Active Slave: eth0       // eth0主模式

MII Status: up

MII Polling Interval (ms): 100

Up Delay (ms): 0

Down Delay (ms): 0

Slave Interface: eth0

MII Status: up

Speed: 1000 Mbps

Duplex: full

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c9:6d:18

Slave queue ID: 0

Slave Interface: eth1

MII Status: up

Speed: 1000 Mbps

Duplex: full

Link Failure Count: 0

Permanent HW addr: 00:0c:29:c9:6d:22

Slave queue ID: 0

7、查看中路由表状态:

[root@web1 ~]#  route  -n

Kernel IP routing table

Destination     Gateway         Genmask         Flags Metric Ref    Use Iface

10.1.3.0        0.0.0.0         255.255.255.0   U     0      0        0 bond0

169.254.0.0     0.0.0.0         255.255.0.0     U     1004   0        0 bond0

0.0.0.0         10.1.3.254      0.0.0.0         UG    0      0        0 bond0

[root@web1 ~]# lsmod | grep bond

bonding               127060  0

8、测试

选择一台windows 7机器ping测试机,然后停掉当前使用的网卡eth0,查看是否能够继续ping通;

测试结果:丢失一个包。

查看bond0接口状态

[root@web1 ~]#cat /proc/net/bonding/bond0

Ethernet Channel Bonding Driver: v3.6.0 (September 26, 2009)

Bonding Mode: fault-tolerance (active-backup)

Primary Slave: None

Currently Active Slave: eth1      //eth1为主模式

MII Status: up

MII Polling Interval (ms): 100

Up Delay (ms): 0

Down Delay (ms): 0

Slave Interface: eth0

MII Status: down

Speed: Unknown

Duplex: Unknown

Link Failure Count: 1

Permanent HW addr: 00:0c:29:c9:6d:18

Slave queue ID: 0

Slave Interface: eth1

MII Status: up

Speed: 1000 Mbps

Duplex: full

Link Failure Count: 1

Permanent HW addr: 00:0c:29:c9:6d:22

Slave queue ID: 0

配置完成!

9、支持NetworkManager的centos系统

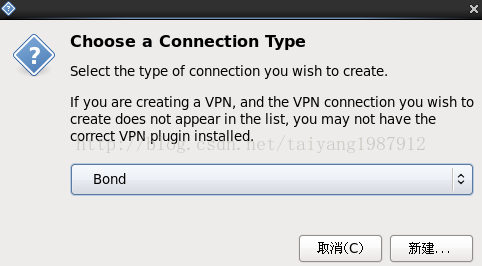

只需要通过界面配置即可以完成多块网卡的绑定

10、一个网桥、bond实例

/etc/sysconfig/network-scripts/下的文件:
(1)ifcfg-ebr
DEVICE=ebr
STP=yes
BRIDGING_OPTS=priority=128
TYPE=Bridge
BOOTPROTO=none
IPADDR=192.168.1.2
NETMASK=255.255.255.0
GATEWAY=192.168.1.1
DNS1=
DNS2=
DEFROUTE=yes
IPV4_FAILURE_FATAL=no
NAME=ebr
UUID=1ce71742-a273-42fe-b358-3b0a0ee77c50
ONBOOT=yes
(2)ifcfg-ebrbond
DEVICE=ebrbond
BONDING_OPTS="miimon=100 mode=balance-alb"
TYPE=Bond
BONDING_MASTER=yes
BRIDGING_OPTS="priority=50 path_cost=33"
NAME=ebrbond
UUID=d0baebf0-282b-4dfe-b6d4-f6ff30ad81d1
ONBOOT=yes
BRIDGE=ebr
(3)ifcfg-eth0
DEVICE=eth0
HWADDR=90:B1:1C:6E:AE:09
TYPE=Ethernet
NAME=eth0
UUID=c2eee5d8-34ee-4c0c-8d77-90029520b249
ONBOOT=yes
MASTER=ebrbond
SLAVE=yes
(4)ifcfg-eth1
DEVICE=eth1
HWADDR=00:10:18:EA:9E:FC
TYPE=Ethernet
NAME=eth1
UUID=71ee5282-ce19-49f4-972d-37ab030b8011
ONBOOT=yes
MASTER=ebrbond
SLAVE=yes

这篇关于linux系统双网卡绑定单个IP地址及网桥的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
