本文主要是介绍STM32F4库文件关系，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

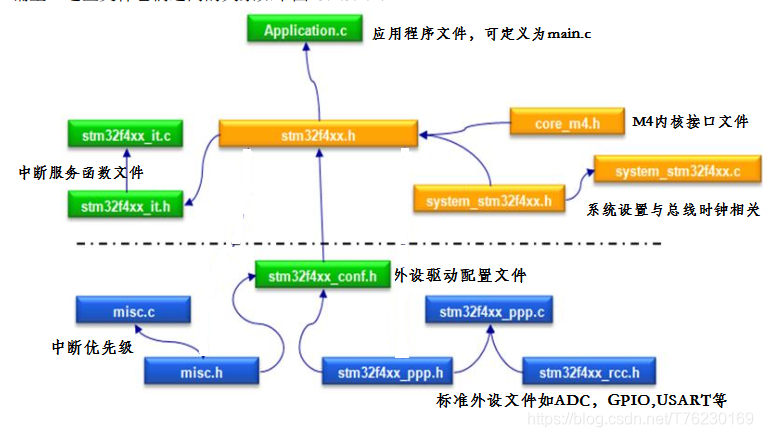

STM32F4库文件的关系如下图：
虽然misc.h和stm32f4xx_ppp.h的这些头文件中内部引用了stm32f4xx.h，但我更愿意将这两个引用关系隐藏掉，使用如下的图来显示各文件之间的层关系。这样看起来更加清晰。
如stm32f4xx.h引入三头文件：
第一类是中断相关的。
第二类是conf.h广播相关的，可以根据conf文件确定引用的文件外配置文件
第三类是system和core_m4这些必须引入的系统初始化或配置总线相关的文件。
- 绿色文件表示我们可以进行自由添加代码。
- 黄色表示不可修改，但改须引用。
- 蓝色表示不可修改，但可以选择引用。
如一个简单的LED跑马灯工程文件如下：
core_cm4.h 文件位于\STM32F4xx_DSP_StdPeriph_Lib_V1.4.0\Libraries\CMSIS\Include 目录下面的，这个就是 CMSIS 核心文件，提供进入 M4 内核接口，这是 ARM 公司提供，对所有CM4 内核的芯片都一样。
stm32f4xx.h 和 system_stm32f4xx.h 文件存放在文件夹\STM32F4xx_DSP_StdPeriph_Lib_V1.4.0\Libraries\CMSIS\Device\ST\STM32F4xx\Include 下面。
system_stm32f4xx.h 是片上外设接入层系统头文件。主要是申明设置系统及总线时钟相关的函数。与其对应的源文件 system_stm32f4xx.c 在目录\STM32F4xx_DSP_StdPeriph_Lib_V1.4.0\Project\STM32F4xx_StdPeriph_Templates 可以找到。 这个里面有一个非常重要的 SystemInit()函数申明，这个函数在我们系统启动的时候都会调用，用来设置系统的整个系统和总线时钟。
stm32f4xx.h 是 STM32F4 片上外设访问层头文件。 这个文件就相当重要了，只要你做STM32F4 开发，你几乎时刻都要查看这个文件相关的定义。这个文件打开可以看到，里面非常多的结构体以及宏定义。 这个文件里面主要是系统寄存器定义申明以及包装内存操作， 对于这里是怎样申明以及怎样将内存操作封装起来的。 同时该文件还包含了一些时钟相关的定义， FPU 和 MPU 单元开启定义，中断相关定义等等。
stm32f4xx_it.c,stm32f4xx_it.h 以 及 stm32f4xx_conf.h 等 文 件 ， 我 们 可 以 从\STM32F4xx_DSP_StdPeriph_Lib_V1.4.0\Project\STM32F4xx_StdPeriph_Templates 文件夹中找到。
这几个文件我们后面新建工程也有用到。 stm32f4xx_it.c 和 stm32f4xx_it.h 里面是用来编写中断服务函数，中断服务函数也可以随意编写在工程里面的任意一个文件里面。
stm32f4xx_conf.h 是外设驱动配置文件。 文件打开可以看到一堆的#include,这里你建立工程的时候，可以注释掉一些你不用的外设头文件。这里相信大家一看就明白。
对于上图中的 misc.c,misc.h,stm32f4xx_ppp.c,stm32f4xx_ppp.h 以及 stm32f4xx_rcc.c 和tm32f4xx_rcc.h 文件，这些文件存放在目录 Libraries\STM32F4xx_StdPeriph_Driver。这些文件是 STM32F4 标准的外设库文件。其中 misc.c 和 misc.h 是定义中断优先级分组以及 Systick 定时器相关的函数。 stm32f3xx_rcc.c 和 stm32f4xx_rcc.h 是与 RCC 相关的一些操作函数，作用主要是一些时钟的配置和使能。在任何一个 STM32 工程 RCC 相关的源文件和头文件是必须添加的。
对于文件 stm32f4xx_ppp.c 和 stm32f4xx_ppp.h，这就是 stm32F4 标准外设固件库对应的源文件和头文件。包括一些常用外设 GPIO,ADC,USART 等。
文件 Application.c 实际就是说是应用层代码。这个文件名称可以任意取了。 我们工程中，直接取名为 main.c。
这篇关于STM32F4库文件关系的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
