AD-HP530ICE仿真器使用详细说明

作者的话

以前总是给兄弟们发ADI的产品使用手册的PDF文档，后面发现写在这里，直接发个链接，就可以用手机在线看，更方便，所以我决定把这些产品的使用说明逐步都贴到博客上，以后哪个兄弟需要，直接发链接。

AD-HP530ICE仿真器的简介

这个仿真器应该是当下做ADI DSP用的最多的，100%不敢说，90%应该是有的，那么我就把它的手册贴到这里，兄弟们新上手的时候可以直接看这个。

某宝链接：https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-5192690539.11.4a824901aHzCDE&id=38007242820

正品鉴定

拿到AD-HP530ICE，如何鉴定这玩意是正品，我来边贴图边讲解。

早期的照片我就不放了，就放当下最新的：

正面照，注意型号是蓝色标签上印的：AD-HP530ICE，应该就大差不差了。

反面贴的是序列号，以及使用注意事项。

JTAG头上有LOGO。

反面是14PIN的母口，针孔的大小对应的是2.54的针。堵眼的这个是无效的接口，作用是防反插，这是ADI的传统设计，仿真器上堵这个眼，板子上的JTAG插针掰断相应的针脚，怎么都不会插反啦，简单有效。

仿真器是通过这个T型的USB接口，USB线接PC的，仿真器的自供电是它，数据传输也是它，这根线的学名应该叫MINI USB线，如果线丢了，去买绿联的就行。

仿真器上电后，就是这样的状态，Power灯亮，下面3个灯都不亮。注意这里是很多兄弟经常提问的。原厂就是这样的设计，没有理由，看到这样的亮灯就对了。

仿真器支持的型号

AD-HP530ICE这个仿真器用的是ICE-1000的内核，它支持的型号是所有的Blackfin系列DSP，和所有的SHARC系列DSP，有兄弟说你讲的太笼统了，啥叫所有，那我就贴给你看下吧：

Blackfin系列DSP的官方列表：

https://www.analog.com/cn/parametricsearch/11130#/

任何一个ADSP-BFXXX全部都支持！

SHARC系列DSP的官方列表：

https://www.analog.com/cn/parametricsearch/11131#/

任何一个ADSP-21XXX和SCXXX的全部都支持。

注意是21XXX，不是21XX，ADI还有一类DSP是21XX，这个就太老了，支持不了。

仿真器支持的软件

AD-HP530ICE仿真器同时支持CCES和Visual DSP，但是对版本有要求，Visual DSP就需要最新的5.1.2版，CCES就要1.0.3以后的版本，我们通常都是用最新的。

注意这个仿真器是支持在线设计固件的，也就是说将来比如CCES从现在的2.11.1升级到比如3.0，4.0，仿真器都是可以支持的哦。

为什么对版本有一定的要求的，那是因为这个仿真器的内核ICE-1000出来的比较晚，在早期比如VDSP4.0，4.5的时候，他还是电阻电容，都还没出生呢，等ADI把他研发出来之后，就通过软件的升级，VDSP升级到5.1.2，然后才把这个仿真器加入到软件中，所以，你就得用新软件，才有仿真器的选项啦。

仿真器使用详细说明

硬件支持哪些芯片，软件支持哪些版本都讲明白了，下面就说一说怎么用这个仿真器，我分别从Visual DSP++软件和CCES来说吧。

如何在Visual DSP++软件里使用AD-HP530ICE？

硬件板我用的是OpenADSP开源社区的ADSP-21489EVB，仿真器是AD-HP530ICE，软件用的是Visual DSP++5.1.2；

仿真器正确上电状态说明

1. 仿真器 USB 线正确连接计算机后，第一次会自动安装驱动。（AD-HP530ICE 仿真器与 ADI 公司原厂的工具完全兼容。安装后驱动会显示为 ICE-1000 的设备接入。

2. 完成驱动安装后，设备管理器中显示驱动安装状态：

3. 仿真器通过 USB 和 PC 连接后，只有一个 Power 灯亮，这个是正常的，一旦仿真器通过软件的一系列操作，链接进 DSP，底下的 3.3/5V 的灯才会亮。

特别注意：如果仿真器插入 PC 后，没有自动安装驱动，或者驱动安装不正确，可以在设备管理器里找到该仿真器硬件，并手动安装驱动，驱动就在 Visual DSP++软件安装目录下，指定到此目录下即可：

开始调试

软件装好，硬件环境也搭建好了，下一步就来跑个例程看看。打开 Visual DSP++软件。

新建 Session

处理器系列里选择 SHARC，这里简单说一下，ADI 公司的 DSP，在 Visual DSP++这个软件里是分三大类的，Blackfin、SHARC、TigerSHARC。BF 是定点处理器，SHARC 跟 TigerSHARC是浮点处理器。21489 属于 SHARC，所以就按上图所示选择 SHARC+21489+Next 进入下一步。

如上图所示，选择 Emulator。这里有 4 个选项，第一个 EZ-KIT，如果在使用 ADI 公司官方开发板，并且使用开发板自带的仿真模块，则选择它；第二个就是如果你使用的是仿真器，就选它；第三个是模拟环境，无需接硬件就可以进行模拟仿真器；第四个是第三方插件，没啥用，不选。

因为用的是 ICE-1000 仿真器，所以选择 ICE-1000。这里你用的是哪种仿真器，就选择仿真器对应的固件就好了，然后下一步，板子连好啦。

链接好板子之后，会显示上图那个红框里的内容。

以上，软硬件开发环境就搭建好了，可以开始调程序了。

Visual DSP++如果链接报错，出现问题该怎么办？

1. 发现ADI仿真器连不上开发板，报错的现象，不要着急，99%的ADI仿真器是可以修好的。

2. 连不上的现象出现后，首先检查自己的环境搭建是否有问题，比如说目标板和仿真器是否有都上电，如果确定搭建的环境没问题的话，就把目标板、仿真器都断电，然后把Visual DSP++软件关闭，并进入window任务管理器中，在进程里查找是否存在IDDE的进程，如果有，则关闭。然后再重新搭建环境进行连接，看之前的问题是否能够复现。通过此方法能够排除环境搭建的问题。

   OP的经验：Visual DSP++软件并不是百分之百的稳定，就像微软做操作系统这么多年，电脑莫名其妙死机的情况仍不断出现一样，所以一次出现连接错误，可以重新再尝试，复现同样的问题，则需要真正的进入故障排查阶段了。

3. 若出现第二条的复现现象，则需要在插上ICE的情况下，打开设备管理器，看一下ICE的硬件是否被PC识别。

• 如果你用的是ADZS-ICE-1000或者AD-HP530ICE，那么正常识别就是ICE-1000
• 如果这里显示正常的话，就排除了ICE接入这一块的问题，进入下一步排查。
• 如果接入就发现不显示，则可能是驱动出现了问题，或者是ICE的USB接入模块硬件电路故障。驱动的问题，就需要重新插入ICE，在Window提示找到新硬件的情况下重装一下驱动。如果ICE怎么插入PC，设备管理器里都没有任何反应，那么事情就大条啦，ICE可以确定是硬件损坏，需要返厂维修了。

这种不识别是最恐怖的，仿真器必须换主板了。

4. 排除了ICE跟PC连接的驱动、硬件接入的问题之后，下一步就是用ADI仿真器专用的测试工具“Visual DSP++ Configurator”来进行故障排查。这一步我要详细讲一下，有不少用了多年ADI DSP的老客户都还不知道ADI的VDSP里有这么一个排查ICE故障的工具。

   1） Visual DSP++ Configurator在安装目录下，见下图：

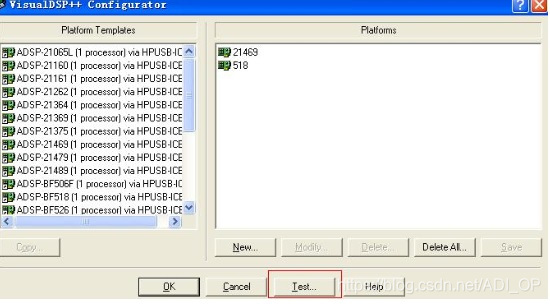

   2）打开这个工具后，点这里进行测试：

   3）TEST工具的详细说明：

   按Start按键进行检测。

“Opening Emulator Interface”如果第一步不通过，则99%是因为环境搭建、ICE驱动安装的问题。通常的解决办法是再仔细搭建一遍环境，并把ADI仿真器的驱动卸载重新安装一次。这里需要注意的是，ADI最新的ADZS-ICE-100B和ADZS-ICE-1000****以及OpenADSP开源社区的AD-HP510ICE，AD-HP530ICE，AD-HP560ICE都需要安装Visual DSP++5.1.2以上才可以正常安装驱动的，原因是ADI在5.1.2版才增加了对ICE-100B/ICE-1000以及OpenADSP仿真器驱动支持的。建议软件环境安装VDSP5.1.2。驱动安装可能存在的问题我会专门开贴来讲。

“Reseting ICEPAC module”这一步没什么好说的，一旦打叉不通过，返修，仿真器内部MCU IC损坏，无法自行修理。

“Testing ICEPAC memory”这一步不通过，返修，一样仿真器内部IC损坏。

前三步是ICE的自检，第二第三步不通过，说明是ICE本身出了问题，需要返修。

“Determining scan pach lenght”这一步不通过，原因需要再详细排查。

这一步是ICE到目标板的链路检查，问题可能出在ICE本身损坏，或者JTAG接口有问题，或者JTAG线缆有问题，也有可能出现在目标板上的JTAG设计不规范。第五步就不说了，一般真的连不上都会出现在第三或者第四步。

还有一个需要注意的，发现仿真器连不上，重新搭建环境的时候，一定要彻底关闭VDSP，一定要。并且不能同时开2个Visual DSP++软件。

以上对仿真器的故障排查做了一个简单的说明，总结一下，我觉得对于普通的用户来讲，遇到问题先检测，TEST完之后看看是否是软件问题，软件问题可以自己解决，如果是硬件问题，那么就得返修啦，保修期内找OpenADSP开源社区保修，超过保修期也可以找他们收费维修。

如何在CCES软件里使用AD-HP530ICE

硬件板我用的是OpenADSP开源社区的ADSP-21565EVB，仿真器是AD-HP530ICE，软件用的是CCES 2.11.1；

因为AD-HP530ICE和ADZS-ICE-1000的用法完全相同，我就懒得多费笔墨了，大家伙直接把这张图上的ADZS-ICE-1000换成AD-HP530ICE就行了，软件操作完全一致。

硬件链路测试

实际上我们把软件装好了，硬件连好了，驱动也OK，正确上电后，就可以直接开干了，但是我觉得对于完全没有用过ADI DSP的新手，有必要先做这一步，就是硬件链路测试，也叫TEST，来检测一下PC，仿真器，DSP板之间的数据通讯是否正常。

CCES的TEST跟VDSP的TEST一样。

首先硬件环境搭建好了，上电正常后，打开CCES软件，他会让你设一个工作组，因为CCES是基于Eclips来做的，所以你会发现跟它非常像：

我们就默认，点Lanch进入：

然后我们来做检测，在RUN菜单里，选Debug Con…（单词太长了懒得打，看图）：

进入后，我们开始测试：

双击他，跳出TEST所需要的界面,选好了我们用的21565，然后点Con…

进入下一步后，点TEST：

说一下这个TEST，非常重要，新手必须掌握此项：

Type：ICE-1000；说明你的仿真器已经正确的安装驱动，并被CCES软件识别。

第123步是ICE自检，点Star后通常都会打钩，如果有问题，99%都会在第一步打叉，这基本是软件问题，解决的办法就是关闭软件，断电重来，或者重装一下软件。

第四第五步是PC，仿真器，板之间的链路检测，如果有问题，99%会出现在第四步，有可能是板子没上电？板子和仿真器没插好？仿真器坏了，都有可能，就要具体问题具体分析了。

五步全部打钩，就证明硬件链路完全没问题，我们可以开始调试啦。

所以这个TEST不仅仅是开发前检测链路，也是当你调试报错的时候，检测数据链接的最有效工具，很多兄弟调试过程中报错，怀疑是不是板子坏了，仿真器坏了？就可以用他来检测一下，非常重要。

导入工程

我给这个核心板写了一个按键控制灯的工程，在这里：

把这个code文件夹拷贝出来，放到一个纯英文的，简单路径的文件夹里，比如D盘下新建一个ADI文件夹，把Code丢进去。

为什么这么做呢？ADI的老传统，软件对中文路径支持的很不好，你看我现在的路径，又是产品资料，又是刻盘资料，又是开发板例程，一堆中文文件夹嵌套，很有可能再软件编译的时候拨错，导致无法做调试，所以咱们就干脆了点，丢到D-ADI里头去就完了。

回到CCES软件，在下图空白处鼠标右键，然后点Import来导入我写的例程：

Next：

选择你刚刚拷贝过去的code文件夹，然后Finish，工程就被正确导入啦。

链接仿真器，搭建软件环境

我们要用仿真器去在线调试，就需要做正确的仿真器配置，通常叫做新建Session，怎么新建很简单，我们选中工程，鼠标右键：

意思就是你这个工程的debug使用什么来做，我们看下面的界面：

按图配置，然后Next：

选Emulator，然后继续Next：

选ICE-1000，然后finish：

先Apply，再Debug：

在Project这里头，会开始打印编译信息，最终编译完成后：

我们要运行程序，则需要点击下面，进入运行的界面：

点击运行程序后，我们按下开发板上的按键，对应的LED灯就亮起，实现这个按键控制LED灯的简单功能。
