Hi3137V100是一款集成了DVB-T2、DVB-T模式的地面数字电视信道接收芯片。芯片提供高性能的多载波解调能力和前向纠错功能,完成地面数字信号从基带采样到MPEG-TS流输出的完整处理,兼容DVB-T2(ETS 302 755)、DVB-T(ETS 300 744)标准。



Hi3137采用I2C接口与CPU交互,可以实时监控信号强度、信号质量和误码率,方便用户调节天线搜台。Hi3137支持串行和并行的TS码流输出接口,可灵活配置信号线顺序,方便PCB布线。



Hi3137采用低功耗设计,信号质量有余量时,功耗小于350mW,信号质量临界时,功耗小于500mW。Hi3137采用MQFN 48封装(带EPAD),尺寸6mm×6mm,外部电路简单,支持两层板布线,有效降低BOM成本。



开发包配有PC端调试工具,采用芯片的开发者可以自定义各种调试功能。

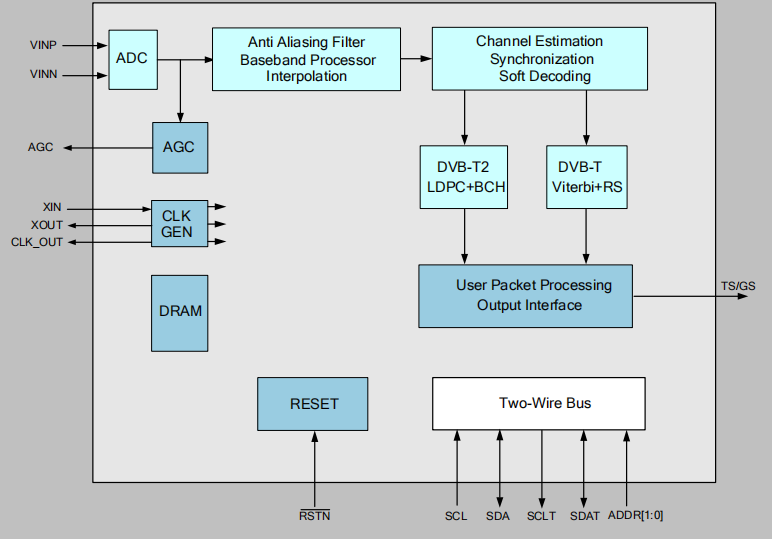

Hi3137芯片功能框图:

Hi3137V100特性

符合各欧洲测试标准,包括 DTG7.0,NorDig-Unified Test Specification ver2.2.1 和Digital Europe Ebook

支持低中频和高中频(36MHz)信号输入

快速的信号捕获能力,DVB-T 信号捕获时间小于250ms,DVBT2 信号捕获时间小于 500ms,缩短频道更换的等待时间

优越的高斯、多径和移动接收性能,适应不同场景的地面信号接收



Hi3137特点

多标准解调

支持 DVB-T2、DVB-T,并能够自动识别

DVB-T2 支持标准版本 1.3.1,DVB-T 支持标准版本 1.5.1

DVB-T2 支持 Base、Lite 模式

支持 5MHz、6MHz、7MHz、8MHz 和 1.7MHz 输入信号带宽

DVB-T2 支持 SinglePLP 和 MultiPLP 业务、SISO和 MISO 传输

DVB-T2 自动完成 Common PLP 和 Data PLP 合并

DVB-T2 支持 TS 流和通用流(GCS/GFPS/GSE),适应数据业务

DVB-T 支持标准所有参数模式,包括分层和非分层传输



系统

集成高性能 12bit ADC,确保采样的精度

集成 PLL,外部仅需无源晶振,频率

10MHz~30MHz,典型 24MHz,同时支持±100ppm的频率误差

提供信号强度、信号质量和误码率的实时监测



接口

支持 I2C 总线协议(slave),实现对芯片灵活控制

支持串行和并行TS流输出,并提供多种灵活选择,方便与解码芯片的配合

TS 流输出信号管脚号任意配置,方便 PCB 布板

外部电路简单,支持两层板布线,BOM 成本低
