汇编达人视频学习8（EFL标志寄存器、JCC指令）

title: 汇编达人视频学习8（EFL标志寄存器、JCC指令）
date: 2021年8月5日 09点40分
tags: 汇编达人
categories: 汇编达人

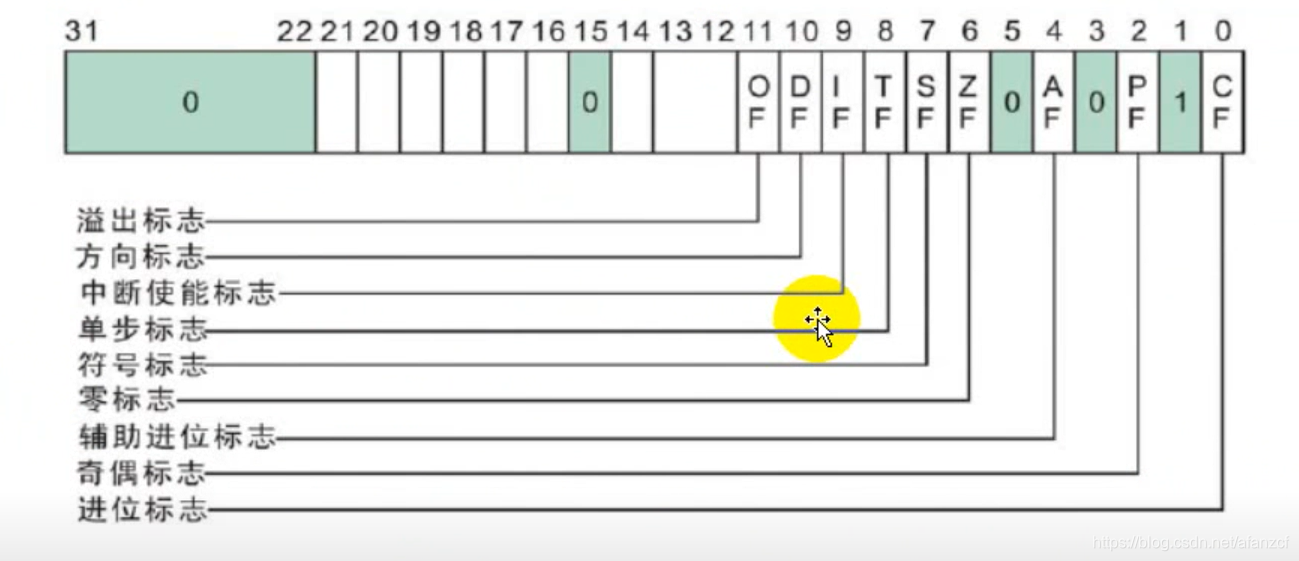

27、标志寄存器（EFLAGS）

1、CF（bit 0）【Carry flag】

若算术操作产生的结果在最高有效位发生进位或借位则将其置为1，反之清零。

这个标志通常用来指示无符号整型运算的溢出状态。

例：

进位：mov al，0xfe

​ add al，2

借位：mov al，0x7f

​ sub al，0xff

2、PF（bit 2）【parity flag】奇偶检验位

如果结果的最低有效字节（就是最后一个字节）包含偶数个1位，则置1，反之清零。

利用PF可进行奇偶检验检查

例子：

需要传输"11001110"，数据中含5个"1"，同时最低有效位包含3个1所以其奇偶验位为"0"，同时把"11001110"传输给接收方，接收方收到数据后再一次计算奇偶性，“11001110"中仍然含有5个"1”，且最低有效位还是3个1，所以接收方计算出的奇偶验位还是"0"，与发送方一致，表示在此次传输过程中未发生错误

3、AF（bit 4）【Auxiliary Carry flag】

如果算术操作在结果的第3位发生进位或借位则将该标志置为1，否则清零

这个标志在BCD算术运算中被使用。

4、ZF（bit 6）【Zero flag】

若运算（加减乘除左移右移）的结果为0，则将它置为1，反之清零。

经常与CMP（相当于SUB）或者TEST（相当于AND）等指令一起使用

例1：判断2个值是否相等

mov eax ，100

mov ecx，100

sub eax，ecx // 这里sub相减之后，会改变eax的值，所以用cmp指令

（CMP指令相当于SUB指令，但是相减的结果并不保存到第一个操作数中）

例2：判断某个值与运算之后是否为0

AND eax，eax

TEST eax，eax

（TEST指令相当于AND指令，但是与的结果并不保存到第一个操作数中）

5、SF（bit 7）【Sign flag】

该标志被设为有符号整型的最高有效位

（0指示结果为正，反之则为负）

例子：

mov al，0x7f

add al，2

mov al，0xfe

add al，2

6、OF（bit 11）【Overflow flag】

溢出标志OF用于反映有符号数加减运算所得结果是否溢出。

可以这样理解：

如果是无符号位运算，是否溢出看CF位

如果是有符号位运算，是否溢出看OF位

有符号和无符号，取决与我们本身

例子：

mov al，0x7f

add al，2

7、DF（bit 10）【Direction flag】

这个方向标志控制串指令（MOVS，CMPS，SCAS，LODS以及STOS）设置DF标志（也就是让DF为1）使得串指令自动递减（从高地址向低地址方向处理字符串），清除该标志（也就是DF为0）则使得串指令自动增加。

STD（把DF设置成1）以及CLD（把DF设置成0）指令分别用于设置以及清除DF标志

我们知道DF是1的时候，用完MOVS指令，那么EDI、ESI就会自减1 2 4，反之为0的时候，自加1 2 4

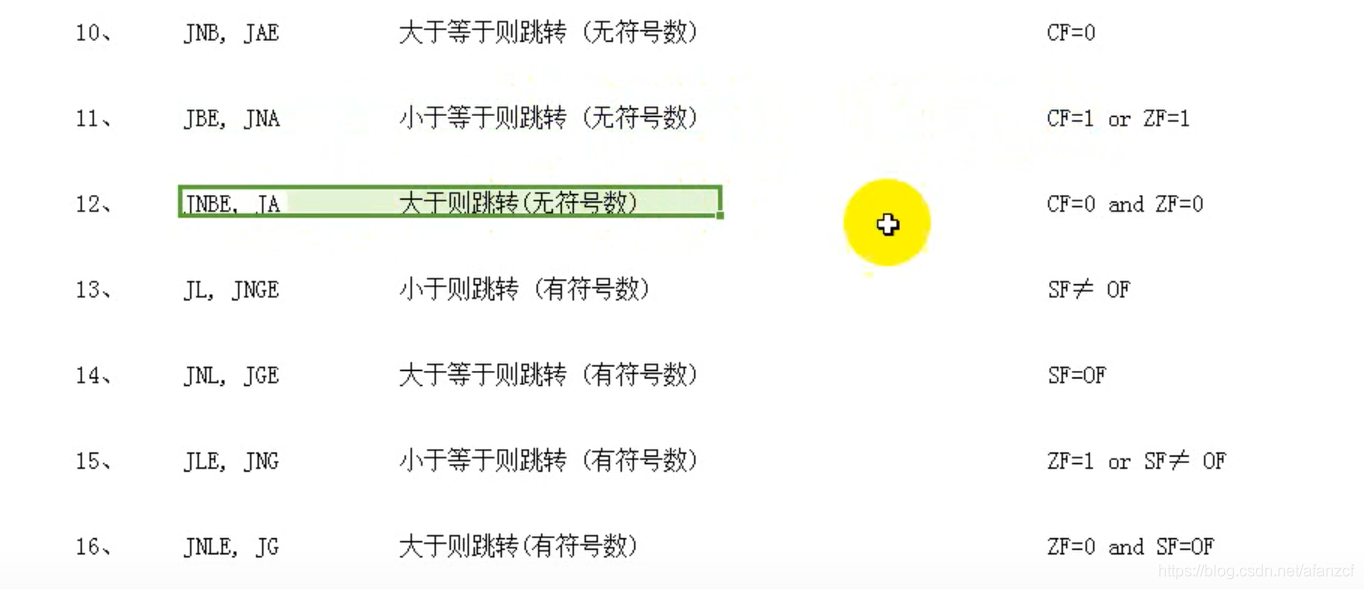

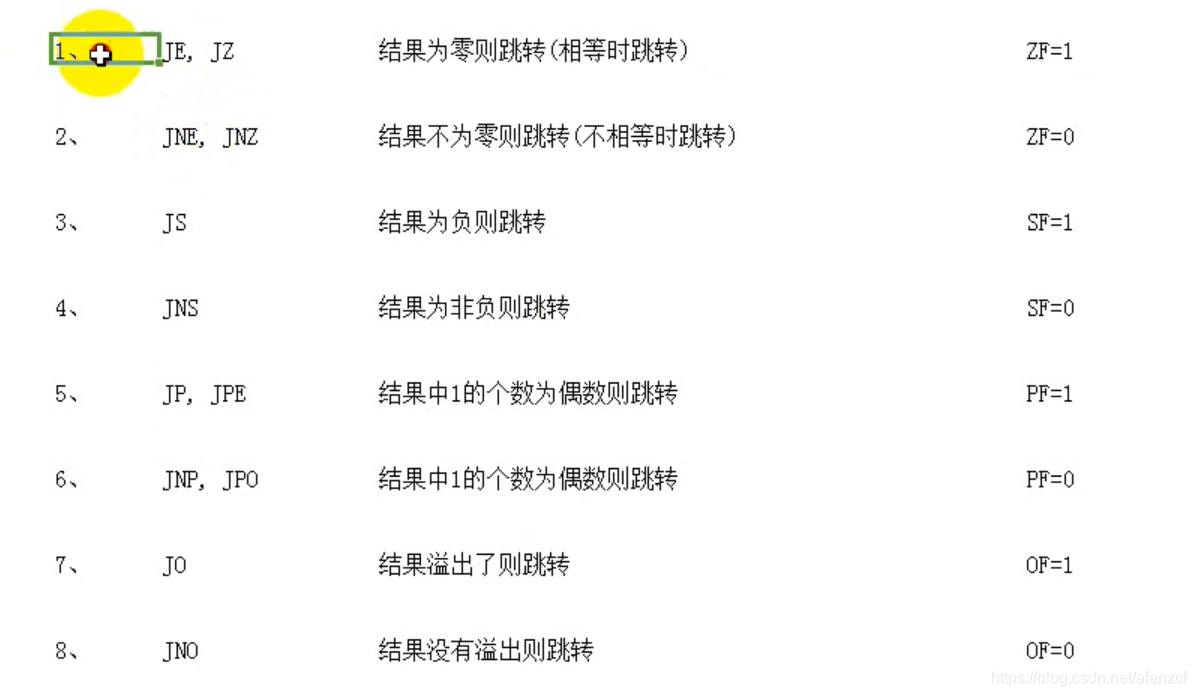

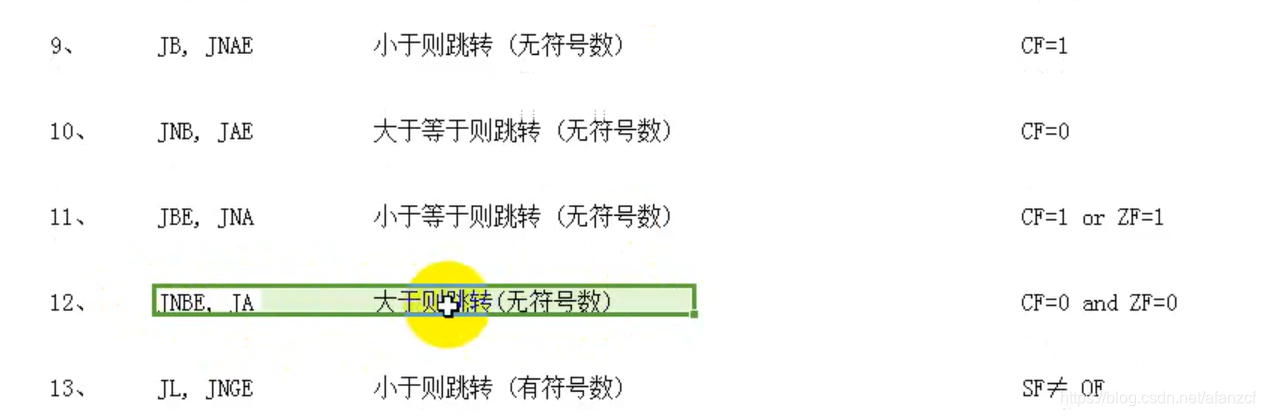

8、JCC指令

JCC指令要不要修改EIP的值，跟标志寄存器的位有关。
