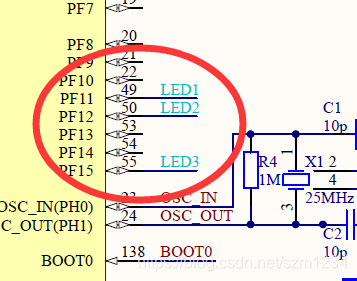

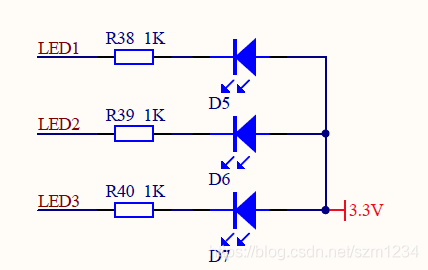

对于LED灯这个还是比较简单基础的，首先是拿出我们的原理图，来知道我们是要操作那些端口让我们的小灯亮起来，以及高电平亮还是低电平亮。
通过上图，我们可以知道要用到PF11、PF12 和PF15引脚
这个应该是低电平亮，高电平灭，不过这个不重要，到时候看看跑出来的结果就明白了
有了这些理论知识，我们开始

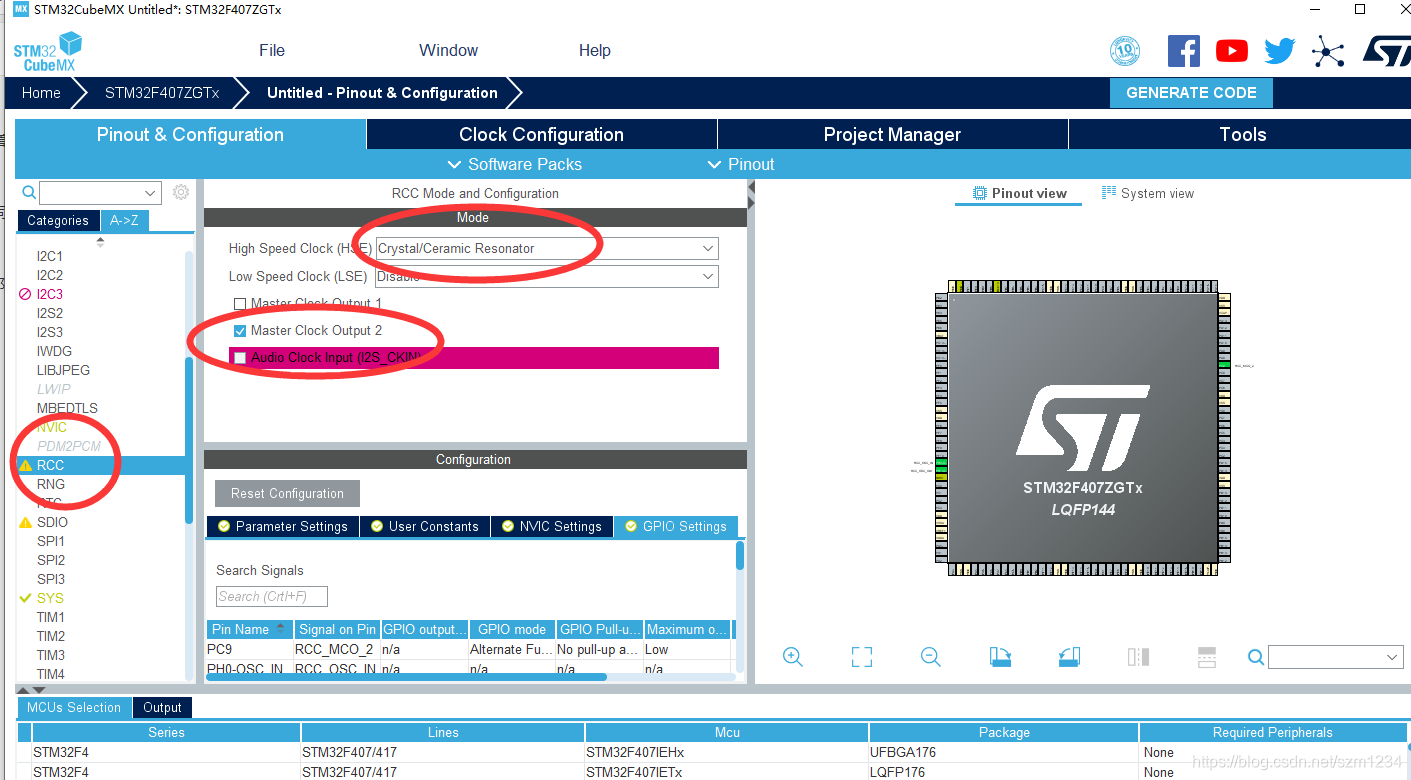

首先要配置外部晶振，我这里是25Mhz的外部晶振。
这里因为我要用到网络部分，所以就先打开了Master Clock Output，因为网络模块没有使用独立的50MHZ晶振，所以使用STM32的MCO2输出50Mhz来驱动网口正常工作，也可以用MCO1。这里的详细倍频分频选择网口模块的配置再详细说明。不需要MCO输出频率的可以不勾选Master Clock Output。

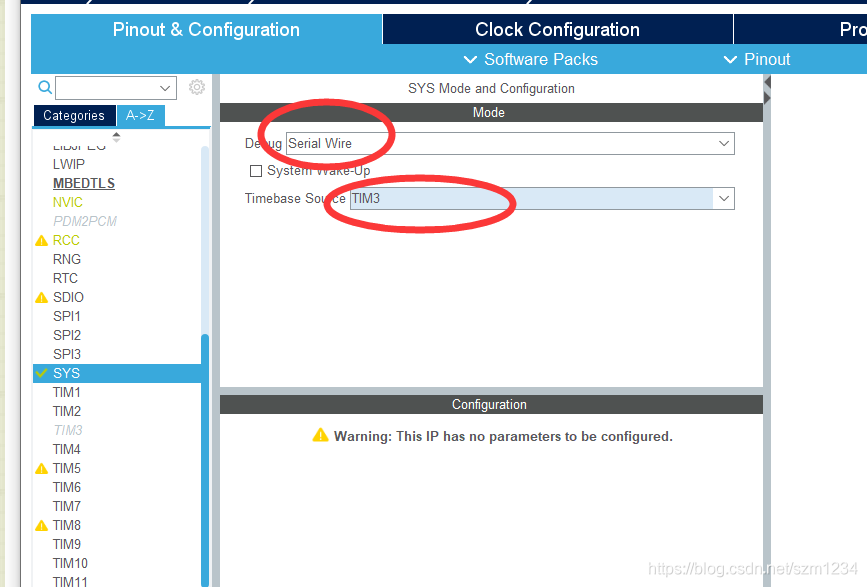

这里也设置一下SYS，虽然没太理解到底干啥，但是有用，应该是中断的时钟，预设一下，别忘记了，这个太容易忘记了。

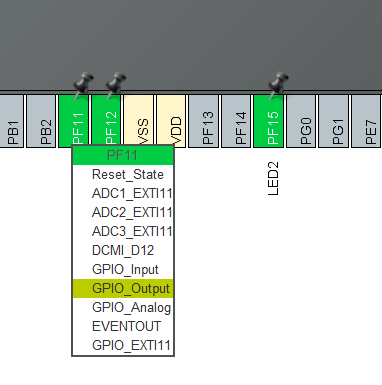

接下来就是我们一起来找茬，找到我们需要的PF11 PF12 PF15然后选择GPIO_Output就可以了

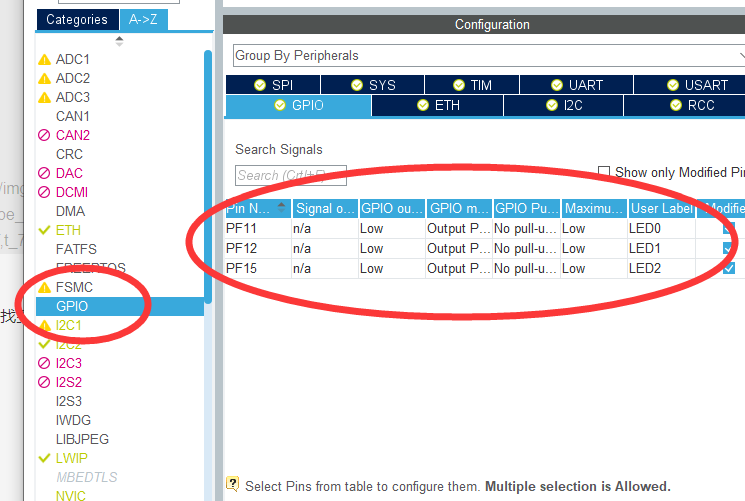

这里默认的会让小灯初始化之后常亮，这里改不改都行，后面我也会写怎么去修改代码来改变亮灭

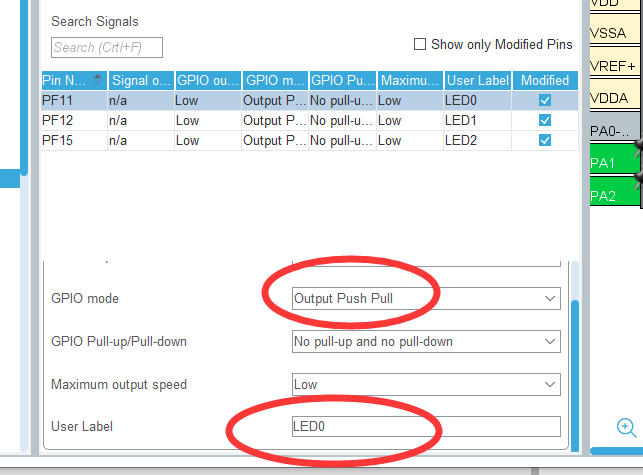

这个User Label还是非常有必要的！这个可以让代码中标识的更加清晰，这里一定要定义！

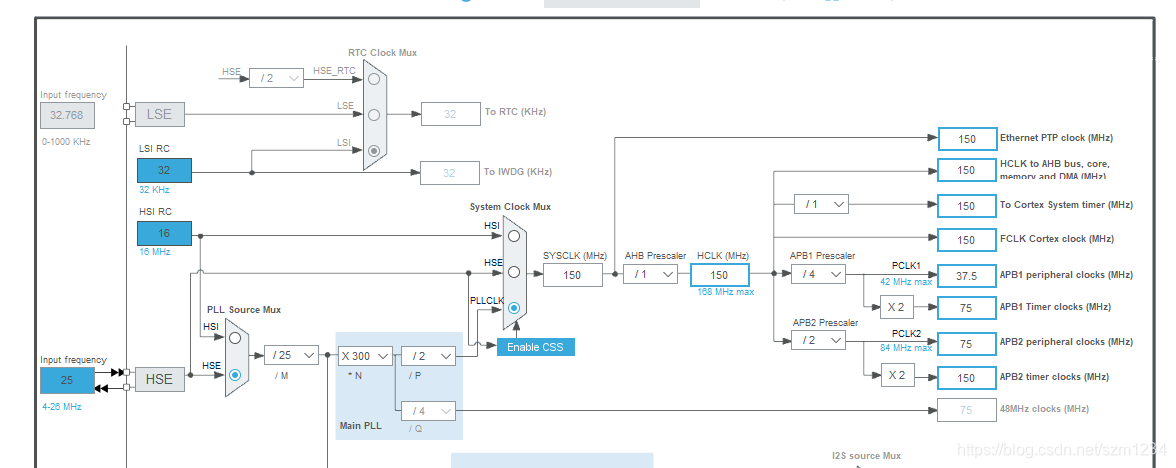

时钟还是老规矩，然后生成文件就可以了，详情的话之前写过，就不写了

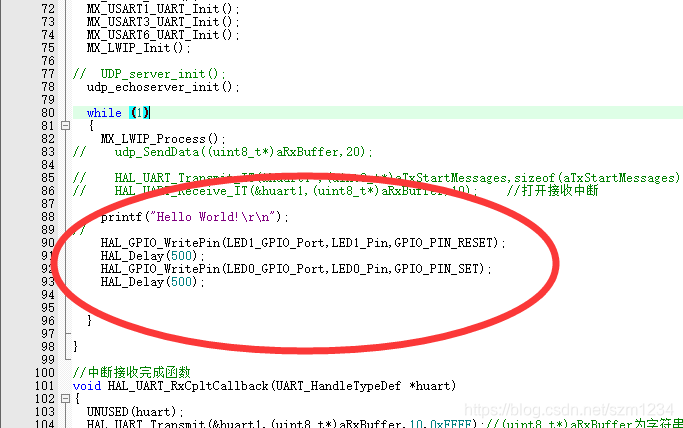

HAL_GPIO_WritePin(LED0_GPIO_Port,LED0_Pin,GPIO_PIN_RESET);
HAL_Delay(500);
HAL_GPIO_WritePin(LED0_GPIO_Port,LED0_Pin,GPIO_PIN_SET);
HAL_Delay(500);
这段代码写到主函数离，因为之前的标签里面修改成了LED0作为标签，所以，这里就可以直接比较直观的拿来使用。

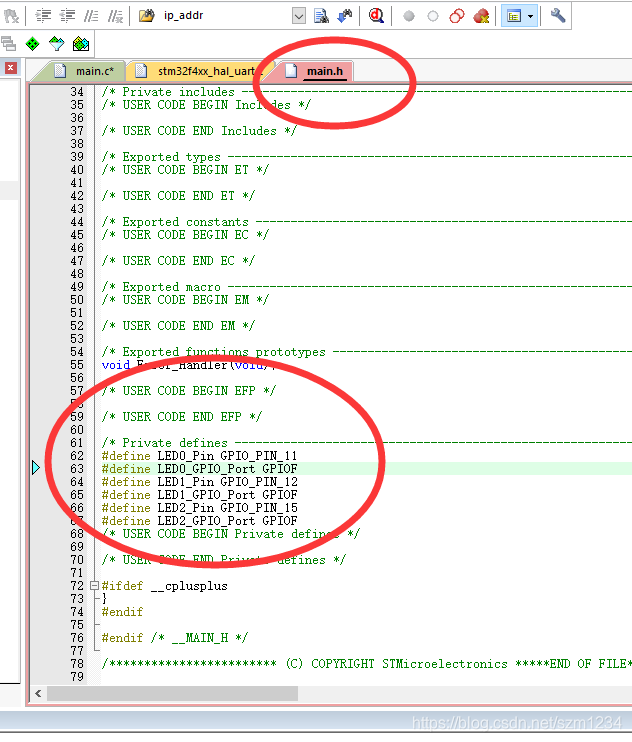

这段的LED0_Pin的重新映射再main.h中定义的，软件自动生成的，想知道GPIO的可以去查看。
这时候烧录进去程序，会发现LED灯初始化后是常亮的，所以我们来看一看这是怎么回事儿
重点在这里，这里设置成GPIO_PIN_SET就是亮，设置成GPIO_PIN_RESET就是灭，这也是为什么我们主程序中用那两句指令控制亮灭。
嗯，LED部分应该就到这里了，下一个，I2C实现EEPROM。
