盈鹏飞-i.mx6ul开发板3G通讯Linux驱动与工具支持!

2024-03-07 10:48

本文主要是介绍盈鹏飞-i.mx6ul开发板3G通讯Linux驱动与工具支持!,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

硬件准备:

无线网络测试是为了验证i.mx6ul开发板的3G模块能拨号上网,并正常通信功能。

测试前,先简单介绍所使用的设备。本次测试是基于盈鹏飞科技的i.MX6UL平台的一款产品——EVB-P6UL,3G模块使用ZTE的MF210。

如需要详细了解开发板可以下载:http://www.embedall.com/chanpin/ARMhexinmokuai/22.html

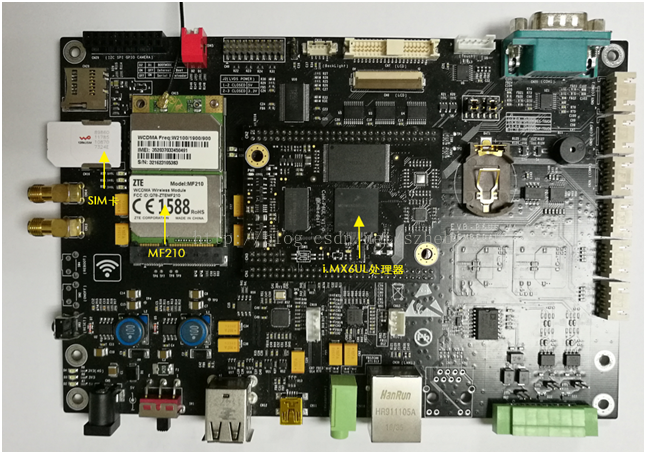

如图所示:

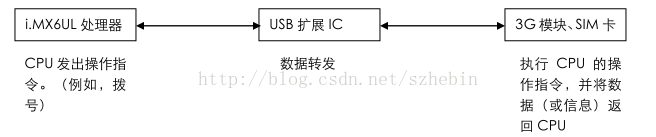

如图所见,WCDMA模块是通过Mini PCIE接口安插在EVB-P6UL评估板上,Mini PCIE的数据收发是通过USB扩展IC(USB2514B)实现的,具体请参考原理图。USB扩展IC在CPU与3G模块之间起着桥梁的作用,其转发CPU的数据,或将3G模块的数据返回给CPU,3G的硬件原理框图如下:

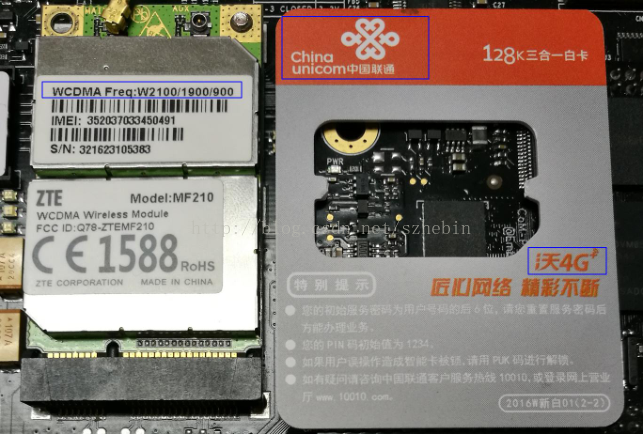

3G模块与SIM的制式兼容,WCDMA的模块搭配WCDMA的SIM卡才可以正常工作(其他制式同理),相关参数可以从官网的规格书等渠道获取。由于MF210的制式是WCDMA,在我国,WCDMA 3G牌照的运营商是中国联通,所以SIM必须使用联通的。如下图所示:

注:如上图,4G的SIM卡向下兼容3G的设备。
此外,在选取3G模块时应注意评估板所支持的接口类型,如SMT、LGA、MINI PCIE等。大概步骤如下,供您参考:
1、确认评估板的接口。采购前先确认好评估板的接口类型,为下一步的模块选用做初步了解。
2、选定上网模块。在我国,有移动、联通、电信三大电信运行商,所支持的制式不同,在选定了3G模块之后,就必须选用与之匹配的SIM卡。
3、选用SIM卡。这一步骤由第2步决定,至于购买何种套餐的SIM卡,按需选择。

Linux驱动与工具支持:

3G模块正常通信的条件的是:内核驱动支持ppp网络协议、GSM/WCDMA modem组件;根文件系统中有拨号测试的工具pppd,以及at 、picocom(或minicom)两个辅助工具(非必要),用于测试3G模块是否已经工作,便于后续的pppd连接。
1.配置内核驱动
配置Linux内核驱动驱动,使其支持PPP与GSM/WCDMA modem。在EVB-P6UL的Linux的内核源码目录,执行以下指令进行配置:
$make menuconfig

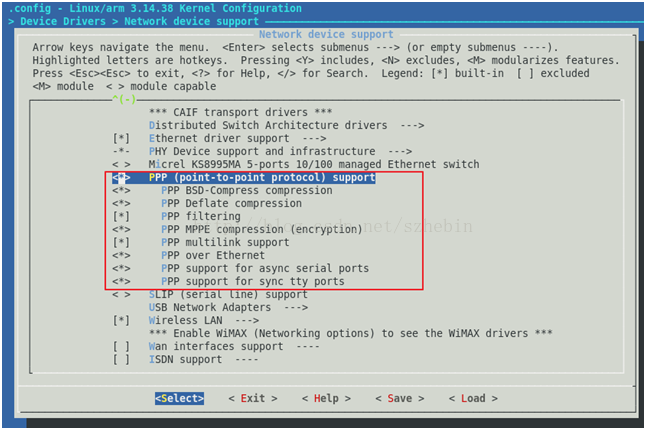

编译ppp驱动及其组件,依次选择 配置菜单中的“Device Drives”→“Newwork device support”,选中“PPP (point-to-point protocol) support”编译成内核镜像:

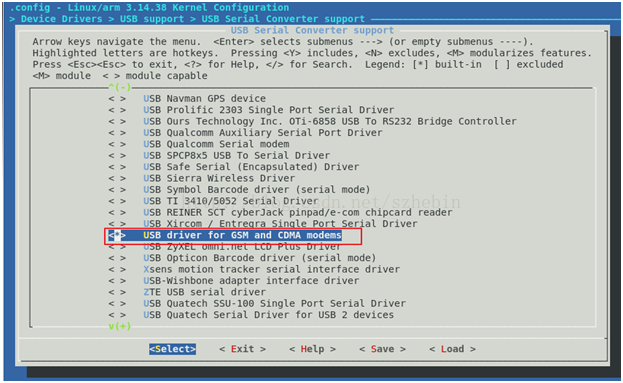

编译GSM/WCDMA modem组件,依次选择“Device Drivers”→“USB support”→“USB Serial Converter support”,选中“PPP(point-to-point protocol) support”编译成内核镜像:


2.移植拨号工具
pppd (at、picocom)工具的移植,使用Buildroot移植这些工具简单方便。调出配置菜单,与Linux一样,都是执行 make menuconfig。

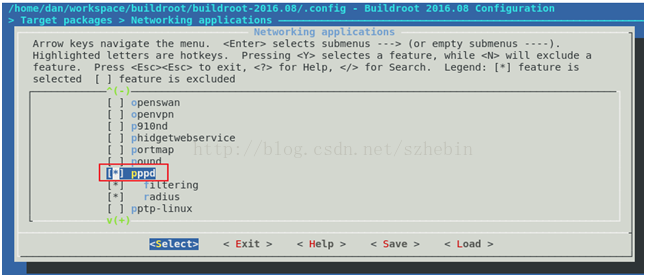

        编译pppd工具,依次选择 “Target packages”→“Networking applications”,选中“pppd”。如下图所示:

编译at,依次选择“Target packages”→“Shell and utilities”,选中at。如下图所示:

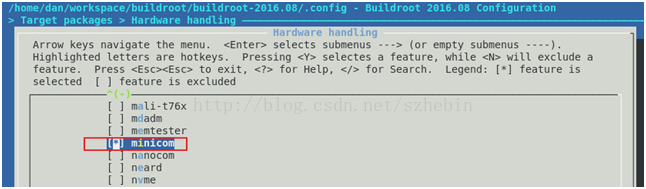

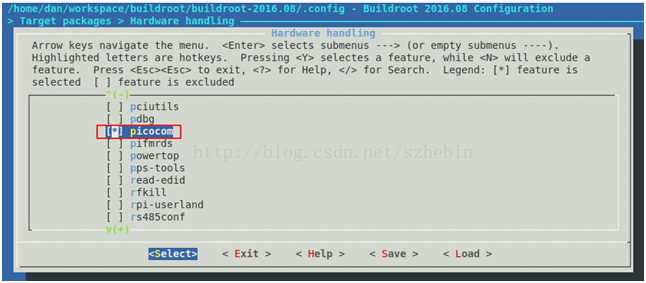

编译picocom ,依次选择“ Target packages ”→“ Hardware handling ”,选中“ picocom ”或“ minicom ”。如下图所示:




若您还需要编译“usb_modeswitch”,依次选择“Target packages”→“Hardware handling”,选择“usb_modeswitch”。如下图所示:



下载附件

半小时前 上传

编译完成,烧录Linux系统至EVB-P6UL评估板,如需要详细烧录过程请参考《EVB-P6UL linux系统烧录手册》。留言私发!







这篇关于盈鹏飞-i.mx6ul开发板3G通讯Linux驱动与工具支持!的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
