20131212-Allegro利用导入DXF文件添加汉字或LOGO的方法

2024-03-06 20:08

本文主要是介绍20131212-Allegro利用导入DXF文件添加汉字或LOGO的方法,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

制作电路板的时候,经常会有添加汉字的需求,或是添加一个图形的LOGO等。这里提供一个利用导入DXF文件的办法来在Allegro中添加汉字或图形的办法。本文以添加汉字为例。

Allegro不支持汉字,但它支持铺铜啊~!理论上任何开关都可以用铺铜来实现。DXF是CAD的文件格式。它把汉字处理来线条。线条可以勾勒出汉字的轮廓,有了汉字的轮廓就可以将其转化为铺铜的边界,这样,就可以把汉字添加进Allegro中了。。。



对CAD不是很熟悉,但上大学的时候用过2年多的FLASH,初识FLASH时还是FLASH5.0刚刚推出的时候,现在公司都被adobe给收购了,FLASH也忘的差不多了,但我知道,FLASH可以导出DXF文件。熟悉CAD的朋友用CAD也一样。DXF文件的来源我们不管,我们主要关心Allegro导入DXF文件。



一、用FLASH生成汉字的DXF文件

-----------------------------------------------------

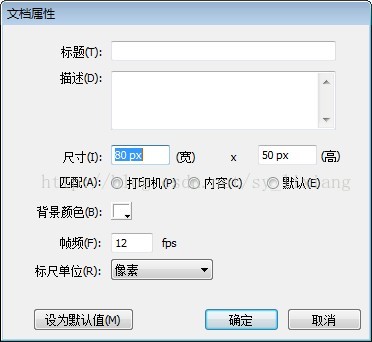

1.修改FLASH中画布的大小,根据要添加的汉字来决定。

2.选择文本工具

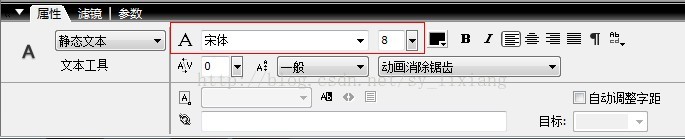

3.字体设置为宋体,8号字。这个比较重要,这是我经过几次尝试之后得出的,字号的设置要合适,避免因为字号太大而导入PCB的时候过大。

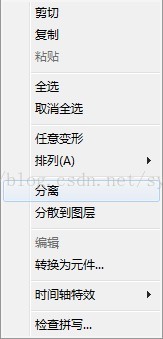

4.选中文字,连续两次“分离”,这个操作是打散,是把汉字从矢量图形干回线条。(说的不一定十分准确)

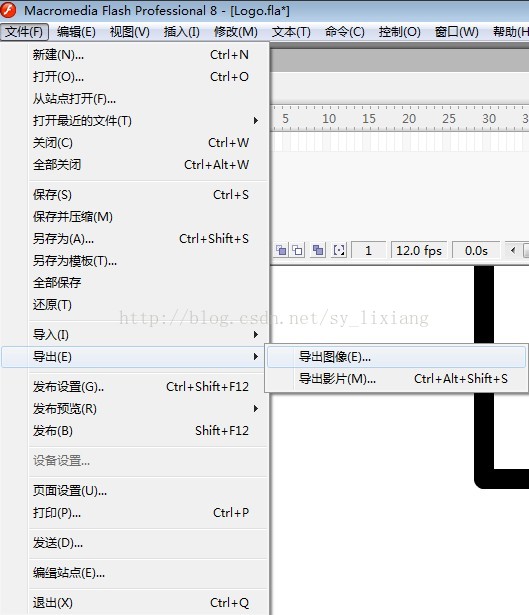

5.导出DXF文件

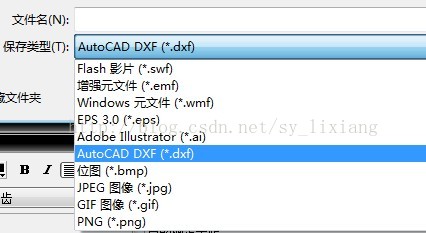

6.选择文件类型。



二、Allegro导入DXF文件

----------------------------------------------------------------

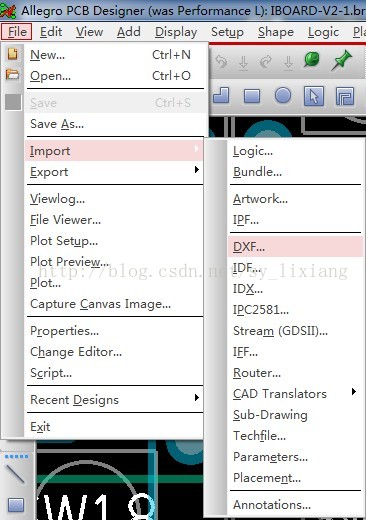

1.import进来

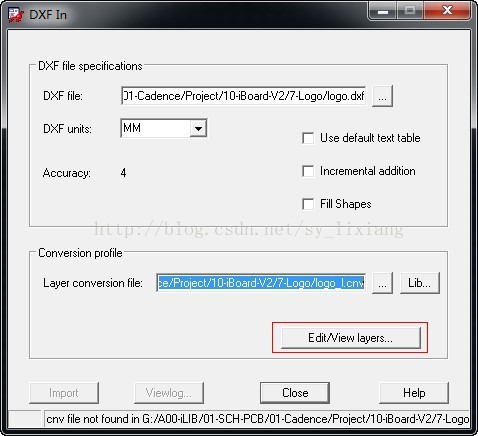

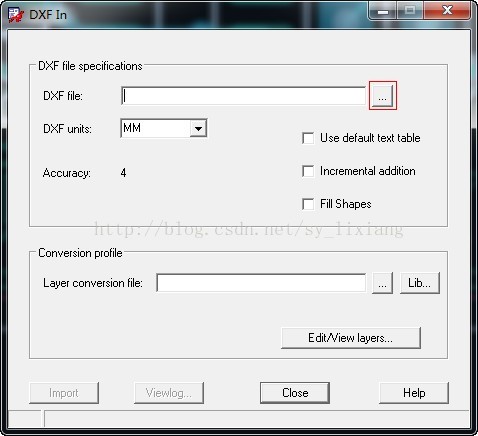

2.选择DXF文件路径

3.编辑层

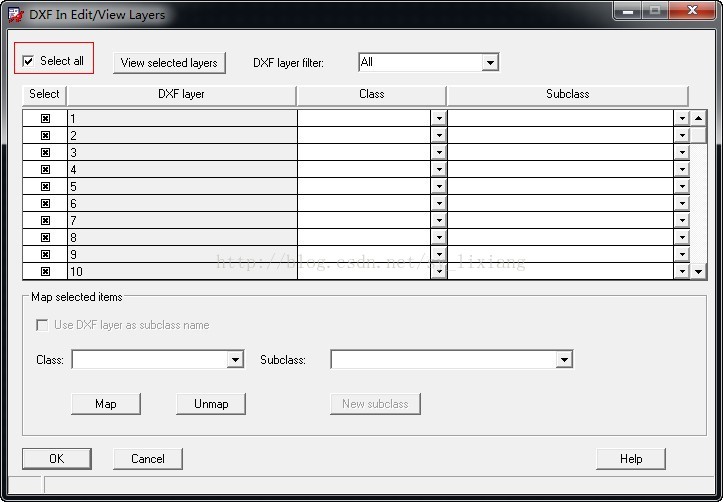

4.选择所有层

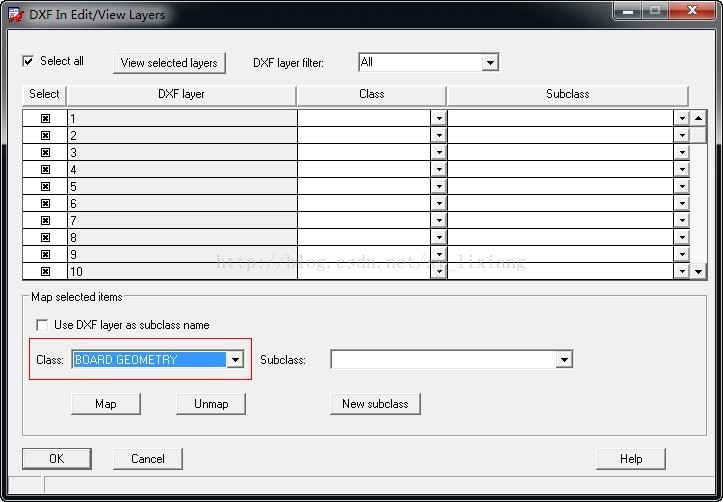

5.选择Allegro中的board geometry这个层。

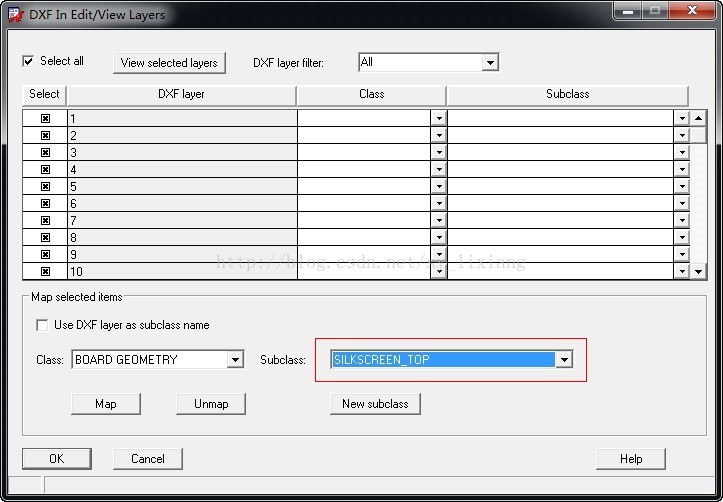

6.选择silkscreen。注意,导入这一层中,比较好编辑,导入ETCH\TOP等走线层会有DRC的问题。导到丝层后,转铺铜的时候还是在ETCH\TOP嘛~!

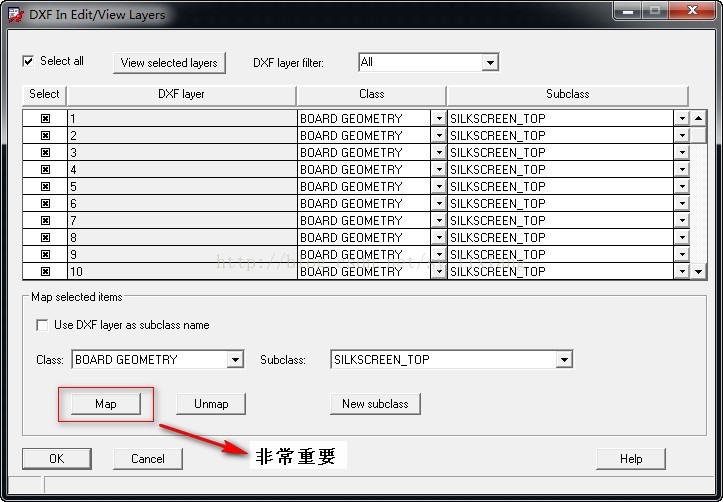

7.这一步非常重要,一定要点一下,必须点,否则导入不成功。

8.导入后,可以在board gremetry\silkscreen中看到导入的汉字了。要修改使汉字的轮廓是一个闭合的,利用如下的工具修改。删除多余的线条。



9.框选汉字,利用如下命令将其转化为铺铜。



至此,汉字添加成功。至于汉字是想加到丝印层还是走线层,这个在第9步转铺铜的时候,在右侧的属性栏选择不同的层即可。
