20180511-Allegro 16.6 中Drill Legend和NC Drill的关系

2024-03-06 19:58
文章标签 关系 allegro legend nc 16.6 drill 20180511

本文主要是介绍20180511-Allegro 16.6 中Drill Legend和NC Drill的关系，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

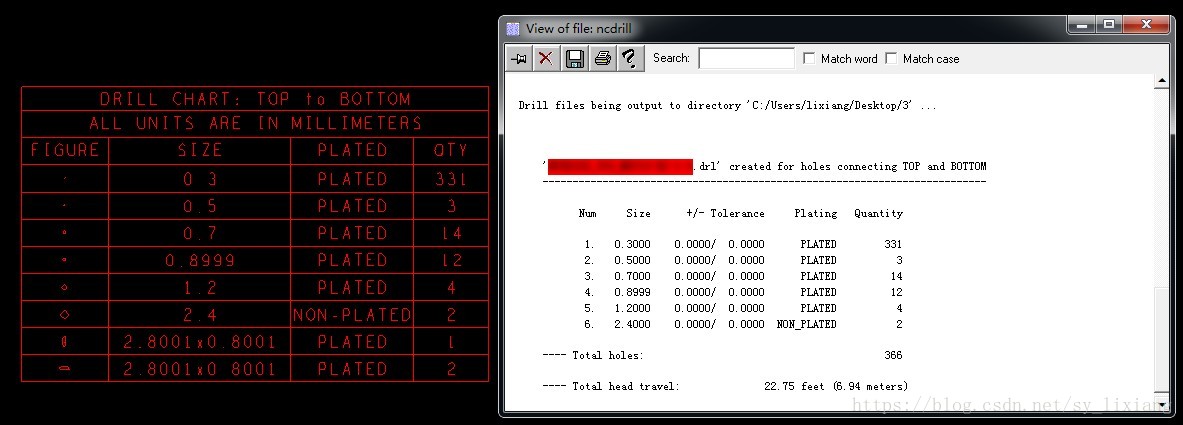

这里写图片描述

这里写图片描述

由上述两张图片，可以看出：
Drill Legend操作是“将PCB电路板所有的孔的汇总表”放到Manufacturing->Nclegend-1-4层。
这里的汇总表，包含了规则的钻孔和不规则的槽孔。
Nclegend-1-4是一个4层电路板的结构，孔也是从顶层打到底层。从图层名称添加后缀“1-4”猜测而来。

还没有做过多层板包含盲埋孔的经历，以如下堆叠结构的6层板来推测：
01-top
02-gnd
03-sig1
04-power
05-gnd
06=bottom

如果存在01-top到03-sig层的埋孔，预计也会出现Nclegend-1-3这一层吧？从而对应生产的drl文件也会出现xxxproject-1-3.drl文件。

以上存属猜测，未进行实际工作验证。

这篇关于20180511-Allegro 16.6 中Drill Legend和NC Drill的关系的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/781161。
