1、用例建模

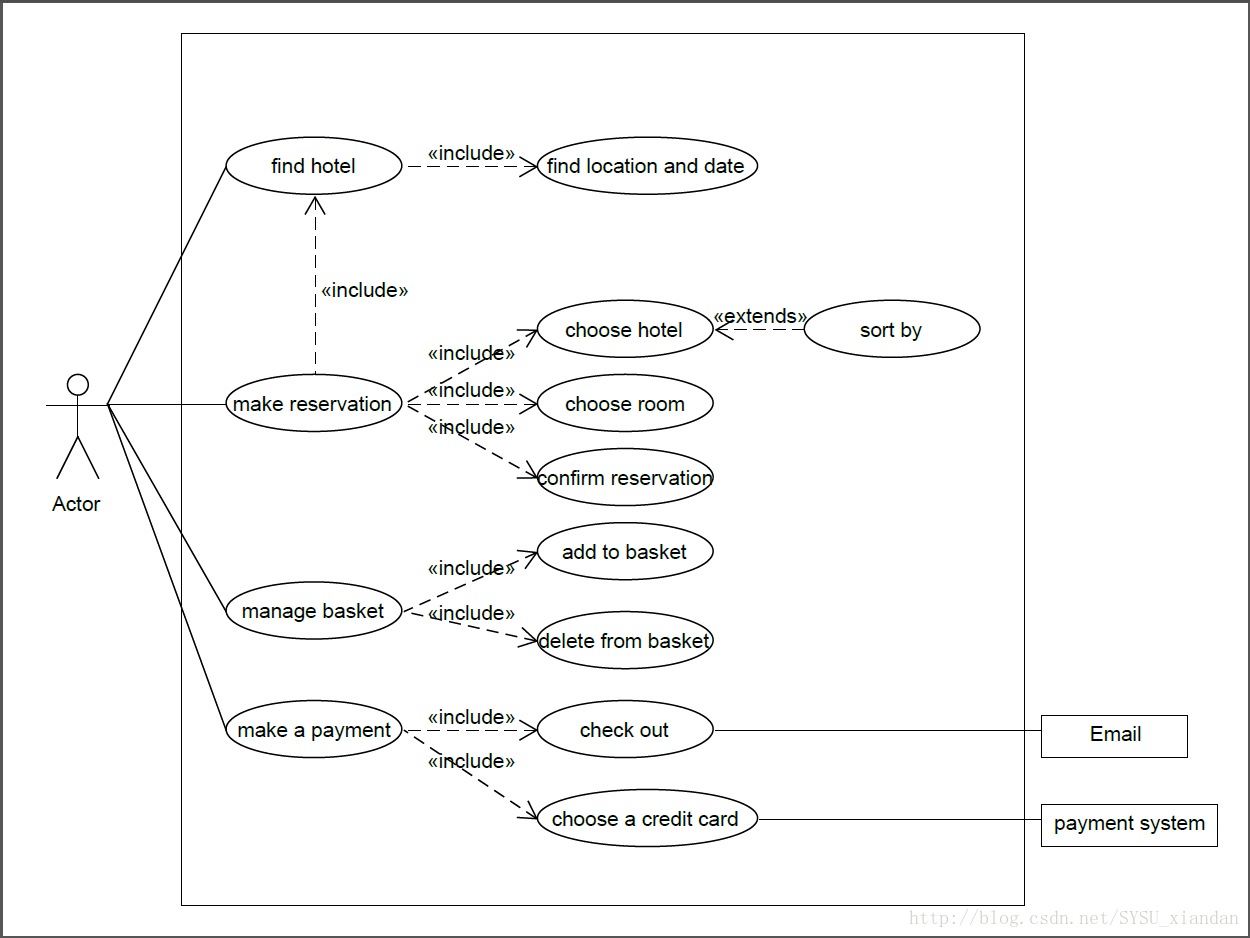

a.读 Asg_RH 文档，绘制用例图。 按 Task1 要求，请使用工具 UMLet，截图格式务必是 png 并控制尺寸

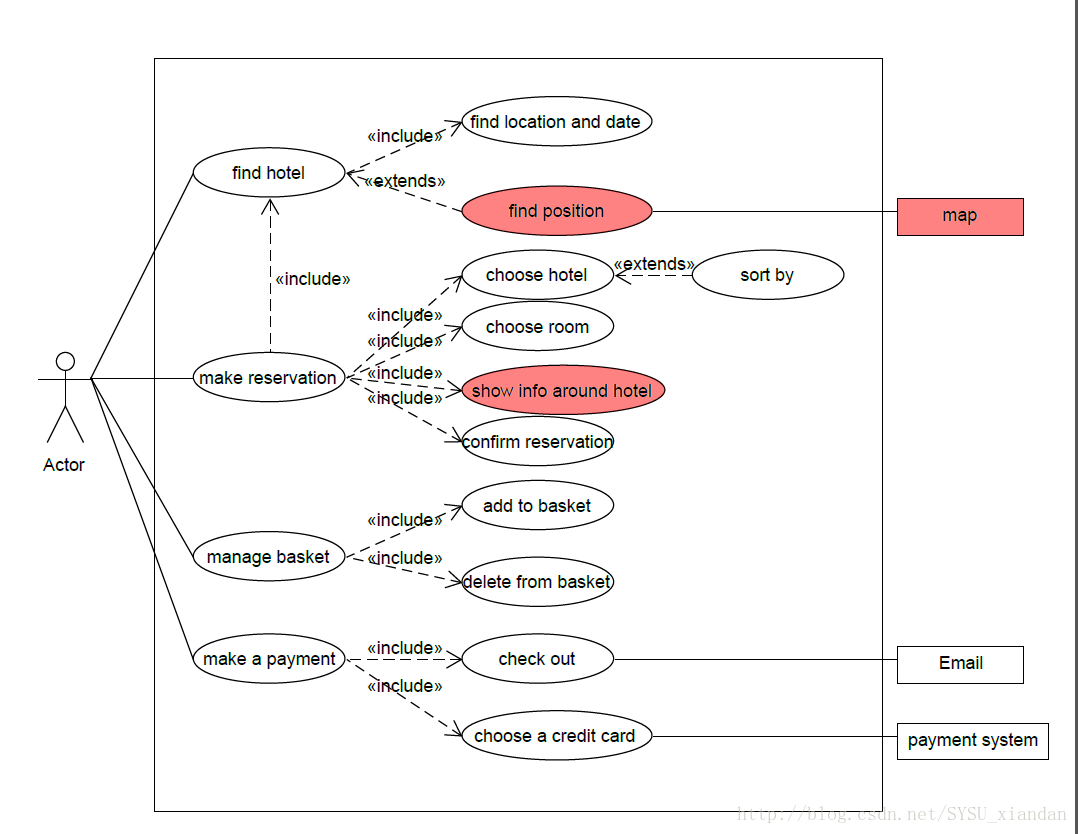

b.选择你熟悉的定旅馆在线服务系统（或移动 APP），如绘制用例图。并满足以下要求：
c.对比两个时代、不同地区产品的用例图，总结在项目早期，发现创新的思路与方法
在项目早期，都是以用户的主要需求的实现为主，例如搜索酒店以及预订酒店，以这为主要需求，然后创新一般都是由科技的进步而得到思路的，例如谷歌地图的发展，能使得定位系统能应用到一般的应用中，所以就多了通过地图定位技术来搜索酒店，或者查看酒店附近的各种信息。创新点也可以在于通过希望提高用户的体验而得到思路，例如通过酒店的价格、距离、好评之类的来排序，所以就会有了排序这个创新点。d.请使用 SCRUM 方法，在（任务b）用例图基础上，编制某定旅馆开发的需求 （backlog）
| ID | NAME | Imp | Est | How To Demo | Notes |
|---|---|---|---|---|---|
| 1 | 查找酒店 | 10 | 5 | 通过输入特定的地点和时间来测试demo，还要测试地图定位系统 | 迭代流程 |
| 2 | 选择酒店 | 10 | 8 | 点击其中一个酒店，查看是否正确跳转,以及酒店信息是否正确 | 迭代流程 |
| 3 | 选择房间 | 10 | 3 | 选择其中的某一个房间，看看是否能跳转到确定订单 | 迭代流程 |
| 4 | 确定订单 | 10 | 3 | 测试订单的信息是否正确，以及查看支付是否有问题，例如支付宝接口是否正确，银行卡的接口是否正确，是否能跳转到支付 | 迭代流程 |
| 5 | 查看订单 | 8 | 3 | 在确定完订单之后，打开查看订单信息，是否有误 | 迭代流程 |
| 6 | 删除订单 | 8 | 3 | 点击查看订单，然后选择删除订单，然后查看数据库的数据是否正确 | 迭代流程 |
| 7 | 支付 | 10 | 3 | 确定订单后，选择支付，然后查看数据库的数据的正确 | 迭代流程 |
2、业务建模

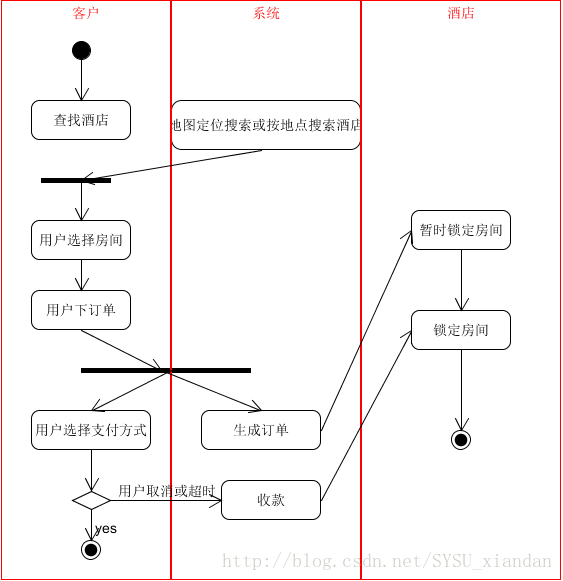

- a.在（任务b）基础上，用活动图建模找酒店用例。简述利用流程图发现子用例的方法。
用活动图可以通过每一个的活动，来延伸到下一个活动，从而发现其中的子用例。

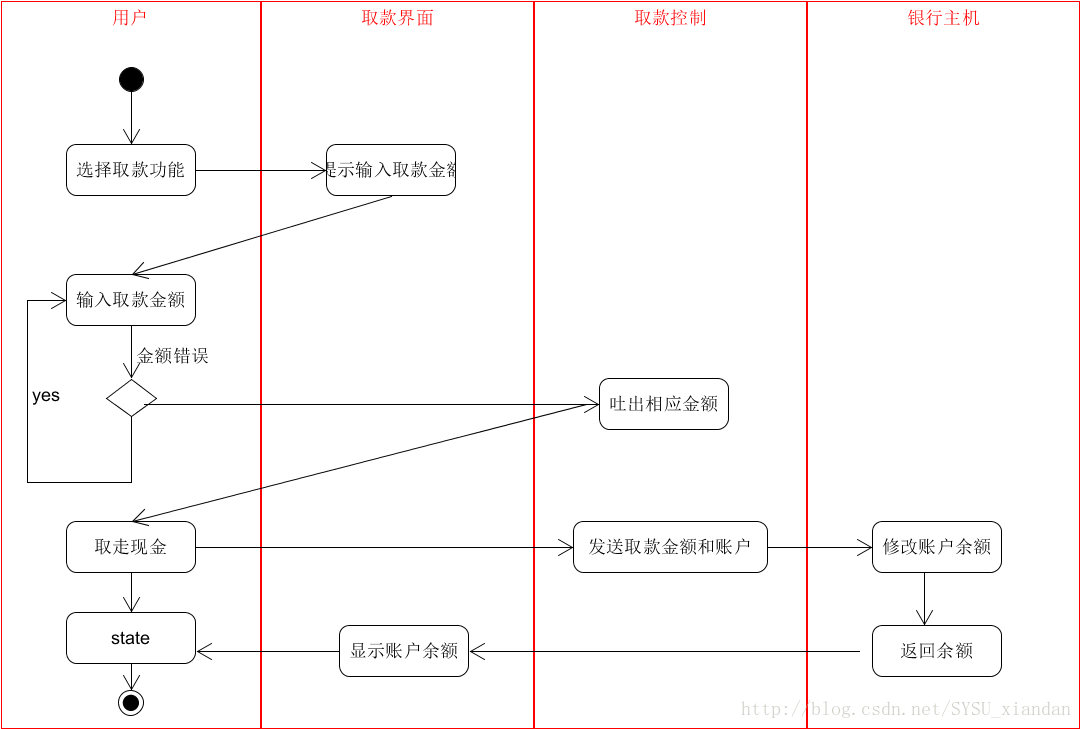

- b.选择你身边的银行 ATM，用活动图描绘取款业务流程。
- c.查找淘宝退货业务官方文档，使用多泳道图，表达客户、淘宝网、淘宝商家服务系统、商家等用户和系统协同完成退货业务的过程。分析客户要完成退货业务，在淘宝网上需要实现哪些系统用例。
3、用例文本编写
- 在大作业基础上，分析三种用例文本的优点和缺点
1.简洁的用例文本。
优点：简单且容易编写，在前期会议期间，可以快速书写简洁的用例文本，把整体的思路在短时间内构建起来。
缺点：过于简单而缺少很多细节，需要后期是逐渐添加大量的细节。
2.非正式的用例文本。
优点：在需求迭代和修改的时期，可以很好的做一个比较详细的用例分析，也不会花费特别多的时间。
缺点：还是不够正式，需要继续的添加细节。
3.详尽的用例文本。
优点：在终版里可以放详尽的用例文本，有着最详尽的信息。
缺点：需要大量时间来撰写。
