咸鱼ZTMR实例—LCD图片显示

LCD图片显示

主控板：ZTMR1.1开发板
在这里插入图片描述

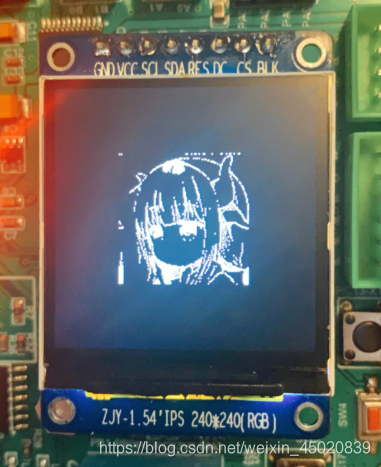

1.54寸液晶屏st7789 spi

在这里插入图片描述
基本属性介绍：

属性	说明
lcdinit()	初始化
show_img(name,xp,yp,w,h):	名字，x坐标，y坐标，宽，高

图片取模：
IrfanView工具。（自行百度下载即可），操作如下↓。

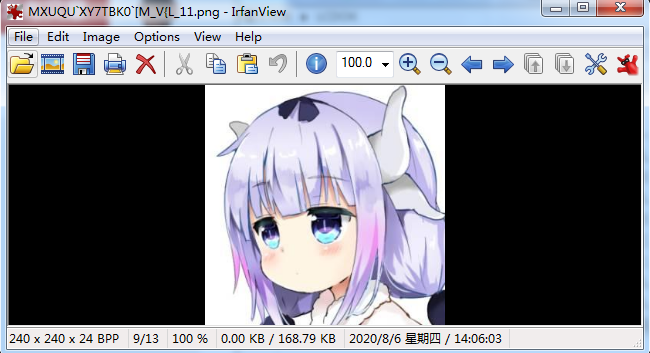

选择图片
在这里插入图片描述

在这里插入图片描述

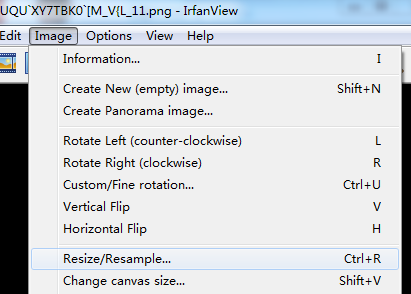

点击Image——Resize/Resample…

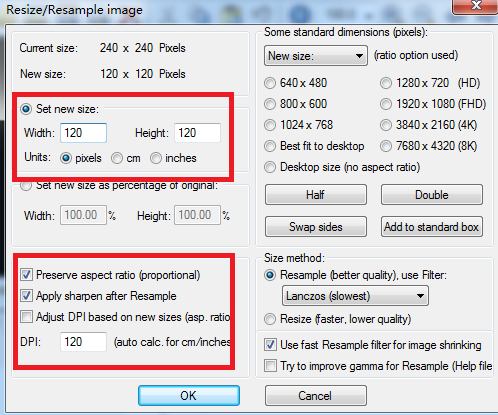

在弹出框页面做出如下修改，然后点击OK

点击另存为

在这里插入图片描述

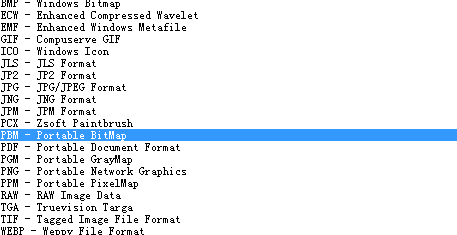

选择PBM格式即可

注意：pyb本身存储量就少约80KB左右，所以图尽量小一些。也不要使用200X200以上的图片，图片不明原因会错位，正在查看原因
示例程序

import time
import ustruct
import framebuf
#import glcdfont
import tt14
import bauhs93
from utime import sleep_us
from micropython import const
from machine import Pin
from pyb import SPI
from ztst7789class import ST7789#---------TFT pin 定义
TFT_RST_PIN = Pin('C4')
TFT_LED_PIN = Pin('B10')
TFT_DC_PIN = Pin('C5')
TFT_CS_PIN = Pin('B11')
TFT_CLK_PIN = Pin('A5')
TFT_MISO_PIN = Pin('A6')
TFT_MOSI_PIN = Pin('A7')bl = Pin(TFT_LED_PIN, Pin.OUT)
LCD = None
def color565(r, g, b):  #255 255 255return (r & 0xf8) << 8 | (g & 0xfc) << 3 | b >> 3
def lcdinit():#lcdinit()global LCDbl.value(1)  #屏幕背光打开spi = SPI(1,SPI.MASTER,baudrate=7800000,polarity=0,phase=0)LCD = ST7789(spi, cs=Pin(TFT_CS_PIN), dc=Pin(TFT_DC_PIN), rst=TFT_RST_PIN)lcdinit()#初始化
pyb.delay(1000)  #开机1秒搞事情
LCD.erase()  # 清屏显示黑色背景#图片名，起始点XY坐标，图片宽高
LCD.show_img('kn.pbm',60,60,120,120)
