目标

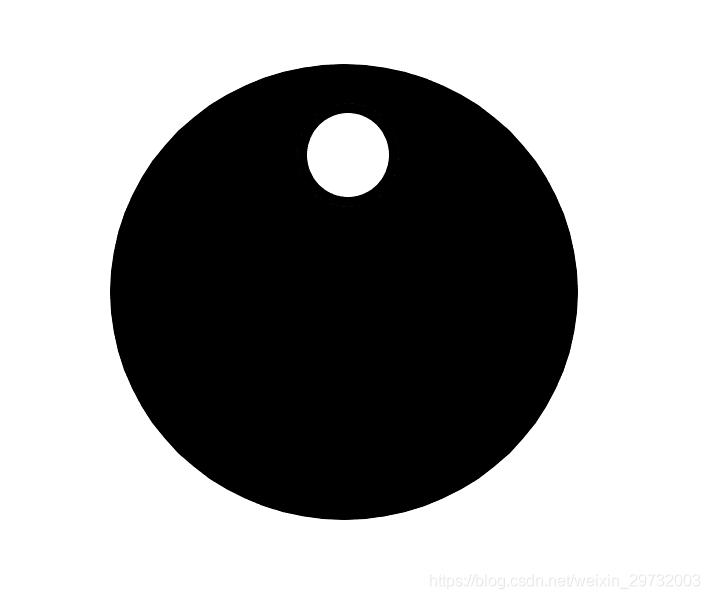

我们要做出以下图像的sino图在这里插入图片描述

过程

首先，什么是sino图，sino图是图像做radon变换所得的投影按列的叠加。如果我们做的是0-179度的radon变换，那我们所得的矩阵的行数是180行。

因为一次所得的投影可以得到一个向量（一排像素点）
在这里插入图片描述

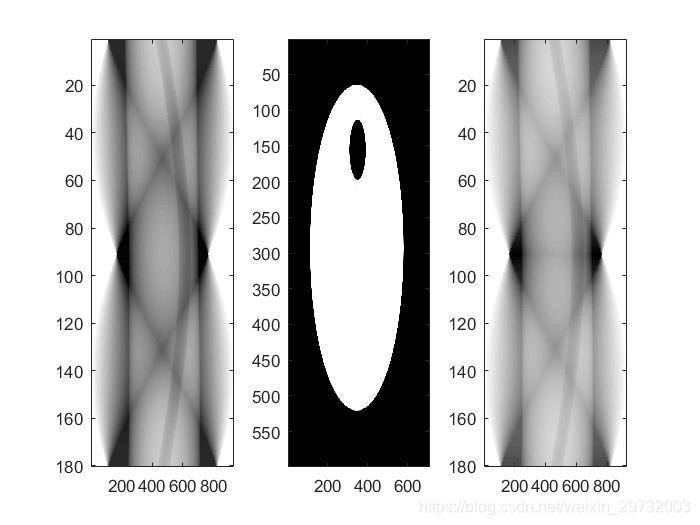

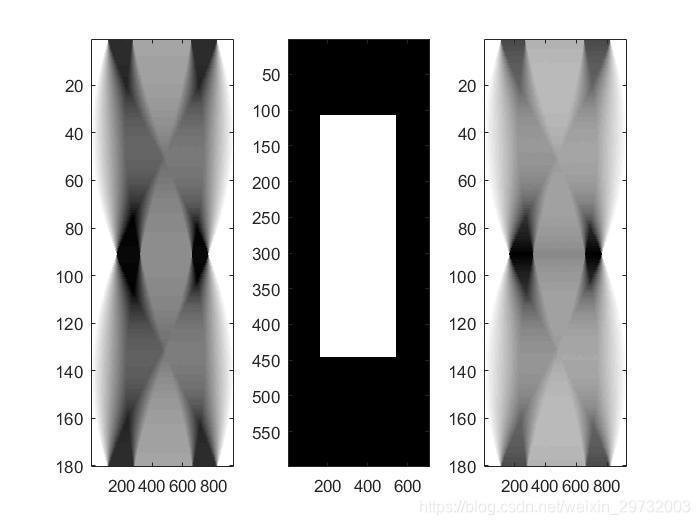

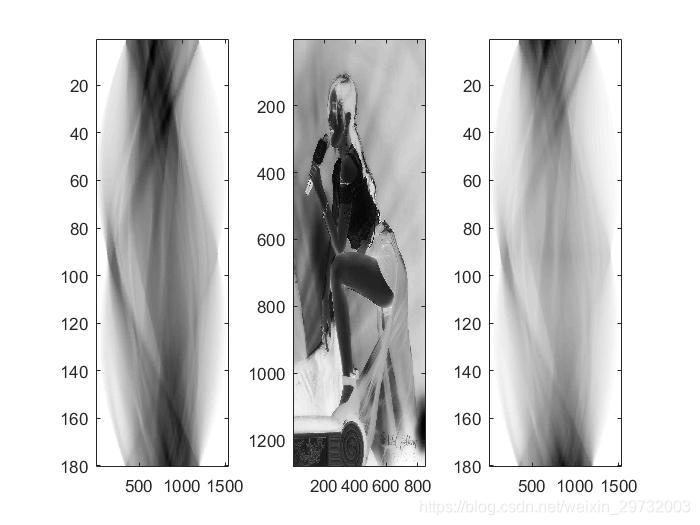

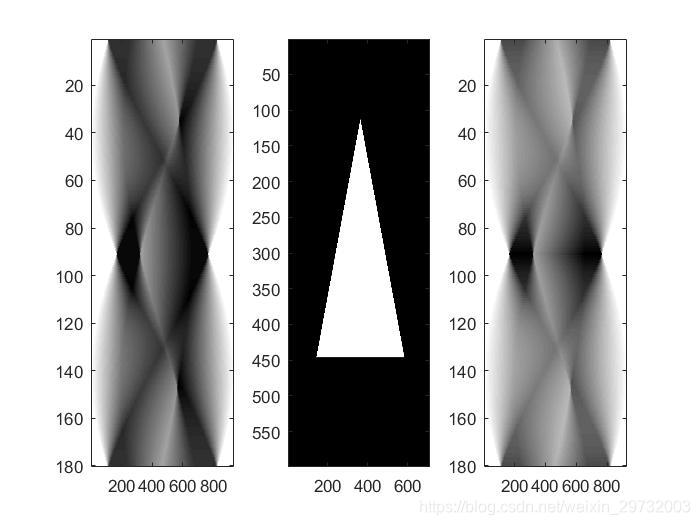

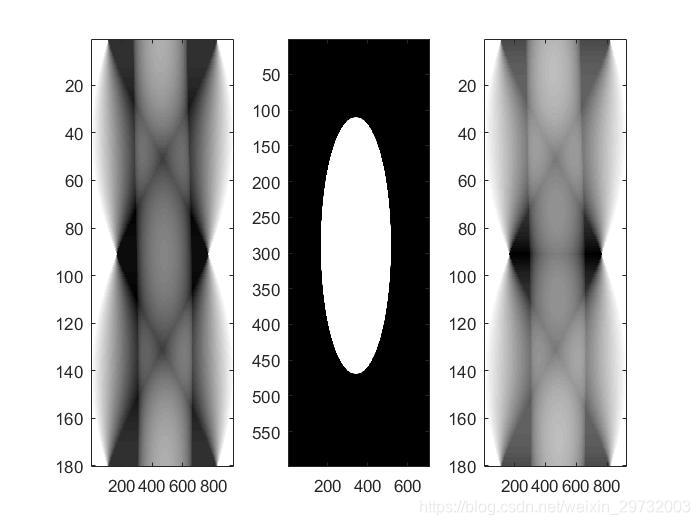

我同时通过matlab自带的radon函数，以及用自己的方法实现了作图。结果如图

代码如下：

img = imread('picture');
gImg = rgb2gray(img); %这里用的是灰度图
gImg0=radon(gImg); %radon变换
[w0,l0] = size(gImg0);
fImg = round(gImg0/w);
subplot(1,3,1);
imagesc(fImg');            %# Create a colored plot of the matrix values
colormap(flipud(gray));%# Change the colormap to gray
hold on;
subplot(1,3,2);
imagesc(gImg);            %# Create a colored plot of the matrix values
colormap(flipud(gray));%# Change the colormap to gray
B = zeros(180,1);
for i = 1:180rImg = imrotate(gImg,-(i-1));[w,l] = size(rImg);B(i) = length(round(sum(rImg)));
end
[j,k] = max(B);
A = zeros(180,j);
for m = 1:180rImg = imrotate(gImg,-(m-1));[w,l] = size(rImg);C = round(sum(rImg)/l);k = round((j-B(m))/2);for n = 1:B(m)A(m,k+n) = C(n);        end
end
subplot(1,3,3);
imagesc(A);
colormap(flipud(gray));
