IGMP是主机和路由器之间的组管理协议，对于组播应用程序来讲这个应该是很重要的。我的理解是对于Receiver主机，组管理协议是必需的，毕竟是决定自己收不收组播数据流；但是对Source主机来讲，如果它是只发而不收任何组播数据，就不需要IGMP了。

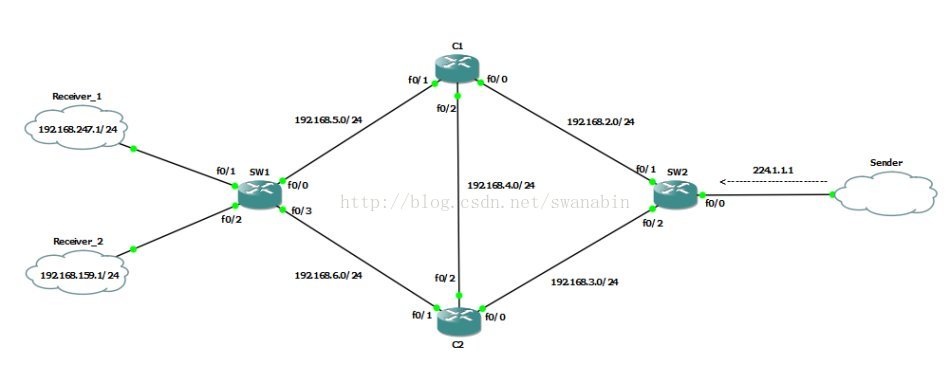

先说一下实验拓扑：

跟上次一样http://blog.sina.com.cn/s/blog_4b5039210102e0vy.html Sender会持续循环不断的发往224.1.1.1一个字符串cisco.两个receiver进行接收。multicast网里运行pim密集模式进行组播数据转发。

1.对于主机

运行IGMPv2的主机主要使用下列三种类型的消息，不过我只见过第一种和第三种（启动receiver程序并在receiver1端抓包）

(1) membership report

(2) version 1 membership report

(3) Leave group

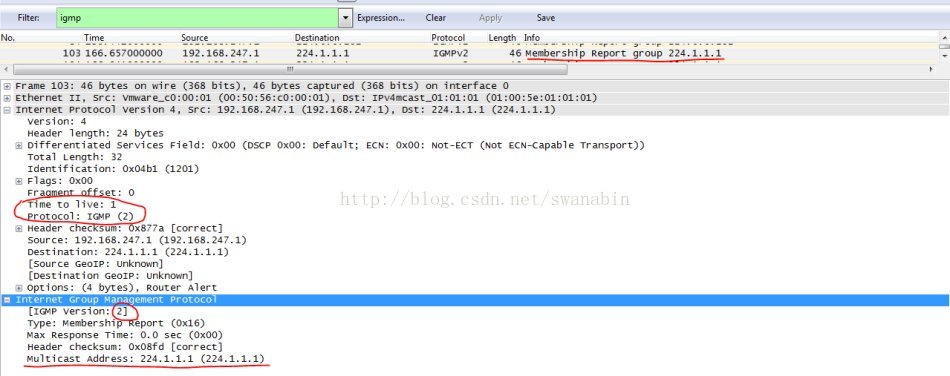

IGMPv2 membership report的包结构：

IP层注意几个地方（1）TTL=1；（2）protocol number = 2；（3）destination 为此组播目的地址224.1.1.1

IGMPv2的报文结构很简单。

version：2

Type： 0x16 代表是version 2 Membership Report；0x17是Leave Group；0x11 Membership Query；0x12 version 1 Membership Report,

Max Response Time：最大响应时间，对membership query有效。

Header Checksum：校验

Multicast Address：组播地址，此处表示想要接收224.1.1.1的组播数据包。

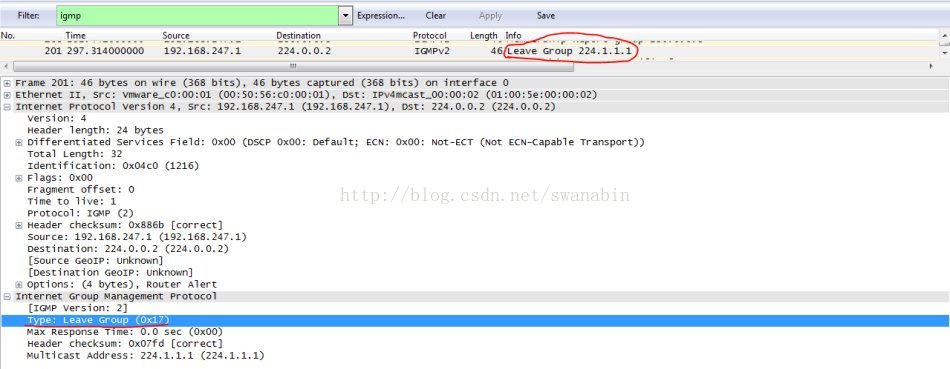

IGMPv2 Leave Group包结构：

python的组播程序关闭，产生离开消息。

2. 对于路由器

路由器发送的IGMPv2主要是查询消息，包括

(1) General Query 常规查询

(2) Group-Specific Query 特定组查询

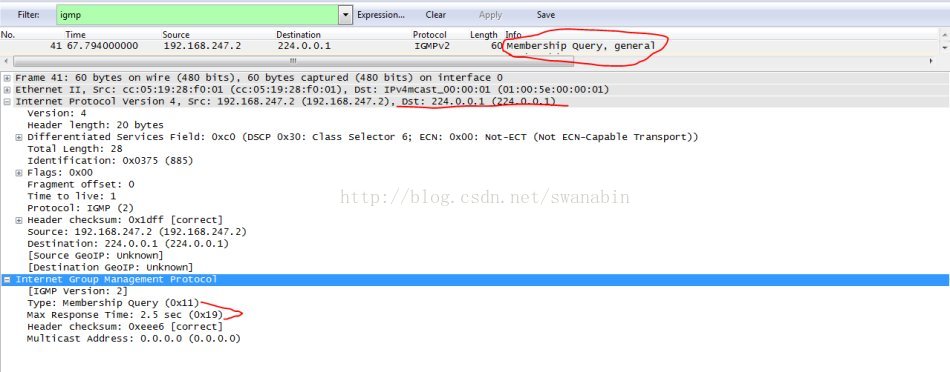

General Query包结构：

General Query的作用和IGMP v1中queries的作用是一样的，当路由器发送General Query查询主机时，使用目的地址为224.0.0.1，当有主机回复时，便认为网络中存在组成员，则将组播发送到该网络，并且General Query每一分钟发送一次，主机每次都回复，如果连续三个General Query没有回复，那么路由器便认为网络中的组成员已经离开，也就停止向网络中发送组播数据了。

和Report不同的几点：

（1）目的地址是224.0.0.1 代表本子网内所有主机，即向所有主机询问是否有要加入组播组的；

（2）每隔一段时间会轮询一次，默认是60秒，路由器可配置修改此时间；

Group-Specific Query 的包结构：

在IGMP v2中，当网络中的组成员离开之后，会向路由器发送Leave Group来通告自己的离开，而只有向路由器发送过Membership Report的组成员离开时才需要发送Leave Group，其它组员离开时，也是没有任何动作的，因此当网络中的组成员离开后，路由器并不知道网络中是否还有其它组员，因为其它组员没有通告过自己的存在。所以如果路由器马上停止向子网转发组播的话，可能会造成某些还存在的组员无法接收组播。最终当路由器收到组成员离开时发来的Leave Group后，并不能马上停止组播的转发，还要向网络中发送Group-Specific Query，目的地址为组的地址，用来查询网络中是否还有别的组员存在，如果有组员回复了，那么组播流就不会中断。为了防止包丢失而误认为没有组员，路由器每1秒分别发两个Group-Specific Query。



组成员机制就先写这么多。
