河北专接本微机原理知识点07

2024-02-28 22:58

本文主要是介绍河北专接本微机原理知识点07,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

微机原理

  • 第七章 可编程接口芯片
    • 一、并行和串行通信
      • 并行通信
      • 串行通信
        • 异步通信
        • 同步通信
        • 通信电路的连接方式
    • 二、可编程并行接口芯片8255A
      • 8255A的内部结构和引脚
        • 与外设链接的端口
        • 与处理器连接
        • 8255的4个端口地址
      • 8255A的工作方式
        • 方式0
        • 方式1
        • 方式2
      • 8255A的编程
        • 编程步骤
        • 方式控制字
        • C口置位/复位字
          • 例题
    • 三、定时/计数控制器8253
      • 定时/计数原理
      • 8253的内部结构和引脚
        • 结构
        • 引脚
          • CLK
          • GATE
          • OUT
        • 与处理器连接
        • 4个端口地址
      • 8253的工作方式
        • 工作方式类型
        • 工作方式特点
          • 方式0
          • 方式1
          • 方式2
          • 方式3
          • 方式4
          • 方式5
      • 总结
      • 8253的编程
      • 总结
        • 例题
    • 四、中断控制器8259A
      • 8259的内部结构
        • IRR
        • ISR
        • IMR
        • 与处理器接口
        • 基本功能
      • 8259A的工作方式
        • 设置优先级方式
        • 结束中断处理方式
        • 屏蔽中断源方式
        • 中断请求方式
        • 数据线的连接方式
      • 8259A的编程

第七章 可编程接口芯片

一、并行和串行通信

并行通信

串行通信

异步通信

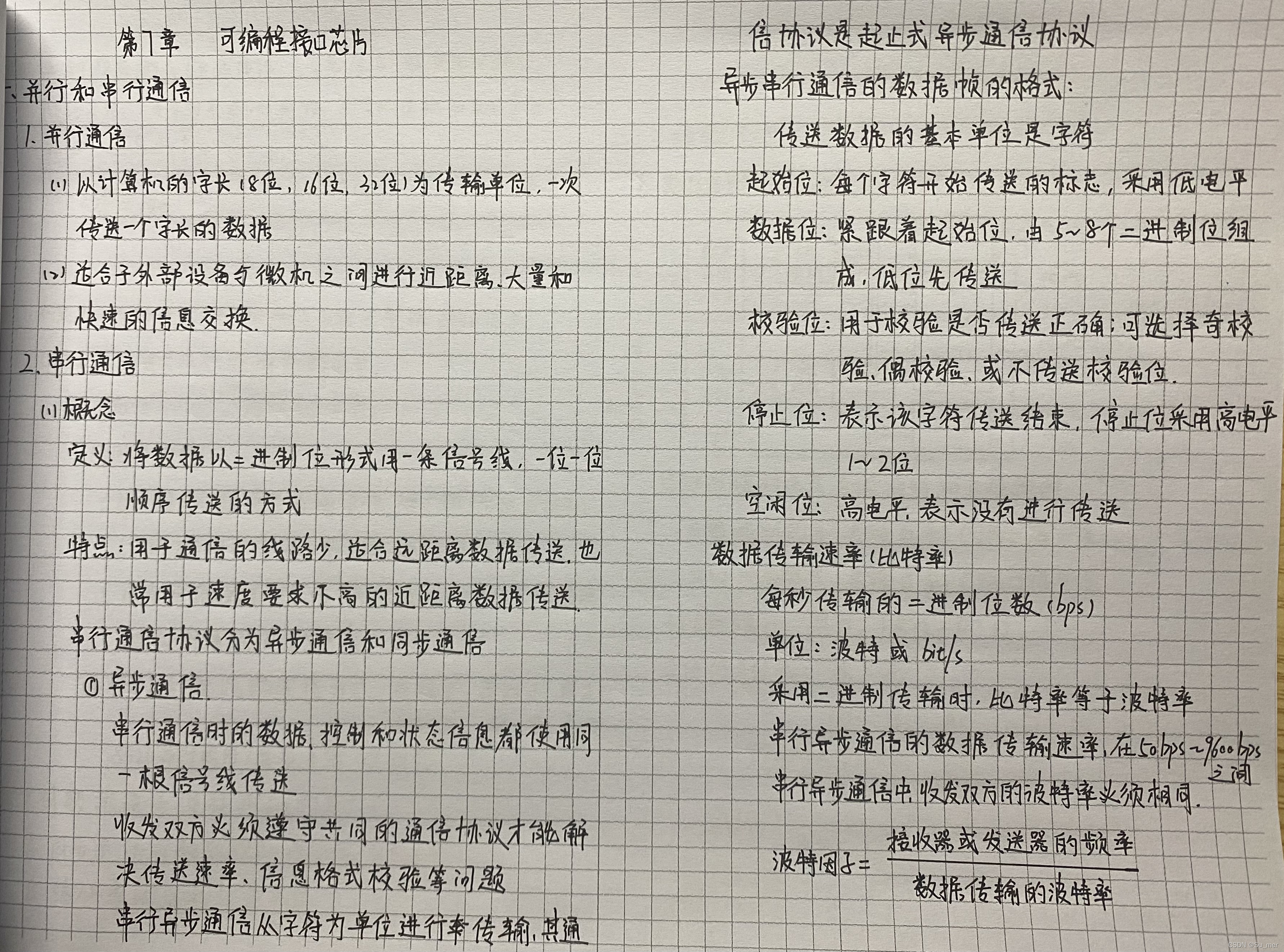

57

同步通信
通信电路的连接方式

二、可编程并行接口芯片8255A

8255A的内部结构和引脚

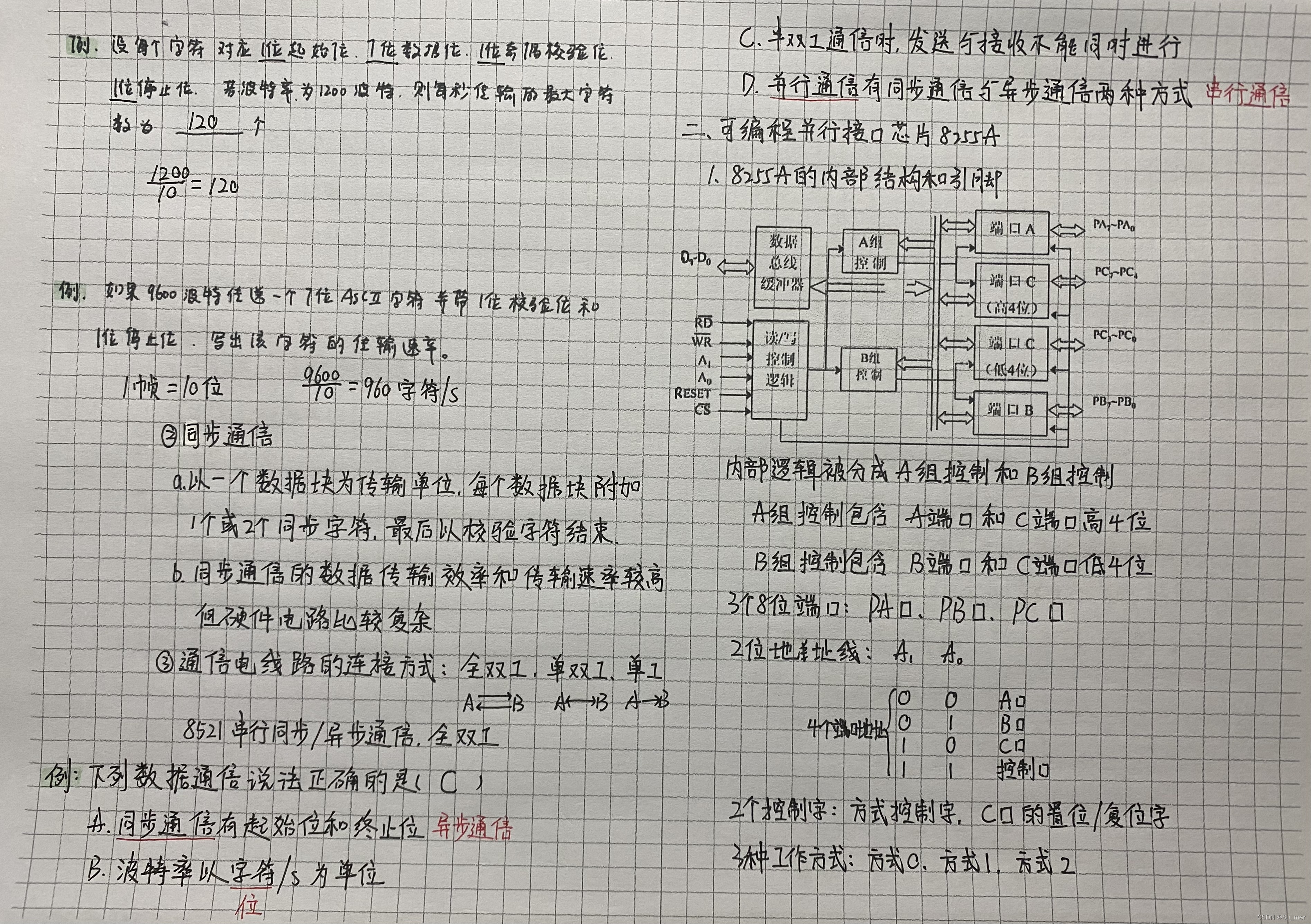

58

与外设链接的端口
与处理器连接
8255的4个端口地址

8255A的工作方式

方式0
方式1

59

方式2

8255A的编程

编程步骤
方式控制字
C口置位/复位字

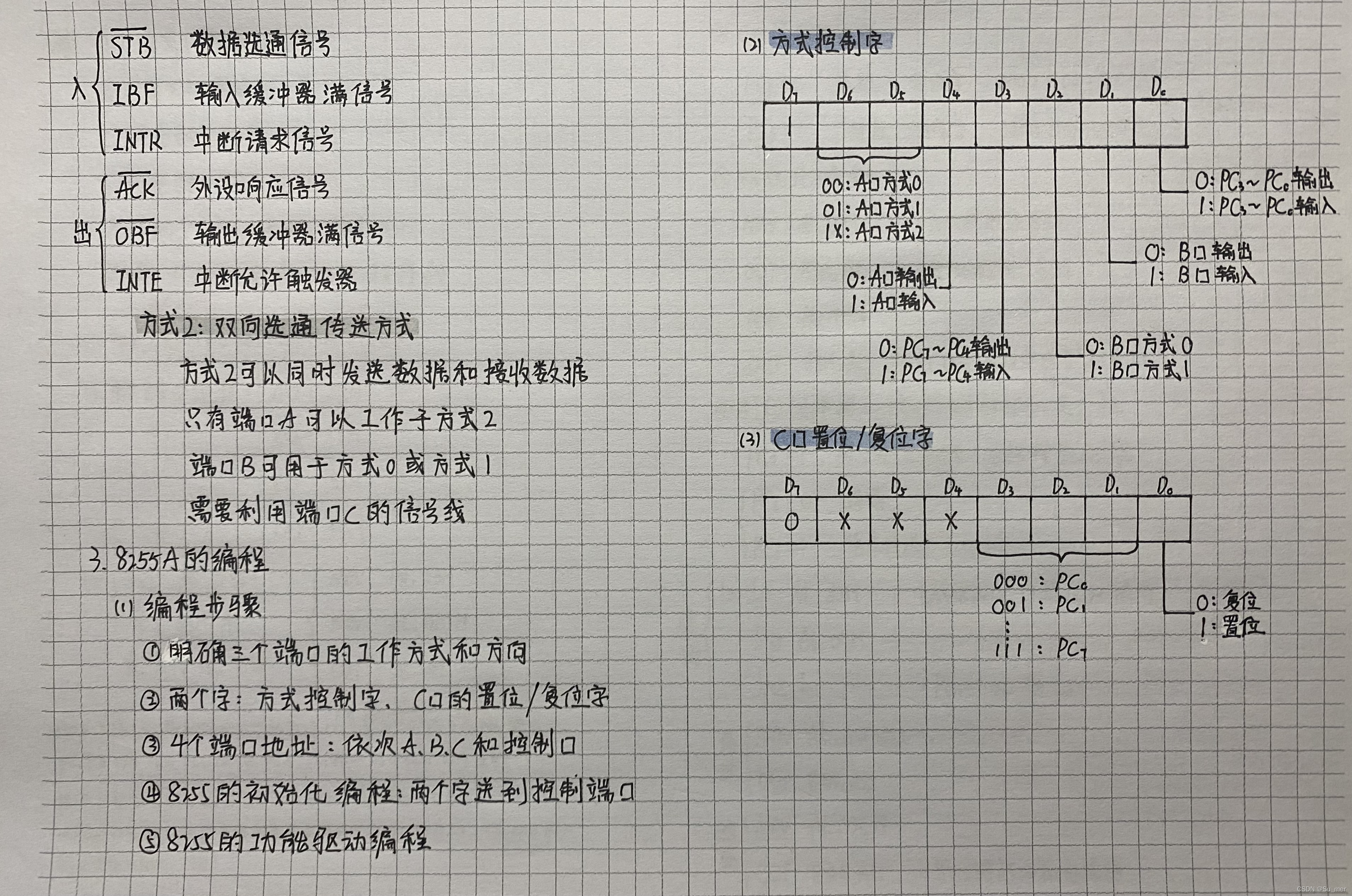

60

例题

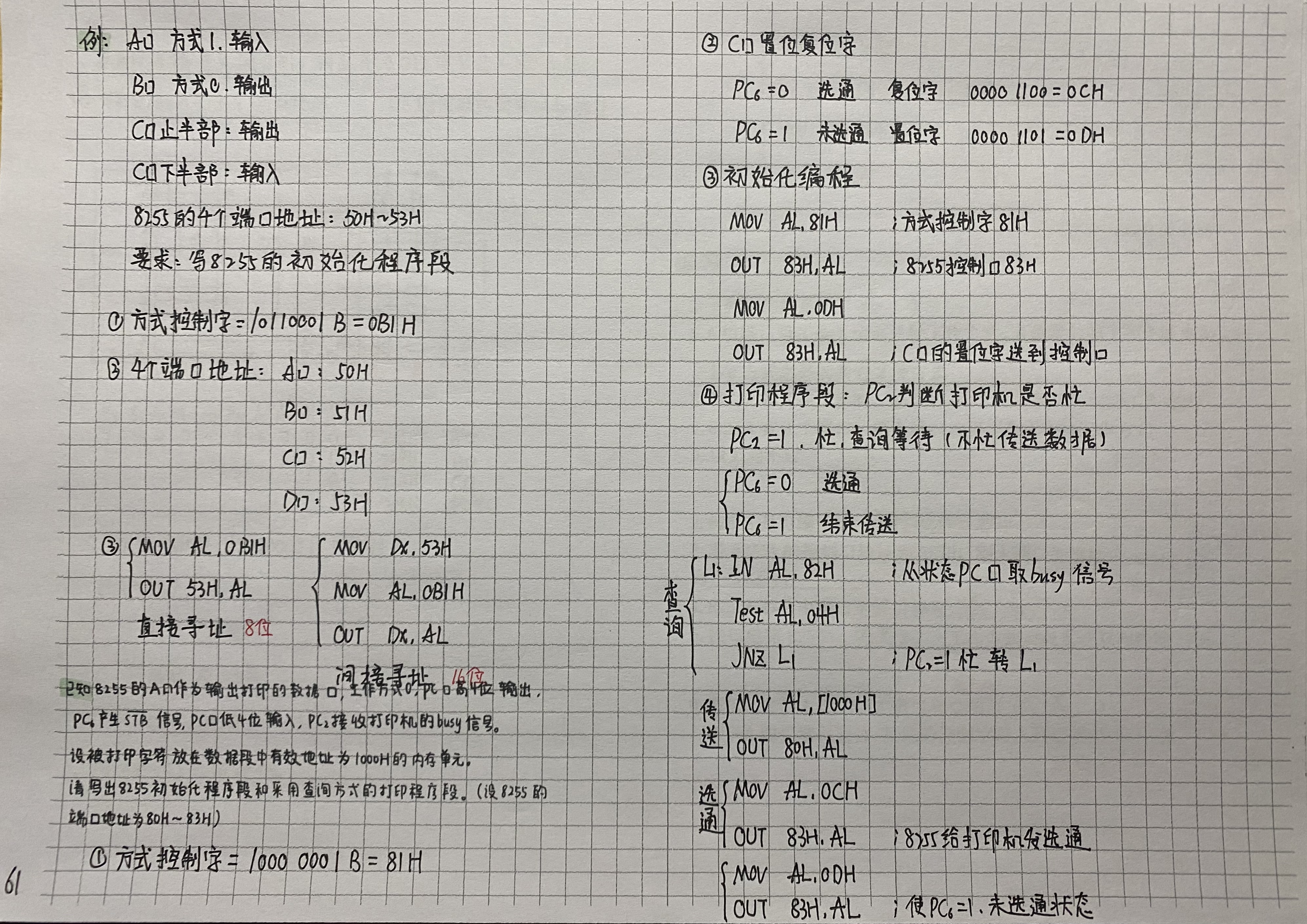

61

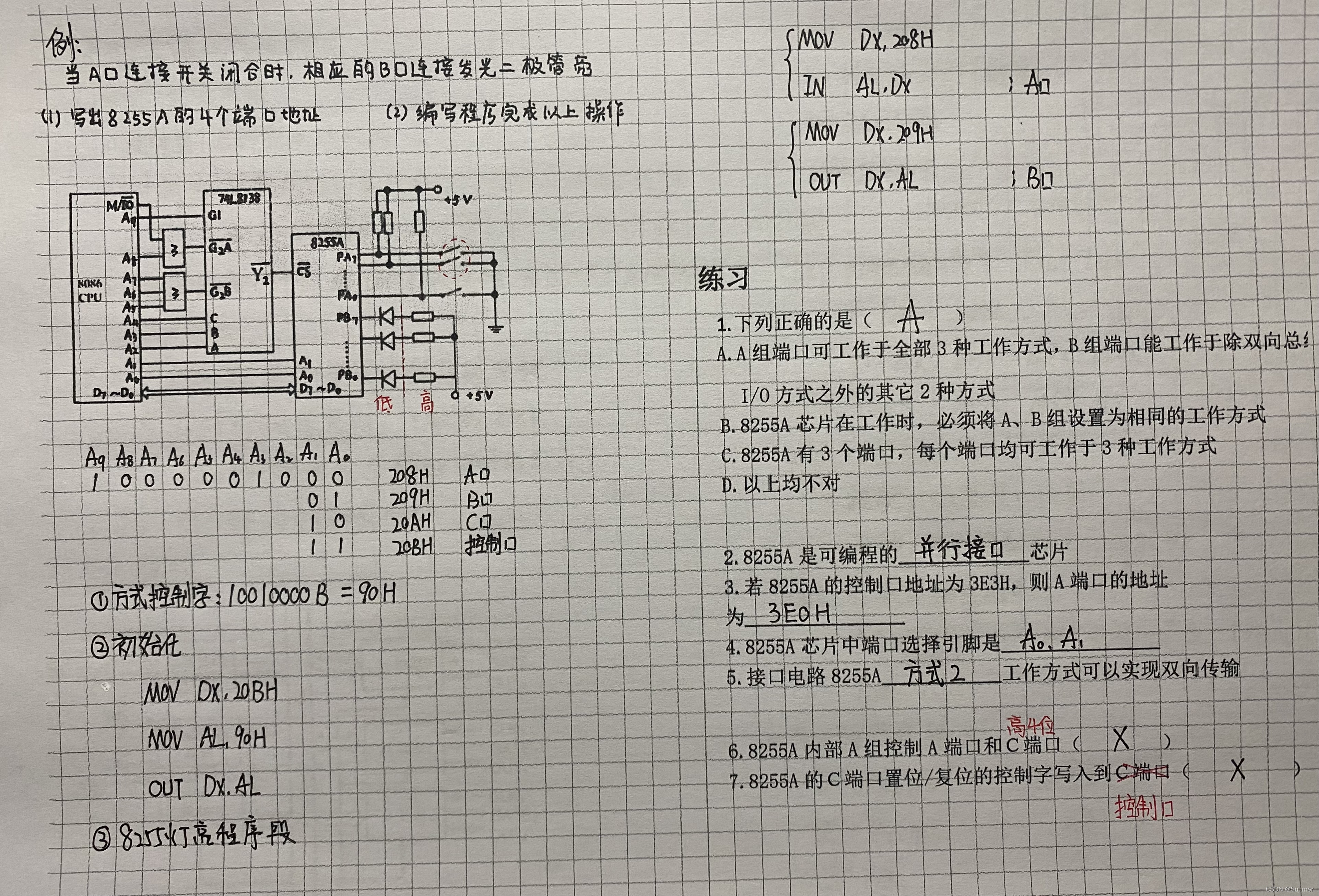

62

三、定时/计数控制器8253

定时/计数原理

8253的内部结构和引脚

结构
引脚
CLK
GATE
OUT
与处理器连接

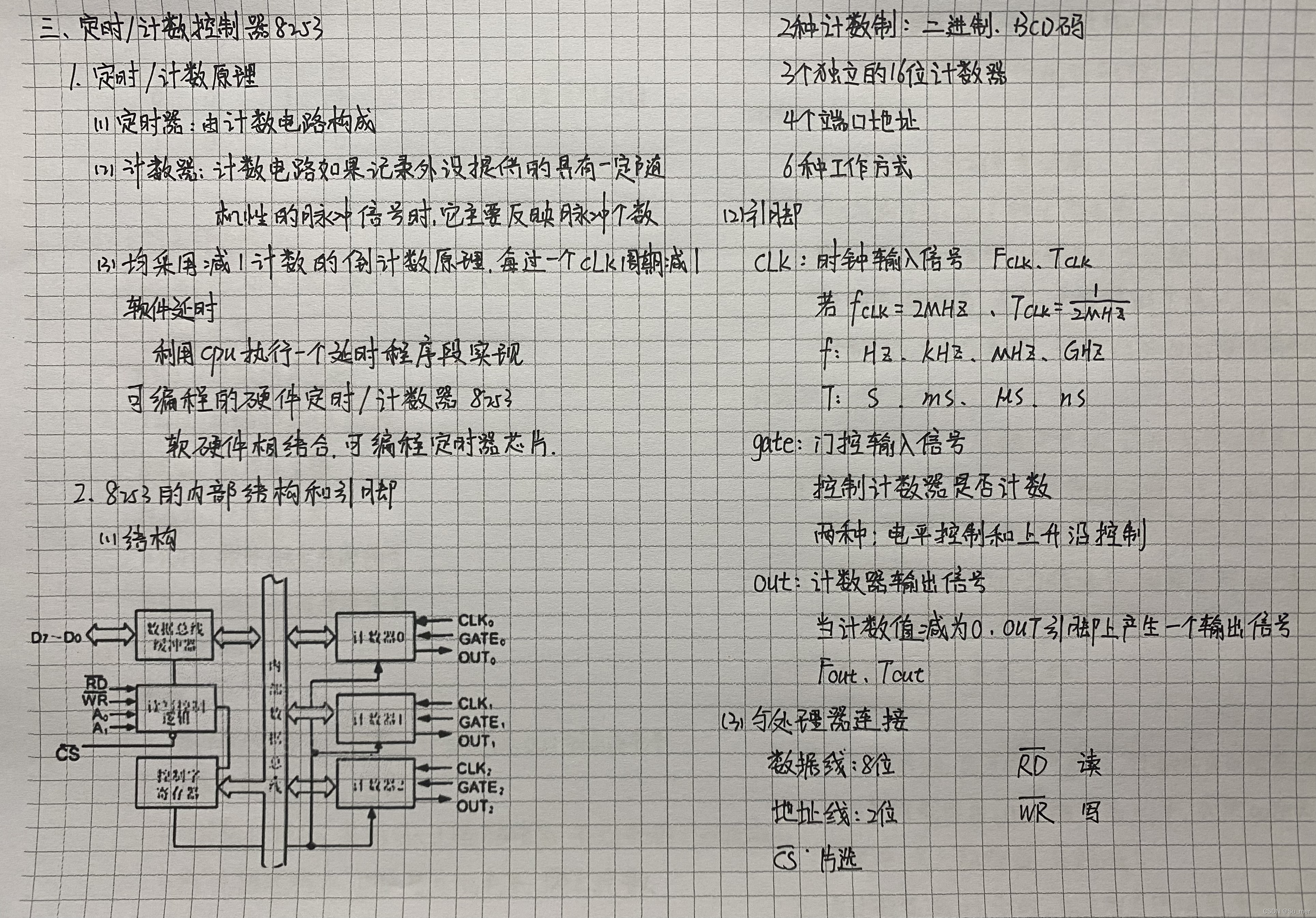

65

4个端口地址

8253的工作方式

工作方式类型
工作方式特点
方式0
方式1
方式2
方式3

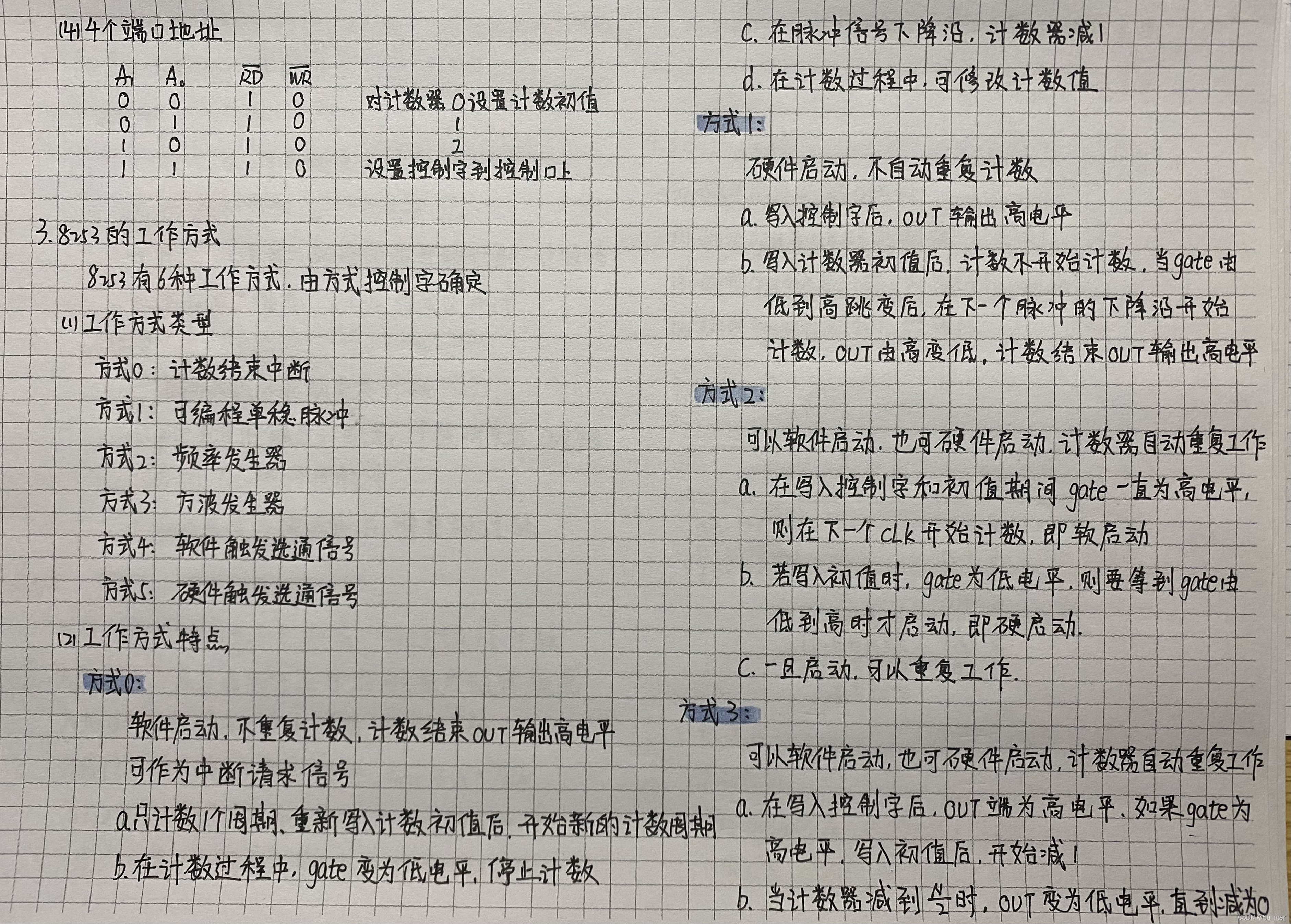

63

方式4
方式5

总结

8253的编程

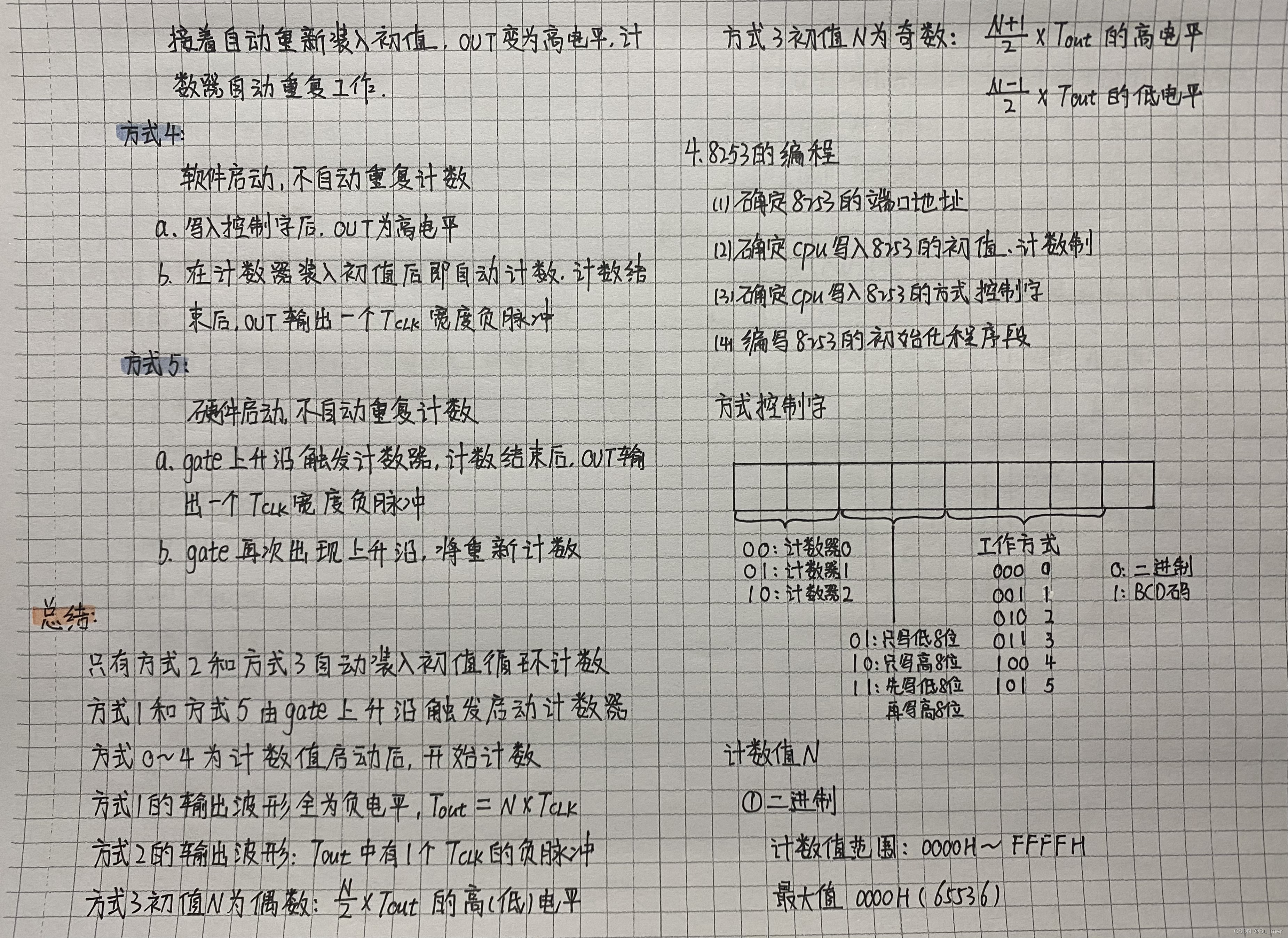

64

总结

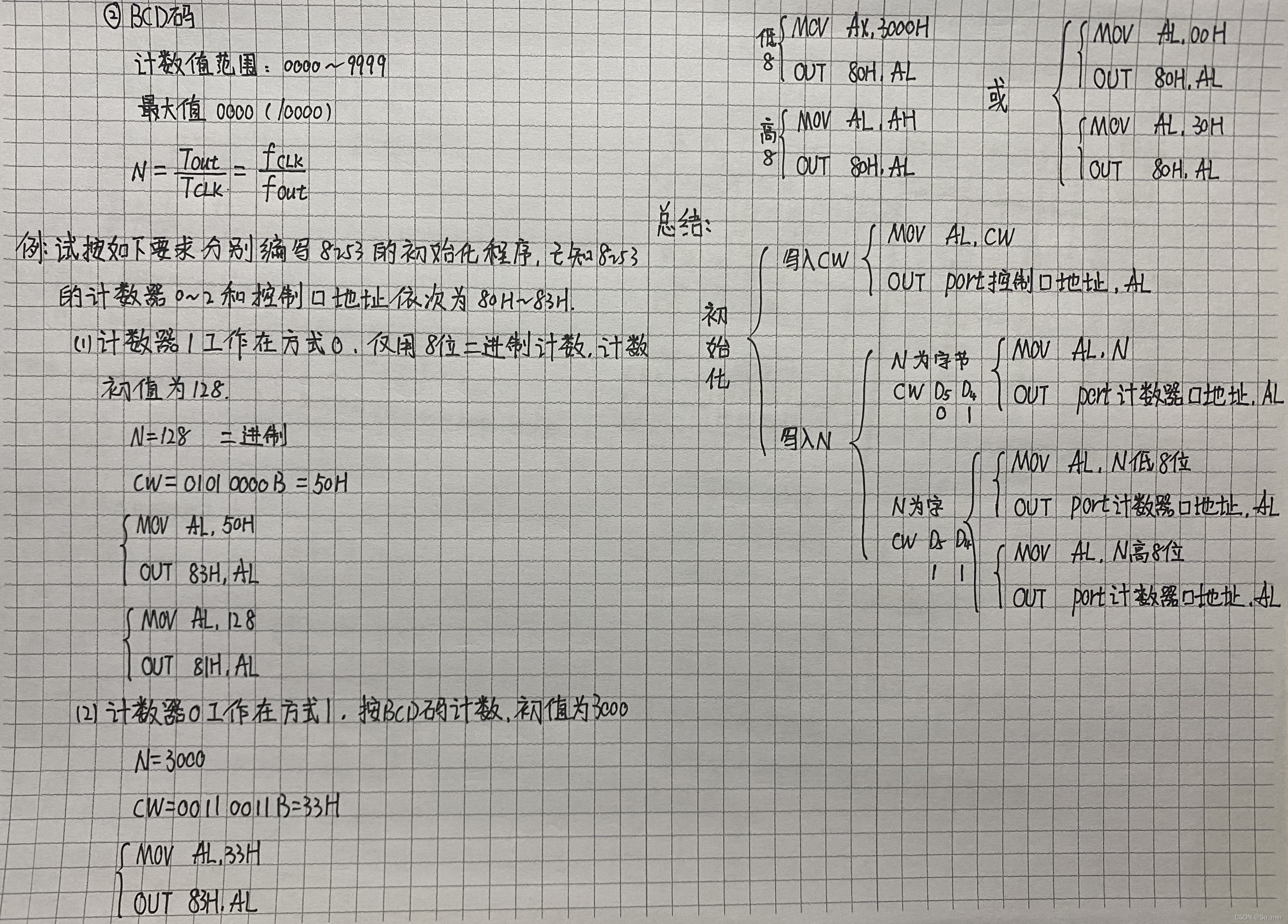

66

例题

四、中断控制器8259A

8259的内部结构

IRR
ISR
IMR
与处理器接口

67

基本功能

8259A的工作方式

设置优先级方式
结束中断处理方式
屏蔽中断源方式
中断请求方式
数据线的连接方式

8259A的编程

68

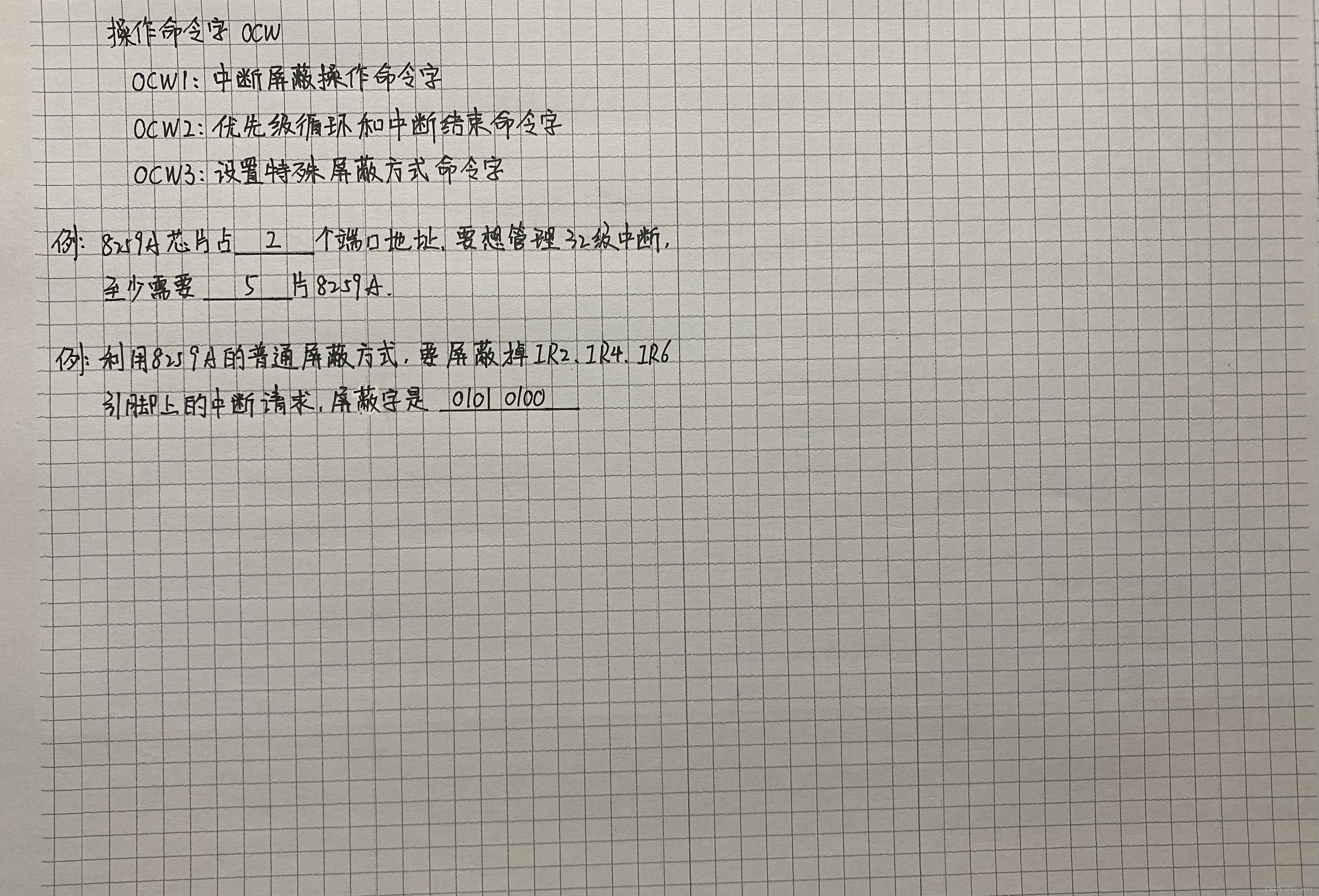

69
