I2C学习笔记---STM32F091VC+I2C存储设备（AT24C04BN或FM24CL64B）

2024-02-25 16:20
文章标签 学习 笔记 i2c 存储设备 stm32f091vc at24c04bn fm24cl64b

本文主要是介绍I2C学习笔记---STM32F091VC+I2C存储设备（AT24C04BN或FM24CL64B），希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

前言：

常用的IIC类存储设备是以EEPROM和铁电为主。如：AT24C0xBN(x=2,4,8)，这是ATMEL公司的EEPROM；FM24CL64B或者FM24CL16B，这是CYPRESS公司的铁电（F-RAM）。后续章节IIC程序是基于AT24C04BN和FM24CL64B这两款设备。

IIC时序简介：

起始信号：在SCL为高电平期间，SDA由高变低；

停止信号：在SCL为高电平期间，SDA由低变高。如下图所示：

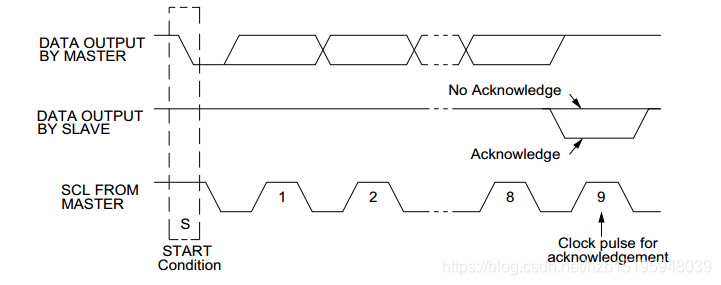

应答信号：在8位数据信号传输完成之后，第9位就是应答信号。应答信号分为应答和非应答，应答为低电平，非应答为高电平，如下图所示：

IIC总线数据传输时序如下：

对于AT24C04BN与FM24CL64B在读写操作时，存在点差别。主要是因为FM24CL64B的内存64KB，寻址空间是0x0000~0xFFFFH，访问时需要先传输地址高字节，再传输地址低字节。

AT24C04BN写数据流程：START-->DEVICE ADDRESS（写）-->ACK-->WORD ADDRESS-->ACK-->DATA-->ACK-->STOP，其中ACK为从设备发送的应答信号（低电平），主机接收应答。

AT24C04BN读数据流程：START-->DEVICE ADDRESS（写）-->ACK-->WORD ADDRESS-->START-->DEVICE ADDRESS(读)-->ACK-->DATA-->NACK-->STOP。其中ACK是从设备发送的应答信号，低电平有效，NACK是主机发送的非应答信号，高电平有效。

FM24CL64B写数据流程：START-->Slave Address(写)-->ACK-->Address MSB-->ACK-->Address LSB-->ACK-->Data Byte-->ACK-->STOP。其中ACK是从机发送的应答信号，低电平有效。

FM24CL64B读数据流程：START-->Slave Address(写)-->ACK-->Address MSB-->ACK-->Address LSB-->ACK-->START-->Slave Address(读)-->ACK-->Data Byte-->NACK-->STOP。其中，ACK是从设备发送的应答信号，低电平有效，NACK是主机发送的非应答信号，高电平有效。

试验中，我使用单片机是STM32F091VC，程序中通过宏定义来兼容AT24C04BN和FM24CL64B两款I2C设备。#if 0默认使用AT24C04BN，#if 1则使用FM24CL64B。

#if 1

#define FM24CL64        1

#endif

以下是bsp_fram.h头文件代码：

/* Define to prevent recursive inclusion -------------------------------------*/
#ifndef _BSP_FRAM_H
#define	_BSP_FRAM_H#include "main.h"#ifdef __cplusplus
extern "C" {
#endif
/* 定义读写SCL和SDA的宏，已增加代码的可移植性和可阅读性 */
/* 定义I2C总线连接的GPIO端口, 用户只需要修改下面4行代码即可任意改变SCL和SDA的引脚 */
#define GPIO_PORT_I2C   GPIOB                   /* GPIO端口 */
#define RCC_I2C_PORT 	RCC_AHBPeriph_GPIOB     /* GPIO端口时钟 */
#define I2C_SCL_PIN		GPIO_Pin_8             	/* 连接到SCL时钟线的GPIO */
#define I2C_SDA_PIN     GPIO_Pin_9             	/* 连接到SDA数据线的GPIO */#define I2C_SCL_H	GPIO_SetBits(GPIO_PORT_I2C, I2C_SCL_PIN)		    /* SCL = 1 */
#define I2C_SCL_L	GPIO_ResetBits(GPIO_PORT_I2C, I2C_SCL_PIN)		    /* SCL = 0 */#define I2C_SDA_H	GPIO_SetBits(GPIO_PORT_I2C, I2C_SDA_PIN)		    /* SDA = 1 */
#define I2C_SDA_L	GPIO_ResetBits(GPIO_PORT_I2C, I2C_SDA_PIN)		    /* SDA = 0 */#define I2C_SDA_READ()	GPIO_ReadInputDataBit(GPIO_PORT_I2C, I2C_SDA_PIN)/* 读SDA口线状态 */#define I2C_SPEED_1K		5000	//根据处理器速度设置，这里处理器速度是72MHztypedef enum
{I2C_SUCCESS = 0,I2C_TIMEOUT,I2C_ERROR,
}I2C_StatusTypeDef;extern uint32_t i2c_speed;	//I2C访问速度 = I2C_SPEED_1K / i2c_speed/* ---------------------------依照I2C协议编写的时序函数------------------------------*/
void BSP_I2C_Init(void);				//初始化I2C的IO口
void I2C_Start(void);				//发送I2C开始信号
void I2C_Stop(void);				//发送I2C停止信号
uint8_t I2C_Wait_ACK(void);	//I2C等待ACK信号
void I2C_ACK(void);					//I2C发送ACK信号
void I2C_NACK(void);				//I2C不发送ACK信号
void I2C_Send_Byte(uint8_t data);		//I2C发送一个字节
uint8_t I2C_Read_Byte(uint8_t ack);	//I2C读取一个字节
uint16_t I2C_SetSpeed(uint16_t speed);//设置I2C速度(1Kbps~400Kbps,speed单位，Kbps)/* ---------------------------以下部分是封装好的I2C读写函数--------------------------- *///具体到某一个器件，请仔细阅读器件规格书关于I2C部分的说明，因为某些器件在I2C的读写操作会
//有一些差异，下面的代码我们在绝大多数的I2C器件中，都是验证OK的！
I2C_StatusTypeDef I2C_WriteOneByte(uint8_t DevAddr, uint8_t DataAddr, uint8_t Data);//向I2C从设备写入一个字节
I2C_StatusTypeDef I2C_WriteBurst(uint8_t DevAddr, uint8_t DataAddr, uint8_t* pData, uint32_t Num);//向I2C从设备连续写入Num个字节
I2C_StatusTypeDef I2C_ReadOneByte(uint8_t DevAddr, uint8_t DataAddr, uint8_t* Data);//从I2C从设备读取一个字节
I2C_StatusTypeDef I2C_ReadBurst(uint8_t DevAddr, uint8_t DataAddr, uint8_t* pData, uint32_t Num);//从I2C设备连续读取Num个字节
I2C_StatusTypeDef I2C_WriteBit(uint8_t DevAddr, uint8_t DataAddr, uint8_t Bitx, uint8_t BitSet);#endif /* _bsp_FRAM_H */

以下是bsp_fram.c的c文件代码：

/* Includes ------------------------------------------------------------------*/
#include "stm32f0xx.h"
#include "main.h"
/* Private typedef -----------------------------------------------------------*/
/* Private define ------------------------------------------------------------*/
#if 1#define	FM24CL64	1#endif
/* Private macro -------------------------------------------------------------*/
/* Private variables ---------------------------------------------------------*/
// I2C访问速度 = I2C_SPEED_1K / i2c_speed
uint32_t i2c_speed;
/* Private function prototypes -----------------------------------------------*/
/* Private functions ---------------------------------------------------------*//*** @brief  模拟I2C接口初始化* @param  None* @retval None* @note*		SCL: 	PB8*		SDA:	PB9*/
void BSP_I2C_Init(void)
{GPIO_InitTypeDef GPIO_InitStructure;RCC_AHBPeriphClockCmd(RCC_I2C_PORT|RCC_AHBPeriph_GPIOD|RCC_AHBPeriph_GPIOE,ENABLE);		/* 打开GPIO时钟 */GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;   /* 输出 */GPIO_InitStructure.GPIO_Pin = I2C_SCL_PIN|I2C_SDA_PIN;GPIO_Init(GPIO_PORT_I2C, &GPIO_InitStructure);I2C_SetSpeed(100);//设置I2C访问速度为100Kbps
}void SDA_IN(void)
{GPIO_InitTypeDef GPIO_InitStructure;GPIO_StructInit(&GPIO_InitStructure);  GPIO_InitStructure.GPIO_Pin   = I2C_SDA_PIN;  GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_IN;GPIO_InitStructure.GPIO_PuPd  = GPIO_PuPd_NOPULL;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   GPIO_Init(GPIO_PORT_I2C, &GPIO_InitStructure);
}
void SDA_OUT(void)
{GPIO_InitTypeDef GPIO_InitStructure;GPIO_StructInit(&GPIO_InitStructure);  GPIO_InitStructure.GPIO_Pin   = I2C_SDA_PIN;  GPIO_InitStructure.GPIO_Mode  = GPIO_Mode_OUT;GPIO_InitStructure.GPIO_OType  = GPIO_OType_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;   GPIO_Init(GPIO_PORT_I2C, &GPIO_InitStructure);
}/*** @brief 产生I2C起始信号* @param  None* @retval None* @note*		请参考I2C通信协议，I2C起始信号：当SCL为高电平时，SDA由高变低*		如下图所示:方框部分表示I2C起始信号*           _____     |*        __|__   |    |  ___  ___  ___  ___  ___  ___  ___  ___  *   SDA:   |  \__|____|_/   \/   \/   \/   \/   \/   \/   \/   \     /*          |     |    | \___/\___/\___/\___/\___/\___/\___/\___/\___/*        __|_____|_   |   _    _    _    _    _    _    _    _    _*   SCL:   |     | \__|__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \_*          |_____|    | *           start         D7   D6   D5   D4   D3   D2   D1   D0   ACK*/
void I2C_Start(void)
{uint32_t i2c_delay = i2c_speed;SDA_OUT();	//SDA设置为输出I2C_SDA_H;	//SDA: 高I2C_SCL_H;	//SCL: 高i2c_delay = i2c_speed;//延时>4.7uswhile(i2c_delay--){}I2C_SDA_L;	//当SCL为高电平时，SDA由高变低i2c_delay = i2c_speed;//延时>4uswhile(i2c_delay--){}I2C_SCL_L;	//SCL变低，钳住I2C总线，准备发送或接收数据
}/*** @brief 产生I2C停止信号* @param  None* @retval None* @note*		请参考I2C通信协议，I2C停止信号：当SCL为高电平时，SDA由低变高*		发送完STOP信号后，SCL和SDA都为高电平，即释放了I2C总线*		如下图所示:方框部分表示I2C起始信号*                                    _____*         ___  ___  ___  ___        |   __|_*   SDA: /   \/   \/   \/   \       |  /  |*        \___/\___/\___/\___/\______|_/   |*         _    _    _    _    _    _|_____|_*   SCL: / \__/ \__/ \__/ \__/ \__/ |     |*                                   |_____|*        D3   D2   D1   D0   ACK     stop*/
void I2C_Stop(void)
{uint32_t i2c_delay = i2c_speed;SDA_OUT(); 		//SDA设置为输出I2C_SDA_L;	//SDA低电平I2C_SCL_H;	//SCL高电平i2c_delay = i2c_speed;//延时>4uswhile(i2c_delay--){}I2C_SDA_H;	//STOP:当SCL为高电平时，SDA由低变高i2c_delay = i2c_speed;while(i2c_delay--){}//延时>4.7us
}/*** @brief  等待ACK应答信号* @param  None* @retval 1 - 未接收到应答信号ACK；0 - 接收到应答信号ACK* @note*		请参考I2C通信协议，检测ACK应答信号：当SCL为高电平时，读取SDA为低电平*		如下图所示:方框部分表示I2C起始信号*                             ________     _____*         ___  ___  ___  ___ | _      |   |   __|_*   SDA: /   \/   \/   \/   \|/ \     |   |  /  |*        \___/\___/\___/\___/|   \____|___|_/   |*         _    _    _    _   | _____  |  _|_____|*   SCL: / \__/ \__/ \__/ \__|/     \_|_/ |     |*                            |________|   |_____|*        D3   D2   D1   D0      ACK        stop*/
uint8_t I2C_Wait_ACK(void)
{uint32_t i2c_delay = i2c_speed;uint8_t timeout = 0;SDA_IN();			//SDA设置为输入I2C_SDA_H;	//SDA上拉输入I2C_SCL_H;	//SCL设置为高电平i2c_delay = i2c_speed;while(i2c_delay--){}while(I2C_SDA_READ() == 1)//等待ACK{if(timeout++ > 250){I2C_Stop();return 1;}}I2C_SCL_L;//钳住I2C总线：时钟信号设为低电平return 0;
}/*** @brief  产生ACK应答信号* @param  None* @retval None* @note*		请参考I2C通信协议，产生ACK应答信号: 在SDA为低电平时，SCL产生一个正脉冲*		如下图所示:方框部分表示I2C起始信号*                             _____     _____*         ___  ___  ___  ___ |     |   |   __|_*   SDA: /   \/   \/   \/   \|     |   |  /  |*        \___/\___/\___/\___/|\____|___|_/   |*         _    _    _    _   |  _  |  _|_____|_*   SCL: / \__/ \__/ \__/ \__|_/ \_|_/ |     |*                            |_____|   |_____|*        D3   D2   D1   D0     ACK      stop*/
void I2C_ACK(void)
{uint32_t i2c_delay = i2c_speed;I2C_SCL_L;	//低电平SDA_OUT();		//设置SDA为输出I2C_SDA_L;	//ACK信号i2c_delay = i2c_speed;while(i2c_delay--){}//延时>4usI2C_SCL_H;	//高电平i2c_delay = i2c_speed;while(i2c_delay--){}//延时>4usI2C_SCL_L;	//钳住I2C总线：时钟信号设为低电平
}/*** @brief  产生非应答信号NACK* @param  None* @retval None* @note*		请参考I2C通信协议，产生ACK应答信号: 在SDA为高电平时，SCL产生一个正脉冲*		如下图所示:方框部分表示I2C起始信号*                             _____      ______*         ___  ___  ___  ___ | ____|_   |    __|_*   SDA: /   \/   \/   \/   \|/    | \  |   /  |*        \___/\___/\___/\___/|     |  \_|__/   |*         _    _    _    _   |  _  |  __|______|_*   SCL: / \__/ \__/ \__/ \__|_/ \_|_/  |      |*                            |_____|    |______|*        D3   D2   D1   D0    NACK        stop*/
void I2C_NACK(void)
{uint32_t i2c_delay = i2c_speed;I2C_SCL_L;	//低电平SDA_OUT();		//SDA设置为输出I2C_SDA_H;	//NACK信号i2c_delay = i2c_speed;while(i2c_delay--){}//延时>4usI2C_SCL_H;	//高电平i2c_delay = i2c_speed;while(i2c_delay--){}//延时>4usI2C_SCL_L;	//钳住I2C总线：时钟信号设为低电平
}/*** @brief  I2C发送一个字节* @param  None* @retval None* @note*		请参考I2C通信协议，产生ACK应答信号: 在SDA为高电平时，SCL产生一个正脉冲*		如下图所示:方框部分表示I2C起始信号**           _____     |<------------I2C数据发送周期------------>|*        __|__   |    |  ___  ___  ___  ___  ___  ___  ___  ___ | _ *   SDA:   |  \__|____|_/   \/   \/   \/   \/   \/   \/   \/   \|/ *          |     |    | \___/\___/\___/\___/\___/\___/\___/\___/|\_*        __|_____|_   |   _    _    _    _    _    _    _    _  |  *   SCL:   |     | \__|__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \_|_*          |_____|    |                                         |*           start     |   D7   D6   D5   D4   D3   D2   D1   D0 |*/
void I2C_Send_Byte(uint8_t data)
{                        uint8_t i = 0;uint32_t i2c_delay = i2c_speed;SDA_OUT();									//SDA设为输出I2C_SCL_L;								//钳住I2C总线：SCL设为低电平for(i = 0; i < 8; i++){if(data&0x80)I2C_SDA_H;	//高位先传else I2C_SDA_L;i2c_delay = i2c_speed;while(i2c_delay--){}			//延时>4usI2C_SCL_H;							//在SCL上产生一个正脉冲i2c_delay = i2c_speed;while(i2c_delay--){}			//延时>4usI2C_SCL_L;i2c_delay = i2c_speed/3;while(i2c_delay--){}			//延时>1usdata <<= 1;								//右移一位}
}/*** @brief  从I2C读取一个字节* @param  ack : 0 - NACK; 1 - ACK* @retval 接收到的数据* @note*		请参考I2C通信协议，产生ACK应答信号: 在SDA为高电平时，SCL产生一个正脉冲*		如下图所示:方框部分表示I2C起始信号**           _____     |<------------I2C数据读取周期(ACK)------------>|*        __|__   |    |  ___  ___  ___  ___  ___  ___  ___  ___      |*   SDA:   |  \__|____|_/   \/   \/   \/   \/   \/   \/   \/   \     |*          |     |    | \___/\___/\___/\___/\___/\___/\___/\___/\____|_*        __|_____|_   |   _    _    _    _    _    _    _    _    _  |*   SCL:   |     | \__|__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \_|_*          |_____|    |                                              |*           start     |   D7   D6   D5   D4   D3   D2   D1   D0   ACK**           _____     |<------------I2C数据读取周期(NACK)----------->|*        __|__   |    |  ___  ___  ___  ___  ___  ___  ___  ___  ____|_*   SDA:   |  \__|____|_/   \/   \/   \/   \/   \/   \/   \/   \/    |*          |     |    | \___/\___/\___/\___/\___/\___/\___/\___/     |*        __|_____|_   |   _    _    _    _    _    _    _    _    _  |*   SCL:   |     | \__|__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \__/ \_|_*          |_____|    |                                              |*           start     |   D7   D6   D5   D4   D3   D2   D1   D0  NACK*/
uint8_t I2C_Read_Byte(uint8_t ack)
{uint8_t i, receive = 0x00;uint32_t i2c_delay = i2c_speed;I2C_SCL_L;									//SCL低电平SDA_IN();											//SDA设置为输入for(i = 0; i < 8; i++){i2c_delay = i2c_speed;while(i2c_delay--);I2C_SCL_H;								//高电平i2c_delay = i2c_speed;while(i2c_delay--);receive <<= 1;if(I2C_SDA_READ()) receive |= 1;	//高位在前I2C_SCL_L;}if (ack == 0) I2C_NACK();			//发送NACKelse I2C_ACK();								//发送ACKreturn receive;								//返回接收到的数据
}/*** @brief  设置I2C速度* @param  speed : I2C速度，单位Kbps* @retval 返回设置前的I2C速度* @note   I2C速度设置范围是: 1Kbps ~ 400Kbps*/
uint16_t I2C_SetSpeed(uint16_t speed)
{uint16_t temp;//I2C速度必须小于400Kbps，大于 1Kbpsif((speed > 400)|| (speed < 1)) return 0;temp = I2C_SPEED_1K / i2c_speed;	//备份原来的i2c速度i2c_speed = I2C_SPEED_1K / speed;	//设置新的i2c速度return temp;	//返回设置前的i2c速度
}/* ---------------------------以下部分是封装好的I2C读写函数--------------------------- *///具体到某一个器件，请仔细阅读器件规格书关于I2C部分的说明，因为某些器件I2C的读写操作会
//有一些差异，下面的代码我们在绝大多数的I2C器件中，都是验证OK的！/*** @brief  向设备指定地址写入单一Byte数据* @param  DevAddr : I2C从设备地址* @param  DataAddr: 需要访问的设备内地址(如寄存器地址，EEPROM地址等)* @param  Data    : 写入的数据* @retval I2C访问的结果: I2C_SUCCESS / I2C_TIMEOUT / I2C_ERROR* @note   *   1 - 设备地址DevAddr高7bit是固定的，最低为是读/写(R/W)位，1为读，0为写*		2 - 时序：*           _______________________________________*          | |         |   |        |   |    |   | |*   Master:|S|DevAddr+W|   |DataAddr|   |Data|   |P|*          |_|_________|___|________|___|____|___|_|*           _______________________________________*          | |         |   |        |   |    |   | |*   Slave: | |         |ACK|        |ACK|    |ACK| |*          |_|_________|___|________|___|____|___|_|*/
I2C_StatusTypeDef I2C_WriteOneByte(uint8_t DevAddr, uint8_t DataAddr, uint8_t Data)
{I2C_Start();						  //Master发送起始信号I2C_Send_Byte(DevAddr);				  //Master发送从设备地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误
#ifdef FM24CL64I2C_Send_Byte(DataAddr >> 8);		  //发送高8位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误I2C_Send_Byte(DataAddr);			  //发送低八位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误
#elseI2C_Send_Byte(DataAddr);			  //发送低八位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误
#endifI2C_Send_Byte(Data);									//发送数据if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误I2C_Stop();														//发送停止信号return I2C_SUCCESS;
}/*** @brief  向设备指定地址连续写入数据(Burst写模式)* @param  DevAddr : I2C从设备地址* @param  DataAddr: 需要访问的设备内地址(如寄存器地址，EEPROM地址等)*                   对于Burst模式，DataAddr一般是设备的FIFO,缓存，或存储设备的数据地址* @param  *pData  : 写入的数据首地址* @param     Num  : 连续写入的数据个数* @retval I2C访问的结果: I2C_SUCCESS / I2C_TIMEOUT / I2C_ERROR* @note   *   1 - 设备地址DevAddr高7bit是固定的，最低为是读/写(R/W)位，1为读，0为写*		2 - 时序：*           ____________________________________________________*          | |         |   |        |   |    |   |   |    |   | |*   Master:|S|DevAddr+W|   |DataAddr|   |Data|   |...|Data|   |P|*          |_|_________|___|________|___|____|___|___|____|___|_|*           ____________________________________________________*          | |         |   |        |   |    |   |   |    |   | |*   Slave: | |         |ACK|        |ACK|    |ACK|...|    |ACK| |*          |_|_________|___|________|___|____|___|___|____|___|_|*/
I2C_StatusTypeDef I2C_WriteBurst(uint8_t DevAddr, uint8_t DataAddr, uint8_t* pData, uint32_t Num)
{uint32_t i = 0;I2C_Start();							  //Master发送起始信号I2C_Send_Byte(DevAddr);					  //Master发送从设备地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;	  //等待ACK超时错误
#ifdef FM24CL64I2C_Send_Byte(DataAddr >> 8);		  //发送高8位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误I2C_Send_Byte(DataAddr);			  //发送低八位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误
#elseI2C_Send_Byte(DataAddr);			  //发送低八位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误
#endiffor(i = 0; i < Num; i++){I2C_Send_Byte(*(pData+i));			  //发送数据if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误}I2C_Stop();	//发送停止信号return I2C_SUCCESS;
}/*** @brief  从指定设备读取1Byte数据* @param  DevAddr : I2C从设备地址* @param  DataAddr: 需要访问的设备内地址(如寄存器地址，EEPROM地址等)* @param  *Data   : 数据的存放地址* @retval I2C访问的结果: I2C_SUCCESS / I2C_TIMEOUT / I2C_ERROR* @note   *   1 - 设备地址DevAddr高7bit是固定的，最低为是读/写(R/W)位，1为读，0为写*		2 - 时序：*           _________________________________________________________*          | |         |   |        |    | |         |   |    |    | |*   Master:|S|DevAddr+W|   |DataAddr|    |S|DevAddr+R|   |    |NACK|P|*          |_|_________|___|________|____|_|_________|___|____|____|_|*           _________________________________________________________*          | |         |   |        |    | |         |   |    |    | |*   Slave: | |         |ACK|        |ACK | |         |ACK|Data|    | |*          |_|_________|___|________|____|_|_________|___|____|____|_|*/
I2C_StatusTypeDef I2C_ReadOneByte(uint8_t DevAddr, uint8_t DataAddr, uint8_t* Data)
{I2C_Start();							//Master发送起始信号I2C_Send_Byte(DevAddr);					//Master发送从设备地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;	//等待ACK超时错误
#ifdef FM24CL64I2C_Send_Byte(DataAddr >> 8);		  //发送高8位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误I2C_Send_Byte(DataAddr);			  //发送低八位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误
#elseI2C_Send_Byte(DataAddr);			  //发送低八位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误
#endifI2C_Start();													//Master发送起始信号I2C_Send_Byte(DevAddr+1);							//Master发送从设备读地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误*Data = I2C_Read_Byte(0);							//读数据，NACKI2C_Stop();														//发送停止信号return I2C_SUCCESS;
}/*** @brief  向设备指定地址连续写入数据(Burst写模式)* @param  DevAddr : I2C从设备地址* @param  DataAddr: 需要访问的设备内地址(如寄存器地址，EEPROM地址等)*                   对于Burst模式，DataAddr一般是设备的FIFO,缓存，或存储设备的数据地址* @param  *pData  : 写入的数据首地址* @param     Num  : 连续写入的数据个数* @retval	I2C访问的结果: I2C_SUCCESS / I2C_TIMEOUT / I2C_ERROR* @note   *   1 - 设备地址DevAddr高7bit是固定的，最低为是读/写(R/W)位，1为读，0为写*		2 - 时序：*           _____________________________________________________________________*          | |         |   |        |   | |         |   |    |   |   |    |    | |*   Master:|S|DevAddr+W|   |DataAddr|   |S|DevAddr+R|   |    |ACK|...|    |NACK|P|*          |_|_________|___|________|___|_|_________|___|____|___|___|____|____|_|*           _____________________________________________________________________*          | |         |   |        |   | |         |   |    |   |   |    |    | |*   Slave: | |         |ACK|        |ACK| |         |ACK|Data|   |...|Data|    | |*          |_|_________|___|________|___|_|_________|___|____|___|___|____|____|_|*/
I2C_StatusTypeDef I2C_ReadBurst(uint8_t DevAddr, uint8_t DataAddr, uint8_t* pData, uint32_t Num)
{uint32_t i = 0;I2C_Start();						  //Master发送起始信号I2C_Send_Byte(DevAddr);				  //Master发送从设备地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误
#ifdef FM24CL64I2C_Send_Byte(DataAddr >> 8);		  //发送高8位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误I2C_Send_Byte(DataAddr);			  //发送低八位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误
#elseI2C_Send_Byte(DataAddr);			  //发送低八位数据地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误
#endifI2C_Start();						  //Master发送起始信号I2C_Send_Byte(DevAddr+1);			  //Master发送从设备读地址if(I2C_Wait_ACK()) return I2C_TIMEOUT;//等待ACK超时错误for(i = 0; i < (Num-1); i++){*(pData+i) = I2C_Read_Byte(1);    //读数据，ACK}*(pData+i) = I2C_Read_Byte(0);		  //读数据，NACKI2C_Stop();							  //发送停止信号return I2C_SUCCESS;
}/*** @brief  设置数据的某一位* @param  DevAddr : I2C从设备地址* @param  DataAddr: 需要访问的设备内地址(如寄存器地址，EEPROM地址等)* @param  Bitx  : 第几位* @param  BitSet: 需要设置的值* @retval I2C访问的结果: I2C_SUCCESS / I2C_TIMEOUT / I2C_ERROR* @note  */
I2C_StatusTypeDef I2C_WriteBit(uint8_t DevAddr, uint8_t DataAddr, uint8_t Bitx, uint8_t BitSet)
{I2C_StatusTypeDef status = I2C_ERROR;uint8_t tempdata = 0;status = I2C_ReadOneByte(DevAddr, DataAddr, &tempdata);	//获取原有数据if(status != I2C_SUCCESS) return status;				//I2C错误，则返回tempdata &= ~(1<<Bitx);								    //将要设定的位清零tempdata |= (BitSet<<Bitx);								//设置指定的bitstatus = I2C_WriteOneByte(DevAddr, DataAddr, tempdata);	//写入数据return status;	//返回状态
}

这篇关于I2C学习笔记---STM32F091VC+I2C存储设备（AT24C04BN或FM24CL64B）的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/746018。
