传统JLINK体积大、引脚多，而且我们用的非官方版本，经常掉固件，诸多问题一直困扰着我，经过一番折腾，终于找到了正解：jlinkob，一个只有三条线的调试器，除了不能检测目标板电压（也没啥用），剩下的都是优点了：体积小（只有u盘大小）、占用引脚少（只占两个引脚）、数据线和android手机通用（到处都有）、自动升级、不丢固件（用了几年了，从未丢固件），更多优点自己摸索吧！
喜欢动手的你，赶紧行的起来吧!

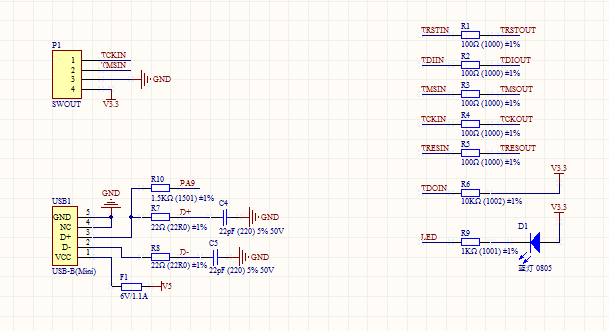

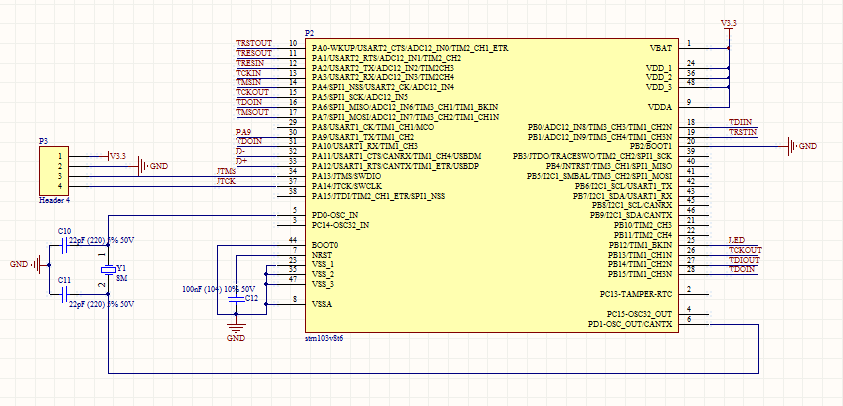

原理采用ad制作，下图是原理图：
电压采用1117-3.3，可以提供800ma电流，直接给目标板供电没有一点问题（我测试了给板载4.3寸触摸屏的主板供电，屏幕稍暗，但不影响工作），加了自恢复保险丝，防止烧电路。

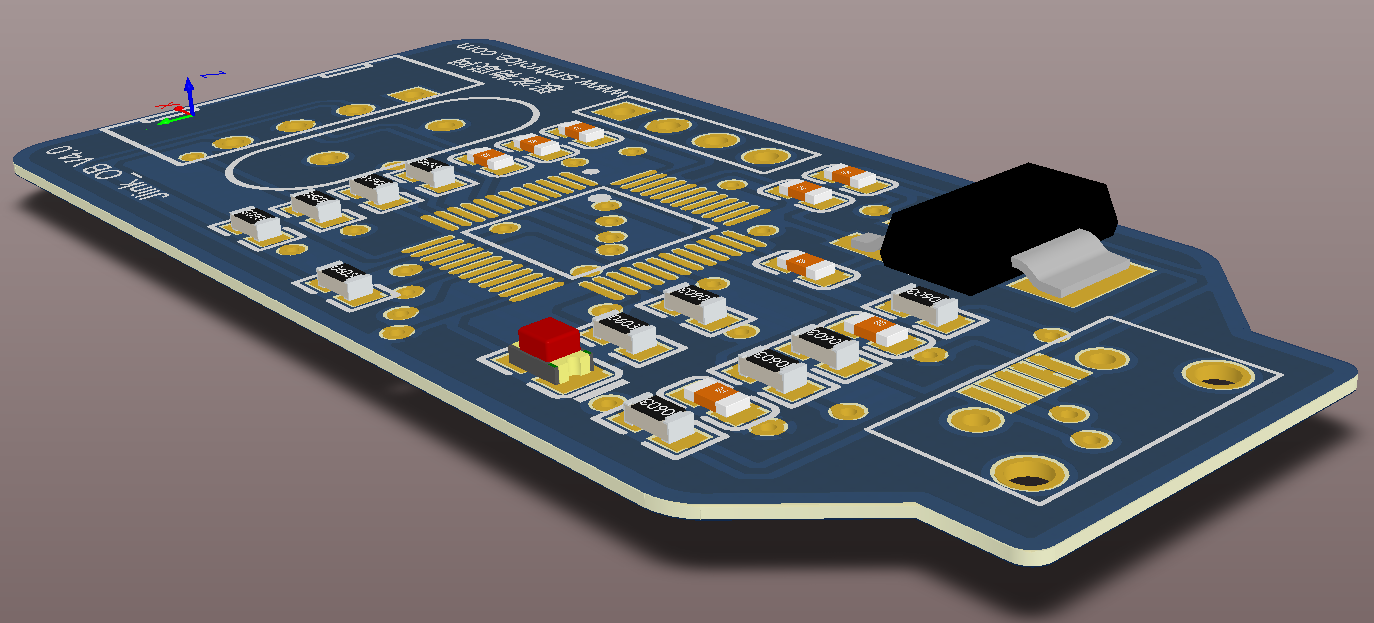

接下来是pcb，全部采用了嘉立创的封装，可以直接贴片，大部分都是3d图，效果见下图：
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ekKIn8EG-1571562152564)(https://img-blog.csdn.net/20170824121012043?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvc3VueWltaW5nNTM3/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)]

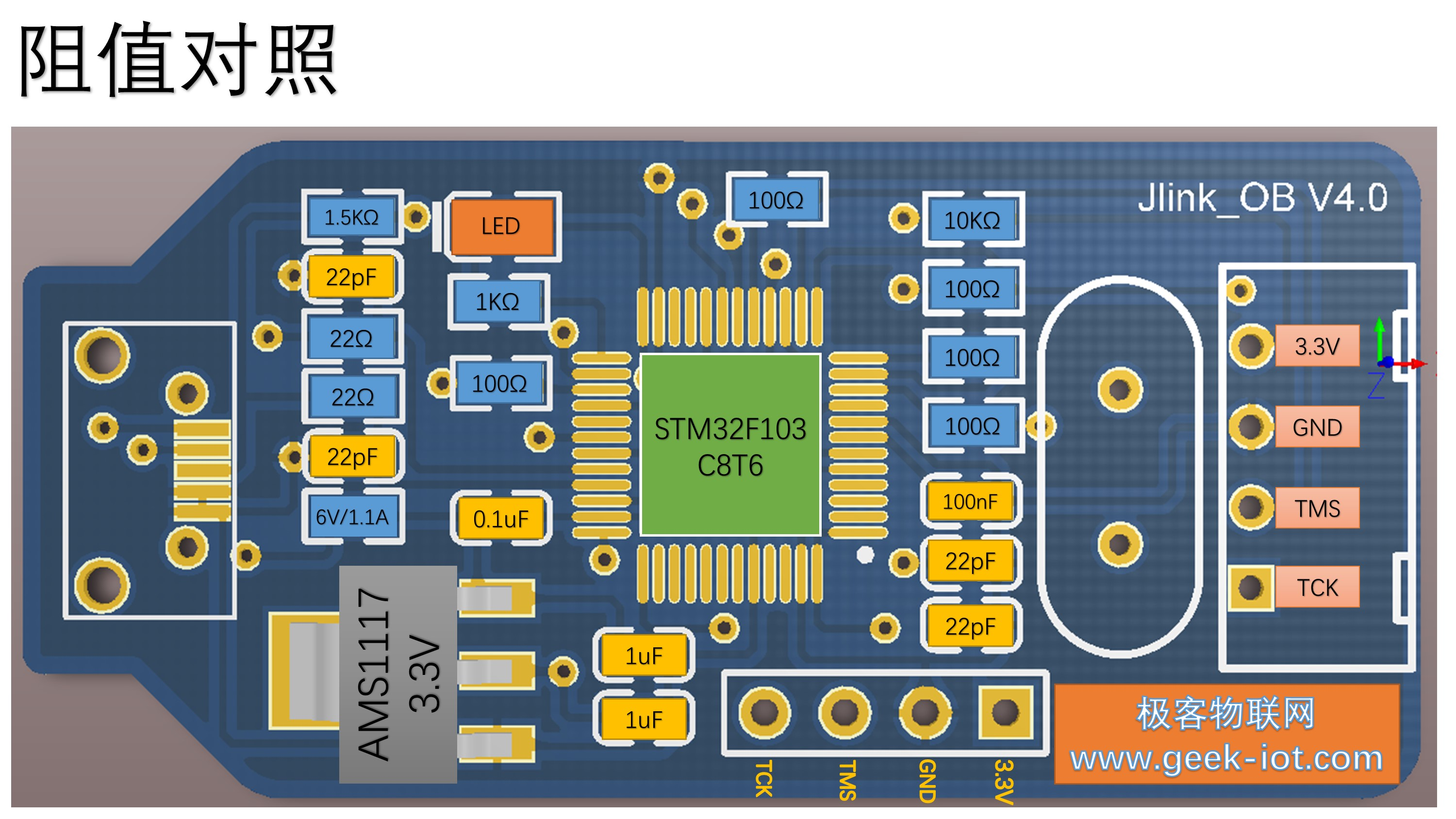

阻值对照表

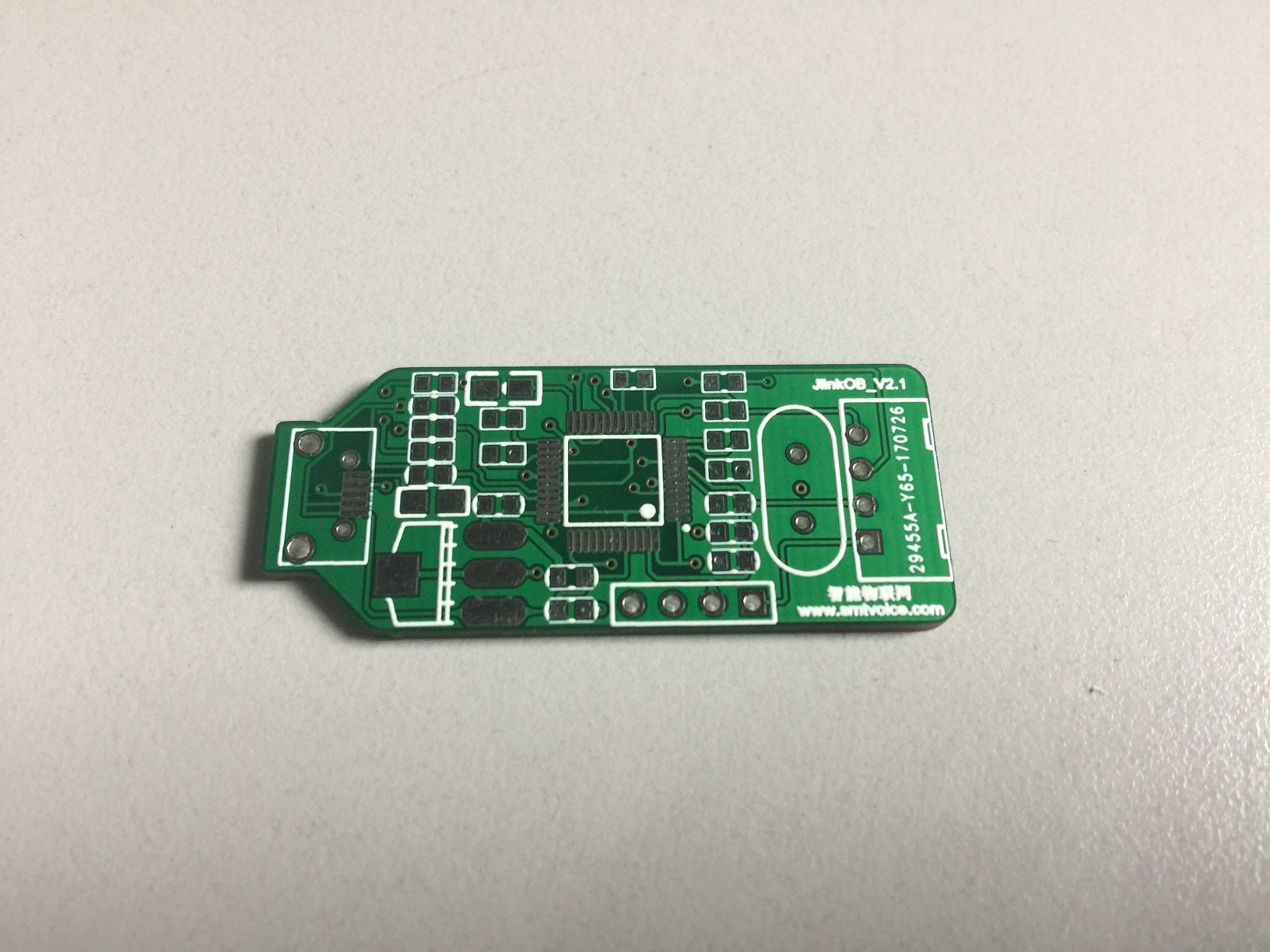

图纸完，发到厂家打板，pcb到货…

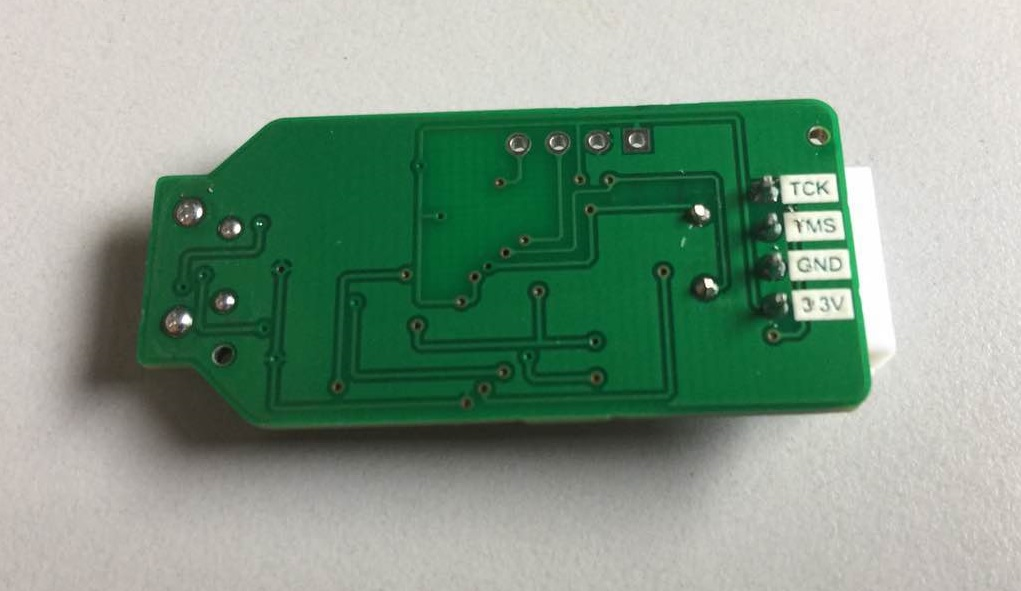

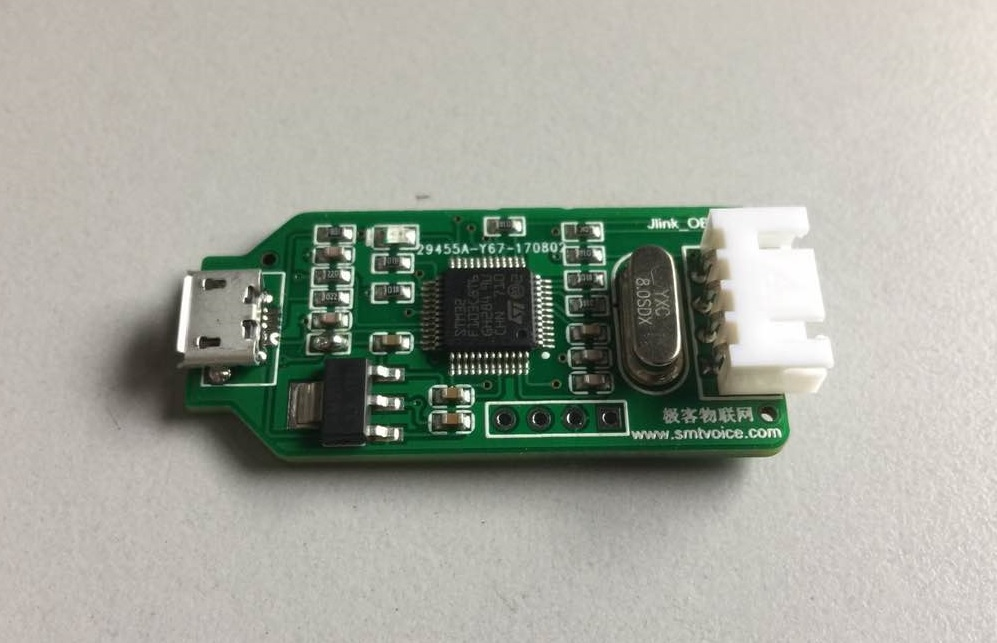

焊接完成（关于焊接，这里不再赘述，网上有专业的教程），如下图：
烧写固件：首先得有一个下载器，这里以20pin jlink为例，固件烧写接口采用sw模式，20针jtag工作在sw模式下的引脚定义如下：

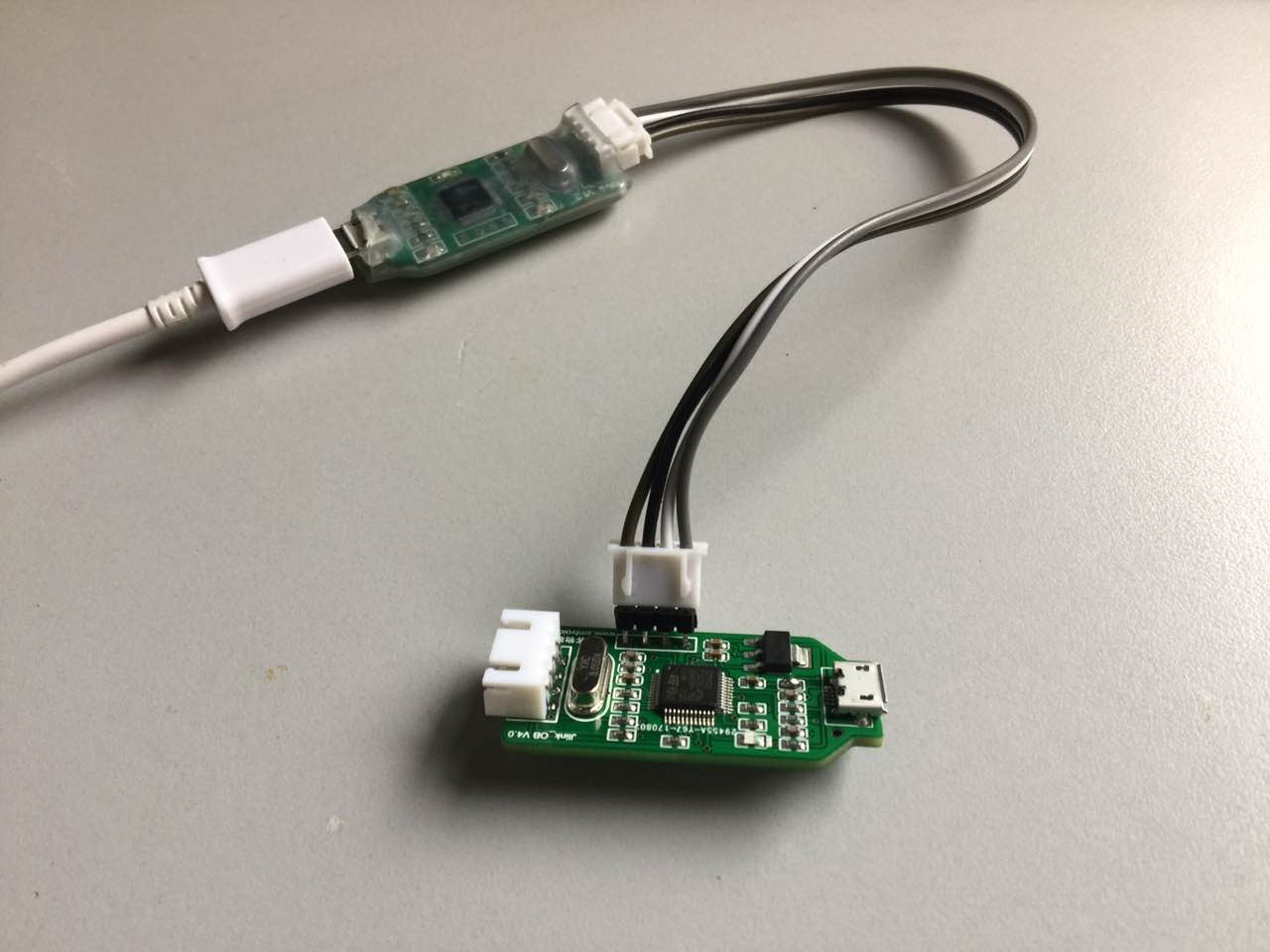

只需要SWD、SWC、GND三根线，即7号、9号及GND中的任意一根针，把杜邦排针插上去，斜方向给点力就能良好接触，如下图
打开J-Flash ARM
选择File-OpenProject，由于默认工程中没有C8T的选项，所以选择相近的STM32F103RB.jflash 并在Options-ProjectSettings里面，将目标元件改为C8T
选择File-OpenDataFile选择烧写器的固件(文件夹内hex文件)
点击Target-Connect，会出现以下信息
####点击Target-Auto 自动下载固件，下载成功后出现如下提示
断开连接，重新插上烧写器，电脑提示找到JLink，至此，制作成功~
进入MDK的JLink设置页，第一次进入可能会提示固件升级
之后选择SW模式
完成后就可以正常使用了，单步调试什么的都可以完美支持，只有4跟线！（多了一个电源线，可以不要）

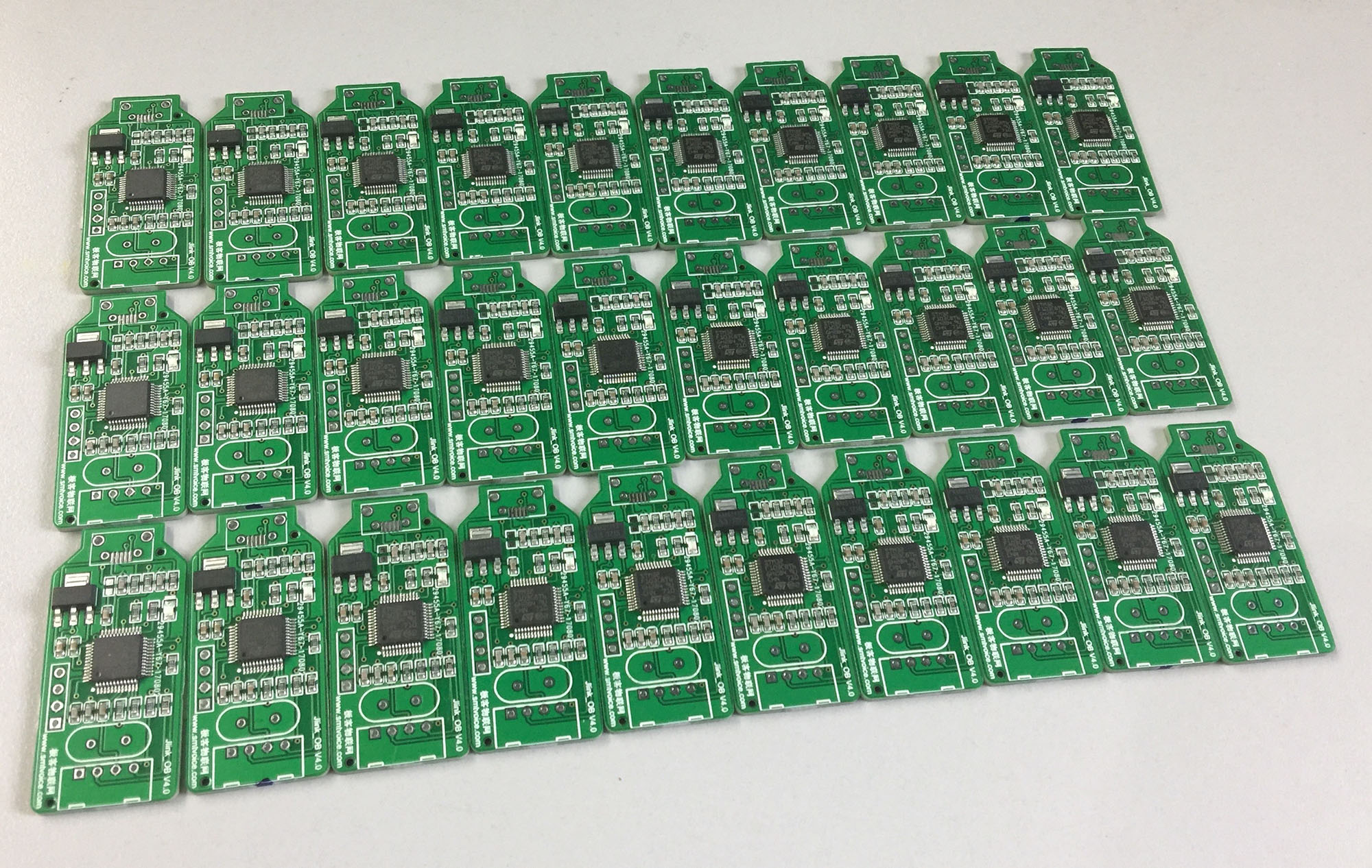

批量生产：
产品级验证，质量不容置疑！
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8DF7FSwa-1571562152567)(https://img-blog.csdn.net/20170824121849000?watermark/2/text/aHR0cDovL2Jsb2cuY3Nkbi5uZXQvc3VueWltaW5nNTM3/font/5a6L5L2T/fontsize/400/fill/I0JBQkFCMA==/dissolve/70/gravity/SouthEast)]
原创不易，请勿盗用！
