lvs通过ldirectord服务检测RealServer，从而实现对后端服务器的健康监测

ldirectord配置选项	ipvsadm参数选项	ipvsadm -L的输出	lvs转发方法
gate	-g	Route	LVS-DR
ipip	-i	Tunnel	LVS-TUN
masq	-m	Masq	LVS-NAT

主机环境：

• rhel6.5 selinux and iptables disabled
• Load Balance： 172.25.20.1(server1)
• Virtual IP：172.25.20.100
• Gateway：172.25.20.1
• RealRerver1：172.25.20.2 (server2)
• RealRerver2：172.25.20.3(server3)
• 物理机内网 ： 172.25.20.250

安装 ldirectord

[root@server1 ~]# yum install -y ldirectord-3.9.5-3.1.x86_64.rpm

查看配置文件

[root@server1 ~]# rpm -ql ldirectord
/etc/ha.d
/etc/ha.d/resource.d
/etc/ha.d/resource.d/ldirectord
/etc/init.d/ldirectord
/etc/logrotate.d/ldirectord
/usr/lib/ocf/resource.d/heartbeat/ldirectord
/usr/sbin/ldirectord
/usr/share/doc/ldirectord-3.9.5
/usr/share/doc/ldirectord-3.9.5/COPYING
/usr/share/doc/ldirectord-3.9.5/ldirectord.cf
/usr/share/man/man8/ldirectord.8.gz

复制一个配置文件

[root@server1 ~]# cp /usr/share/doc/ldirectord-3.9.5/ldirectord.cf /etc/ha.d/

编辑配置文件

[root@server1 ~]# vim /etc/ha.d/ldirectord.cf
# Global Directives                 #“ 全局 ” 设置
checktimeout=3                      #指定定real server出错的时间间隔
checkinterval=1                     #指定ldirectord在两次检查之间的时间间隔
autoreload=yes                      #自动重载配置文件，选yes时，当配置文件发生变化，自动载入配置信息
quiescent=no                        #当一个节点在 checktimeout 设置的时间周期内没有响应是它是 “ 静止的 ” (它的权重为0),当你设置了这个选项后,ldirectord 将 会从 IPVS 表中移除真实服务器而不是 “ 停止 ” 它,从 IPVS 表移除节点将中断现有的客户端连接,并使 LVS 丢掉所有的连接跟踪记录和持续连接模板,如果 你不将这个选项设置为 no,当某个节点崩溃时,对某些客户端计算机而言可能会显示为集群关闭了,因为在这个节点崩溃前这些客户端计算机被分配给它了,而连接跟踪记录和程序连接模板仍然保留在Director上。
logfile="/var/log/ldirectord.log"   #设定ldirectord日志输出文件路径# Sample for an http virtual service
virtual=172.25.20.100:80            #VIP 地址和端口号real=172.25.20.2:80 gate    #指定RealServer地址和端口，同时设定LVS工作模式，gate表示DR模式，ipip表示TUNL模式，masq表示NAT模式。real=172.25.20.3:80 gate    fallback=127.0.0.1:80 gate #当所有的real server节点不能工作时，web服务重定向的地址service=http               #指定服务类型，对http服务做负载均衡scheduler=rr               #指定调度算法，这里是rr（轮叫）算法#persistent=600#netmask=255.255.255.255protocol=tcp              #指出该服务使用的协议：tcp、udp 或 fwmchecktype=negotiate       #指定Ldirectord的检测类型，默认为negotiatecheckport=80              #健康检查使用的端口是 80request="index.html"      #ldirectord将根据指定的Real Server地址，结合该选项给出的请求路径，发送访问请求，检查Real Server上的服务是否正常运行，确保这里给出的页面地址是可访问的，不然ldirectord会误认为此节点已经失效，发生错误监控现象。#receive="Test Page"      #指定请求和应答字串#virtualhost=www.x.y.z    #虚拟服务器的名称

关掉ipvsadm进程

我这里是关掉上篇博文配置的 ipvsadm服务，如果此服务尚未配置，请忽略之。。。

[root@server1 ~]# /etc/init.d/ipvsadm stop
ipvsadm: Clearing the current IPVS table:                  [  OK  ]
ipvsadm: Unloading modules:                                [  OK  ][root@server1 ~]# ipvsadm -l
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn

打开ldirectord服务

[root@server1 ~]# /etc/init.d/ldirectord start
Starting ldirectord... success

查看策略

[root@server1 ~]# ipvsadm -ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags-> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.25.20.100:80 rr-> 172.25.20.2:80               Route   1      0          0
  -> 172.25.20.3:80               Route   1      0          0

RealServer1

[root@server2 ~]# yum install -y httpd[root@server2 ~]# cat /var/www/html/index.html
<h1>www.westos.org from server2 </h1>[root@server2 ~]# /etc/init.d/httpd start

RealServer2

[root@server3 ~]# yum install -y httpd[root@server3 ~]# cat /var/www/html/index.html
<h1>www.westos.com from server3 </h1>[root@server3 ~]# /etc/init.d/httpd start

物理机测试

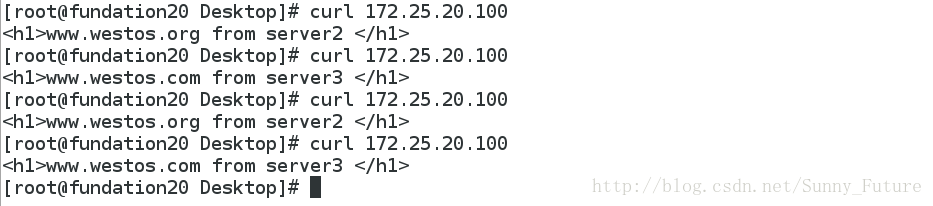

• RealServer 无宕机

• RealServer 莫一台宕机

##RealServer2宕机
[root@server3 ~]# /etc/init.d/httpd stop
Stopping httpd:                                            [  OK  ]
