问题描述

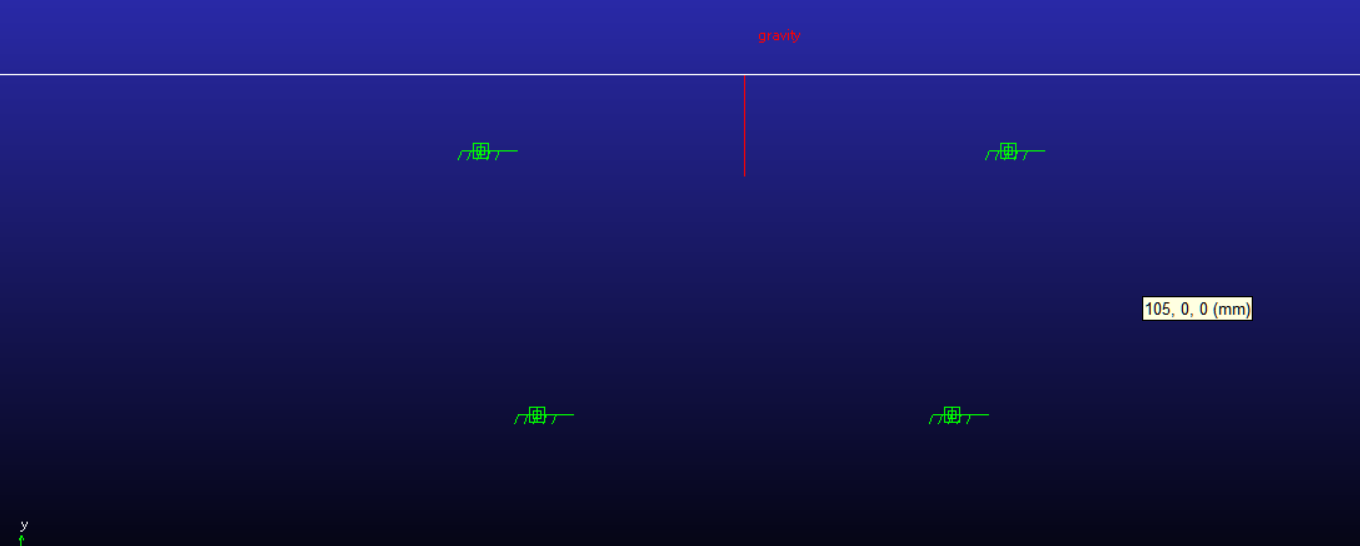

如图,在XY平面创建了四个点,作为拉伸截面的顶点。
拉伸设置如下
出现以下错误
原因
因为点都在ground 上,所以设置为about center 拉伸时是以working grid 所在平面为拉伸生成的立体的对称面,这里working grid所在面为XZ平面,所以拉伸失败。
解决
将working grid所在面设置为XY平面,然后再拉伸。
