2、Remote Port Negotiation Command (RPN)
这个message用于设置remote port setting（其实就是串口设置），这个命令在DLC open之前可能被使用，另外remote port setting发生变化时要使用这个message。所有参数都有默认值，如果不适用RPN进行协商，则使用默认值。
RPN message格式如下图所示：
（1）Type字段：即上图中的command RPN部分。定义如下图所示：
①EA：固定是1
②C/R：用来区分是command还是response，如果是command，则C/R=1，如果是response，则C/R=0；
（2）length字段：如下图所示，这个message的length只能是1或者8，一个字节就够用，所以E/A=1
（3）DLCI字段：E/A=1，bit2=1，如下图所示：
注意：bit 3应该按照RFCOMM的标准，为D字段
（4）Value octet2 optional至Value octet8 optional，格式如下图所示：
①B1-B8：表示串口波特率，默认值1100 0000 (9600)，如下图所示：

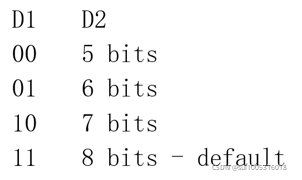

②D1-D2：表示数据位，取值如下
③S：表示停止位，S=0表示1个停止位，S=1表示1.5个停止位，默认值S=0
④P：表示校验位：P=0表示无校验位，P=1表示有校验位，默认值P=0
⑤PT1 - PT2：表示校验类型，如下图所示：
⑥FLC1-FLC6: 表示流控，默认值是0，具体含义如下：
⑦XON1-XON8：表示XON characte，默认值是DC1
⑧XOF1-XOF8：表示XOFF character，默认值是DC3
⑨PM1-PM16：即Parameter mask，表示哪些参数是可以协商的，对于command，0表示no change，1表示change；对于response，0表示not accepted proposal，1表示accepted proposal, and the new values are used。具体每个bit表示的含义如下
3、Modem Status Command (MSC)
这个message是用来传输V.24控制信号的，这个message必须在发送数据前交互，这个message包括一个control signal byte和一个可选的break signal byte，如下图所示：
（1）Type字段：即上图中的command部分。定义如下图所示：
①EA：固定是1
②C/R：用来区分是command还是response，如果是command，则C/R=1，如果是response，则C/R=0；
（2）length字段：如下图所示，这个message的length只能是2或者3，一个字节就够用，所以E/A=1
（3）DLCI字段：E/A=1，bit2=1，如下图所示：
注意：bit 3应该按照RFCOMM的标准，为D字段
（4）V.24 signals字段：格式如下图所示
①EA：扩展位，如果没有break signals，则EA=1，如果有break signals，则EA=0；
②FC：即flow control，当设备没有能力接收frame时，这个字段设置为1；
③RTC：即Ready To Communicate，当RTC=1时表示设备准备好通信了；
④RTR：即Ready To Receive，当RTR=1时表示设备准备好接收数据；
⑤IC：即Incoming call indicator，当IC=1时，表示有来电；
⑥DV：即Data Valid，当DV=1时表示正在发送有效数据；
（5）break signal字段：格式如下图所示：（蓝牙应该是没有这个字段）
EA：如果这个字节是最后一个字节，则EA=1，如果不是最后一个字节，则EA=0，所以这个EA应该固定是1.
其他bit为解释如下
举例：
如上图所示：
①Initiator发起的RFCOMM connect，所以DLCI的D字段应该是0
②command type为0xe3，即1110 0011，正好是MSC的message type
③length为0x05，即0000 0101，EA为是1，所以后面跟着2个byte的数据
④DLCI为0xDB，即1101 1011，EA是1，bit2也固定是1，D是0，server channel=1 1011=0x1B=27
⑤v.24 signal为0x8D，即1000 1101，EA=1,FC=0,RTC=1,RTR=1,IC=0,DV=1
4、Test Command (Test)
这个message用来测试两个设备之间的连接，length字段表示后面的value字段的长度，对方收到Test message时，应该回复相同value值
（1）Type字段：即上图中的command部分。定义如下图所示：
①EA：固定是1
②C/R：用来区分是command还是response，如果是command，则C/R=1，如果是response，则C/R=0；
（2）length字段：如下图所示
5、Flow Control On Command (Fcon)
流控开启命令。没有value字段，所以length表示的长度是0个字节
Type如下图所示：
6、Flow Control Off Command (Fcoff)
流控关闭命令，没有value字段，所以length表示的长度是0个字节
Type如下图所示：
7、Remote Line Status (RLS)
这个message用于指示远程线路状态（Remote Line Status），当Remote Line Status发生变化时，就需要发送RLS。格式如下图所示：
（1）type字段：如下图所示：EA=1, C/R用来区分是command还是response，如果是command，则C/R=1，如果是response，则C/R=0；
（2）length字段：后面固定跟2个字节，所以length=EA+ 2<<1=0x05
（3）DLCI字段：
注意：bit 3应该按照RFCOMM的标准，为D字段
（4）Remote Line Status字段：
L1-L4表示Line status，L1=0，表示没有error发生，L1=1表示有error发生，具体的error由L2-L4决定：
8、Non Supported Command Response
当收到不支持的message type时，就用这个message回复，格式如下图所示：
（1）type字段：
①EA：固定是1
②C/R：用来区分是command还是response，如果是command，则C/R=1，如果是response，则C/R=0；
（2）length字段：后面跟一个字节，所以length = EA+ 1<<1=0x3
（3）command type字段：
这里面存放不支持的command的command type，注意：C/R是不支持的那个command的type字段里面的C/R
五、Credit Based Flow Control
1、Credit Based Flow Control是RFCOMM必须要支持的，但是蓝牙V1.0B之前没有。
2、当使用Credit Based Flow Control时，在同一个RFCOMM session的两个设备就会知道对于每个DLC，对方设备还能接收多少个RFCOMM frames（多少个credit）。当credit数量变成0时，发送端就要停止发送frame并等待对方更新credit。
3、不包含user data（length字段中数据长度值为0）的frame，不受credit的限制；
4、DLCI 0上的frame或者非UIH frame也不受Credit Based Flow Control限制
5、在第一个DLC建立之前，要先使用PN command进行协商。后续DLC建立之前，PN command协商是可选的但是最好使用一下，这样可以在DLC的两端初始化credit值。
6、当使用credit based flow control的时候，UIH frame中RFCOMM header里面的control字段的P/F值被重新定义了，定义如下：
当P/F-bit=0，frame的结构如下图所示：
当P/F-bit=1，frame的结构如下图所示：
在length indicator字段和information字段中间加入1byte的credits字段，这个credits字段的含义是：发送端（发送UIH frame中包含credits字段）当前可以接收多少个frame，取值0-255。这个credit是可以累加的，意思是收到一个UIH frame中包含credits字段，那么就可以把这个credits的值加到之前剩余的credit上面。
7、使用Credit Based Flow Control时，FCon和FCoff不能使用。MSC的FC-bit没有含义，应该设置为0
六、举例
如下图这一段RFCOMM frame

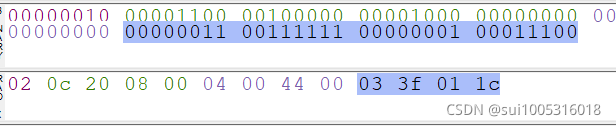

1、Frame 161：master设备发送SABM command，建立RFCOMM signal通道，所以master是Initiator，slave是Responder
根据frame的格式：
可以确定：
（1）Address是0x03，即0000 0011，E/A=1，C/R=1，D=0，server channel=0x0。
解释：
①Initiator发起的command，所以C/R=1，所以Frame 163的回复中对应的Address中的C/R也应该为1。
②这个signal connection是Initiator发起的，所以这个signal connection上所有frame的Address字段的D=0。
（2）Control是0x3f，即0011 1111，如下图所示，可以看出这是一个SABM command，P/F=1（因为这个SABM command需要一个response，所以设置为1）
（3）Length Indicator是0x01，即0000 0001，EA=1，后面跟的数据长度为0。
（4）FCS是1C
2、Frame 163：slave设备收到SABM command，所以要回复一个UA response
（1）Address是0x03，即0000 0011，E/A=1，C/R=1，D=0，server channel=0x0。
解释：
①Initiator发起的SABM command里面的C/R=1，这个UA response是对SABM command的回复，所以设置C/R=1
②这个signal connection是Initiator发起的，所以这个signal connection上所有frame的Address字段的D=0。
（2）Control是0x73，即0111 0011，如下图所示，可以看出这是一个UA response，P/F=1（因为这个UA response需要一个SABM command的回复，SABM中P/F设置为1，所以UA response的control中的P/F设置为1）
（3）Length Indicator是0x01，即0000 0001，EA=1，后面跟的数据长度为0。
（4）FCS是0xD7
到这里signal connection就建立完成了。
3、Frame 164：master发起PN message command
（1）Address是0x03，即0000 0011，E/A=1，C/R=1，D=0，server channel=0x0。
解释：
①对于UIH帧，initiator发送给responder，C/R为1，responder发送给initiator C/R为0；这个UIH是initiator发起的，所以设置为1
②这个signal connection是Initiator发起的，所以这个signal connection上所有frame的Address字段的D=0。
（2）Control是0xEF，即1110 1111，如下图所示，可以看出这是一个UIH，P/F=0（UIH的P/F设置为0，Credit Based Flow Control除外）
（3）Length Indicator是0x15，即0001 0101，EA=1，后面跟的数据长度是0x0A
（4）Information是0x83 0x11 0x06 0xf0 0x00 0x00 0x40 0x02 0x00 0x00
解释：
①message type是0x83，即1000 0011，EA=1，C/R=1（用来区分是command还是response，如果是command，则C/R=1，如果是response，则C/R=0）
②message length是0x11，即0001 0001，EA=1，后面跟的数据长度是0x08
③message data是0x06 0xf0 0x00 0x00 0x40 0x02 0x00 0x00
D-bit是0x06，即00 0110，D=0，因为即将建立的连接是initiator发起的，server channel是3；
I-bit为0x0（固定值0x0），CL-bit为0xF，表示支持Credit Based Flow Control
P-bit为0x0，即priority=0
T-bit为0x00（固定值）
N-bit为0x0240=576，即maximum frame size为576 byte
NA-bit为0x00（固定值）
K-bit为0x00，表示credit的初始值是0，即master端最大可以接收0个UIH frame
（5）FCS是0x70
4、Frame 165：slave回复的PN message response
（1）Address是0x01，即0000 0001，E/A=1，C/R=0，D=0，server channel=0x0。
解释：
①对于UIH帧，initiator发送给responder，C/R为1，responder发送给initiator C/R为0；这个UIH是responder发送给initiator的，所以设置为0
②这个signal connection是Initiator发起的，所以这个signal connection上所有frame的Address字段的D=0。
（2）Control是0xEF，即1110 1111，如下图所示，可以看出这是一个UIH，P/F=0（UIH的P/F设置为0，Credit Based Flow Control除外）
（3）Length Indicator是0x15，即0001 0101，EA=1，后面跟的数据长度是0x0A
（4）Information是0x81 0x11 0x06 0xe0 0x00 0x00 0x00 0x01 0x00 0x07
解释：
①message type是0x81，即1000 0001，EA=1，C/R=0（用来区分是command还是response，如果是command，则C/R=1，如果是response，则C/R=0）
②message length是0x11，即0001 0001，EA=1，后面跟的数据长度是0x08
③message data是0x06 0xe0 0x00 0x00 0x00 0x01 0x00 0x07
D-bit是0x06，即00 0110，D=0，因为即将建立的连接是initiator发起的，server channel是3；
I-bit为0x0（固定值0x0），CL-bit为0xe，表示支持Credit Based Flow Control
P-bit为0x0，即priority=0
T-bit为0x00（固定值）
N-bit为0x0100=256，即maximum frame size为256 byte，PN messagerequest中时576byte，所以最终在server channel 3上的maximum frame size是256 byte
NA-bit为0x00（固定值）
K-bit为0x07，表示credit的初始值是7，即salve端最大可以接收7个UIH frame
（5）FCS是0xaa
到这里server channel 3的PN交互就完成了
5、Frame 166：master设备发送SABM command，建立RFCOMM DLC，Initiator发起的连接
（1）Address是0x1b，即0001 1011，E/A=1，C/R=1，D=0，server channel=0x3。
解释：
①Initiator发起的command，所以C/R=1，所以Frame 168的回复中对应的Address中的C/R也应该为1。
②这个DLC是Initiator发起的，所以这个DLC上所有frame的Address字段的D=0。
（2）Control是0x3f，即0011 1111，如下图所示，可以看出这是一个SABM command，P/F=1（因为这个SABM command需要一个response，所以设置为1）
（3）Length Indicator是0x01，即0000 0001，EA=1，后面跟的数据长度为0。
（4）FCS是0xD3
6、Frame 168：slave设备收到SABM command，所以要回复一个UA response
（1）Address是0x1b，即0001 1011，E/A=1，C/R=1，D=0，server channel=0x3。
解释：
①Initiator发起的SABM command里面的C/R=1，这个UA response是对SABM command的回复，所以设置C/R=1
②这个DLC是Initiator发起的，所以这个DLC上所有frame的Address字段的D=0。
（2）Control是0x73，即0111 0011，如下图所示，可以看出这是一个UA response，P/F=1（因为这个UA response需要一个SABM command的回复，SABM中P/F设置为1，所以UA response的control中的P/F设置为1）
（3）Length Indicator是0x01，即0000 0001，EA=1，后面跟的数据长度为0。
（4）FCS是0x18
到这里DLC（server channel=3）就建立完成了。
7、Frame 169：master设备发送的MSC message request（这个message要在数据交互前发送）
（1）Address是0x03，即0000 0011，E/A=1，C/R=1，D=0，server channel=0x0。
解释：
①对于UIH帧，initiator发送给responder，C/R为1，responder发送给initiator C/R为0；这个UIH是initiator发起的，所以设置为1
②这个signal connection是Initiator发起的，所以这个signal connection上所有frame的Address字段的D=0。
（2）Control是0xef，即1110 1111，如下图所示，可以看出这是一个UIH，P/F=0（UIH的P/F设置为0，Credit Based Flow Control除外）
（3）Length Indicator是0x09，即0000 1001，EA=1，后面跟的数据长度为4。
（4）Information是0xe3 0x05 0x1b 0x8d,MSC message格式如下
解释：
①message type为0xe3，即1111 0011，EA=1,CR=1（用来区分是command还是response，如果是command，则C/R=1，如果是response，则C/R=0）
②length为0x05，即0000 0101，EA=1，即后面跟着2个字节
③DLCI为0x1b，即0001 1011，EA=1，C/R=1（固定是1），D=0，server channel=3；注意：其实可以认为server channel 3建立的DLC的DLCI为0x6，message中用到DLCI可以直接设置为0x6

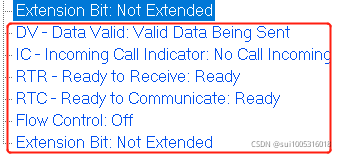

④V.24 signals为0x8d，即1000 1101
（5）FCS是0x70
8、Frame 177：slave设备收到MSC message request，回复MSC message response
（1）Address是0x01，即0000 0001，E/A=1，C/R=0，D=0，server channel=0x0。
解释：
①对于UIH帧，initiator发送给responder，C/R为1，responder发送给initiator C/R为0；所以设置为0
②这个signal connection是Initiator发起的，所以这个signal connection上所有frame的Address字段的D=0。
（2）Control是0xef，即1110 1111，如下图所示，可以看出这是一个UIH，P/F=0（UIH的P/F设置为0，Credit Based Flow Control除外）
（3）Length Indicator是0x09，即0000 1001，EA=1，后面跟的数据长度为4。
（4）Information是0xe1 0x05 0x1b 0x8d,MSC message格式如下
解释：
①message type为0xe1，即1111 0001，EA=1,CR=0（用来区分是command还是response，如果是command，则C/R=1，如果是response，则C/R=0）
②length为0x05，即0000 0101，EA=1，即后面跟着2个字节
③DLCI为0x1b，即0001 1011，EA=1，C/R=1（固定是1），D=0，server channel=3；注意：其实可以认为server channel 3建立的DLC的DLCI为0x6，message中用到DLCI可以直接设置为0x6
④V.24 signals为0x8d，即1000 1101
9、下面就是流控了
（1）frame 170，master发送了一个普通UIH frame，此时slave端的credit应该是变成7-1=6了
（2）frame 171，master发送一个UIH frame（这里面没有information数据），但是有credit，表示master端的credit增加3，即0+3=3
（3）frame 180，slave发送的这个UIH连包含credit和information字段，所以master的credit-1即3-1=2，slave的credit增加4，即6+4 = 10
后续不再介绍。
简单来说：带有credit的的UIH，如果没有information字段，那么只是说明发送端增加多少个credit，如果带有information字段，那么对方的credit-1。
10、DISC、DA、DM
Master的DISC
Slave的DISC
Master的UA response
Slave的DM response
具体含义参考上面的命令分析。
这里有个问题：车机快速断连PBAP，经常会出现PBAP连接不上，稍等一会就可以连接上了

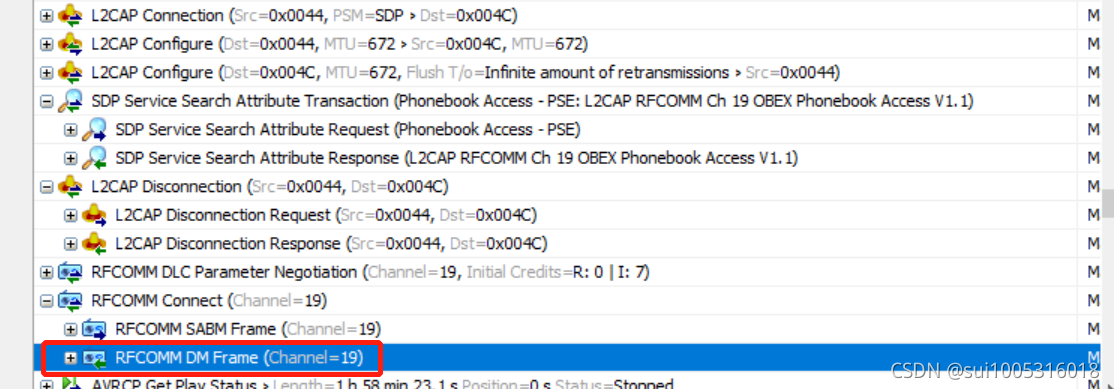

下面是出问题时的air log，可以看到车机去连接RFCOMM的时候，手机断开了，回复DM
后来发现上一次PBAP断开的时候，手机发来的RFCOMM Disconnect，车机没有回应
4、PBAP断开的时候，手机发来的RFCOMM Disconnect，车机回复UA后，录到的btsnoop如下图所示，这样就正常了。
