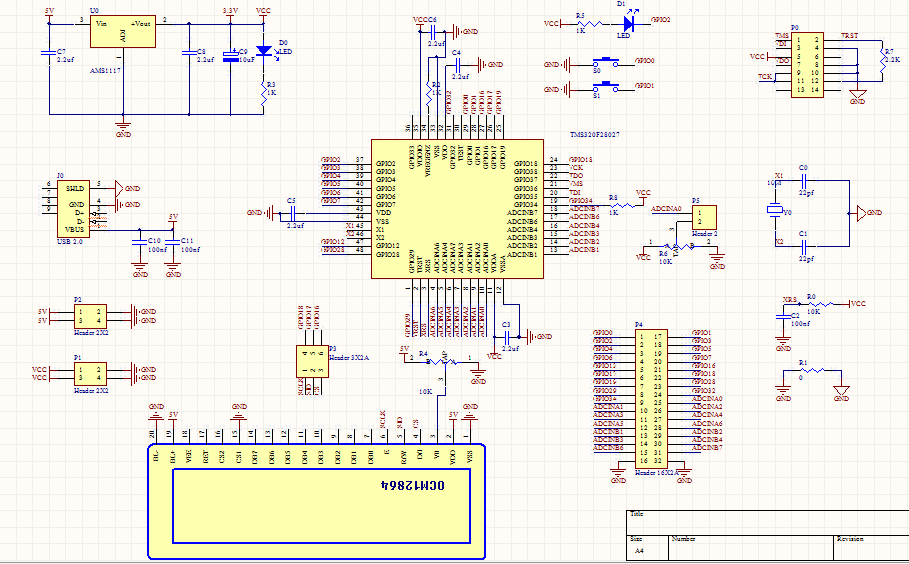

今天我们说的是F28027最小系统的绘画,其实我暂时还没有规划后面要用到什么引脚,所以我很任性的把所有GPIO引脚都接出去了,呵呵,先给大家上一个整体的图:
看着图片是不是比较小,呵呵,没办法,截图最大的了,我晚点会把原理图和PCB上传到下载库和qq群,现在我们来一个个部分的分析。

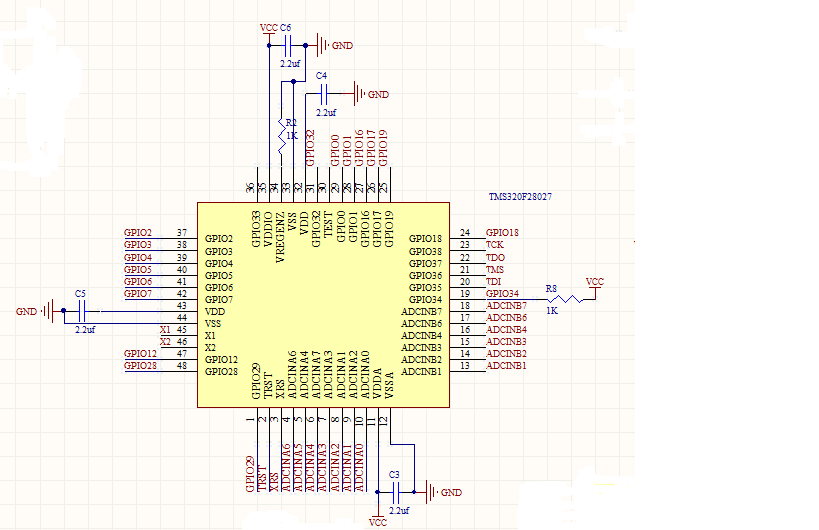

先贴一个芯片管脚图:
首先看下最基础的电源部分

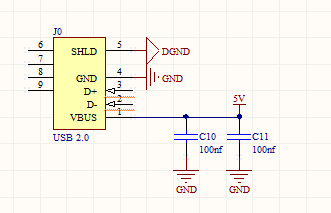

由于我手上没有5V直流电源,所以我采用USB2.0从电脑直接供电的方式,电路图如下:

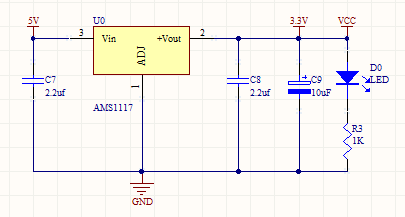

现在电源接进来了, 但是电脑USB电压是5V的,但是我们这个片子工作电压是3.3V,所以还要经过AMS1117-3.3稳压电路转换下工作电压:
最后加了一个5V/3.3V输出接口:
接着我们再来看下下载电路:
