一、散热片准备采用热传导方式在小米10 手机背部接触传导。

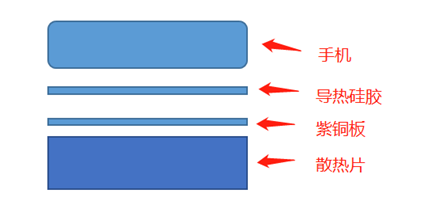

分为3层设计,从接触手机背面到外部分别为导热硅胶片、紫铜板、密齿散热片(风冷方案)或者水冷导热片(水冷方案)。
如图
由于小米10背部有凸出2mm的摄像头
所以采用0.5mm导热硅脂厚度为+1.5mm紫铜板摄像头处镂空处理
二、选用某宝如下导热硅胶垫
其中导热系数4w/mk单位w/mk意义为:

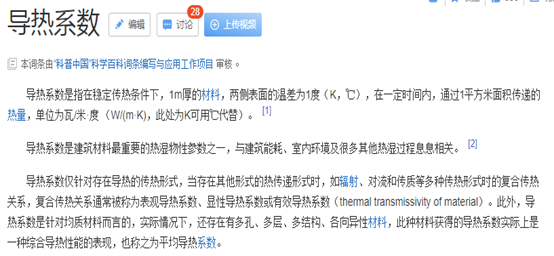

(来自百度百科)
1wm/m²k=1w/mk
三、导热计算

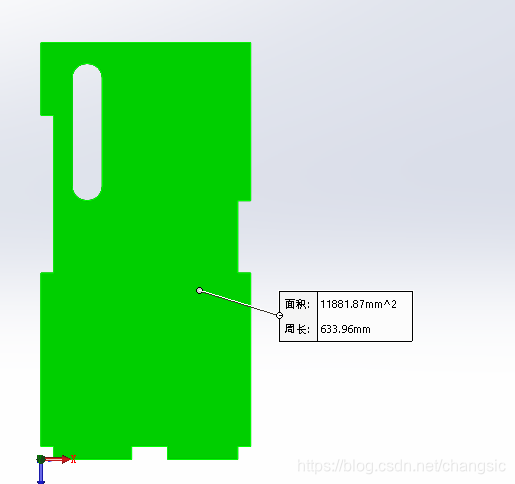

所选材料导热系数为4 w/mk,且导热面积为0.012m²(2023年11月15日更正),导热厚度为0.5mm因此:
传热两侧温度: T = Px0.5x10的-3次方/(4wk/mk*0.012m²)= 0.01P °C
其中P为发热功率
小米10 手机充电功率为30w,假设发热功率为5w
则导热硅胶垫两侧温差为:0.05°C
传热效率较高。
