1. 领域建模

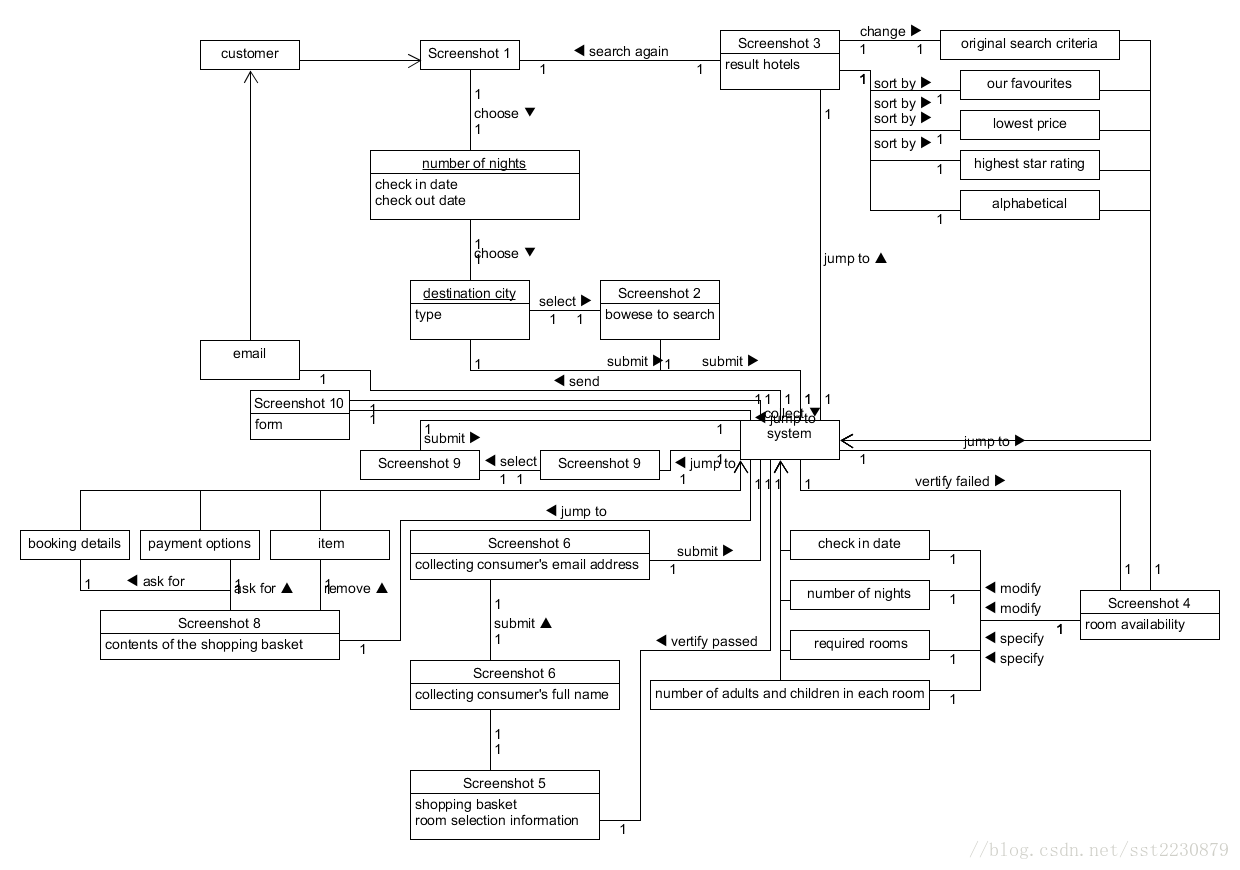

a. 阅读 Asg_RH 文档，按用例构建领域模型。
- 按 Task2 要求，请使用工具 UMLet，截图格式务必是 png 并控制尺寸
- 说明：请不要受 PCMEF 层次结构影响。你需要识别实体（E）和 中介实体（M，也称状态实体）
在单页面应用（如 vue）中，E 一般与数据库构建有关， M 一般与 store 模式 有关
在 java web 应用中，E 一般与数据库构建有关， M 一般与 session 有关

b. 数据库建模(E-R 模型)
- 按 Task 3 要求，给出系统的 E-R 模型（数据逻辑模型）
- 建模工具 PowerDesigner（简称PD） 或开源工具 OpenSystemArchitect
- 不负责的链接 http://www.cnblogs.com/mcgrady/archive/2013/05/25/3098588.html
- 导出 Mysql 物理数据库的脚本
- 简单叙说 数据库逻辑模型 与 领域模型 的异同

数据库建模：

导出脚本：

/*==============================================================*/
/* DBMS name:      MySQL 5.0                                    */
/* Created on:     2018/4/24 19:25:11                           */
/*==============================================================*/drop table if exists t_card;drop table if exists t_cardhoder;drop table if exists t_city;drop table if exists t_customer;drop table if exists t_hotel;drop table if exists t_order;/*==============================================================*/
/* Table: t_card                                                */
/*==============================================================*/
create table t_card
(email                longtext not null,card_number          char(10),card_security_code   char(10),expiry_date          char(10),primary key (email)
);/*==============================================================*/
/* Table: t_cardhoder                                           */
/*==============================================================*/
create table t_cardhoder
(title                longtext,first_name           longtext,last_name            longtext,address1             longtext,address2             longtext,city                 longtext,state                longtext,country              longtext,postcode             longtext,evening_telephone    longtext,email                longtext not null,primary key (email)
);/*==============================================================*/
/* Table: t_city                                                */
/*==============================================================*/
create table t_city
(city                 longtext,hotel                longtext not null,primary key (hotel)
);/*==============================================================*/
/* Table: t_customer                                            */
/*==============================================================*/
create table t_customer
(full_name            longtext,email                longtext not null,special_requirement  text,smoking              bool,primary key (email)
);/*==============================================================*/
/* Table: t_hotel                                               */
/*==============================================================*/
create table t_hotel
(hotel                longtext,room                 longtext not null,primary key (room)
);/*==============================================================*/
/* Table: t_order                                               */
/*==============================================================*/
create table t_order
(room                 longtext not null,t_c_email            longtext,time                 date,email                bool,primary key (room)
);alter table t_card add constraint FK_Reference_1 foreign key (email)references t_customer (email) on delete restrict on update restrict;alter table t_cardhoder add constraint FK_Reference_6 foreign key (email)references t_card (email) on delete restrict on update restrict;alter table t_hotel add constraint FK_Reference_2 foreign key (hotel)references t_city (hotel) on delete restrict on update restrict;alter table t_order add constraint FK_Reference_3 foreign key (room)references t_hotel (room) on delete restrict on update restrict;alter table t_order add constraint FK_Reference_4 foreign key (t_c_email)references t_customer (email) on delete restrict on update restrict;

数据库逻辑模型 与 领域模型 区别：
数据模型是系统设计，以及实现的一部分，描述的是对用户需求在技术上的实现方法。用户不需要关心系统的数据模型，但是必须关注领域模型，因为领域模型反映的是问题域的相关业务概念以及其关系，领域模型是用户业务描述的高度抽象，来源于业务需求的描述，同时又可以帮助用户和需求分析人员更好的理解业务需求。
