安信可Ra-07H轻松入网阿里云物联网平台 LinkWAN 笔记；

前言

本篇主要讲解安信可的LoRaWAN模组Ra-07H的物联网云平台接入过程，涉及到源码编程，模组烧录，硬件接线，服务器等，环境为阿里物联网平台，对应网关也是在售的RAK系列网关。

阿里云物联网的产品部署以及秘钥三元组获取等内容。主旨在于帮助用户快速搭建LoRaWAN的生态物联网架构，实现快速量产部署。

LinkWAN与LoRaWAN：由于使用的是阿里的LoRaWAN网关以及物联网控制台生态，所以我们称阿里的LoRaWAN为LinkWAN,可以理解为对接了阿里云服务器的LoRaWAN 。

ASR6501：ASR6501是一颗带有LoRa收发器的MCU，可以直接对他编程，内核为赛普拉斯的M0核和LoRa芯片SX1262。

源码编程下载

源码地址：点击下载源码
IDE：参考环境搭建手册下载或者直接联系我们
工程在如下目录下开启：

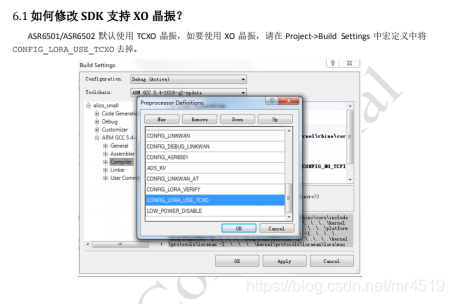

注意：环境搭建源码编译正常以后需要修改一下我们的Ra-07H的晶振，我们07默认是XO晶体，所以要做修改，步骤如下图所示。

模组调试

Ra-07H的linkWAN程序使用的是LoRaWAN的指令标准，并且都是采用串口控制，单片机串口键入AT指令达到指挥07完成相应功能。

串口接线如下

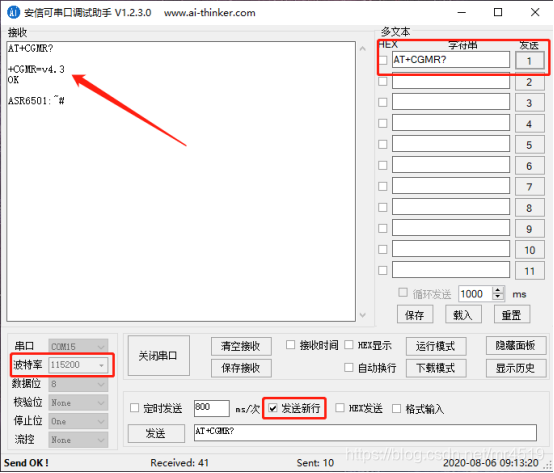

扣上天线后把接好的设备插到电脑串口上，打开串口调试助手，发送如下指令正确返回。
助手工具点击跳转工具链接

网关配置

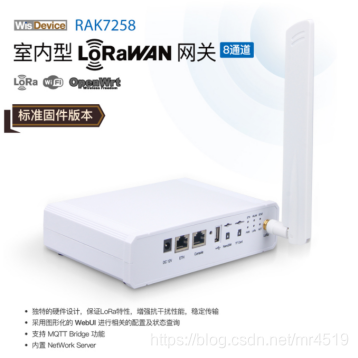

网关型号：RAK7258

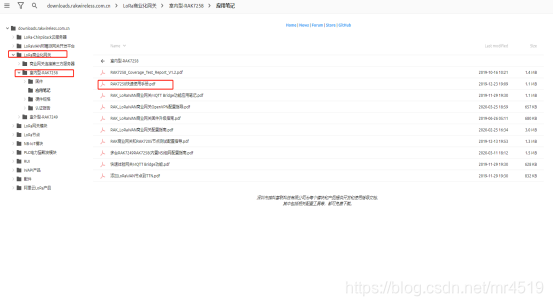

入网方法有两种，这里主要讲解无线连接方式，以太网连接通过网线插路由DHCP分配IP的方式，网关详细使用手册参考如下网址
资料地址

（1）找到如下SSID名格式的开放热点连接（网关热点），按照手册说明浏览器进入网关后台。

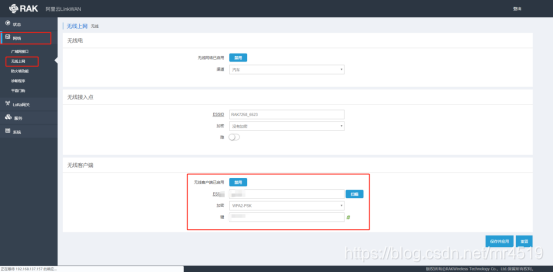

（2）找到网络——无线上网——启用，无线客户端部分配置路由接入点——保存应用退出，重启网关。

（3）网关重启一段时间以后，打开路由后台查看网关是否上线，上线后记住分配的IP以便于下次登入网关后台

服务器配置

一、网关配置
此步骤主要是在云平台添加网关，让网关上线
（1）注册账号
使用的是阿里云服务器，进入如下地址实名认证注册
阿里云

（2）物联网网络管理平台

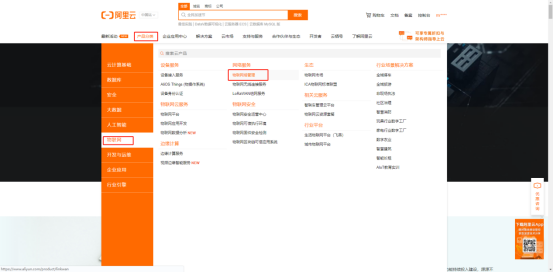

成功注册以后，选择产品分类——物联网——物联网络管理——控制台（立即开通）

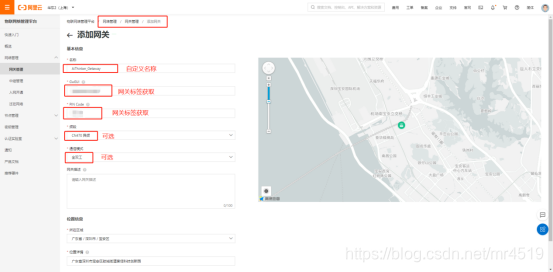

（3）添加网关
进入控制台以后点击网络管理添加网关，如下图所示，填写参数以后选择添加。

二、凭证创建——物联网络管理平台
这里的节点并不是购买网关的配套节点，是在物联网络管理平台申请购买的节点秘钥，入网凭证等信息，详细步骤如下
（1）申请秘钥
此秘钥对应的协议版本秘钥，需要向平台购买，购买完了以后你还需要回到这里输入数量，申请，然后他会给你下发。

下发如下图所示，是一个表格文件，可以保存到本地。

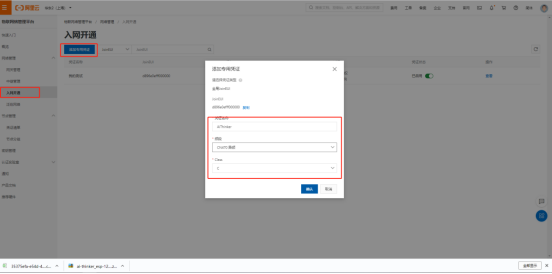

（2）添加入网凭证

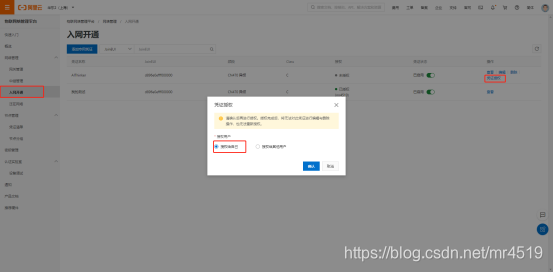

（3）凭证授权

三、产品添加——物联网平台

进入物联网平台控制台，左边菜单栏找到进入创建产品，选择直连设备,LoRaWAN,凭证信息选择在物联网络管理平台创建的凭证;

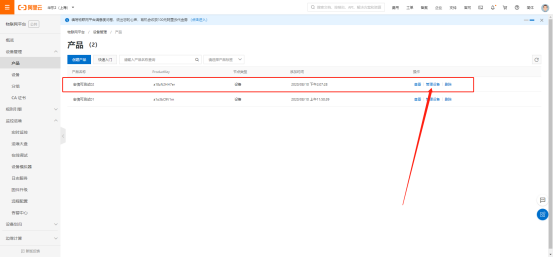

创建成功后左边菜单栏再次点击产品，选择自己刚才创建的产品点击管理设备;

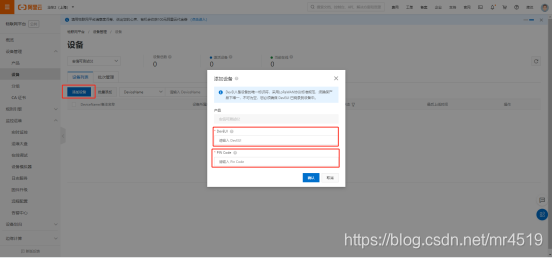

此页面点击添加设备，在弹窗中输入购买的申请下来的DevEUI,PINcode，确认创建设备

出现如下窗口说明设备创建成功，记住分配的joinEUI和DevEUI，下一步入网需要用到

节点入网

一、串口调试

将接好线的串口调试工具和模组插入电脑端口，打开串口调试助手

二、入网指令编辑

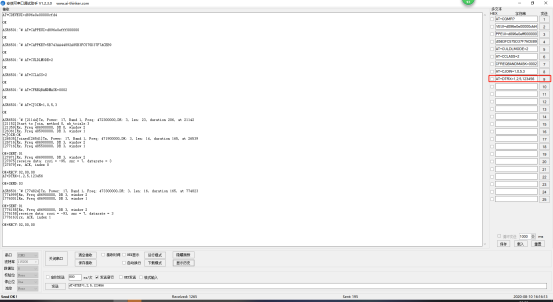

编辑如下指令，按顺序串口输入出现+JION:OK说明入网成功，其中的“CDEVEUI”，“CAPPKEY”是申请秘钥时候下发的，“CAPPEUI”则是创建产品设备的时候分配的，其他参数均为入网前的信道模式配置，左后一条JOIN为加入网关。

AT+CDEVEUI=“秘钥中的EUI”
AT+CAPPEUI=d896e0efff000000
AT+CAPPKEY=“秘钥中的KEY”
AT+CULDLMODE=2
AT+CCLASS=2
AT+CFREQBANDMASK=0002
AT+CJOIN=1,0,5,3

三、数据上行测试

此部分在上面入网成功的基础上我们代开助手窗口，以及服务器控制台的在线调试窗口，进行数据上报测试
串口助手做如下键入发送“AT+DTRX=1,2,5,123456”

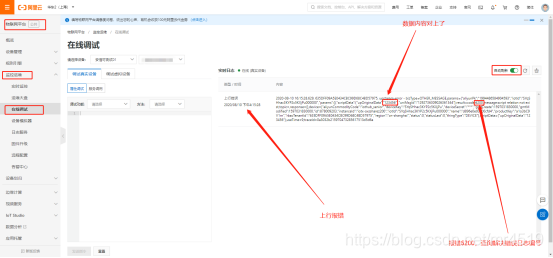

此时我们进到控制台的监控运维菜单下的在线调试页面中，可以看到有一条数据上来

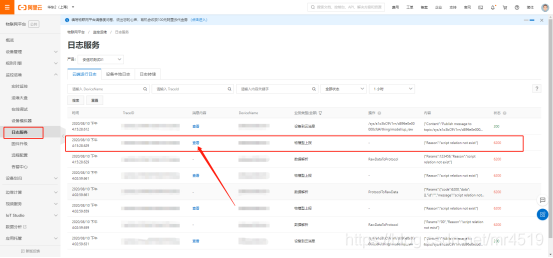

日志查询，通过点击日志查看是由于数据结构不对，我们还需要做数据解析才能实现自己想要的数据上行类型

点击产品做数据解析的代码编写就可以解决这个上行报错，这里就不做过多讲解

IOT产品创建——温湿度（实例）

此节引用了实例教程，不走透传测试，实例为IOT平台自带的生态实例，可以直接接入使用，网关入网以及秘钥申请参考上节内容。

一、创建产品
登录IOT平台
物联网管理平台

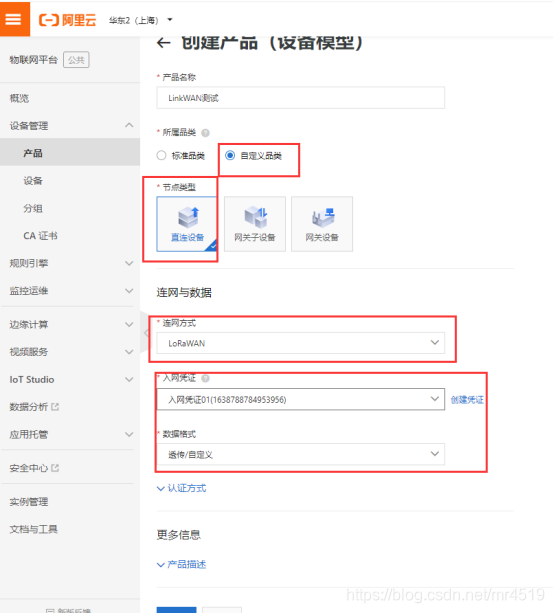

进入设备管理-产品-创建产品

根据下面填写产品信息
产品名称：可填写任意名称
所属品类：自定义品类
节点类型：直连设备
连网方式：LoRaWAN
入网凭证：从表单选择，这个实际上是在前面的LinkWAN平台中创建的入网凭证（需要授权给自己后才能在这里看到）
数据格式 透传/自定义

二、产品功能定义
选择设备管理 > 产品，单击产品对应操作栏中的查看

功能定义 > 编辑草稿，单击自定义功能 > 添加自定义功能

三、添加组件设置属性
添加自定义功能弹框中，功能类型选择属性
添加温湿度属性

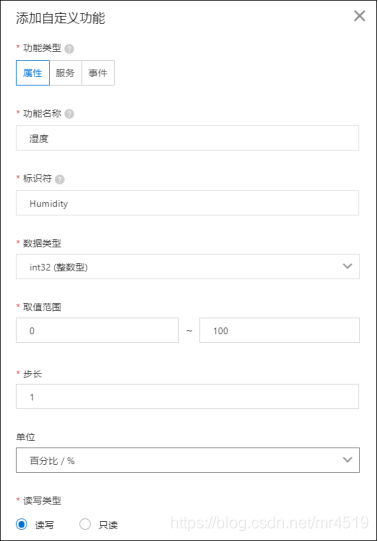

添加湿度属性

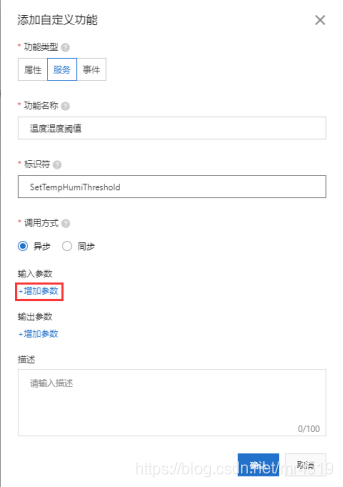

添加温湿度阈值服务，设置名称和标识符

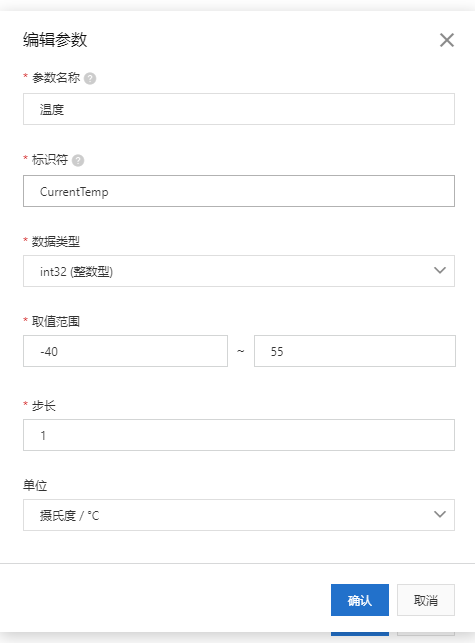

点击输入参数-增加参数，分别添加4个参数

参数添加完成后点击确认


增加输出参数

添加完参数后点击保存

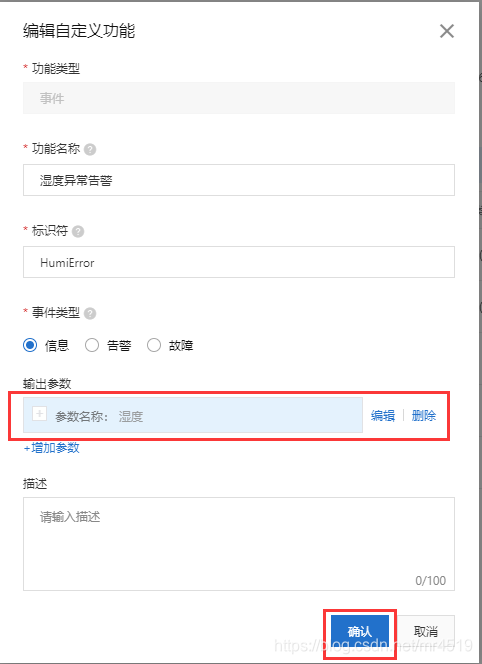

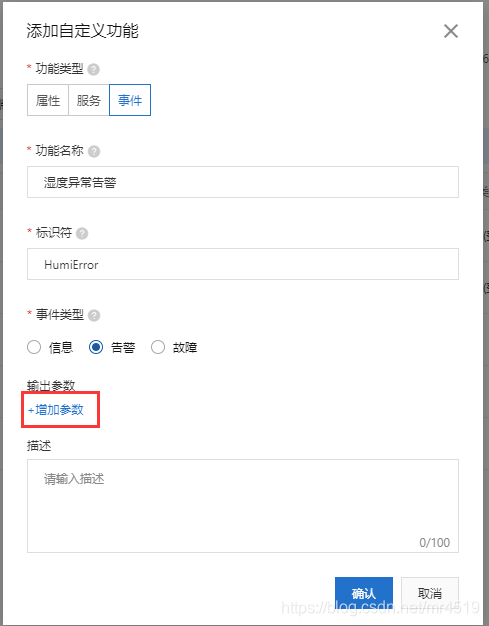

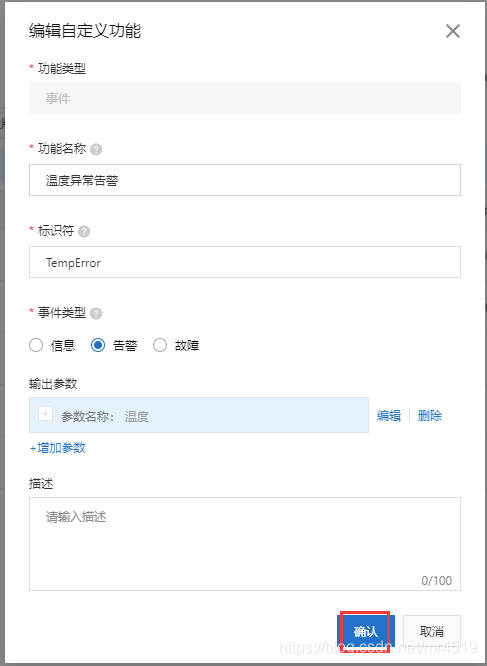

添加湿度异常告警

添加输出参数

添加完参数点击确认

四、上线发布

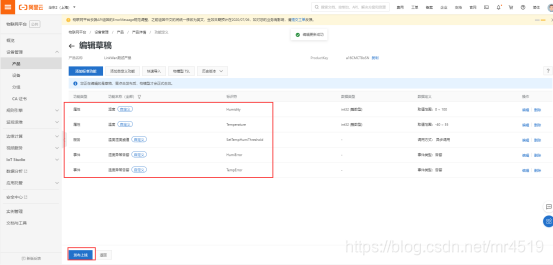

此时产品功能定义完成了，点击发布上线完成设置（核对一下添加结果）

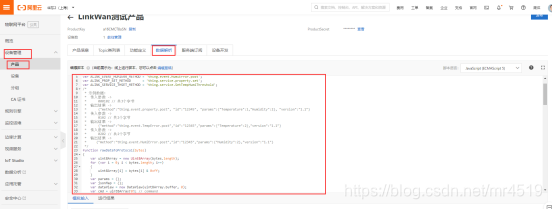

五、脚本开发

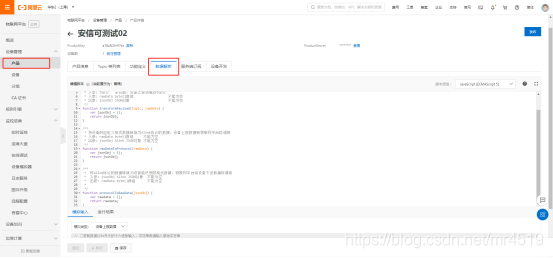

进入设备管理-产品-数据解析，给下面位置添加解析脚本（由于数据是以自定义格式透传到平台，所以需要添加脚本来解析自定义协议。）

脚本参考
https://iot.console.aliyun.com/product/productDetail/a16CMCT8oSN/func?current=4
这里注意最后需要补充一个函数
function transformPayload(value)
{
return value;
}

添加完成测试脚本后点击保存

六、物联网平台添加设备

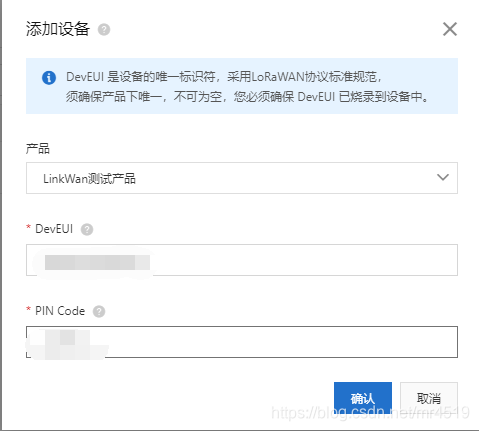

进入设备管理-设备-设备列表-添加设备

产品选择我们刚建立的产品DevEUI和PIN Code需要提前烧录到模组中，这些信息会贴在产品外壳上

添加完成后可以转到LinkWAN平台查看自动生成了一个分组，并设置了数据流转:

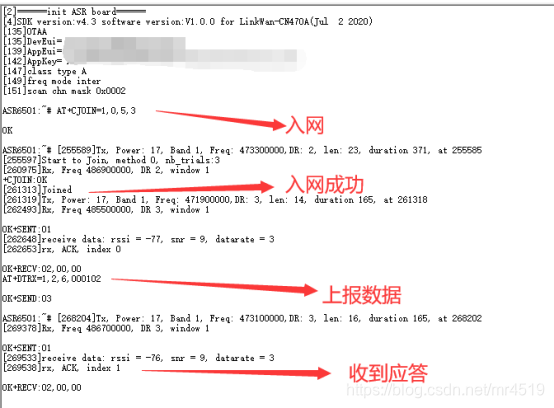

七、数据上报

将添加到平台上的模组上电
执行AT+CJOIN=1,0,5,3入网
执行AT+DTRX=1,2,6,000102上报数据

登录IOT平台进入设备管理-设备-对应设备查看

选择物模型数据-运行状态 打开实时刷新，查看上报的数据
例如
AT+DTRX=1,2,6,000102上报湿度2温度1
AT+DTRX=1,2,6,000304上报湿度3温度4
上报完成后网页端的数据也会同步刷新(需要打开自动刷新)

八、参考资料链接
最佳实践
资料
温湿度传感器示例
示例
