硬件学习（二）VCC（电源）和GND（地）之间接电容的作用

电路

 1、在直流电源和地之间并接电容的电容可称为滤波电容．滤波电容滤除电源的杂波和交流成分，压平滑脉动直流电，储存电能．取值一般100－4700uF．取值与负载电流和对电源的纯净度有关，容量越大越好．有时在大电容傍边会并有一个容量较小的电容，叫高频去耦电容．也是滤波的一种型式用来滤除电源中的高频杂波以免电路态产生自激，稳定电路工作状．取值一般0．1－10uF．取值与滤除杂波的频率有关．

这样接的作用一般叫“退耦”，也叫“退交连”、“旁路”电容，常按排在电源供给、IC和功能模块电路附近。以无感的瓷片、独石电容为佳。
作用是为高频信号提供通路，减小电源内阻，去除电源和地线在敷铜板上“走长线”的影响，防止公用电源的各部分电路之间的“有害交连”等等。常用10nF。

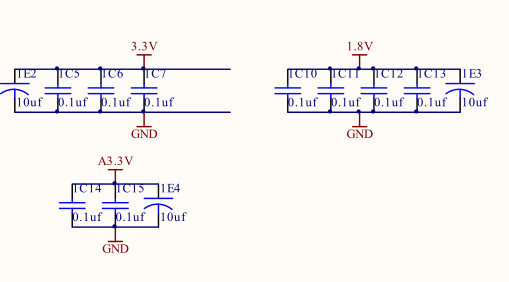

2、在开发板上，通常直流电源和地之间有很多0.1uF非电解电容和10uF的电解电容。

这些电容，目的是使电源线和地线之间为低阻抗，电源接近理想电压源。你要说是滤波作用也可以，但需要弄清楚是滤什么波。不是滤电源的纹波，而是某芯片电流发生变化在电源线上造成的纹波，使其不影响其它芯片。
使用0.1uF无极性电容和10uF电解电容并联，是因为电解电容的寄生电感比较大，消除高频纹波能力较差。而无极性电容寄生电感小，滤除高频纹波能力较好。但若根据低频的要求选择容量，则无极性电容体积太大，成本也高，电解电容体积小，同样容量价格较便宜。故采用两种电容并联。
你自己设计电路，也应该这样使用，而且各电容位置和走线很有讲究。
只能说两句原则：
1）各小容量的无极性电容两端到芯片的电源引脚和地引脚联接线尽可能短，越短越好。
2）电源通常由其它电路板引入，电解电容通常每块电路板上只有一个两个。一个电解电容的话，放到电源进入该电路板之处。此时电解电容当然离各芯片较远，但因电解电容主要在较低频率起作用，所以稍远一点没有关系。如果该电路板上用两支电解电容，另一支放到耗电最多的芯片附近。
这些和电路板元件布局、地线的走线安排(多层板通常有地层)都有关系

10MHz以下的噪声0.1μF电容效果好
按C=1/F，即10MHz取0.1μF

简单的说是，将干扰通过电容接地
