总结:
点抽稀三种方法供参考:
方法1,SubPoints工具,可以参考链接:
https://www.cnblogs.com/liweis/p/4891021.html
http://www.cnblogs.com/liweis/p/4877114.html
工具如下:
链接:https://pan.baidu.com/s/12YqrKzYLcGL7Jt0fNL9Nvg
提取码:m972
方法2,通过label实现抽稀,下述示例是基于方法2。
链接:https://pan.baidu.com/s/111jl3WDBIlUFxygYi1VZoQ
提取码:94en
方法3,Subset Features(子集要素)工具是 ArcGIS 地统计分析模块的一个工具,该工具可将数据按照百分比进行抽稀,生成两个结果数据集,一个是抽稀后保留的数据,另一个是互补的那一部分数据。
需求(基于方法2实现):
arcgis针对不同图层符号压盖的解决方法你能想到的有哪些呢?
比如在1:500比例尺下,不压盖,但是在1:2300比例尺下压盖?
回答:
(1)避让,一定是符号和标注都要避让,但是Arcmap只有对标注进行避让,用label来进行避让,比如:遇到两个label在一起,只显示一个label,另外一个label不显示。
(2)如果是POI数据,可通过用抽稀的方法把符号和标注做到一起进行避让,把poi符号做到标注里,通过修改标注的避让。
(3)两个图层分别都进行抽稀后,两个图层叠在一起,图层之间的符号和标注会自动避让,不会出现A图层某些要素压盖B图层的情况。
(4)扩展:(制作电子地图思路:每个级别显示不同的内容,通过定义查询控制。)
技术思路:
本篇博客主要对同一图层的POI点和多个图层的POI点使用Maplex LabelEngine进行抽稀。
步骤:
(1)设置数据框的标注引擎为“Maplex LabelEngine”
(2)分别对p1和p2图层添加字段,并赋值为“p1”、“p2”;
(3)合并图层p1、p2,合并后的图层名,例如“p1_Merge2”
(4)对合并后的图层执行抽稀操作,具体见视频。

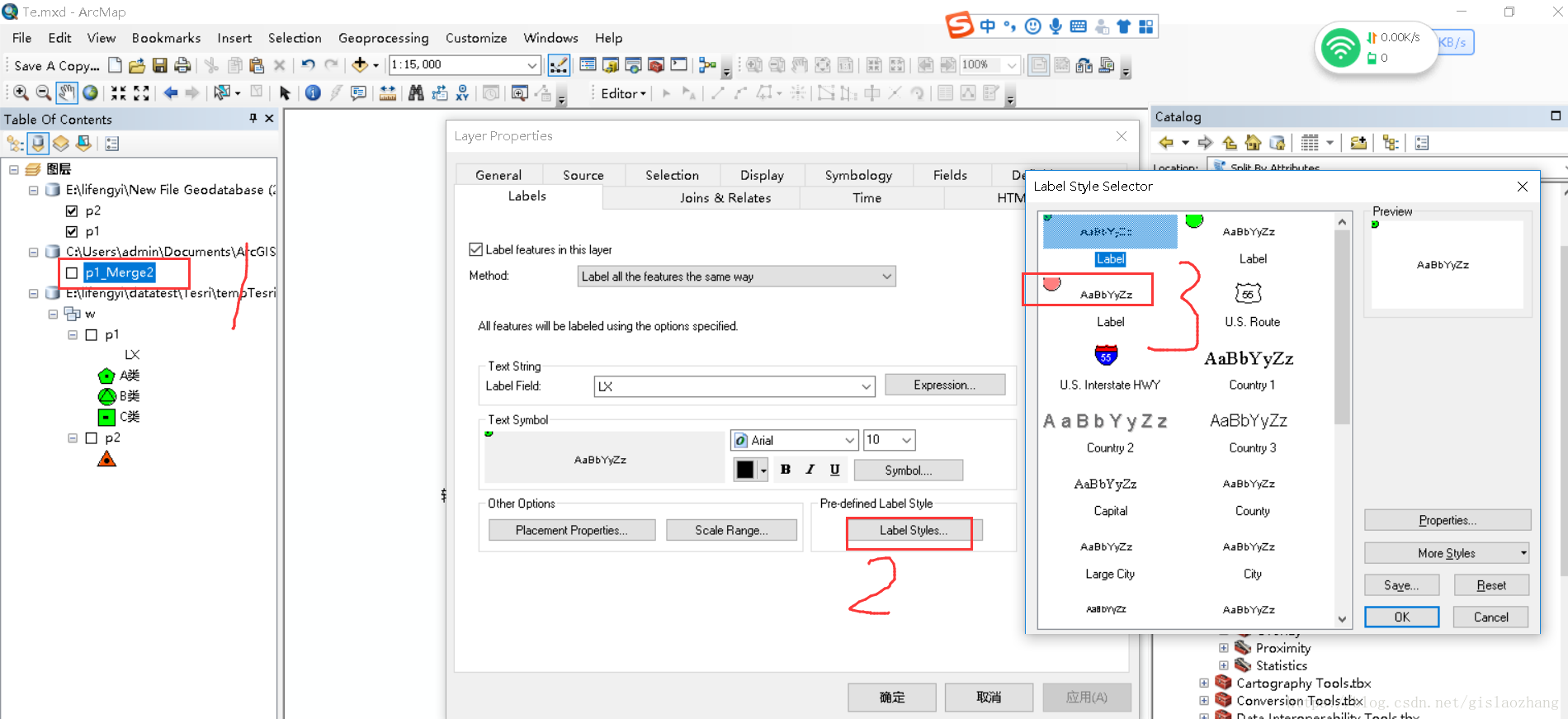

(5)保存p1_Merge2的LabelStyle
(6)使用split by attributes工具将图层p1_Merge2基于字段“layer”进行分离图层,例如分离后的图层名称为“p1”、“p2”;
(7)加载分离后的图层“p1”、“p2”;
(8)分别对“p1”和“p2”图层执行抽稀步骤,具体见视频操作,其中“p1”图层的抽稀,先对p1进行标注分组,例如分为A、B、C三组,然后添加之前保存的“LabelStyle”,最后分别选择A、B、C组的符号样式。
最终的效果图如下:
具体操作视频:
链接:https://pan.baidu.com/s/1Yplto-TKdY2WE6Zg1Cv22A
提取码:0eaj
参考资料:
ArcGIS Maplex点抽稀设置【一】_GIS大奔-CSDN博客 ArcGIS Maplex点抽稀设置【一】
ArcGIS Maplex点抽稀设置【二】_GIS大奔-CSDN博客 ArcGIS Maplex点抽稀设置【二】
