 2.DHCP中继网络实验

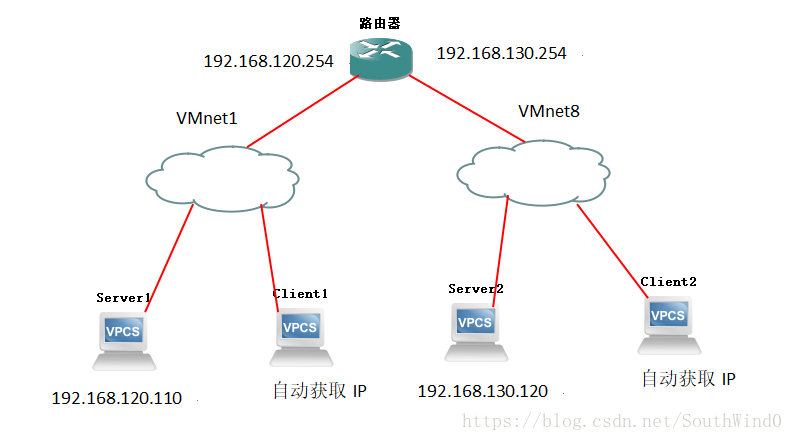

2.1网络拓扑图

2.2实验环境

(1)基于Vmware Workstation虚拟环境,用RedHat虚拟机克隆出4台虚拟机,分别为DHCP Server(对应图中Server1)、路由器、DHCP 中继(对应图中Server2)、DHCP Client(对应图中Client2),另外一台DHCP Client(对应图中Client1)使用物理机win10。

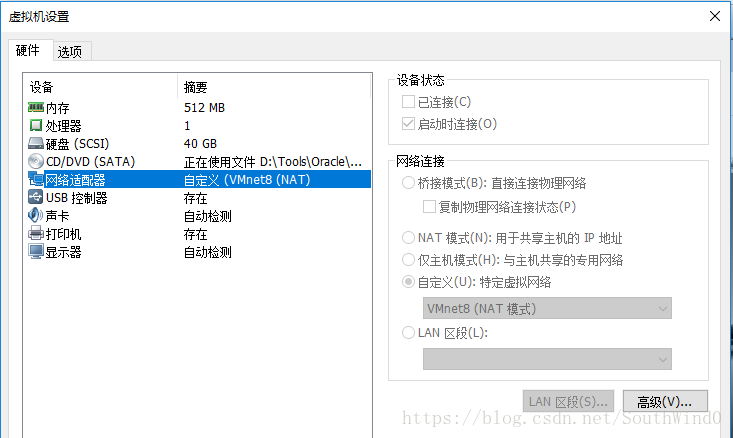

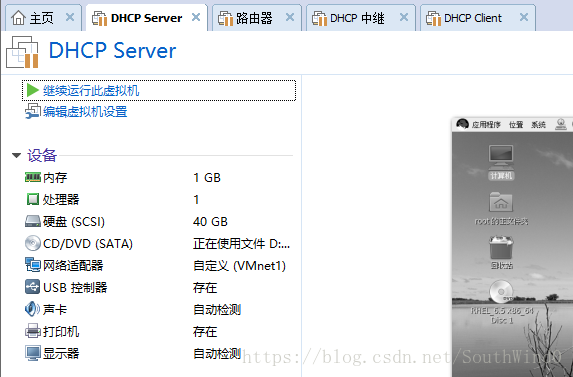

(2)DHCP Server设置如下:

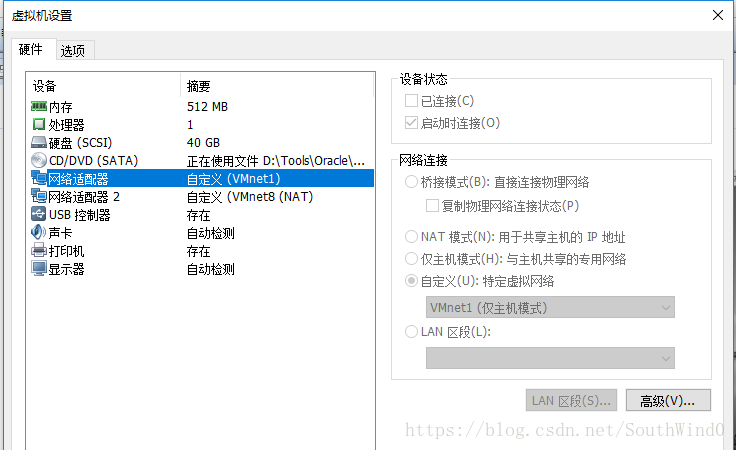

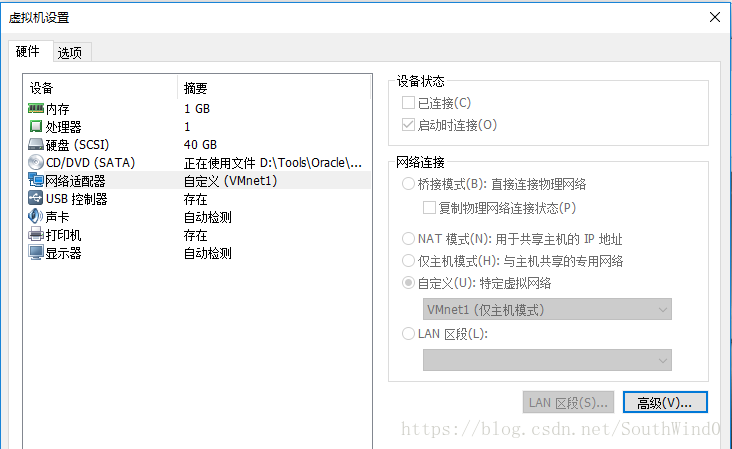

路由器设置如下,添加一个网络适配器2:

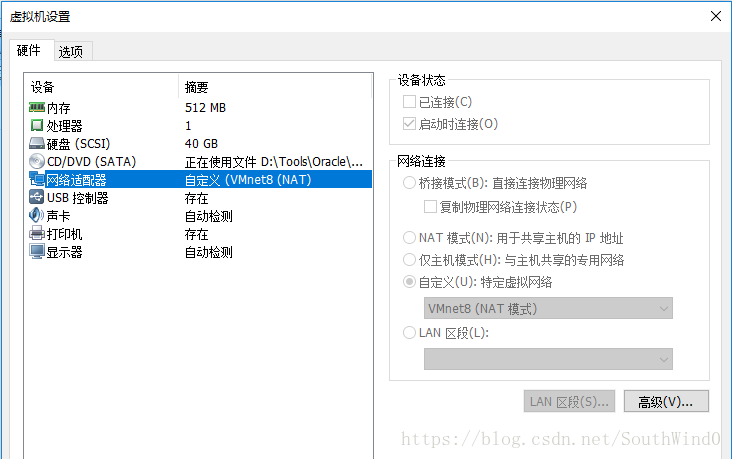

DHCP 中继设置如下:

 DHCP Client设置如下:

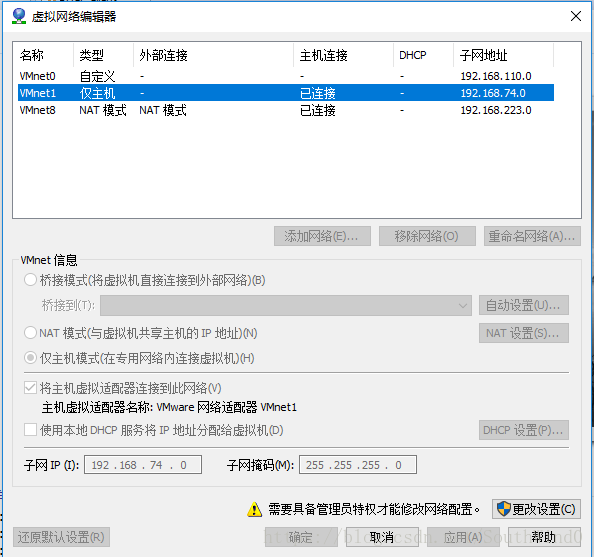

编辑>虚拟网络编辑器,其中VMnet1和VMnet8的Vmnet信息,去掉“使用本地DHCP服务将IP地址分配给虚拟机”。

2.3实验过程

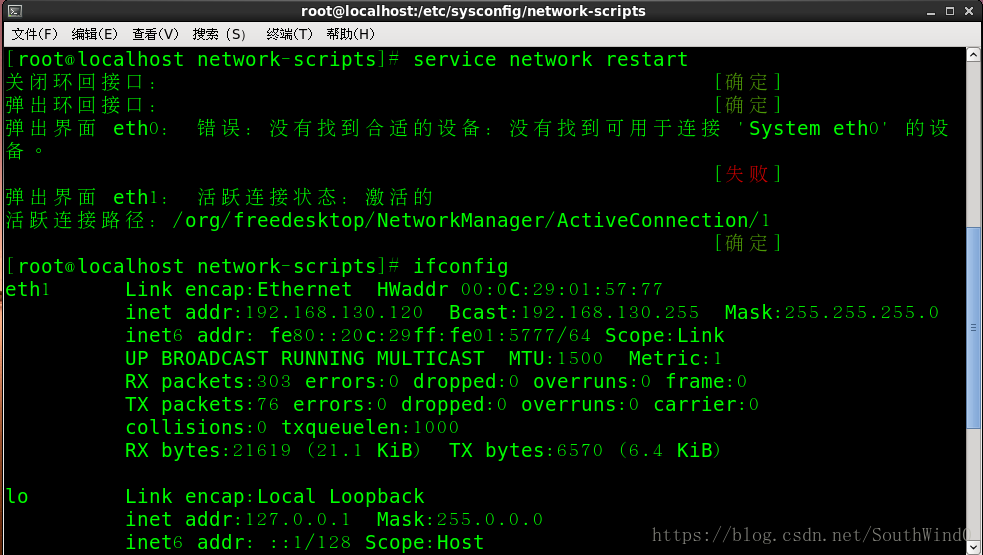

1)路由器

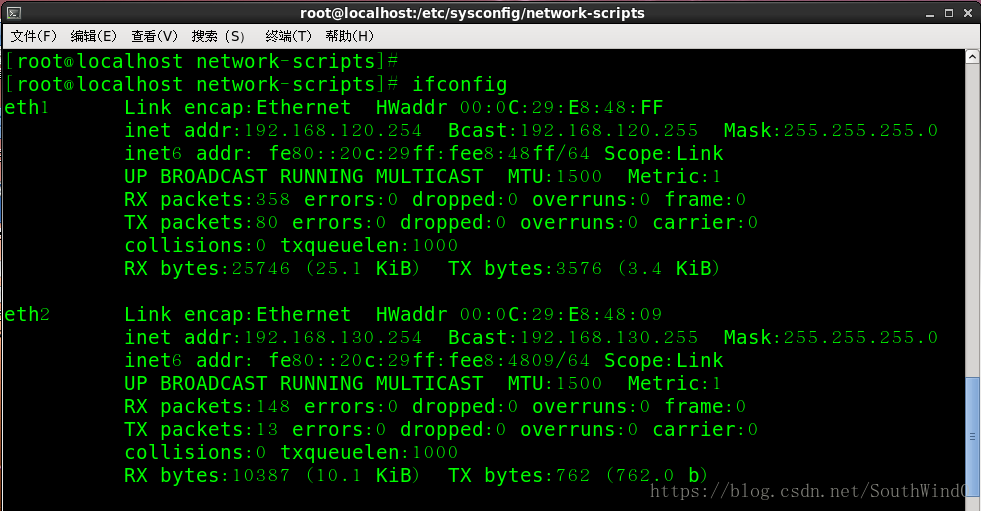

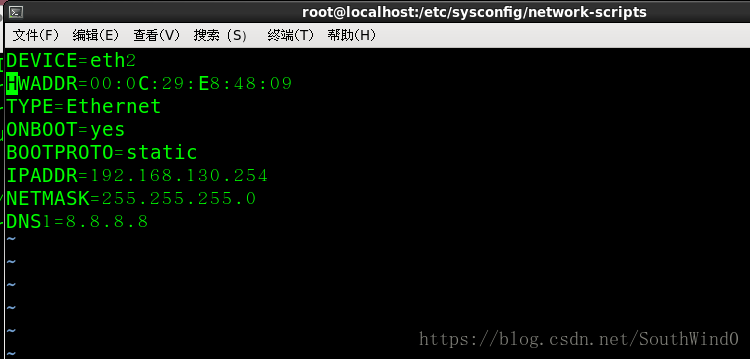

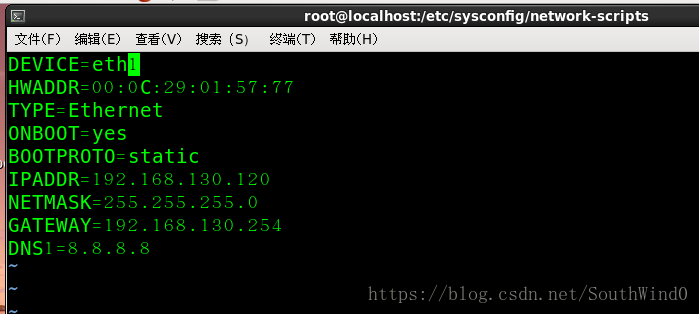

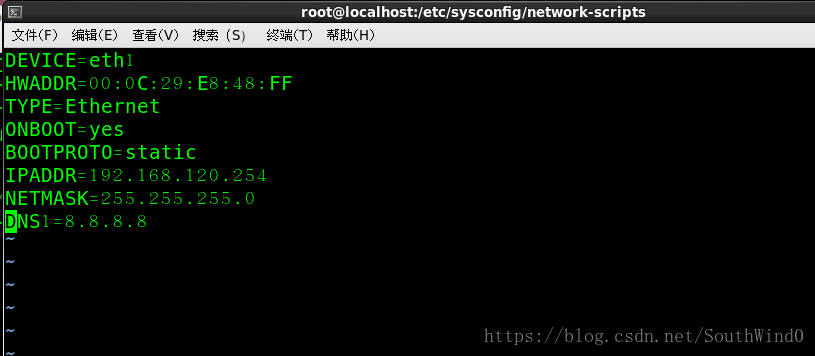

首先ifconfig查看IP信息,接着进入/etc/sysconfig/network-scripts/目录下编辑ifcfg-eth1、ifcfg-eth2,保存之后使用service network restart重启network服务,再次查看IP信息。

主要命令如下:

ifconfig

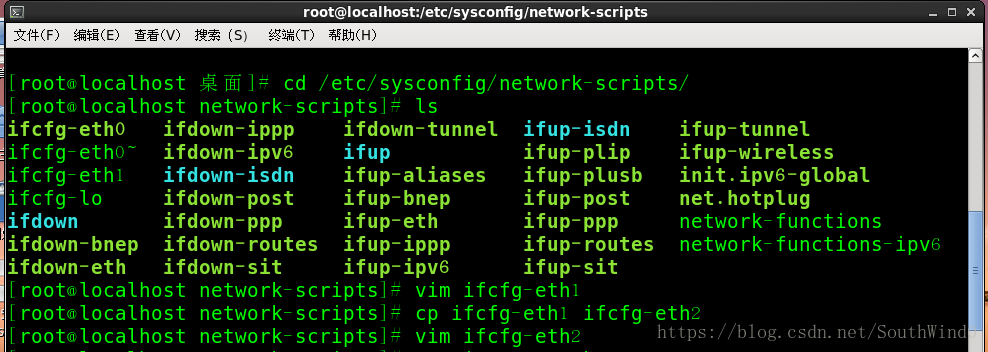

cd /etc/sysconfig/network-scripts/

vim ifcfg-eth1

cp ifcfg-eth1 ifcfg-eth2

vim ifcfg-eth2

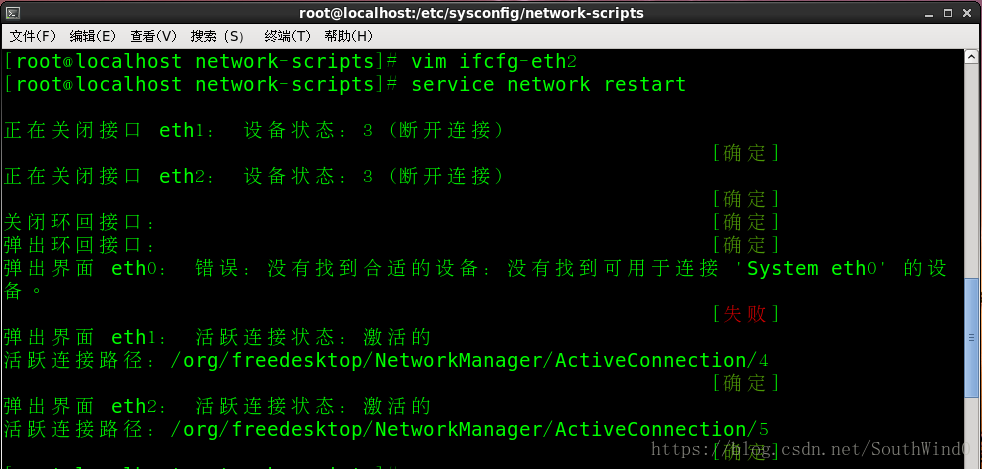

service network restart

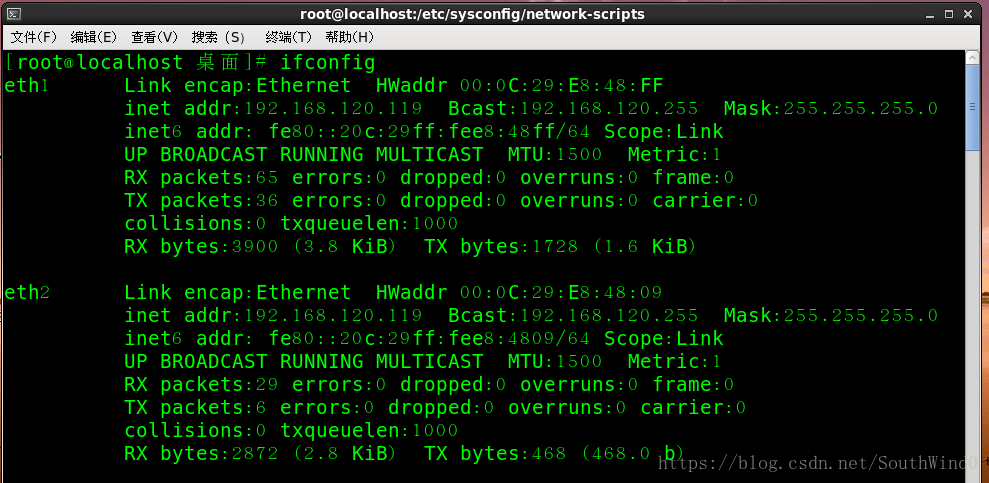

ifconfig

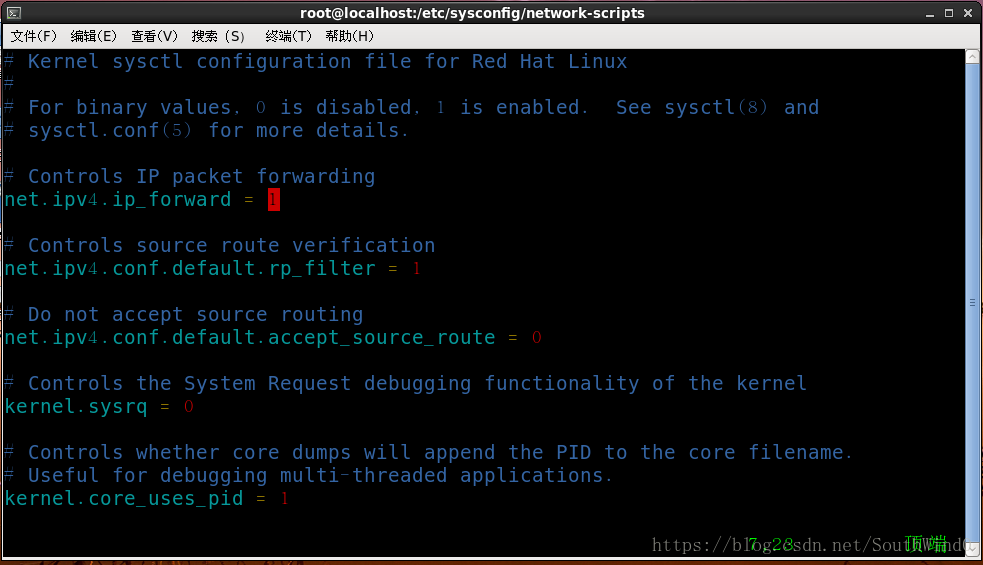

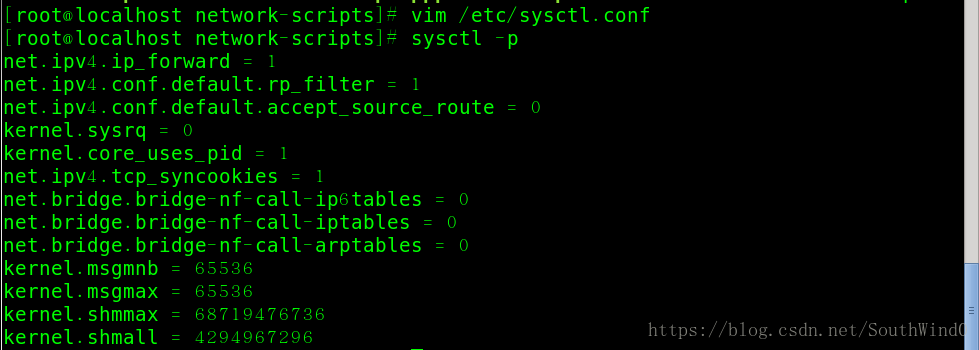

vim /etc/sysctl.conf

sysctl -p

截图如下:

2)中继

首先进入/etc/sysconfig/network-scripts/目录下,编辑vimifcfg-eth1,保存之后使用service network restart重启network服务,查看IP信息和路由信息。接着mount /dev/sr0 /mnt挂载光盘,使用rpm安装dhcp,安装完成后进入/etc/sysconfig/目录下,编辑dhcrelay文件,保存后重启此服务。最后关闭iptables和SELinux服务。

(1)配置IP

cd /etc/sysconfig/network-scripts/

vim ifcfg-eth1

service network restart

ifconfig

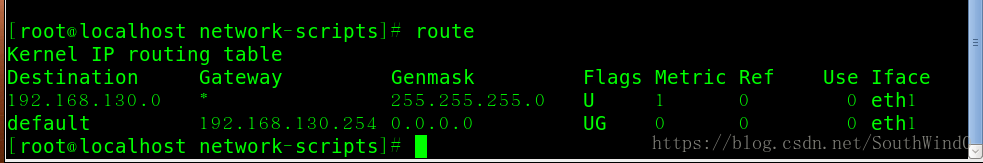

route

(2)安装dhcp

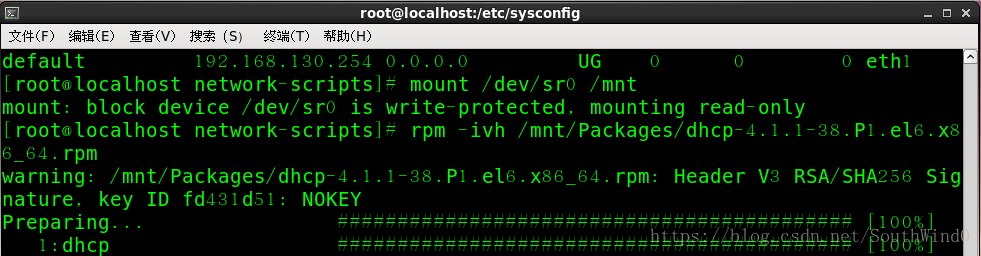

mount /dev/sr0 /mnt

rpm -ivh /mnt/Packages/dhcp-4.1.1-38.P1.el6.x86_64.rpm

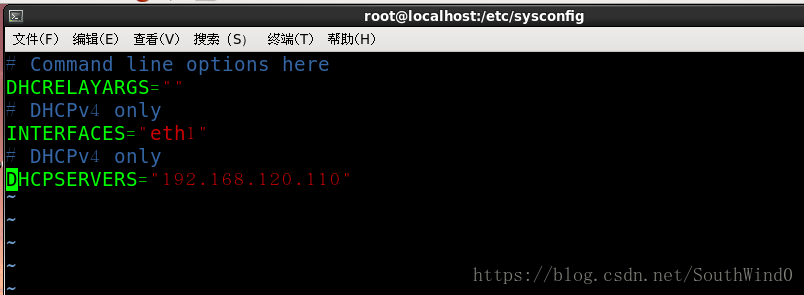

(3)编辑dhcrelay

cd /etc/sysconfig/

vim dhcrelay

service dhcrelay start

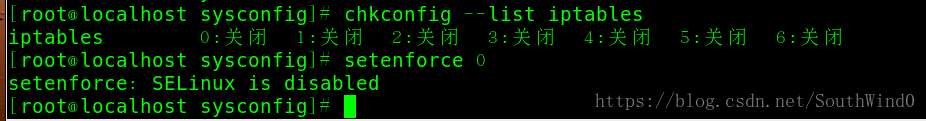

(4)关闭防火墙

chkconfig --list iptables

setenforce 0

运行截图如下:

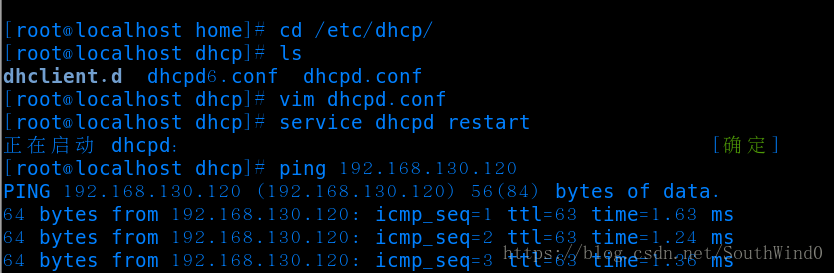

3)DHCP Server

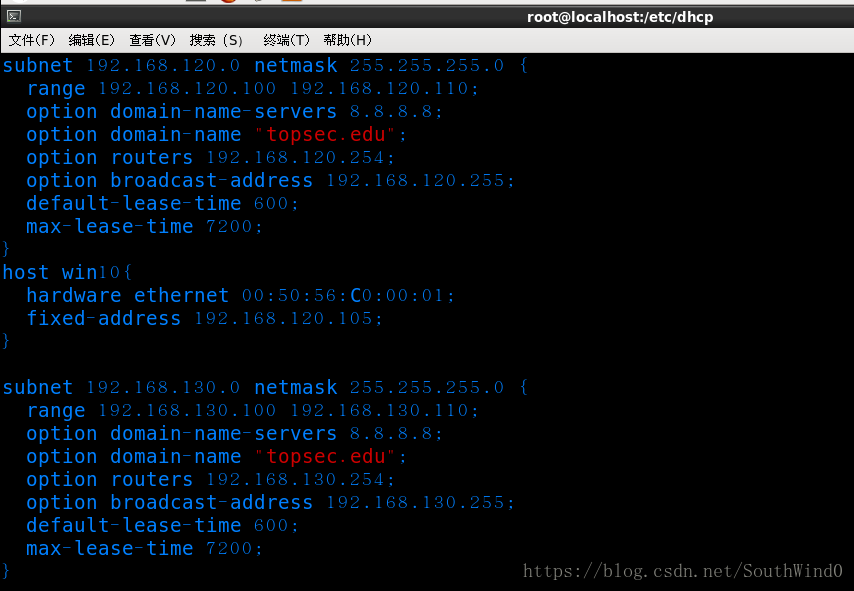

首先进入/etc/dhcp/目录下,然后编辑dhcpd.conf,保存后使用service dhcpd restart命令重启dhcpd服务。

主要命令如下:

cd /etc/dhcp/

ls

vim dhcpd.conf

service dhcpd restart

运行截图如下:

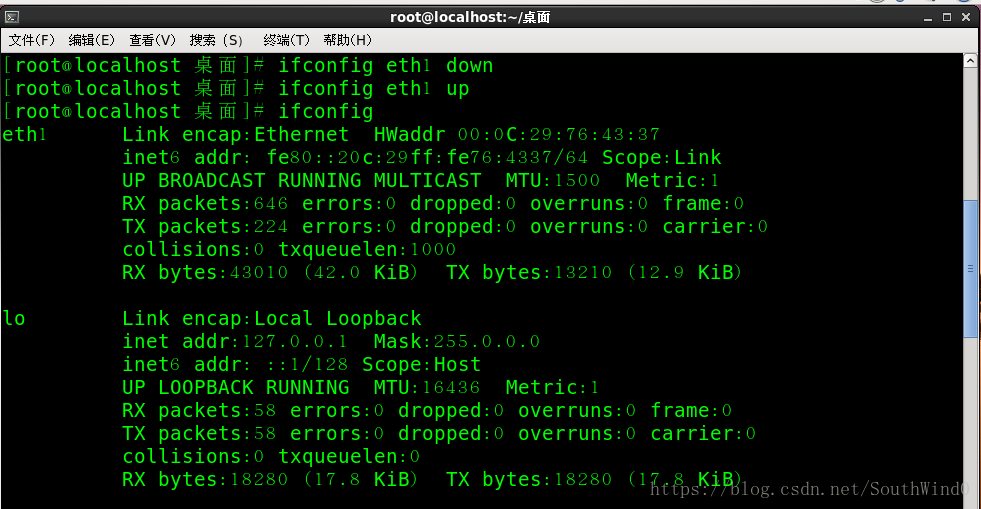

4)DHCP Client

命令如下:

ifconfig eth1 down

ifconfig eth1 up

ifconfig

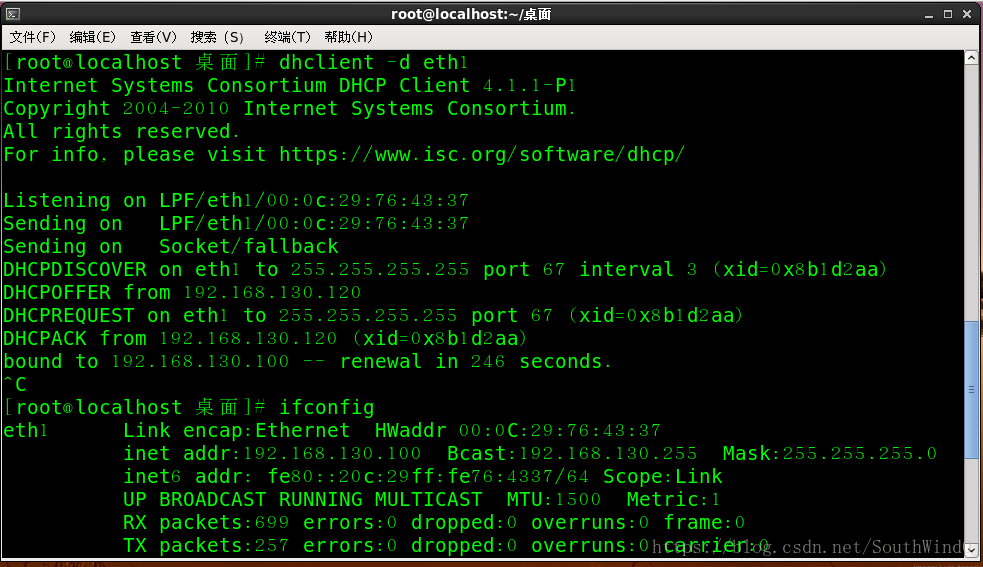

dhclient -d eth1

ifconfig

运行截图如下:

通过上述结果,可知实验是成功的。

5)DHCP Client(win10)

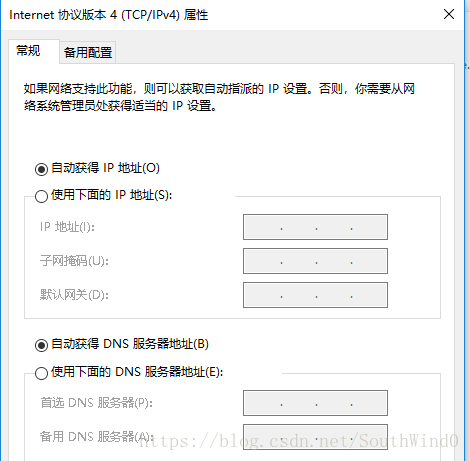

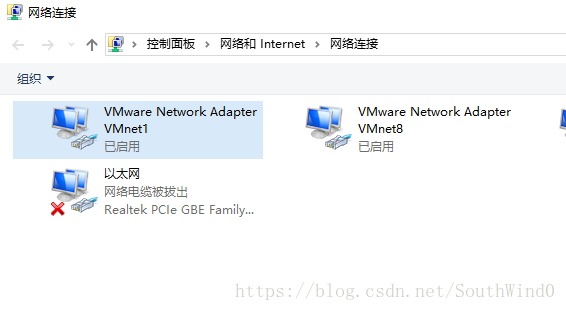

在win10上设置VMnet1的属性自动获取IP。

结果如下:

可知实验是成功的。
