【JZ2440笔记】裸机实验点亮LED

一、前言

最近在学韦东山的JZ2440开发板，于是记录下学习过程中的笔记。一般学程序写的第一个例子是打印“Hello World”，而学单片机的第一个例子一般都是点亮LED，学ARM的话如果从裸机开始学，也跟玩单片机差不多，从点亮LED开始。

二、实验步骤

1、目标

点亮开发板上的3个LED灯。

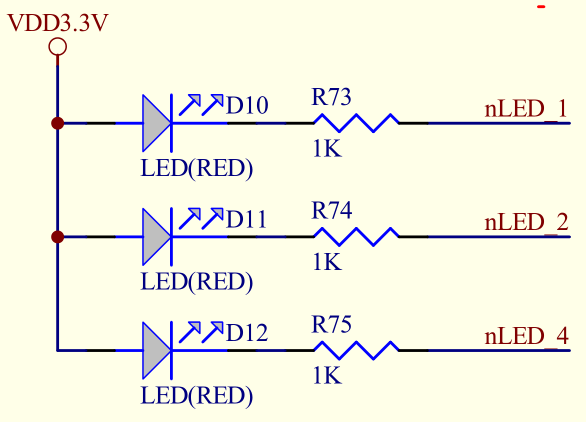

2、硬件连线

 点亮LED需要S3C2440芯片的IO引脚GPF4、GPF5、GPF6输出低电平即可。

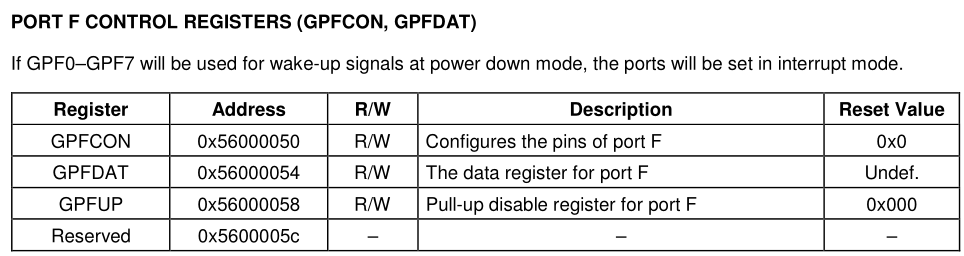

3、寄存器配置

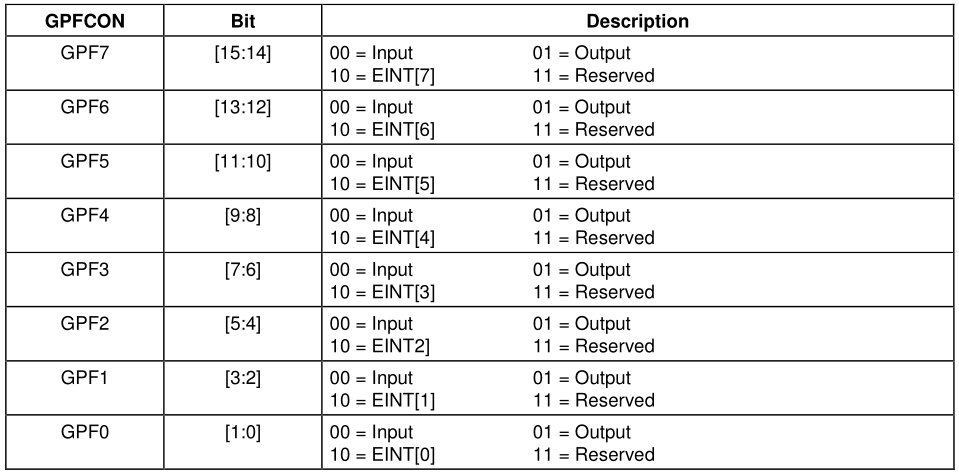

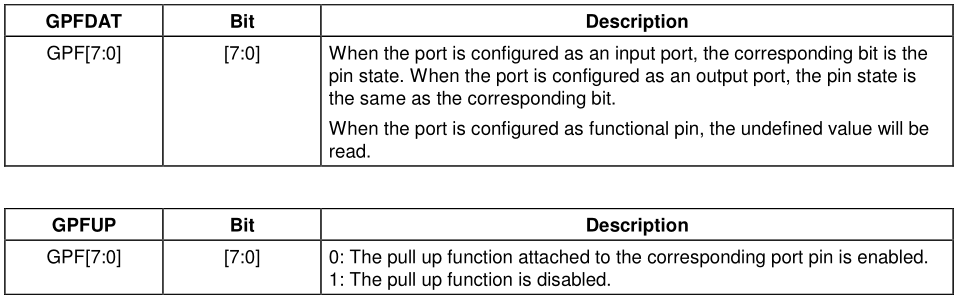

和玩单片机一个套路，配置IO模式（GPFCON寄存器）和要输出的电平（GPFDAT）就行了。即GPFCON寄存器给0x00001500把GPF4、5、6配置成输出模式，GPFDAT给0x00000000让三个IO输出低电平。

4、编写代码

这里比较干脆，教程里从汇编讲起，所以用汇编语言写的代码。

led_turnOn.S

@******************************************************************************
@ 功能：LED点灯程序，点亮LED1、2、4
@ 对应IO为GPF4、GPF5、GPF6
@******************************************************************************  .text
.global _start
_start:LDR R0,=0x56000050	@ R0放入GPFCON寄存器的地址MOV	R1,#0x00001500 	@ R1放入GPFCON想要设置的值@ 将GPF4、GPF5、GPF6设置为输出模式STR R1,[R0]			@ 将R1值放入R0指向的地址，输出模式配置完成LDR R0,=0x56000054	@ R0放入GPFDAT寄存器的地址MOV R1,#0x00000000	@ R1放入GPFDAT想要设置的值@ 将GPF4、GPF5、GPF6设置为输出低电平STR R1,[R0]			@ 将R1值放入R0指向的地址，输出电平配置完成@ 还有个GPFUP寄存器可以配置IO上下拉的，这里不配置也行MAIN_LOOP:B	MAIN_LOOP		@ 程序原地死循环跳转

MakeFile

led_turnOn.bin : led_turnOn.S#根据led_turnOn.S生成目标文件led_turnOn.o，#-g加入调试信息，-c编译不链接，-o目标文件arm-linux-gcc -g -c -o led_turnOn.o led_turnOn.S#Ttext指定代码段的链接地址arm-linux-ld -Ttext 0x0000000 -g led_turnOn.o -o led_turnOn_elf#根据led_turnOn_elf生成二进制文件，-O binary输出二进制arm-linux-objcopy -O binary -S led_turnOn_elf led_turnOn.bin
clean:#删除bin和中间文件rm -f   led_turnOn.bin led_turnOn_elf *.o

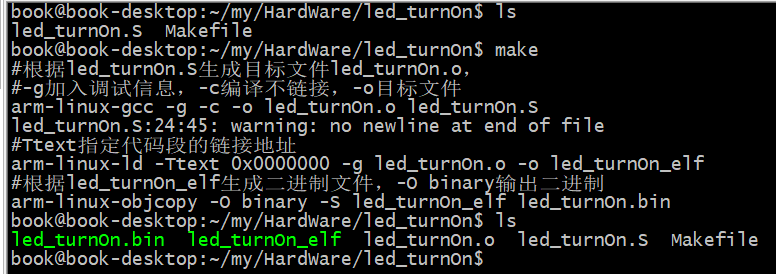

将这两个文件使用FTP工具拷贝到Linux下，执行make命令生成二进制文件led_turnOn.bin，将该文件用FTP工具拷贝回Windows下，可以烧写到开发板上运行了。

5、烧写代码到开发板

有很多种方式烧写代码，如openJTAG或者DNW，这里使用openJTAG。打开Windows命令行CMD工具，进入到led_turnOn.bin所在目录，输入oflash [文件名]。

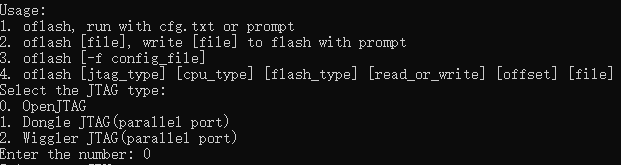

选择0，使用的烧写工具为openJTAG：

CPU选择1，S3C2440：

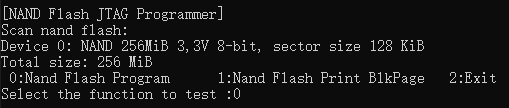

选择烧写到NandFlash中去：

烧写到NandFlash的块0：

为什么把bin文件烧写到NandFlash中去而且还是块0呢，因为S3C2440不像单片机一样把程序烧到内部的ROM，它的程序放在外部存储器中，上电之后再到外部存储器中去读取出来运行。在这里，S3C2440内部有一个4KB大小的片内SRAM，没有片内ROM供我们使用，上电之后有个默认操作，就是S3C2440在设置为Nand启动之后，会将NandFlash块0的前4KB内容拷贝到内部的4KB片内SRAM内，然后PC指针指向SRAM的开始地址，从SRAM中读取内容作为程序指令然后运行。所以bin文件是烧写到NandFlash中去的。

最后拔掉openJTAG和开发板的连线，拨码开关选择Nand启动，开发板重新上电运行，三个LED灯就点亮了。
