PowerDesigner

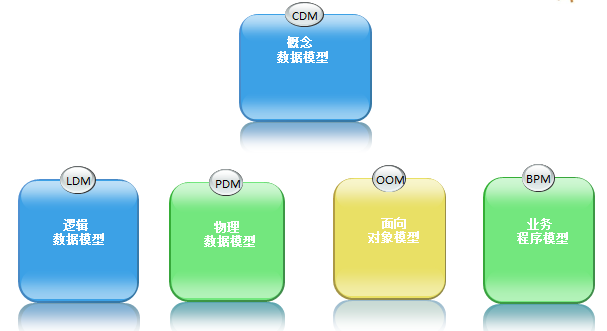

简称PD,是一种数据建模工具,适合于开发大型应用系统时的数据模型设计过程。总共有5种模型。模型
CDM
以实体为单元,进行实体以及实体对应关系的建立。即实体-联系图(E-R图),CDM就是以其自身方式来描述E-R图。此时不考虑物理实现的细节,只表示数据库的整体逻辑结构,独立于任何软件和数据存储结构。
在CDM中用来标识实体的是属性(Attribute)。
LDM
逻辑模型是概念模型的延伸,逻辑模型中一方面显示了实体、实体的属性和实体之间的关系,另一方面又将继承、实体关系中的引用等在实体的属性中进行展示。逻辑模型主要是使得整个概念模型更易于理解,同时又不依赖于具体的数据库实现。具体表现 :
在概念模型中的多对多关系,在逻辑模型中将会以增加中间实体的一对多关系的方式来实现。
和其他模型的联系 :
使用逻辑模型可以生成针对具体数据库管理系统的物理模型。
逻辑模型并不是在整个步骤中必须的,可以直接通过概念模型来生成物理模型。
PDM
PDM更接近与关系数据库里的关系表,PDM可以直接与RDBMS(关系型数据库管理系统)发生关联。PDM考虑了数据库的物理实现,包括软件和数据存储结构。PDM的对象:表(Table)、表中的列(Table column)、主外键(Primary、Foreign key)、参照(Reference)、索引(Index)、视图(View)等。
在PDM中用来表示实体属性的是列(Column)。
OOM
一个OOM包含一系列包,类,接口 , 和他们的关系。 这些对象一起形成所有的( 或部份) 一个软件系统的逻辑的设计视图的类结构。 一个OOM 本质上是软件系统的一个静态的概念模型。可以直接生成JavaBean文件。总结
CDM和LDM的区别有些地方解释不一样,认为概念模型中只有实体和实体之间的关系,并没有实体的属性、唯一标识这些具体的内容。但是有一点是一样的,就是逻辑模型比概念模型更详细,目的是更详尽的描述数据,使得整个概念模型更易于理解。OOM是整个软件系统的一个概念模型,不仅仅是对数据的建模,而且从思想上也是面向对象的思想。
个人认为,一些区别可能大家理解得不一致,这是正常的,类似于“狭义”和“广义”的区别,我们只需把握住每种模型的侧重点就可以了。
在软件工程文档的数据库设计书需要有CDM,LDM,PDM三种模型。
参考:
http://www.lai18.com/content/962225.html
1.基本概念和约定
1.1实体与属性
实体是现实世界中可区别于其他对象的“物体”,它可能是有形或无形的,具体或抽象的,有生命或无生命的。
每个实体有一组特征,称为实体的属性,用来描述实体的状态和特征。如:某个员工,姓名:吊丝,性别:男,这些指标表示了吊丝这个实体的各项属性。
实体与属性之间的关系如图5-1所示。
图5-1
1.2联系
实体可以通过联系(Relationship)相互关联。按照实体之间的数量对应关系,通常可以将联系分为:一对一联系(One to One),一对多联系(One to Many),多对多联系(Many to Many),递归联系(Recursive Relationship)以及标识关系(Identify Relationship)等。
多对多联系 递归联系
1.3域
域(Domain)是某个或某些属性的取值范围,定义域后可以被多个实体的属性共享使用,域的定义在模型设计中具有重要意义,使得不同实体中的属性标准化更加容易。
1.4业务规则
业务规则反映了信息系统所描述对象的特殊的数据完整约束。一个业务规则可以是一个行业标准,一个客户需求或一本软件开发规范手册。当实体中包含的信息发生变化时,
系统都会检查这些信息是否违反了特定的业务规则。因此在创建业务规则之前,必须首先明确数据之间存在的约束关系。
2.建立概念模型
2.1确定业务问题
在BPM中已经明确了业务流程问题,在此基础上从中提炼出需要存储的信息。其中包括与业务有关的实体,实体间的关系,特殊的业务规则等。这些问题将成为建立CDM的基础。
2.2建立概念模型
(1)选择File-New Model命令,弹出如图5-2所示的窗口。选择Conceptual Data Model(概念模型)。
图5-2
(2)单击“确定”按钮,打开如图5-3所示的CDM工作区。在工作区包括左侧的浏览器窗口,右侧的设计窗口,下侧的输出窗口和浮动的工具窗口(Palette),可以利用工具窗口中的图标在设计窗口中设计E-R图。
图5-3
(3)建立实体及实体间的联系。
3.CDM生成LDM
LDM是PowerDesigner 15的新增模型,用于完成信息系统的逻辑设计。虽然LDM任然独立于DBMS的,但却可以进行外部键,索引,视图等对象的设计工作。
CDM生成LDM的具体方法如下:
(1)打开CDM模型,选择Tools-Generate Logical Data Model命令,打开如图5-4所示的LDM Generation Options(生成LDM的选项设置)窗口。
图5-4
(2)选择Detail选项卡,进行其他选项的设置。
(3)选择Selection选项卡,可以选择CDM,实体,如图5-5所示。
图5-5
(4)单击“确定”按钮,开始生成LDM。如图5-7所示。
图5-7
注:LDM的主要内容是介于CDM与PDM之间。
4.CDM生成PDM
CDM完成的是信息系统的概要设计,但在数据库的物理设计阶段必须在此基础上进行详细的后台设计,只有将CDM转换成PDM才能完成该阶段的设计工作。在CDM生成PDM之前必须要选择一种DBMS作为目标数据库,CDM中定义的实体属性的数据类型将转换为目标数据库对的数据类型。
CDM生成PDM时,其中的对象要转换成PDM中的对象,即物理数据库中的对象。
CDM生成PDM的具体过程如下:
(1)打开CDM模型,选择Tools-Generate Physical Data Model命令,打开如图5-8所示的窗口。在General选项中选择生成PDM的方式及参数。选中Generate new Physical Data Model单选按钮表示生成新的PDM,DBMS表示目标数据库管理系统(及版本),Name表示目标PDM的名称,Code表示目标PDM的代码。选中Update existing Physical Data Model单选按钮则表示与已经存在的PDM合并生成新的PDM。
图5-8
(2)选择Detail选项卡,进行详细选择设置。
(3)选择Selection选项卡,选择要转换为PDM表的实体,如图5-9所示。
图5-9
(4)单击"确定"按钮,开始生成PDM。如果在Detail选项卡中选中Check model复选框,则在Result List窗口中将显示在处理过程中出现的警告,错误和提示信息。
(5)根据提示对出现的警告和错误进行修改。
(6)生成PDM如图5-10所示。如果PDM中显示的信息过多,难以阅读,可以通过更改Tools-Display Preferences命令设置以减小信息的信息。
图5-10
5.CDM生成OOM
当从CDM生成OOM时,PowerDesigner将CDM中的对象和数据类型转换成UML语言支持的OOM对象和数据类型。
CDM生成OOM的的具体步骤如下:
(1)打开CDM模型,选择Tools-Generate Object-Oriented Model命令,打开如图5-11所示窗口。
图5-11
(2)选择Detail选项卡,进行其他选项的设置。
(3)选择Selection选项卡,可以选择CDM,包和实体。
(4)单击“确定”按钮,开始生成OOM。效果如5-12所示。
图5-12
6.小结
以上通过CDM生成LDM,PDM和OOM模型,只是将系统的概要设计转化成相关的内容,为系统的详细审计生成了框架,此后还需要再LDM,PDM和OOM中进一步设计,例如:在PDM中添加存储过程,触发器,在OOM中设计用例图等。
