Gnuradio(3.10)创建OOT自定义模块--USRP X410软件无线电平台开发

2024-01-20 23:50
文章标签 模块 平台 自定义 开发 创建 软件 gnuradio 无线电 usrp 3.10 oot x410

本文主要是介绍Gnuradio(3.10)创建OOT自定义模块--USRP X410软件无线电平台开发，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

目录

  • 平台环境
  • 一、OOT模块（Out-Of-Tree Module）
  • 二、创建OOT模块
    • 1.利用gr_modtool创建模块框架文件
    • 2.编写一个C++模块（名称为square_ff）
    • 3.在OOT module中继续添加一个模块（名称为square2_ff）
  • 三、运行测试
  • 总结

平台环境

环境平台：PC win10 + 虚拟机Vmware15.5（Ubuntu21.04）+ Gnuradio 3.10.0.0git

一、OOT模块（Out-Of-Tree Module）

OOT模块是指Gnuradio中并不包含的模块资源，用户根据需求自己定义来制作。编写OOT模块的方法多种，推荐采用gr_modtool工具（安装Gnuradio时默认已安装）。

二、创建OOT模块

参考链接：https://wiki.gnuradio.org/index.php/OutOfTreeModules

1.利用gr_modtool创建模块框架文件

执行指令如下:

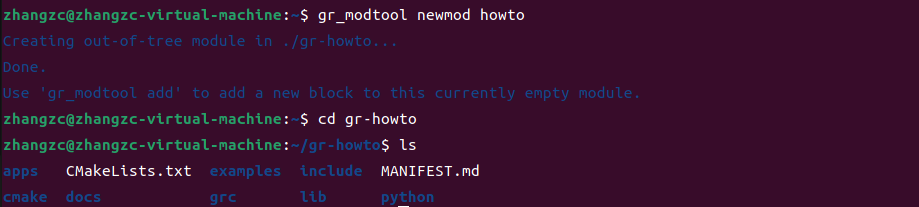

$ gr_modtool newmod howto
在这里插入图片描述
创建文件夹名称为"gr-howto"的模块工程文件如上图，gr-howto文件夹中包含若干个文件，其中lib和include文件存放着C++文件和头文件，python文件夹存放单元测试文件和python模块文件。对于Gnuradio 3.8及以前版本，还会包含swig文件，其内部文件负责着C++和python文件的接口和联合封装，在3.9后的版本中，不再使用swig，而是采用pybind11，相关文件存放在python的binding文件夹里。
app文件夹存放已经装载在Gnuradio和编译完成的模块应用文件；grc文件中存放着一个关键的yml文件（GR3.8版本前为xml文件），是已经编辑好的OOT模块与Gnuradio接口桥梁。

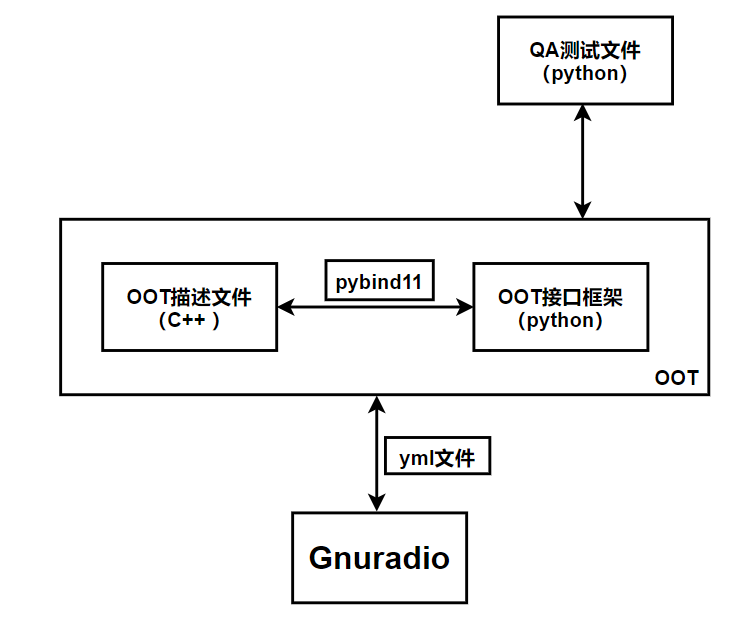

OOT涉及关键文件关系如下图：
在这里插入图片描述

2.编写一个C++模块（名称为square_ff）

(1)通过gr_modtool工具添加block相关文件。
举例设计一个block，作用是将输入的single float数据计算平方，再输出single float数据，block命名为square_ff，尾缀的"ff"表示输入输出参数都是float(‘f’)。该模块作为gr-howto Python module目录下的模块之一，python调用该block时可以如下语句：
Import howto
Sqr = howto.square_ff()

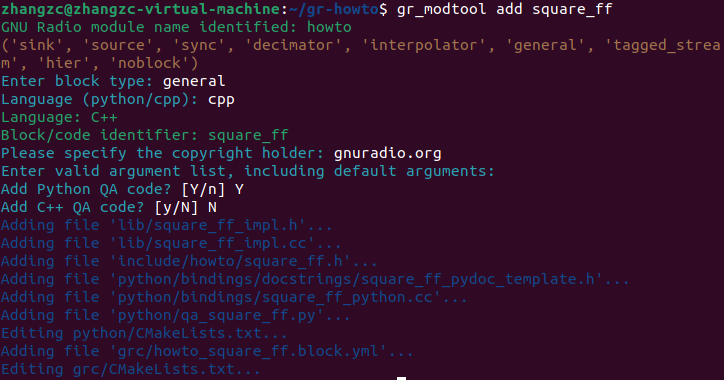

通过 gr_modtool 工具创建模块文件，依次输入指令如下图：
在这里插入图片描述

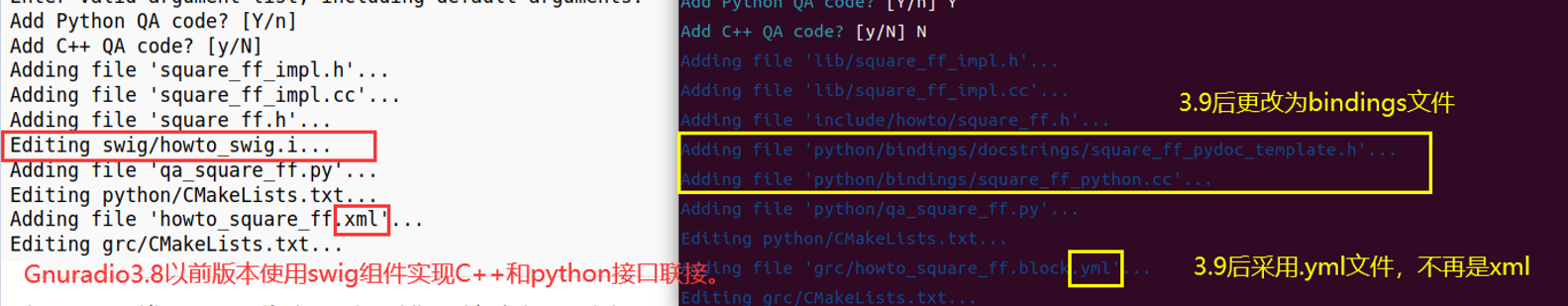

注意Gnuradio版本不同，文件结构也有区别（左侧图为Gnuradio3.8版本，右侧为3.9及以上版本）：
在这里插入图片描述“-t general’'表示block type是通用类型，”-l cpp square_ff"表示文件类型为cpp(c++语言，也可采用python设计），block名称为square_ff。
当前可以没有版权指定名（默认为gr-module的作者），这里输入gnuradio.org，也无默认参数default arguments。选择python QA code而不选择C++ QA code，QA程序用作编写block的功能测试。
(2)编写QA测试文件（GR3.9以上版本）
QA文件在gr-howto/python文件夹下，名称为qa_square_ff.py.

#!/usr/bin/env python
# -*- coding: utf-8 -*-
#
# Copyright 2021 gnuradio.org.
#
# SPDX-License-Identifier: GPL-3.0-or-later
#from gnuradio import gr, gr_unittest
from gnuradio import blockstry:from howto import square_ff
except ImportError:import osimport sysdirname, filename = os.path.split(os.path.abspath(__file__))sys.path.append(os.path.join(dirname, "bindings"))from howto import square_ffclass qa_square_ff(gr_unittest.TestCase):def setUp(self):self.tb = gr.top_block()def tearDown(self):self.tb = Nonedef test_instance(self):# FIXME: Test will fail until you pass sensible arguments to the constructorinstance = square_ff()def test_001_square_ff(self):      src_data = (-3, 4, -5.5, 2, 3)expected_result = (9, 16, 30.25, 4, 9)src = blocks.vector_source_f(src_data)sqr = square_ff()dst = blocks.vector_sink_f()self.tb.connect(src, sqr)self.tb.connect(sqr,dst)self.tb.run()result_data = dst.data()self.assertFloatTuplesAlmostEqual(expected_result, result_data, 6)# check dataif __name__ == '__main__':gr_unittest.run(qa_square_ff, "qa_square_ff.yaml")

(3) 编写block C++文件
OOT的C++描述文件位于gr-howto/lib文件夹下，名称为square_ff_impl.cc和square_ff_impl.h。其中，.h文件已经生成完备，通常不需要修改。
square_ff_impl.cc修改后完整文件如下：

/* -*- c++ -*- */
/** Copyright 2021 gnuradio.org.** SPDX-License-Identifier: GPL-3.0-or-later*/#include "square_ff_impl.h"
#include <gnuradio/io_signature.h>namespace gr {
namespace howto {using input_type = float;
using output_type = float;
square_ff::sptr square_ff::make() { return gnuradio::make_block_sptr<square_ff_impl>(); }/** The private constructor*/
square_ff_impl::square_ff_impl(): gr::block("square_ff",gr::io_signature::make(1 /* min inputs */, 1 /* max inputs */, sizeof(input_type)),gr::io_signature::make(1 /* min outputs */, 1 /*max outputs */, sizeof(output_type)))
{
}/** Our virtual destructor.*/
square_ff_impl::~square_ff_impl() {}void square_ff_impl::forecast(int noutput_items, gr_vector_int& ninput_items_required)
{/* <+forecast+> e.g. ninput_items_required[0] = noutput_items */ninput_items_required[0] = noutput_items;
}int square_ff_impl::general_work(int noutput_items,gr_vector_int& ninput_items,gr_vector_const_void_star& input_items,gr_vector_void_star& output_items)
{const float *in = (const float *) input_items[0];float *out = (float *) output_items[0];for(int i = 0; i < noutput_items; i++) {out[i] = in[i] * in[i];}// Tell runtime system how many input items we consumed on// each input stream.consume_each (noutput_items);// Tell runtime system how many output items we produced.return noutput_items;
}} /* namespace howto */
} /* namespace gr */

square_ff_impl.h：

/* -*- c++ -*- */
/** Copyright 2021
gnuradio.org.** SPDX-License-Identifier: GPL-3.0-or-later*/#ifndef INCLUDED_HOWTO_SQUARE_FF_IMPL_H
#define INCLUDED_HOWTO_SQUARE_FF_IMPL_H#include <howto/square_ff.h>namespace gr {
namespace howto {class square_ff_impl : public square_ff
{
private:// Nothing to declare in this block.public:square_ff_impl();~square_ff_impl();// Where all the action really happensvoid forecast(int noutput_items, gr_vector_int& ninput_items_required);int general_work(int noutput_items,gr_vector_int& ninput_items,gr_vector_const_void_star& input_items,gr_vector_void_star& output_items);
};} // namespace howto
} // namespace gr#endif /* INCLUDED_HOWTO_SQUARE_FF_IMPL_H */

(4) 进行编译和测试：gr-howto module文件夹下依次输入如下指令

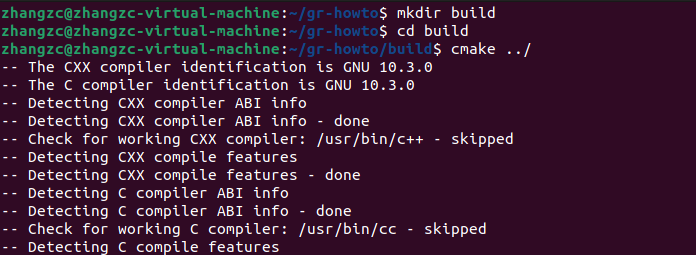

$mkdir build
$cd build
$cmake . ./
在这里插入图片描述
再执行make：
$make
make完成后即可进行QA测试文件的测试：
$make test
在这里插入图片描述
一切正常，测试成功，如果出现错误，可使用 $ctest -V，查看具体错误报告。
(5)安装module和block至Gnuradio
$ gr_modtool makeyaml square_ff
运行指令，自动更新yml文件，更新后通常还需要一些修改。
在这里插入图片描述

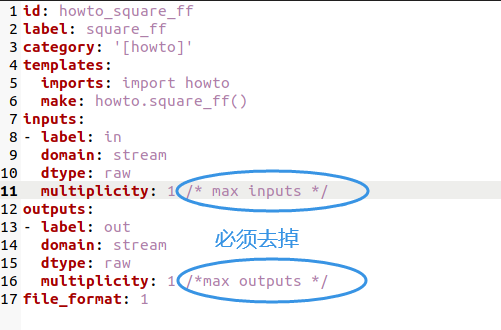

注意：gr_modtool更新生成的yml文件，其中的注释必须要删除！！！
在这里插入图片描述修改后的yaml文件如下：

id: howto_square_ff
label: square_ff
category: '[howto]'
templates:imports: import howtomake: howto.square_ff()
inputs:
- label: indomain: streamdtype: floatmultiplicity: 1
outputs:
- label: outdomain: streamdtype: floatmultiplicity: 1
file_format: 1

回到build路径下，进行OOT的安装指令（只有安装后才能在Gnuradio界面显示）
$sudo make install
$sudo ldconfig
安装完后打开Gnuradio界面，可以看到右侧module栏增加了howto，包含block square_ff。
在这里插入图片描述
至此单个block的设计和安装过程结束。

3.在OOT module中继续添加一个模块（名称为square2_ff）

(1)在gr-howto文件夹下执行指令：

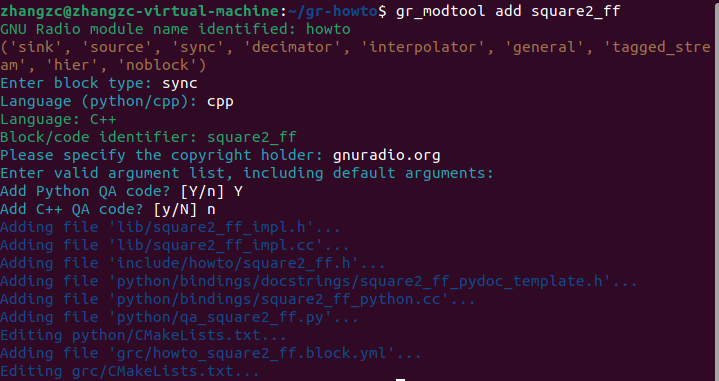

$ gr_modtool add square2_ff
该模块与上述的square_ff的模块类型不同，是Sync，即输入输出流数据比例是1:1，也可看做general通用类型的子类，在cpp代码上也有一些区别。
执行步骤同上：
在这里插入图片描述
此次添加的新模块需要执行(修改原block的源码也需要)：
$gr_modtool bind square2_ff
在这里插入图片描述

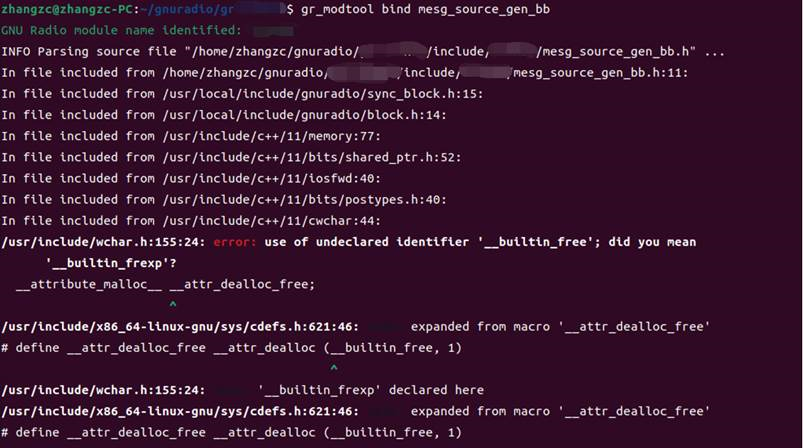

补充：当.cc源文件调用一些malloc等std库时，可能存在版本问题报错，如下：
在这里插入图片描述
Ubuntu21.10下，GNU Radio3.10git 在进行OOT block的绑定时，执行gr_modtool bind …指令，报错如上图：
通过终端命令：python3 -c “import pygccxml; print(pygccxml.version)”
可以看到已经pygccxml的版本为2.2.1（最新版），可通过卸载pygccxml，解决上述问题，运行指令：

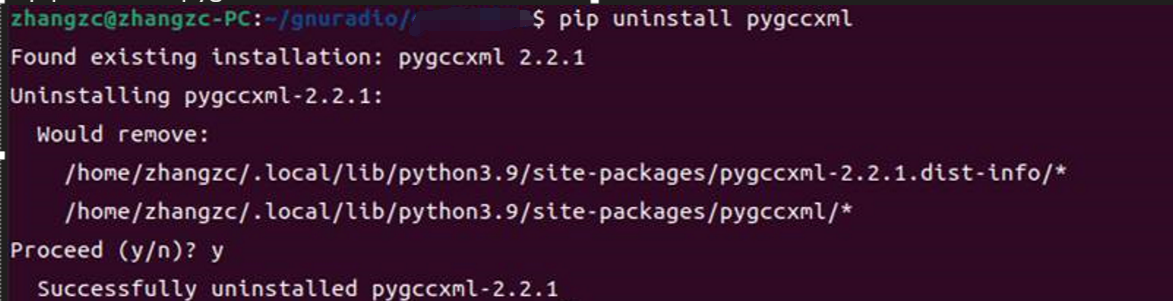

$ pip uninstall pygccxml
在这里插入图片描述

再次运行gr_modtool指令，成功bind。

(2) 依次修改文件：qa_square2_ff.py，square2_ff_impl.cc，howto_square2_ff.block.yml，完整代码依次如下：

#!/usr/bin/env python
# -*- coding: utf-8 -*-
#
# Copyright 2021 gnuradio.org.
#
# SPDX-License-Identifier: GPL-3.0-or-later
#
from gnuradio import gr, gr_unittest
from gnuradio import blocks
try:from howto import square2_ff
except ImportError:import osimport sysdirname, filename = os.path.split(os.path.abspath(__file__))sys.path.append(os.path.join(dirname, "bindings"))from howto import square2_ffclass qa_square2_ff(gr_unittest.TestCase):def setUp(self):self.tb = gr.top_block()def tearDown(self):self.tb = Nonedef test_instance(self):# FIXME: Test will fail until you pass sensible arguments to the constructorinstance = square2_ff()def test_001_square2_ff(self):      src_data = (-3, 4, -5.5, 2, 3)expected_result = (9, 16, 30.25, 4, 9)src = blocks.vector_source_f(src_data)sqr = square2_ff()dst = blocks.vector_sink_f()self.tb.connect(src, sqr)self.tb.connect(sqr,dst)self.tb.run()result_data = dst.data()self.assertFloatTuplesAlmostEqual(expected_result, result_data, 6)# check dataif __name__ == '__main__':gr_unittest.run(qa_square2_ff)
/* -*- c++ -*- */
/** Copyright 2021
gnuradio.org.** SPDX-License-Identifier: GPL-3.0-or-later*/#include "square2_ff_impl.h"
#include <gnuradio/io_signature.h>namespace gr {
namespace howto {using input_type = float;
using output_type = float;
square2_ff::sptr square2_ff::make() { return gnuradio::make_block_sptr<square2_ff_impl>(); }
/** The private constructor*/
square2_ff_impl::square2_ff_impl(): gr::sync_block("square2_ff",gr::io_signature::make(1 /* min inputs */, 1 /* max inputs */, sizeof(input_type)),gr::io_signature::make(1 /* min outputs */, 1 /*max outputs */, sizeof(output_type)))
{
}/** Our virtual destructor.*/
square2_ff_impl::~square2_ff_impl() {}int square2_ff_impl::work(int noutput_items,gr_vector_const_void_star& input_items,gr_vector_void_star& output_items)
{const float *in = (const float *) input_items[0];float *out = (float *) output_items[0];for(int i = 0; i < noutput_items; i++) {out[i] = in[i] * in[i];}return noutput_items;
}} /* namespace howto */
} /* namespace gr */
id: howto_square2_ff
label: square2_ff
category: '[howto]'
templates:imports: import howtomake: howto.square2_ff()
inputs:
- label: indomain: streamdtype: floatmultiplicity: 1
outputs:
- label: outdomain: streamdtype: floatmultiplicity: 1
file_format: 1

(3) 进入build文件夹，依次执行命令：
$cmake . ./
$make

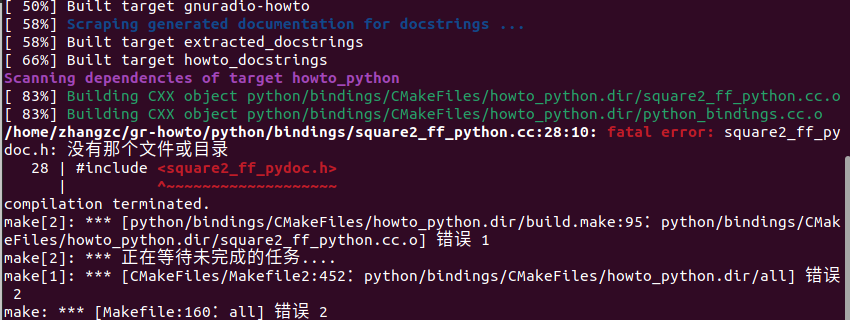

执行make过程中就遇到如下错误：
在这里插入图片描述Pydoc.h文件是gr_modtool工具自动产生的，提示#include包含错误，怀疑是square2_ff作为后续block添加，可能与之前已经执行过的make指令冲突，因此想到一种极端方法，清空删除build内的所有文件，再重新执行make的一套指令（因square_ff已经调试确认无误，重新make也不会影响square_ff）。
$cmake . ./
$make
$make test
再次测试，测试通过
在这里插入图片描述
(4) 再进行OOT的安装，因已经修改了yml文件，可以直接执行如下指令：
$sudo make install
$sudo ldconfig
至此完成所有安装工作！！！Gnuradio软件界面可以看到两个block均存在，且可正常使用。
在这里插入图片描述

三、运行测试

流程图及运行结果如下（signal1和2重合，两个block运行结果一致）
在这里插入图片描述

总结

对于OOT模块创建，module下添加单个block很顺利，但添加多个block模块时，按上述方法略为复杂，还需继续根据官方步骤完善。

这篇关于Gnuradio(3.10)创建OOT自定义模块--USRP X410软件无线电平台开发的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/627749。
