Q-Vision介绍

Q-Vision2.0 是一款新的总线分析、测量与标定、ECU诊断工具软件，支持CAN(FD)、LIN、以太网、LVDS等车载网络标准，以及CCP/XCP/UDS/OBD等协议，并能导入DBC/LDF/ARXML/A2L/ODX等格式的数据库。由Softing中国技术中心倾力打造，已在多家整车厂投入使用，现正式发布2.0版本。

总线分析

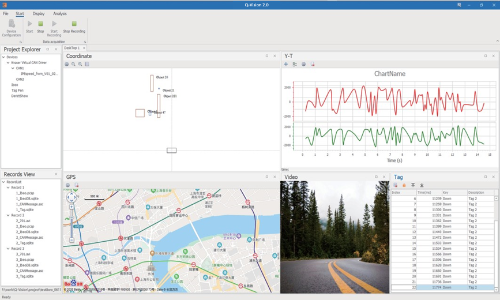

◇ 显示

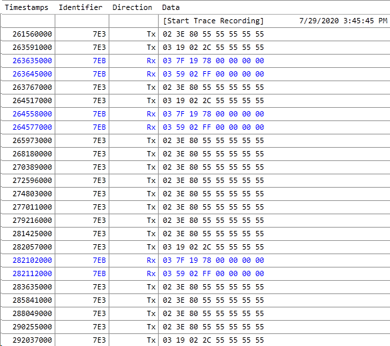

· Trace窗口：CANLIN总线Trace报文捕捉；

· Data窗口：支持各种数据库，data窗口实时显示解析相关数据（ dbc文件）；

· Numeric窗口：将信号以arcle数字的形式显示，便于查看；

· 支持Y-Tt图及Panel窗口，支持客户定制开发，如仪表盘、温度计等空间的布局。

◇ 总线注入

· Send窗口，自定义CAN报文及LIN的组和LIN的从；定义消息发送周期，目前应用Kavser公司的T脚本在硬件中直接发送周期缩短至1ms；

· Replay录制报文回放，log文件加载回放便于问题查找。

◇ 统计

· Statistics统计窗口：如总线负载率，每秒发送或接收的报文数量呈现等。

总线分析

测量与标定

支持CCP/XCP协议；A2L文件导入

◇ 测量

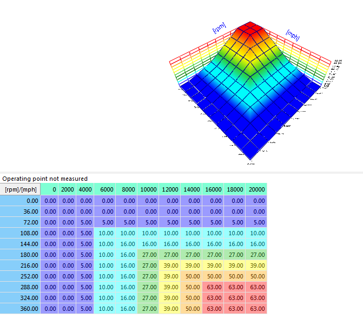

· Map窗口：支持map图显示，如发动机标定；

· GPS窗口：支持地图显示，如百度地图。

◇ 标定：助于标定工程师对ECU进行优化

· Map窗口：Map图上数据修改；

· Parameter窗口：对具体的点进行修改；

· Hex窗口：对ECU的内存进行修改等。

◇ 工具箱：（标定过程使用web算法）Q-Vision直接调用现有的算法集成到软件中，一套软件中实现标定工作中的所有算法的使用

· Simulink工具箱，Python工具箱

测量与标定

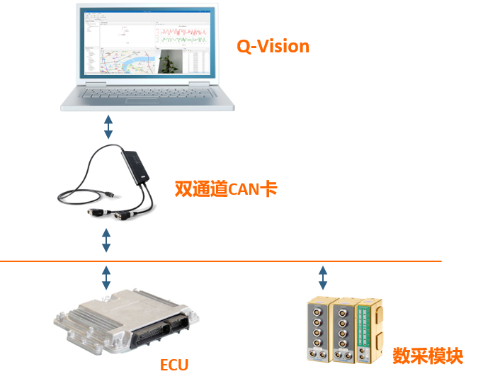

完整的测量与标定系统（CAN卡）：

· 1通道连接ECU通过CCP/XCP 与ECU进行通信，ECU内部数据显示等；

· 1通道采集车辆的温度、压力、流量等信息；从而达到标定的闭环系统。

ECU诊断

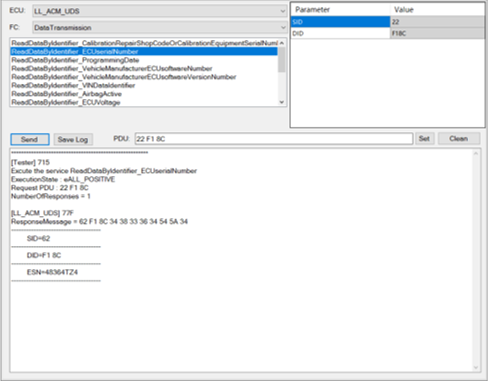

诊断功能：

• Services 控件，可执行HEX服务即自定义诊断服务

• DTC控件，ECU故障码读取与擦除

• DID窗口，ECU数据流读取及参数修改

• VariantCoding，支持ECU配置修改

• 支持Flash，通过UDS协议对ECU进行刷写

标定和诊断在许多功能是重叠的，比如ECU数据修改、ECU刷写等；但应用场景不一样，ECU标定主要是整车ECU开发阶段使用，而ECU诊断是在生产售后阶段使用。

ADAS测试

除了基本的总线分析、测量与标定、ECU诊断功能，该软件还支持ADAS选项。智能网联技术在国内的发展势头相当迅猛，随着汽车智能化、网联化发展大潮的到来，智能网联汽车逐步成为汽车发展的主要趋势。我们也在此期间收到大量客户的相关需求，希望可以提供本土特色的测量软件，特别是关于ADSA测试。该款Q-Vision的ADAS选项也就是基于国内客户的需求进行定制开发的。

它的主要功能如下：

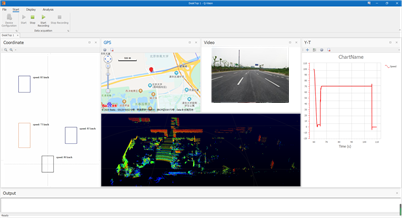

◇ 显示ADAS测试需求传感器数据，如：

· GPS数据（地图上显示导航信息）；

· LiDAR 激光雷达；

· RADAR 毫米波雷达；

· Camera 摄像头；

◇ 数据融合

Q-Vision可以通过Simulink/Python接口进行调用外部数据算法，从而对上述数据进行融合显示在同一窗口。

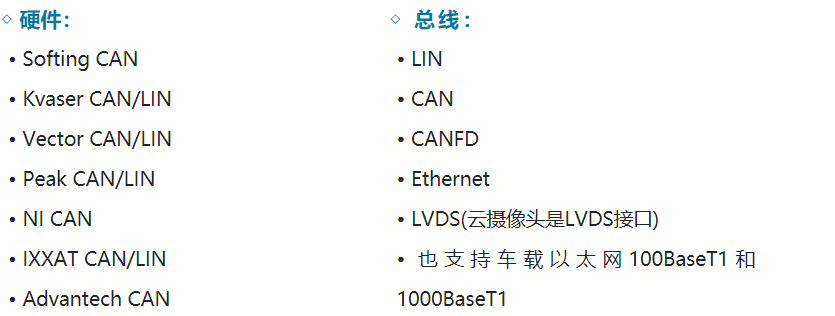

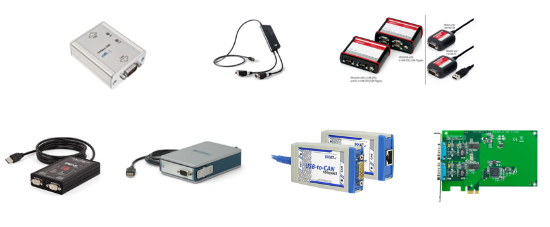

Q-Vision支持的VCI和总线

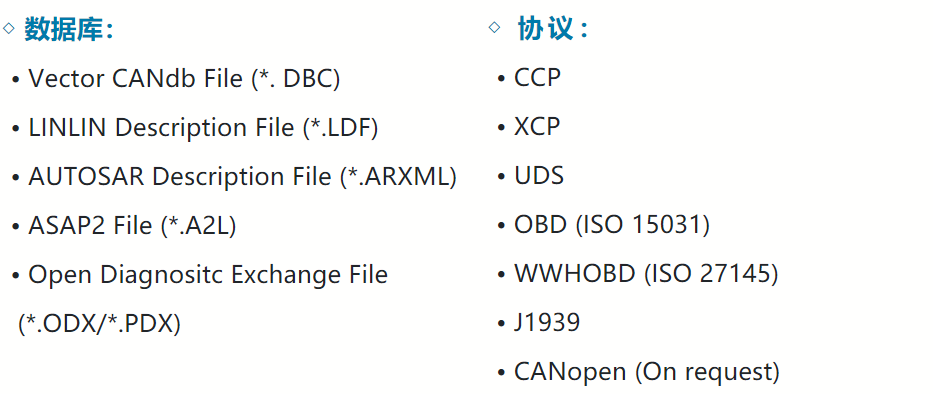

支持的数据库和协议

版本与选项

相较于行业竞品，Q-Vision这款软件是由Softing中国本土研发团队研发的，相关功能基本是根据国内客户需求一一定制开发的，当然底层应用了母公司SoftingAG汽车电子的成熟软件，这样既保证软件的可靠性又保证软件的实用性；同时由于是本土开发的，支持客户的定制开发，可以及时响应，授权方式也很灵活，性价比可想而知。

Q-Vision是针对汽车测试、生产售后阶段的软件工具，希望该软件的出现，能为汽车的总线分析、测量与标定、ECU诊断提供更多的便利，同时为汽车客户节约更多的资源与投入以及节省更多的成本。
