第五节 LCD12864显示上一节我们成功控制了LED和蜂鸣器，这一节我们马不停蹄接着LCD12864的控制。
为了系统能够稳定的工作，首先我们将系统时钟切换到32M的外部晶振，为了自由配置所需要的时钟，主要借助于CLKCONCMD.OSC选择系统主时钟，而借助于CLKCONCMD.OSC32K则用于选择芯片32K时钟源！而低功耗模式设置时，需要借助于SLEEPCMD寄存器，在《CC253x-CC2540-41Applications User's Guide.pdf》中并没有说明SLEEPCMD第二位功能，如下所示：
但是参考cc2430芯片的说明书可以发现，对应的SLEEP寄存器则有说明，如下所示，这个是TI有意隐藏芯片细节，当SLEEPCMD.OSC_PD为0时，32MHz晶振与16MHz RC振荡器都会起振：
对于SLEEPSTA寄存器中BIT6/BIT5说明在cc2530说明书中也并没有说明，可以参考cc2430说明书中内容，其中第6位XOSC_STB表明外部高速32M晶振是否上电并稳定起振，当稳定时该位为1；同样对于第5位HFRC_STB则表明内部16MHz高速RC振荡器是否起振，并是否稳定，当16MHz RC振荡器稳定时该位为1。
void SysStartXOSC(void)
{SLEEPCMD &= ~0x04; // 启动所有晶振while (!(SLEEPSTA & 0x40)); // 等待晶振稳定CLKCONCMD = (CLKCONCMD & 0x80) | 0x49; // 使用16M晶振作为主时钟while ((CLKCONSTA & ~0x80) != 0x49 ); // 等待主时钟切换到16M晶振CLKCONCMD = (CLKCONCMD & ~0x80) ; // 使用外部32K晶振作为休眠时钟while ( (CLKCONSTA & 0x80) != 0 ); // 等待睡眠时钟切换到外部32K晶振CLKCONCMD = (CLKCONCMD & 0x80) ; // 使用32M晶振作为主时钟while ( (CLKCONSTA & ~0x80) != 0 ); // 等待主时钟切换到32M晶振SLEEPCMD |= 0x04; // 关闭未使用的晶振
}按照上述方式配置后，我们就可以工作在外部的32M晶振上了，配置好系统时钟和SPI后，剩下的工作只需要按照液晶屏的说明书发送相应的指令就可以将液晶屏驱动起来了，具体的驱动代码详见下一堂课程。这里使用的是ASCII的点阵表，所以只能显示英文，如果需要显示中文，就需要中文字库的支持了。
LCD12864的驱动程序：
/******************************************************************************版权所有 (C), 2013-2020, 深圳市馒头科技有限公司******************************************************************************文 件 名 : Lcd12864.c版 本 号 : V1.0作 者 : 朱兆祺生成日期 : 2014年6月18日功能描述 : LCD12864驱动//controlP0.1 - LCD_MODEP1.2 - LCD_CS//spiP1.5 - CLKP1.6 - MOSI函数列表 :修改历史 :1.日 期 : 2014年6月18日作 者 : 朱兆祺修改内容 : 创建文件******************************************************************************//*----------------------------------------------** 包含头文件 **----------------------------------------------*/
#include <ioCC2540.h>
#include "Lcd12864.h"
#include "common.h"/*----------------------------------------------** 宏定义 **----------------------------------------------*//* LCD lines */
#define LCD12864_MAX_LINE 64
#define LCD12864_MAX_ROW 128#define HAL_LCD_FONT_LINES 8
#define HAL_LCD_FONT_ROWS 6/* LCD Max Chars and Buffer */
#define HAL_LCD_MAX_LINES (LCD12864_MAX_LINE/HAL_LCD_FONT_LINES) // 6*8点阵最大行数
#define HAL_LCD_MAX_CHARS (LCD12864_MAX_ROW/HAL_LCD_FONT_ROWS) // 6*8点阵最大列数/* LCD Control lines */
#define HAL_LCD_RS_PORT 0
#define HAL_LCD_RS_PIN 1#define HAL_LCD_CS_PORT 1
#define HAL_LCD_CS_PIN 2/* LCD SPI lines */
#define HAL_LCD_CLK_PORT 1
#define HAL_LCD_CLK_PIN 5#define HAL_LCD_MOSI_PORT 1
#define HAL_LCD_MOSI_PIN 6// 12864 命令
#define LCD_CMD_DISPLAY_ON 0xAF
#define LCD_CMD_DISPLAY_OFF 0xAE
#define LCD_CMD_BEGIN_LINE 0x40
#define LCD_CMD_PAGE_LINE 0xB0
#define LCD_CMD_ROW_HIG 0x10
#define LCD_CMD_ROW_LOW 0x00
#define LCD_CMD_READ_STATE 0x00
#define LCD_CMD_ROW_ADDR_NORMAL 0xA0 // 从左到右
#define LCD_CMD_ROW_ADDR_REVERSE 0xA1 // 从右到左
#define LCD_CMD_DISPLAY_NORMAL 0xA6
#define LCD_CMD_DISPLAY_REVERSE 0xA7
#define LCD_CMD_DISPLAY_POINT_ALL 0xA5
#define LCD_CMD_DISPLAY_POINT_NORMAL 0xA4
#define LCD_CMD_BIAS_SET 0xA2 // 0XA2:BIAS=1/9 (常用) 0XA3:BIAS=1/7
#define LCD_CMD_SOFT_RESET 0xE2
#define LCD_CMD_LINE_NORMAL 0xC0 // 从上到下
#define LCD_CMD_LINE_REVERSE 0xC8 // 从下到上
#define LCD_CMD_POWER_ONE 0x2C
#define LCD_CMD_POWER_TWO 0x2E
#define LCD_CMD_POWER_THREE 0x2F
#define LCD_CMD_CONTRAST_ONE_LEVEL 0x22 // 0x20-0x27
#define LCD_CMD_CONTRAST_TWO_CMD 0x81 // 0x00-0x3F
#define LCD_CMD_STATIC_PICTURE_ON 0xAD/* SPI interface control */
#define LCD_SPI_BEGIN() HAL_CONFIG_IO_OUTPUT(HAL_LCD_CS_PORT, HAL_LCD_CS_PIN, 0); /* chip select */
#define LCD_SPI_END() \
{ \asm("NOP"); \asm("NOP"); \asm("NOP"); \asm("NOP"); \HAL_CONFIG_IO_OUTPUT(HAL_LCD_CS_PORT, HAL_LCD_CS_PIN, 1); /* chip select */ \
}
/* clear the received and transmit byte status, write tx data to buffer, wait till transmit done */
#define LCD_SPI_TX(x) { U1CSR &= ~(BV(2) | BV(1)); U1DBUF = x; while( !(U1CSR & BV(1)) ); }/* Control macros */
#define LCD_DO_WRITE() HAL_CONFIG_IO_OUTPUT(HAL_LCD_RS_PORT, HAL_LCD_RS_PIN, 1);
#define LCD_DO_CONTROL() HAL_CONFIG_IO_OUTPUT(HAL_LCD_RS_PORT, HAL_LCD_RS_PIN, 0);/*全体ASCII 列表:5x7点阵库*/
const static uint8 aucAsciiTable5x7[][5]={
0x00,0x00,0x00,0x00,0x00,//space
0x00,0x00,0x4f,0x00,0x00,//!
0x00,0x07,0x00,0x07,0x00,//"
0x14,0x7f,0x14,0x7f,0x14,//#
0x24,0x2a,0x7f,0x2a,0x12,//$
0x23,0x13,0x08,0x64,0x62,//%
0x36,0x49,0x55,0x22,0x50,//&
0x00,0x05,0x07,0x00,0x00,//]
0x00,0x1c,0x22,0x41,0x00,//(
0x00,0x41,0x22,0x1c,0x00,//)
0x14,0x08,0x3e,0x08,0x14,//*
0x08,0x08,0x3e,0x08,0x08,//+
0x00,0x50,0x30,0x00,0x00,//,
0x08,0x08,0x08,0x08,0x08,//-
0x00,0x60,0x60,0x00,0x00,//.
0x20,0x10,0x08,0x04,0x02,///
0x3e,0x51,0x49,0x45,0x3e,//0
0x00,0x42,0x7f,0x40,0x00,//1
0x42,0x61,0x51,0x49,0x46,//2
0x21,0x41,0x45,0x4b,0x31,//3
0x18,0x14,0x12,0x7f,0x10,//4
0x27,0x45,0x45,0x45,0x39,//5
0x3c,0x4a,0x49,0x49,0x30,//6
0x01,0x71,0x09,0x05,0x03,//7
0x36,0x49,0x49,0x49,0x36,//8
0x06,0x49,0x49,0x29,0x1e,//9
0x00,0x36,0x36,0x00,0x00,//:
0x00,0x56,0x36,0x00,0x00,//;
0x08,0x14,0x22,0x41,0x00,//<
0x14,0x14,0x14,0x14,0x14,//=
0x00,0x41,0x22,0x14,0x08,//>
0x02,0x01,0x51,0x09,0x06,//?
0x32,0x49,0x79,0x41,0x3e,//@
0x7e,0x11,0x11,0x11,0x7e,//A
0x7f,0x49,0x49,0x49,0x36,//B
0x3e,0x41,0x41,0x41,0x22,//C
0x7f,0x41,0x41,0x22,0x1c,//D
0x7f,0x49,0x49,0x49,0x41,//E
0x7f,0x09,0x09,0x09,0x01,//F
0x3e,0x41,0x49,0x49,0x7a,//G
0x7f,0x08,0x08,0x08,0x7f,//H
0x00,0x41,0x7f,0x41,0x00,//I
0x20,0x40,0x41,0x3f,0x01,//J
0x7f,0x08,0x14,0x22,0x41,//K
0x7f,0x40,0x40,0x40,0x40,//L
0x7f,0x02,0x0c,0x02,0x7f,//M
0x7f,0x04,0x08,0x10,0x7f,//N
0x3e,0x41,0x41,0x41,0x3e,//O
0x7f,0x09,0x09,0x09,0x06,//P
0x3e,0x41,0x51,0x21,0x5e,//Q
0x7f,0x09,0x19,0x29,0x46,//R
0x46,0x49,0x49,0x49,0x31,//S
0x01,0x01,0x7f,0x01,0x01,//T
0x3f,0x40,0x40,0x40,0x3f,//U
0x1f,0x20,0x40,0x20,0x1f,//V
0x3f,0x40,0x38,0x40,0x3f,//W
0x63,0x14,0x08,0x14,0x63,//X
0x07,0x08,0x70,0x08,0x07,//Y
0x61,0x51,0x49,0x45,0x43,//Z
0x00,0x7f,0x41,0x41,0x00,//[
0x02,0x04,0x08,0x10,0x20,// 斜杠
0x00,0x41,0x41,0x7f,0x00,//]
0x04,0x02,0x01,0x02,0x04,//^
0x40,0x40,0x40,0x40,0x40,//_
0x01,0x02,0x04,0x00,0x00,//`
0x20,0x54,0x54,0x54,0x78,//a
0x7f,0x48,0x48,0x48,0x30,//b
0x38,0x44,0x44,0x44,0x44,//c
0x30,0x48,0x48,0x48,0x7f,//d
0x38,0x54,0x54,0x54,0x58,//e
0x00,0x08,0x7e,0x09,0x02,//f
0x48,0x54,0x54,0x54,0x3c,//g
0x7f,0x08,0x08,0x08,0x70,//h
0x00,0x00,0x7a,0x00,0x00,//i
0x20,0x40,0x40,0x3d,0x00,//j
0x7f,0x20,0x28,0x44,0x00,//k
0x00,0x41,0x7f,0x40,0x00,//l
0x7c,0x04,0x38,0x04,0x7c,//m
0x7c,0x08,0x04,0x04,0x78,//n
0x38,0x44,0x44,0x44,0x38,//o
0x7c,0x14,0x14,0x14,0x08,//p
0x08,0x14,0x14,0x14,0x7c,//q
0x7c,0x08,0x04,0x04,0x08,//r
0x48,0x54,0x54,0x54,0x24,//s
0x04,0x04,0x3f,0x44,0x24,//t
0x3c,0x40,0x40,0x40,0x3c,//u
0x1c,0x20,0x40,0x20,0x1c,//v
0x3c,0x40,0x30,0x40,0x3c,//w
0x44,0x28,0x10,0x28,0x44,//x
0x04,0x48,0x30,0x08,0x04,//y
0x44,0x64,0x54,0x4c,0x44,//z
0x08,0x36,0x41,0x41,0x00,//{
0x00,0x00,0x77,0x00,0x00,//|
0x00,0x41,0x41,0x36,0x08,//}
0x04,0x02,0x02,0x02,0x01,//~
};
const uint8 asciiTableSize = sizeof( aucAsciiTable5x7 ) / sizeof( aucAsciiTable5x7[0]);/*****************************************************************************函 数 名 : LCD12864_Cmd功能描述 : 发送控制命令输入参数 : uint8 cmd输出参数 : 无返 回 值 :修改历史 :1.日 期 : 2014年5月28日作 者 : 朱兆祺修改内容 : 创建*****************************************************************************/
static void LCD12864_Cmd(uint8 cmd)
{LCD_SPI_BEGIN();LCD_DO_CONTROL();LCD_SPI_TX(cmd);LCD_SPI_END();
}/*****************************************************************************函 数 名 : LCD12864_Dat功能描述 : 发送数据输入参数 : uint8 data输出参数 : 无返 回 值 :修改历史 :1.日 期 : 2014年5月28日作 者 : 朱兆祺修改内容 : 创建*****************************************************************************/
static void LCD12864_Dat(uint8 data)
{LCD_SPI_BEGIN();LCD_DO_WRITE();LCD_SPI_TX(data);LCD_SPI_END();
}void LCD12864_Init(void)
{PERCFG |= 0x02; // 设置UART alt2 为 SPI// 配置引脚为SPI功能HAL_CONFIG_IO_PERIPHERAL(HAL_LCD_CLK_PORT, HAL_LCD_CLK_PIN);HAL_CONFIG_IO_PERIPHERAL(HAL_LCD_MOSI_PORT, HAL_LCD_MOSI_PIN);/* Configure SPI */U1UCR = 0x80; // 清除原来的数据U1CSR = 0x00; // SPI 主机模式// 高位在前，第一个上升沿发送数据，波特率为2MU1GCR = HAL_SPI_TRANSFER_MSB_FIRST | HAL_SPI_CLOCK_PHA_0 | HAL_SPI_CLOCK_POL_LO | 0x0F;U1BAUD = 0xFF;// CS RS 配置为输出HAL_CONFIG_IO_OUTPUT(HAL_LCD_RS_PORT, HAL_LCD_RS_PIN, 1);HAL_CONFIG_IO_OUTPUT(HAL_LCD_CS_PORT, HAL_LCD_CS_PIN, 1);SoftWaitUs(15000); // 15 msLCD12864_Cmd(LCD_CMD_SOFT_RESET); //软复位SoftWaitUs(15000); // 15 msLCD12864_Cmd(LCD_CMD_POWER_ONE); //升压步聚1SoftWaitUs(15); // 15 usLCD12864_Cmd(LCD_CMD_POWER_TWO); //升压步聚2SoftWaitUs(15); // 15 usLCD12864_Cmd(LCD_CMD_POWER_THREE); //升压步聚3SoftWaitUs(150); // 15 usLCD12864_Cmd(LCD_CMD_CONTRAST_ONE_LEVEL); //粗调对比度，可设置范围0x20～0x27LCD12864_Cmd(LCD_CMD_CONTRAST_TWO_CMD); //微调对比度LCD12864_Cmd(0x3a); //0x1a,微调对比度的值，可设置范围0x00～0x3fLCD12864_Cmd(LCD_CMD_BIAS_SET); // 1/9偏压比（bias）LCD12864_Cmd(LCD_CMD_LINE_NORMAL); //行扫描顺序：从上到下LCD12864_Cmd(LCD_CMD_ROW_ADDR_REVERSE); //列扫描顺序：从左到右LCD12864_Cmd(LCD_CMD_BEGIN_LINE); //起始行：第一行开始LCD12864_Cmd(LCD_CMD_DISPLAY_ON); //打开显示LCD12864_Cmd(LCD_CMD_DISPLAY_POINT_NORMAL);LCD12864_Cmd(LCD_CMD_DISPLAY_NORMAL); //设置为正显模式SoftWaitUs(150); // 150 us
}/*****************************************************************************函 数 名 : LCD12864_SetAddr功能描述 : 设置起始地址输入参数 : uint8 lineuint8 col输出参数 : 无返 回 值 :修改历史 :1.日 期 : 2014年6月1日作 者 : 朱兆祺修改内容 : 创建*****************************************************************************/
static void LCD12864_SetAddr(uint8 line, uint8 col)
{uint8 ucLine, ucRow;//line += 5;col += 4;if((line >= LCD12864_MAX_LINE) || (col >= LCD12864_MAX_ROW)){return;}ucLine = LCD_CMD_PAGE_LINE | (line&0x0f);LCD12864_Cmd(ucLine);SoftWaitUs(15);ucRow = LCD_CMD_ROW_HIG | (col>>4);LCD12864_Cmd(ucRow);SoftWaitUs(15); // 15 usucRow = LCD_CMD_ROW_LOW | (col&0x0f);LCD12864_Cmd(ucRow);SoftWaitUs(15); // 15 us
}/*****************************************************************************函 数 名 : LCD12864_Dis5X8功能描述 : 将一个字符用5*8的点阵显示输入参数 : char ch输出参数 : 无返 回 值 :修改历史 :1.日 期 : 2014年6月1日作 者 : 朱兆祺修改内容 : 创建*****************************************************************************/
static void LCD12864_Dis5X8(char ch)
{uint8 ucCnt;if((ch >= 0x20)&&(ch < 0x7f)){uint8 ucChar = ch - 0x20;for(ucCnt=0; ucCnt<5; ucCnt++){LCD12864_Dat( aucAsciiTable5x7[ucChar][ucCnt]);}//LCD12864_Dat(0x00);}else if(ch==0x00) //不需要显示，清空指定位置{for(ucCnt=0; ucCnt<5; ucCnt++){LCD12864_Dat(0x00);}}LCD12864_Dat(0x00);
}/*****************************************************************************函 数 名 : LCD12864_Clear功能描述 : 清屏输入参数 : void输出参数 : 无返 回 值 :修改历史 :1.日 期 : 2014年6月1日作 者 : 朱兆祺修改内容 : 创建*****************************************************************************/
void LCD12864_Clear(void)
{uint8 ucLine, ucRow;for(ucLine=0; ucLine<LCD12864_MAX_LINE; ucLine++){LCD12864_SetAddr(ucLine, 0);for(ucRow=0; ucRow<LCD12864_MAX_ROW; ucRow++){LCD12864_Dat(0x00);}}
}/*****************************************************************************函 数 名 : LCD12864_DisChar功能描述 : 在指定位置显示一个字符输入参数 : uint8 lineuint8 colchar ch输出参数 : 无返 回 值 :修改历史 :1.日 期 : 2014年6月1日作 者 : 朱兆祺修改内容 : 创建*****************************************************************************/
void LCD12864_DisChar(uint8 line, uint8 col, char ch)
{if (( line < HAL_LCD_MAX_LINES)&&(col < HAL_LCD_MAX_CHARS)){LCD12864_SetAddr(line, col*HAL_LCD_FONT_ROWS);LCD12864_Dis5X8(ch);}
}/*****************************************************************************函 数 名 : LCD12864_DisStr功能描述 : 将字符串显示到指定行输入参数 : uint8 line 显示的行 0~7char* pStr 显示的字符串首地址输出参数 : 无返 回 值 :修改历史 :1.日 期 : 2014年6月2日作 者 : 朱兆祺修改内容 : 创建*****************************************************************************/
void LCD12864_DisStr(uint8 line, char* pStr)
{uint8 ucCnt = 0;for ( ucCnt = 0 ; ucCnt < HAL_LCD_MAX_CHARS; ucCnt++ ){if ( '\0' == *pStr ){break;}LCD12864_DisChar( line, ucCnt, pStr[ucCnt]);}for ( ; ucCnt < HAL_LCD_MAX_CHARS; ucCnt++ ){LCD12864_DisChar( line, ucCnt, 0);}
}/*----------------------------------------------** end of file **----------------------------------------------*/
/*****************************************************************************函 数 名 : main功能描述 : 主函数输入参数 : 无输出参数 : 无返 回 值 : 修改历史 :1.日 期 : 2014年6月6日作 者 : 朱兆祺修改内容 : 创建*****************************************************************************/int main(void)

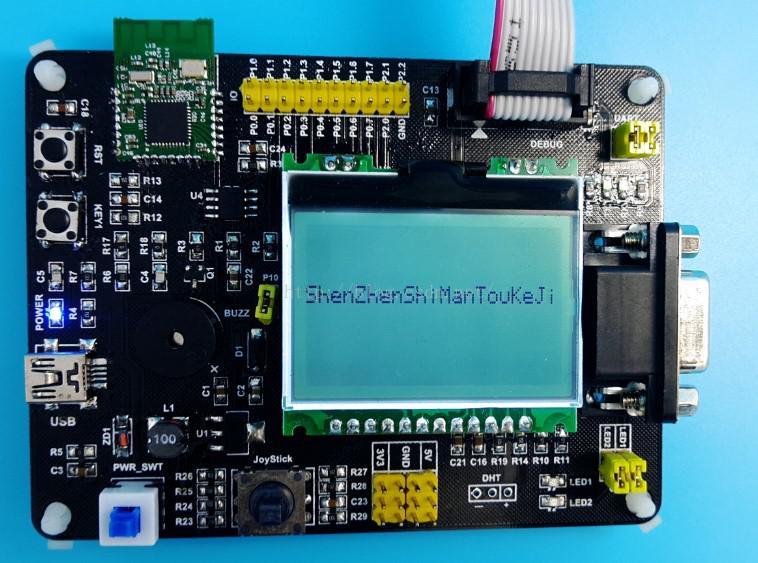

{/* 启动外部晶振 */SysStartXOSC();/* LCD12864的初始化 */LCD12864_Init();/* 清屏 */LCD12864_Clear();while(1){/* 显示字符 */LCD12864_DisStr(3, "ShenZhenShiManTouKeJi");}return 0;
}
本文章转载自
http://www.deyisupport.com/question_answer/wireless_connectivity/bluetooth/f/103/t/69222.aspx
请勿用于商业
