【转】在单板上通过串口调试内核

2024-01-15 19:38
文章标签 调试 串口 内核 单板

本文主要是介绍【转】在单板上通过串口调试内核，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

    如何单步源码级调试Linux内核一直困扰着linux驱动开发人员，内核有其代码量大、逻辑复杂、与硬件交互的特性。因此，有着不同于应用程序的调试方法，据统计Linux内核开发者使用最普遍的调试方法是printk方法，而其他的方法大多是在特殊情况下才会使用。本文介绍的Kgdb调试方法是一种源码级的Linux内核调试器。使用Kgdb调试内核时，需要结合gdb一起使用，使用他们可以对内核进行单步调试，设置断点，观察变量、寄存器的值等。然而也有其限制条件，本文仅简单介绍使用串口的Kgbd的流程(kgdboc方式),除此之外还网卡方式即kdgboe方式，Kgdb调试原理及kgdboe方式配置请参阅博文《Linux内核驱动开发之KGDB原理介绍及kgdboe方式配置》。

/**********************************************************************************************************************************/

原创作品，转载时请务必以超链接形式标明文章原始出处:http://blog.csdn.net/gqb666/article/details/9117597,作者:gqb666
/**********************************************************************************************************************************/

     关键步骤：

一、配置Linux内核，使其支持KGDB。

    依次进行如下配置：

    $make menuconfig（下面配置为必须进行的）

[plain]  view plain copy
  1. Kernel hacking--->
  2.        -*- Magic SysRq key
  3.        [*] Kernel debugging
  4.        [*] Compile the kernel with debug info
  5.        [*] KGDB: kernel debugging with remote gdb --->
  6.               <*> KGDB: use kgdb over the serial console

         配置成功后进行Linux内核的编译。make uImage并生成uImage拷贝到nfs/tftp服务器，等待u-boot下载内核或者直接烧到flash从flash上启动。

二、修改u-boot的启动参数bootargs以支持kgdb调试：

          setenv bootargs 'console=ttyS0,115200n8 kgdboc=ttyS0,115200 kgdbwait …… nfsroot=……'

         主要增加以上红色字体部分，指定kgdb使用开发板上的哪个串口，注意这里是串口名而不是设备文件/dev/ttyS0。

三、配置虚拟机与PC机的串口映射。比如博主的Vmware虚拟机使用usb转串口到linux下串口设备名为/dev/ttyS1(将在第五步使用)。可以通过mincom进行实际测试。

四、在虚拟机linux系统下使用minicom启动开发板的内核：方法如下：

                     tftp进行下载内核

[plain]  view plain copy
  1. OMAP3_EVM # tftp
  2. smc911x: detected LAN9220 controller
  3. smc911x: phy initialized  #by guoqingbo
  4. smc911x: MAC 02:01:05:96:02:01
  5. Using smsc911x-0 device
  6. TFTP from server 192.168.1.93; our IP address is 192.168.1.94
  7. Filename 'uImage'.
  8. Load address: 0x82000000
  9. Loading: #################################################################
  10.          #################################################################
  11.          #################################################################
  12.          #################################################################
  13.          #################################################################
  14.          #################################################################
  15.          #################################################################
  16.          ##########################
  17. done
  18. Bytes transferred = 2459200 (258640 hex)

 使用bootm启动linux后会在下面输出信息处停下（要注意的是完成此步骤后务必要手工关闭该minicom会话，因为gdb远程连接时也需要此串口）等待gdb的连接：

[plain]  view plain copy
  1. Serial: 8250/16550 driver, 4 ports, IRQ sharing enabled
  2. serial8250.0: ttyS0 at MMIO 0x4806a000 (irq = 72) is a ST16654
  3. console [ttyS0] enabled  #by guoingbo
  4. serial8250.1: ttyS1 at MMIO 0x4806c000 (irq = 73) is a ST16654
  5. serial8250.2: ttyS2 at MMIO 0x49020000 (irq = 74) is a ST16654
  6. kgdb: Registered I/O driver kgdboc.
  7. kgdb: Waiting for connection from remote gdb...

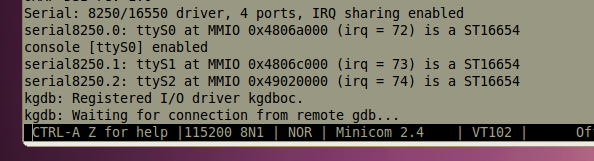

截图来说明一下：


五、使用gdb调试vmlinux文件。使用前述博文《在ubuntu10.04成功移植gdbserver及gdbserver使用介绍(用于CCSV5.2远程调试ARM CORTEX-A8程序)》移植的 arm-none-linux-gnueabi-gdb进行调试内核文件vmlinux。方法如下：

             在linux内核源码根目录下创建一个.gdbinit文件，其内容为：

[plain]  view plain copy
  1. set remotebaud 115200
  2. target remote /dev/ttyS1

           然后同样在Linux内核源码目录下运行如下命令：

             arm-none-linux-gnueabi-gdb ./vmlinux

           不出意外的会有如下信息输出则说明已经连接成功，可以像gdb调试应用程序一样调试linux内核了。

[plain]  view plain copy
  1. Reading symbols from /home/ss/develop_environment/v2/sys/dvsdk/ti-dvsdk_dm3730-evm_4_02_00_06/psp/linux-2.6.32-psp03.00.01.06.sdk/vmlinux...done.
  2. During symbol reading, DW_AT_name missing from DW_TAG_base_type.
  3. During symbol reading, unsupported tag: 'DW_TAG_const_type'.
  4. During symbol reading, Child DIE 0x408b33 and its abstract origin 0x4085ee have different parents.
  5. During symbol reading, DW_AT_type missing from DW_TAG_subrange_type.
  6. kgdb_breakpoint () at kernel/kgdb.c:1744
  7. 1744            arch_kgdb_breakpoint();
  8. (gdb)

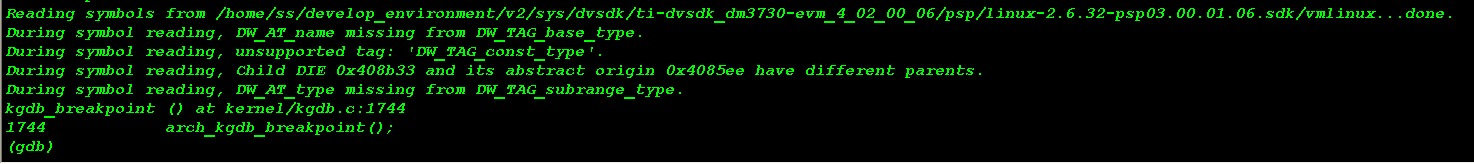

截图：


六、若用DDD图形界面调试：前四个步骤相同，只需第五步中的命令换成

   ddd --debugger arm-none-linux-gnueabi-gdb ./vmlinux  命令即可。


                                                           DDD调试内核的界面

这篇关于【转】在单板上通过串口调试内核的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/609988。
