基于51单片机的温度计（外加电子时钟）

因为学校微机课设的要求，做了一个这么玩意儿，实属小白自娱，大佬勿侃！！
闲话不多说，Let us go!

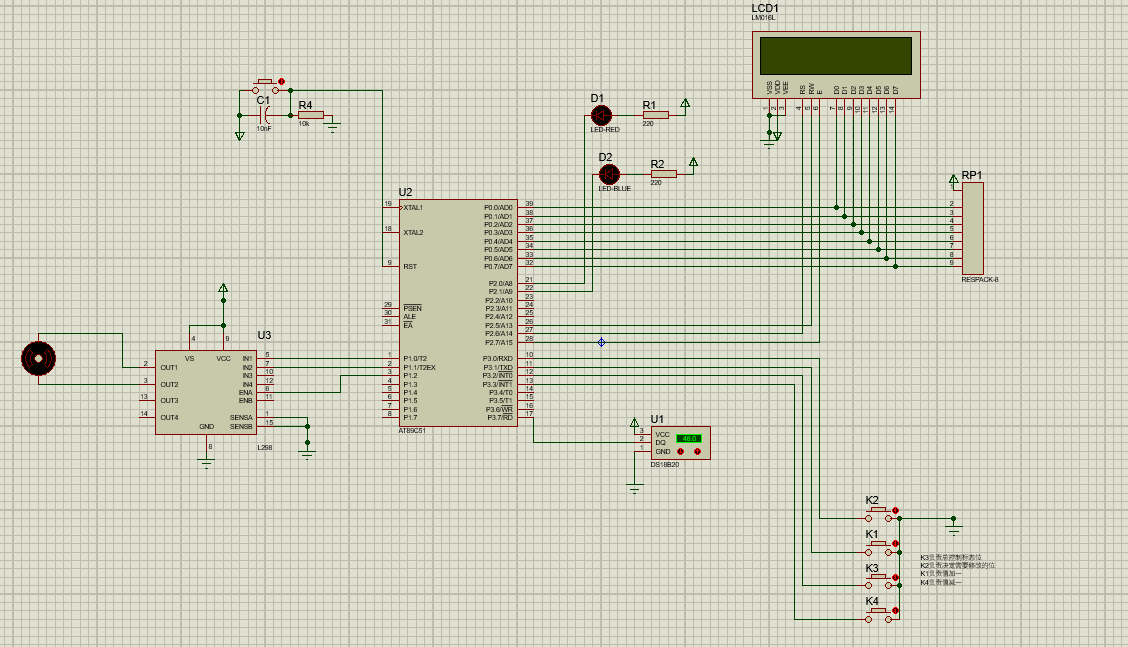

先上Proteus仿真图

在这里插入图片描述
一上午Proteus速成结果（垃圾的一批。。勿喷）
这里选用的式DS18B20温度传感器+lcd1604显示，左边的电机纯属瞎加，驱动芯片用L298N
！！！该图仅限于仿真，不可用于实际连接！！！

功能

系统实时显示温度值和年月日时分值，当温度高于既定温度，红灯亮，电机运转（相当于一个小风扇）；当温度低于既定温度，蓝灯亮；
按键功能：
k1：负责值加一
k2：负责决定需要修改的位（年月日时分秒）
k3:负责总控制标志位
k4:负责值减一

贴一下main.c代码

前情提示，因为速成且任务量着实太小，所以全让我塞一个c文件了，整洁度啊，语法水平啊，全都是最low！！！见谅。。

//      ┏┛ ┻━━━━━┛ ┻┓
//      ┃　　　　　　 ┃
//      ┃　　　━　　　┃
//      ┃　┳┛　  ┗┳　┃
//      ┃　　　　　　 ┃
//      ┃　　　┻　　　┃
//      ┃　　　　　　 ┃
//      ┗━┓　　　┏━━━┛
//        ┃　　　┃   神兽保佑
//        ┃　　　┃   代码无BUG！
//        ┃　　　┗━━━━━━━━━┓
//        ┃　　　　　　　    ┣┓
//        ┃　　　　         ┏┛
//        ┗━┓ ┓ ┏━━━┳ ┓ ┏━┛
//          ┃ ┫ ┫   ┃ ┫ ┫
//          ┗━┻━┛   ┗━┻━┛
#include<reg51.h>
#include"lcd.h"
#include"temp.h"
sbit k1=P3^1;
sbit k2=P3^0;
sbit k3=P3^2;
sbit k4=P3^3;
sbit ENA=P1^2;
sbit IN2=P1^1;
sbit IN1=P1^0;
sbit led0=P2^0;
sbit led1=P2^1;typedef unsigned long u32;
typedef unsigned int u16;	  //对数据类型进行声明定义
typedef unsigned char u8;u16 second=0,min=0,hour=0,date=1,month=1;
u16 year=2000;
u8 start_flag=1;           //总控制位
u16 shuzu[6];static u8 choose;  //选择位void LcdDisplay(int);
void UsartConfiguration();
void Delay10ms(void);
void keypros(void);
void LcdDisplay();void Timer0Init()
{TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。TH0=0XFC;	//给定时器赋初值，定时1msTL0=0X18;	ET0=1;//打开定时器0中断允许EA=1;//打开总中断TR0=1;//打开定时器
}void Int0Configuration()	//外部中断0初始化
{IT0=1;//跳变沿出发方式（下降沿）EX0=1;//打开INT0的中断允许。EA=1;//打开总中断
}void main()
{Timer0Init();UsartConfiguration();Int0Configuration();//p3.2LcdInit();while(1){if(start_flag==1){if(min==60){hour++;min=0;}if(hour==24){hour=0;date++;}if(year%4==0){if(month==2){if(date>=30){month++;date=1;}}else if(month==1||month==3||month==5||month==7||month==8||month==10||month==12){if(date==32){date=1;month++;}}else {if(date==31){date=1;month++;}}}else{if(month==2){if(date>=29){month++;date=1;}}else if(month==1||month==3||month==5||month==7||month==8||month==10||month==12){if(date==32){date=1;month++;}}else {if(date==31){date=1;month++;}}}	 //判断是否闰月；if(month==13){month=1;year++;}}//正常时钟功能；else{shuzu[0]=	 year;shuzu[1]=	 month;shuzu[2]=	 date;shuzu[3]=	 hour;shuzu[4]=	 min;shuzu[5]=	 second;if(k1==0)		  //检测按键K1是否按下{	Delay10ms();   //消除抖动 一般大约10msif(k1==0)	 //再次判断按键是否按下{choose++;							  //调要选的位数if(choose==6){choose=0;}	}while(!k1);	 //检测按键是否松开}if(k2==0)		  //检测按键K1是否按下{	Delay10ms();   //消除抖动 一般大约10msif(k2==0)	 //再次判断按键是否按下{shuzu[choose]=shuzu[choose]+1;								  //加数switch(choose){												//防止超出上限值case 0:break;case 1:if(shuzu[choose]==13){shuzu[choose]=0;}break;case 2:if(shuzu[choose]==32){shuzu[choose]=1;}break;case 3:if(shuzu[choose]==13){shuzu[choose]=0;}break;case 4:if(shuzu[choose]==61){shuzu[choose]=0;}break;	case 5:if(shuzu[choose]==61){shuzu[choose]=0;}break;}}while(!k2);	 //检测按键是否松开}if(k4==0)		  //检测按键K1是否按下{	Delay10ms();   //消除抖动 一般大约10msif(k4==0&&shuzu[choose]!=0)	 //再次判断按键是否按下{shuzu[choose]=shuzu[choose]-1;				   //减数且到0后就减不动了；}while(!k4);	 //检测按键是否松开}year=shuzu[0];month=shuzu[1];date=shuzu[2];hour=shuzu[3];min=shuzu[4];second=shuzu[5];}LcdWriteCom(0x80+0X40);LcdWriteData('0'+date/10);LcdWriteData('0'+date%10);LcdWriteData('-');LcdWriteData('0'+hour/10);LcdWriteData('0'+hour%10);LcdWriteData('-');LcdWriteData('0'+min/10);LcdWriteData('0'+min%10);LcdWriteData('-');LcdWriteData('0'+second/10);LcdWriteData('0'+second%10);LcdDisplay(Ds18b20ReadTemp());LcdWriteCom(0x87);	//写地址 80表示初始地址LcdWriteData('C'); LcdWriteCom(0x89);LcdWriteData('0'+year/1000);LcdWriteData('0'+year%1000/1000);LcdWriteData('0'+year%100/10);LcdWriteData('0'+year%10);LcdWriteData('-');LcdWriteData('0'+month/10);LcdWriteData('0'+month%10);}
}
//定时器中断0void Timer0() interrupt 1
{static u16 us;TH0=0XFC;	//给定时器赋初值，定时1msTL0=0X18;us++;if(us==1000){us=0;second++;if(second==60){second=0;min++;}	}
}//外部中断0
void Int0() interrupt 0
{Delay10ms();if(k3==0){start_flag=~start_flag;    //总开始标志，1为校正状态，2为正常运行；	TR0=~TR0;	//控制定时器1；}
}void Delay10ms(void)   //误差 0us
{unsigned char a,b,c;for(c=1;c>0;c--)for(b=38;b>0;b--)for(a=130;a>0;a--);
}void LcdDisplay(int temp) 	 //lcd显示
{unsigned char i, datas[] = {0, 0, 0, 0, 0}; //定义数组float tp;  if(temp< 0)				//当温度值为负数{LcdWriteCom(0x80);		//写地址 80表示初始地址SBUF='-';//将接收到的数据放入到发送寄存器while(!TI);			         //等待发送数据完成TI=0;						 //清除发送完成标志位LcdWriteData('-');  		//显示负//因为读取的温度是实际温度的补码，所以减1，再取反求出原码temp=temp-1;temp=~temp;tp=temp;temp=tp*0.0625*100+0.5;	//留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点//后面的数自动去掉，不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5的就//算由?.5，还是在小数点后面。}else{			LcdWriteCom(0x80);		//写地址 80表示初始地址LcdWriteData('+'); 		//显示正SBUF='+';//将接收到的数据放入到发送寄存器while(!TI);			         //等待发送数据完成TI=0;						 //清除发送完成标志位tp=temp;//因为数据处理有小数点所以将温度赋给一个浮点型变量//如果温度是正的那么，那么正数的原码就是补码它本身temp=tp*0.0625*100+0.5;	//留两个小数点就*100，+0.5是四舍五入，因为C语言浮点数转换为整型的时候把小数点//后面的数自动去掉，不管是否大于0.5，而+0.5之后大于0.5的就是进1了，小于0.5的就//算加上0.5，还是在小数点后面。}datas[0] = temp / 10000;datas[1] = temp % 10000 / 1000;datas[2] = temp % 1000 / 100;datas[3] = temp % 100 / 10;datas[4] = temp % 10;LcdWriteCom(0x81);		  //写地址 80表示初始地址LcdWriteData('0'+datas[0]); //百位 SBUF = '0'+datas[0];//将接收到的数据放入到发送寄存器while (!TI);			         //等待发送数据完成TI = 0;LcdWriteCom(0x82);		 //写地址 80表示初始地址LcdWriteData('0'+datas[1]); //十位SBUF = '0'+datas[1];//将接收到的数据放入到发送寄存器while (!TI);			         //等待发送数据完成TI = 0;LcdWriteCom(0x83);		//写地址 80表示初始地址LcdWriteData('0'+datas[2]); //个位 SBUF = '0'+datas[2];//将接收到的数据放入到发送寄存器while (!TI);			         //等待发送数据完成TI = 0;LcdWriteCom(0x84);		//写地址 80表示初始地址LcdWriteData('.'); 		//显示 ‘.’SBUF = '.';//将接收到的数据放入到发送寄存器while (!TI);			         //等待发送数据完成TI = 0;LcdWriteCom(0x85);		 //写地址 80表示初始地址LcdWriteData('0'+datas[3]); //显示小数点  SBUF = '0'+datas[3];//将接收到的数据放入到发送寄存器while (!TI);			         //等待发送数据完成TI = 0;LcdWriteCom(0x86);		 //写地址 80表示初始地址LcdWriteData('0'+datas[4]); //显示小数点 SBUF = '0'+datas[4];//将接收到的数据放入到发送寄存器while (!TI);			         //等待发送数据完成TI = 0;if(temp>=4500){led0=0;ENA=1;IN1=0;IN2=1;}				  //警报放在这里，超过45摄氏度，红色led灯亮；外加一个电风扇（直流电机驱动的） ；                  else{            //在显示函数里加判断语句估计除我也没谁了。。。                                            led0=1;ENA=0;}if(temp<=3500){		  //低温警告   对应蓝灯led1=0;	 }else{led1=1;}}void UsartConfiguration()
{SCON|=0X50;			//设置为工作方式1TMOD|=0X20;			//设置计数器工作方式2PCON|=0X80;			//波特率加倍TH1=0XF3;				//计数器初始值设置，注意波特率是4800的TL1=0XF3;TR1=1;					//打开计数器
}

lcd.h和temp.h网上有的是就不发了

仿真效果

*强调文本* _强调文本_显示还算凑活，调值啥的也正常，缺点是温度阈值不可调（懒。。），按键也不太稳，实际意义。。零点几吧。。。。

溜了，下次有缘再见！

bia ！ bia ！
