DC-DC模块输入端电容对12V电源纹波的影响

2024-01-14 20:48

本文主要是介绍DC-DC模块输入端电容对12V电源纹波的影响,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

1. 目标

说明DC-DC模块输入端极性电容对供电源纹波的影响,强调DC-DC输入端极性滤波电容的重要性!



2.DC-DC模块介绍

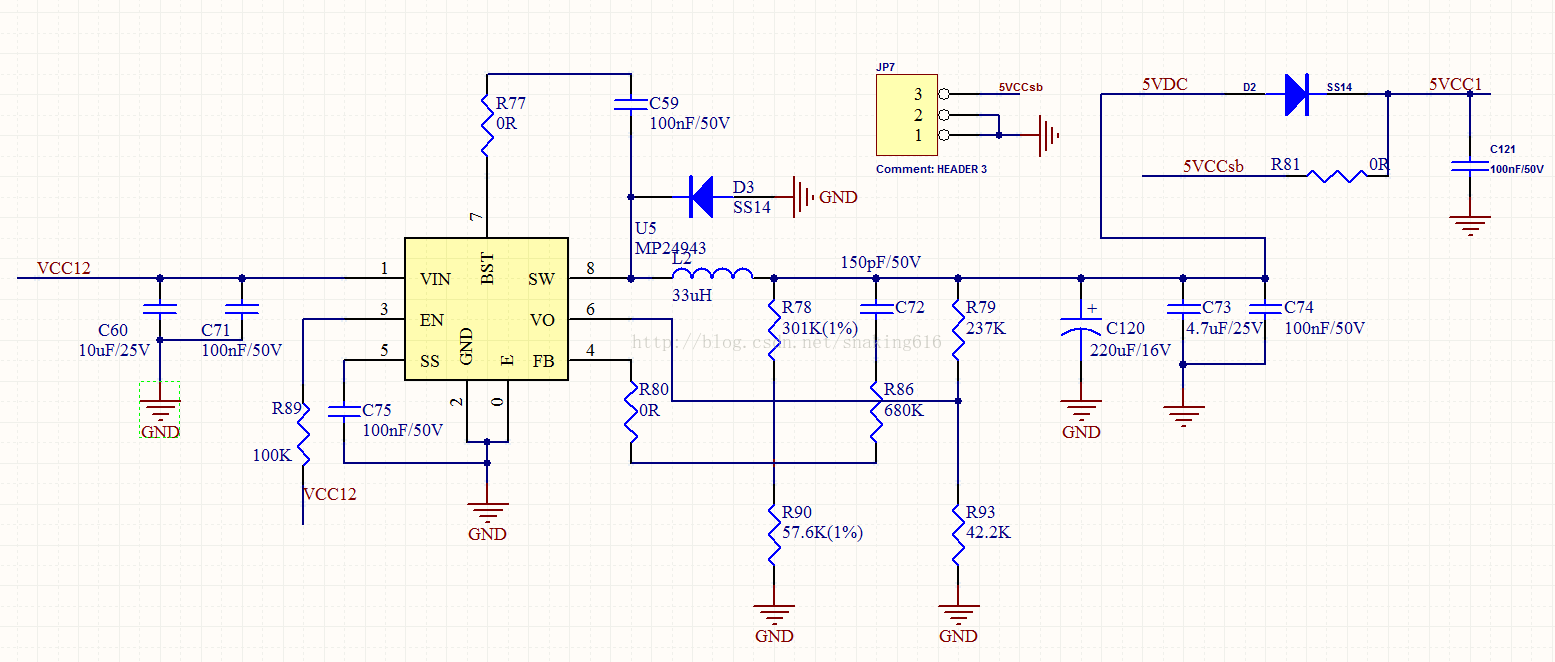

DC-DC模块的输入电源大小为12V,核心芯片为MP24943,输出电源大小为5V,电路原理图如下(输入端不添加极性滤波电容):

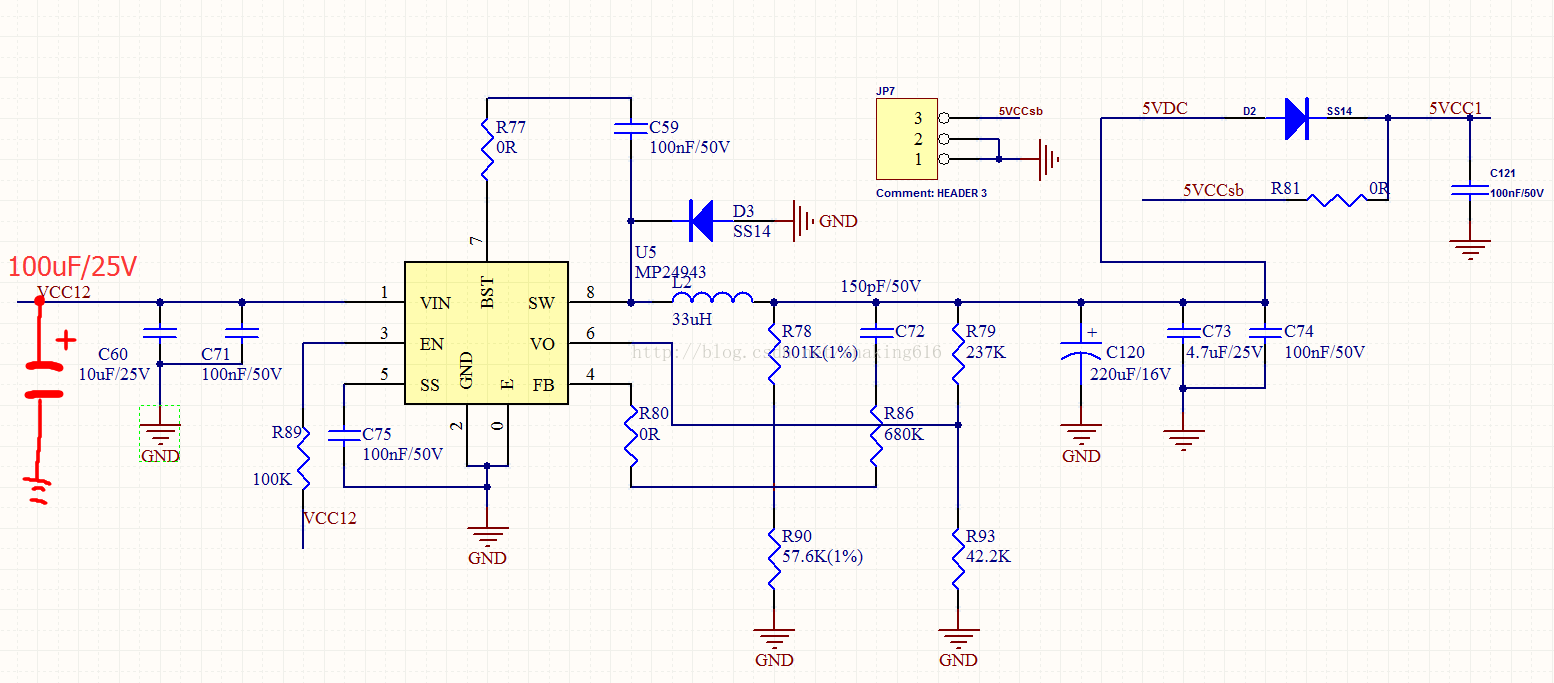

输入端添加极性滤波电容(100uF/25V)后,电路原理图如下:

3. 测试数据:

4. 数据分析

测试表明,在不添加100uF极性电容的情况下,每多添加一个DC-DC模块,12V电源的纹波会增加300mV!

如果添加了100uF的极性电容,不管加入多少个DC-DC模块,12V电容的纹波稳定在300mV左右,由此说明DC-DC输入端很有必要添加100uF的极性电容!
