UWP--简单日程制作

工具：Visual Studio 2017、Blend
语言：XAML，C#

日程应用的要求如下：实现自适应UI，即应用样式跟随屏幕宽度改变而改变；实现日程创建，删除与查看功能。

说明：在这个日程的制作中，具体的xaml和c#语法不再赘述，不了解的地方可以自行百度。

如图，先来看看最终样式：(说明：左侧页面标题为MyLists，右侧页面为Details；日程名称为ListItem)

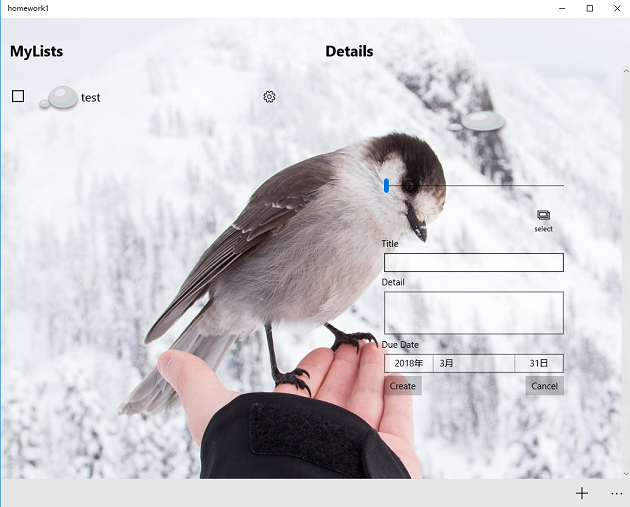

1. 完整视图：（width≥800px）

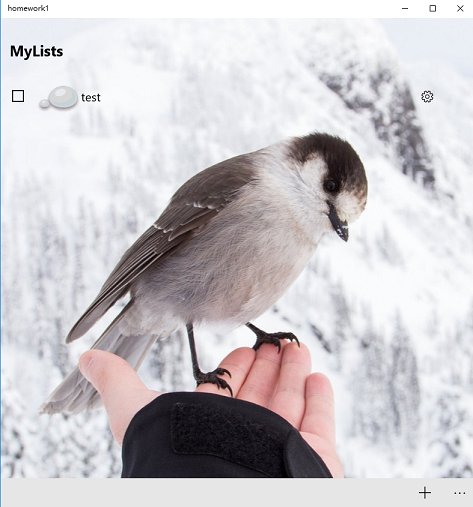

2. Detail消失：  (600px≤width<800px）

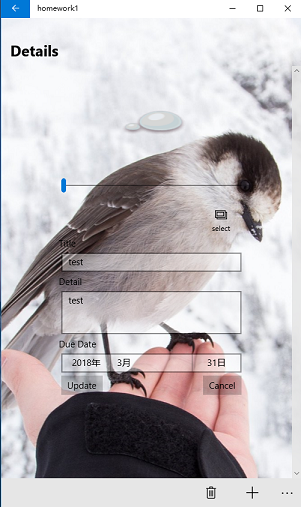

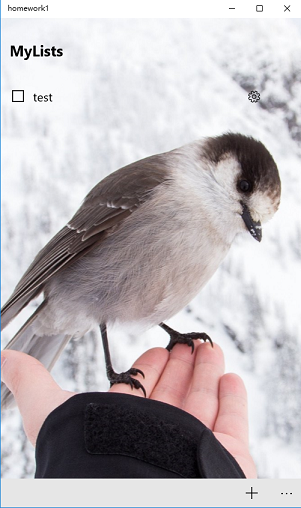

3. Image消失：（width<600px）                        4. Detail界面：（width<800px, 点击左侧日程）



下面进行具体实现：

• 总体实现规划：

       主要分为三个部分：视图View（.xaml）、逻辑Logic(.xaml.cs)和数据绑定；

       1. 视图部分：（XAML分为两个页面，MainPage和NewPage）

      MainPage主要写左侧日程列表的布局，并在页尾加上一个可以导向到NewPage的Frame框架；布局采用Grid+ListView来写，Grid分为两行，第一行写标题，第二行分为两列，一边容纳ListView列表（即主页面的主要部分），另一边容纳右边详情（Detail）；关于页面自适应，使用VisualStateGroup来实现，在Blend中设计三个不同的VisualState状态，来控制页面宽度不同时Detail界面和Image元素是否显示，其中比较关键的是Grid.ColumnSpan的应用，此属性表示所选Frame所占用的列数；关于Image的自适应实现，VisualStateGroup必须写在DateTemplate里面，并且用UserControl标签包含；最后在MainPage页面末尾加上AppBarbutton即可。

       Newpage的实现比较简单，采用Grid和ScrollViewer、StackPanel标签来实现，Grid也分为两行，第一行可以写标题（Detail），第二行用来容纳ScrollViewer标签，ScrollViewer实现滚动条，里面写上用Stackpanel包含的各个空间元素即可以实现；最后页面末尾加上AppBarButton即可；

       页面布局大致就是如此，最后可以加上背景图，利用Page.Background标签。

        2. 逻辑部分：（逻辑部分主要也分为MainPage和NewPage）

       MainPage下主要实现CheckBoxClick、ListView_ItemClick、AddBarButtonClick、MenuFlyEdit_Click、MenuFlyDelete_Click五个Click事件的函数及相应控件的数据绑定。

    NewPage 下主要实现Create_Update、Cancel、GetPicture、AddBarbuttonClick、DeleteBarButtonClick五个绑定函数的功能。

        3. 数据绑定： 数据绑定是一种把数据绑定到用户界面元素（控件）的通用机制。可以使用x:Bind即Binding来实现，推荐使用x:Bind（x:Bind可以解决大部分绑定问题）

• 代码文件结构：

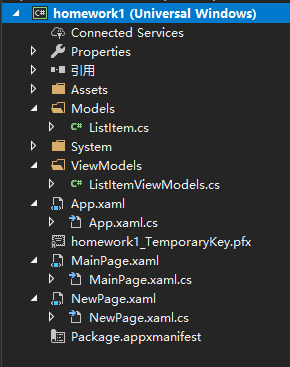

       第一次做UWP开发，并且也是第一次使用MVVM框架，所以有些使用不当的地方，还望谅解。文件具体目录结构如下：



       Models文件夹下是ListItem.cs文件，书写日程的类模板；ViewModels文件夹下是ListItemViewModels.cs文件，书写ListItem的处理方法。由于之后的视图、逻辑还有数据绑定实现过程需要ListItem类及其处理方法，所以先分别实现这两个模块：

ListItem.cs：

namespace List.Models
{class ListItem : INotifyPropertyChanged{public event PropertyChangedEventHandler PropertyChanged;//public string Id { get; set; }public ImageSource Img { get; set; }public double Size { get; set; }public string Title { get; set; }public string Detail { get; set; }public DateTimeOffset Date { get; set; }public bool? Finish { get; set; }public ListItem(ImageSource img, double size, string title,string detail, DateTimeOffset date){//this.Id = Guid.NewGuid().ToString();this.Img = (img == null ? new BitmapImage(new Uri("Assets/pic3.ico")) : img);this.Size = size;this.Date = date;this.Title = title;this.Detail = detail;this.Finish = false;}private void NotityPropertyChanged(string propertyname){PropertyChanged?.Invoke(this, new PropertyChangedEventArgs(propertyname));}}
}

ListItemViewModels.cs：

namespace List.ViewModels
{class ListItemViewModel{private ObservableCollection<Models.ListItem> allItems = new ObservableCollection<Models.ListItem>();public ObservableCollection<Models.ListItem> AllItems { get { return this.allItems; } }private Models.ListItem selectedItem;public Models.ListItem SelectedItem{get { return selectedItem; }set { this.selectedItem = value; }}public void AddListItem(ImageSource img, double size, string title, string detail, DateTimeOffset date){this.allItems.Add(new Models.ListItem(img, size, title, detail, date));}public void RemoveListItem(Models.ListItem SelectedItem1){this.allItems.Remove(SelectedItem1);this.selectedItem = null;}public void UpdateListItem(ImageSource img, double size, string title,string detail, DateTimeOffset date){this.selectedItem.Img = img;this.selectedItem.Size = size;this.selectedItem.Title = title;this.selectedItem.Detail = detail;this.selectedItem.Date = date;this.selectedItem = null;}}
}

• 详细实现流程：

1. 实现简单逻辑，完成控件的实现，分为MainPage和NewPage两个界面：

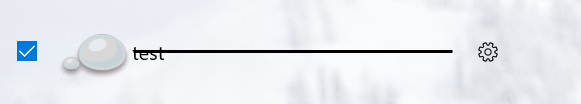

         a)实现MainPage中MyLists列表内CheckBox和Line控件样式布局，并进行简单的绑定；



            XMAL代码如下：（此代码中实现了上述图片中的所有控件，注意数据绑定x:Bind的使用）

<CheckBox x:Name="checkBox" Grid.Column="0" IsChecked="{x:Bind Finish, Mode=TwoWay}" Checked="Checked" Unchecked="Unchecked" Margin="7 5 3 5" Height="32" Width="32"/>
<Image x:Name="image" Grid.Column="1" Source="{x:Bind Img, Mode=TwoWay}" Height="80" Width="80" />
<Line x:Name="line" Grid.Column="2" Stretch="Fill" Stroke="Black" X1="1" StrokeThickness="3" VerticalAlignment="Center" Opacity="0"/>
<TextBlock Grid.Column="2" Text="{x:Bind Title, Mode=TwoWay}" VerticalAlignment="Center" FontSize="20"/>
<AppBarButton Grid.Column="3" Icon="Setting"  VerticalAlignment="Center" Margin="0 23 0 10"  HorizontalAlignment="Left"  IsCompact="True"><AppBarButton.Flyout><MenuFlyout><MenuFlyoutItem Text="Edit" Click="MenuFlyoutEdit_Click"  /><MenuFlyoutItem Text="Delete" Click="MenuFlyoutDelete_Click"/></MenuFlyout></AppBarButton.Flyout>
</AppBarButton>

            c#代码如下：（下面的代码可以用一个函数实现，即CheckBox的Click函数）

private void Checked(object sender, RoutedEventArgs e)
{var parent = VisualTreeHelper.GetParent(sender as DependencyObject);Line line = VisualTreeHelper.GetChild(parent, 2) as Line;line.Opacity = 1;
}private void Unchecked(object sender, RoutedEventArgs e)
{var parent = VisualTreeHelper.GetParent(sender as DependencyObject);Line line = VisualTreeHelper.GetChild(parent, 2) as Line;line.Opacity = 0;
}

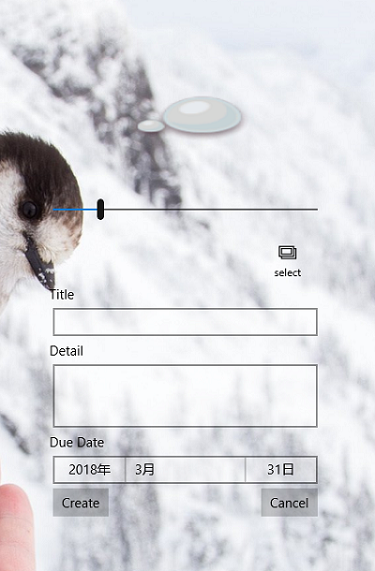

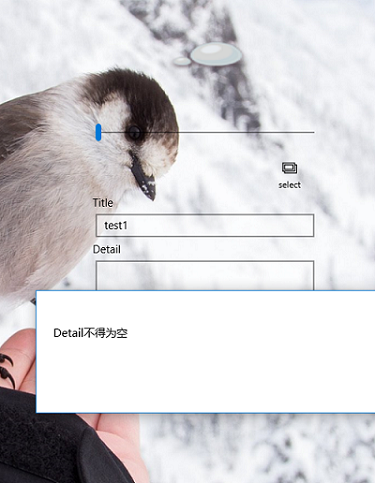

     b)实现NewPage中Details列表的样式布局，并进行逻辑判断实现Create和Cancel功能（利用MessageDialog进行失败/成功创建的提示）；



            xaml代码如下：（采用StackPanel和Grid两个布局容器来实现，在此我将自定义选择图片和放大缩小功能实现了，其中有部分数据绑定(需要使用Binding, x:Bind在此实现不了)的实现，Image的ScaleX，ScaleY与slider的Value绑定）

<StackPanel Height="Auto" HorizontalAlignment="Center"><Image x:Name="pic" Width="300" Source="Assets/pic3.ico" Stretch="Fill" Height="180" RenderTransformOrigin="0.5,0.5"><Image.RenderTransform><CompositeTransform ScaleX="{Binding Value, ElementName=slider}" ScaleY="{Binding Value, ElementName=slider}"/></Image.RenderTransform></Image><Slider Width="300" Minimum="0.4" Maximum="1.0" StepFrequency="0.001" x:Name="slider"/><RelativePanel Grid.Row="2" Width="300" HorizontalAlignment="Center"><AppBarButton Icon="Pictures" Label="select" RelativePanel.AlignRightWithPanel="True" Click="GetPicture" /></RelativePanel><TextBlock HorizontalAlignment="Left" Text="Title" TextWrapping="Wrap" VerticalAlignment="Bottom" Margin="1"/><TextBox x:Name="title" HorizontalAlignment="Left" Text="" VerticalAlignment="Bottom" Width="300" Margin="5"/><TextBlock HorizontalAlignment="Left" Text="Detail" TextWrapping="Wrap" VerticalAlignment="Bottom" Margin="1"/><TextBox x:Name="detail" HorizontalAlignment="Left" Text="" VerticalAlignment="Bottom"  Width="300" Height="72" Margin="5"/><TextBlock  HorizontalAlignment="Left" Text="Due Date" TextWrapping="Wrap" VerticalAlignment="Bottom" Margin="1"/><DatePicker x:Name="datePicker" HorizontalAlignment="Left" VerticalAlignment="Bottom" Width="300" Margin="5"/>
</StackPanel><Grid Width="300"><Button x:Name="create_update" Click="Create_Update" Content="Create" HorizontalAlignment="Left" /><Button x:Name="cancel" Click="Cancel" Content="Cancel" HorizontalAlignment="Right" />
</Grid>

            c#代码如下：

private async void Create_Update(object sender, RoutedEventArgs e)
{string message = "";if (title.Text == "")message += "Title";if (detail.Text == ""){if (message != "")  message += ",Detail";else                message += "Detail";}if (message != "")      message += "不得为空\n";if (datePicker.Date < DateTimeOffset.Now.LocalDateTime.AddDays(-1))message += "时间不得小于当前日期";if (message != "")await new MessageDialog(message).ShowAsync();else if (create_update.Content.ToString() == "Create"){Frame rootFrame = Window.Current.Content as Frame;MainPage.ViewModel1.AddListItem(pic.Source, slider.Value, title.Text, detail.Text, datePicker.Date);rootFrame.Navigate(typeof(MainPage));await new MessageDialog("Create successfully!").ShowAsync();}else{Frame rootFrame = Window.Current.Content as Frame;MainPage.ViewModel1.UpdateListItem(pic.Source, slider.Value, title.Text, detail.Text, datePicker.Date);rootFrame.Navigate(typeof(MainPage));await new MessageDialog("Update successfully!").ShowAsync();}
}private void Cancel(object sender, RoutedEventArgs e)
{pic.Source = Item.Img; //Item是中间变量，存储的是Cancel前的日程信息title.Text = Item.Title;slider.Value = Item.Size;detail.Text = Item.Detail;datePicker.Date = Item.Date;
}private void GetPicture(object sender, RoutedEventArgs e)
{var getSelectPicture = new GetSelectPicture();getSelectPicture.selectPic(pic);
}

           上面的GetPicture函数中的GeiSelectPicture需要自己实现一个内部类：

internal class GetSelectPicture
{public async void selectPic(Image pic){var fop = new FileOpenPicker();fop.ViewMode = PickerViewMode.Thumbnail;fop.SuggestedStartLocation = PickerLocationId.PicturesLibrary;fop.FileTypeFilter.Add(".jpg");fop.FileTypeFilter.Add(".jpeg");fop.FileTypeFilter.Add(".png");fop.FileTypeFilter.Add(".gif");Windows.Storage.StorageFile file = await fop.PickSingleFileAsync();try{using (IRandomAccessStream fileStream = await file.OpenAsync(Windows.Storage.FileAccessMode.Read)){BitmapImage bitmapImage = new BitmapImage();await bitmapImage.SetSourceAsync(fileStream);pic.Source = bitmapImage;}}catch (Exception){return;}}
}

      2. 实现+（右下角新建按钮），<-（左上角back按钮）页面跳转功能；

        a) +（右下角新建按钮）功能实现：

            XMAL代码：

    <Page.BottomAppBar><CommandBar><AppBarButton x:Name="AddAppBarButton" Icon="Add" Label="Add" Click="AddBarButtonClick"/></CommandBar></Page.BottomAppBar>

            c#代码如下：

private void AddBarButtonClick(object sender, RoutedEventArgs e)
{if (right.Visibility.ToString() == "Collapsed"){Frame rootFrame = Window.Current.Content as Frame;rootFrame.Navigate(typeof(NewPage));}elseright.Navigate(typeof(NewPage));
}

        b) <-（左上角back按钮）页面跳转功能实现：(写到App.xaml.cs里面，一下代码即使事件委托的使用，需要好好理解事件委托)



protected override void OnLaunched(LaunchActivatedEventArgs e)
{Frame rootFrame = Window.Current.Content as Frame;if (rootFrame == null){rootFrame = new Frame();rootFrame.Navigated += OnNavigated;SystemNavigationManager.GetForCurrentView().BackRequested += OnBackRequested;rootFrame.NavigationFailed += OnNavigationFailed;if (e.PreviousExecutionState == ApplicationExecutionState.Terminated){//TODO: 从之前挂起的应用程序加载状态}// 将框架放在当前窗口中Window.Current.Content = rootFrame;}if (e.PrelaunchActivated == false){if (rootFrame.Content == null){// 当导航堆栈尚未还原时，导航到第一页，// 并通过将所需信息作为导航参数传入来配置// 参数rootFrame.Navigate(typeof(MainPage), e.Arguments);}// 确保当前窗口处于活动状态Window.Current.Activate();}}private void OnBackRequested(object sender, Windows.UI.Core.BackRequestedEventArgs e)
{Frame rootFrame = Window.Current.Content as Frame;if (rootFrame == null) return;if (rootFrame.CanGoBack && e.Handled == false){e.Handled = true;rootFrame.GoBack();}
}private void OnNavigated(object sender, NavigationEventArgs e)
{SystemNavigationManager.GetForCurrentView().AppViewBackButtonVisibility = ((Frame)sender).CanGoBack ?AppViewBackButtonVisibility.Visible :AppViewBackButtonVisibility.Collapsed;
}

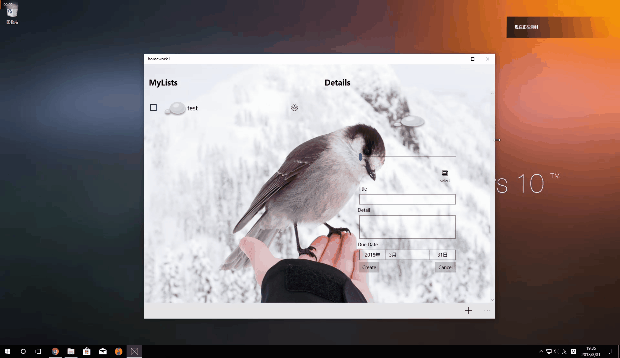

      3. UI自适应设计：



            XAML代码如下：(利用VisualStateGroups、VisualState实现，使用Blend会更加方便；下方代码实现的是页面宽度在0-600px、600-800px和800px以上的视图变化)

<VisualStateManager.VisualStateGroups><VisualStateGroup x:Name="VisualStateGroup"><VisualStateGroup.Transitions><VisualTransition GeneratedDuration="0"/></VisualStateGroup.Transitions><VisualState x:Name="VisualStateMin0"><VisualState.Setters><Setter Target="left.(Grid.ColumnSpan)" Value="2" /><Setter Target="right.(UIElement.Visibility)" Value="Collapsed"/></VisualState.Setters><VisualState.StateTriggers><AdaptiveTrigger MinWindowWidth="1" /></VisualState.StateTriggers></VisualState><VisualState x:Name="VisualStateMin600"><VisualState.Setters><Setter Target="left.(Grid.ColumnSpan)" Value="2" /><Setter Target="right.(UIElement.Visibility)" Value="Collapsed"/></VisualState.Setters><VisualState.StateTriggers><AdaptiveTrigger MinWindowWidth="600" /></VisualState.StateTriggers></VisualState><VisualState x:Name="VisualStateMin800"><VisualState.Setters><Setter Target="right.(UIElement.Visibility)" Value="Visible"/></VisualState.Setters><VisualState.StateTriggers><AdaptiveTrigger MinWindowWidth="800" /></VisualState.StateTriggers></VisualState></VisualStateGroup>
</VisualStateManager.VisualStateGroups>

          注意到上述代码并没有实现Image在Width<600px消失的功能，那是因为，在设计中，日程ListItem被定义为了一个DateTemplate，如果要对DateTemplate内的元素进行视觉状态调整，需要在DateTemplate内书写VisualStateGroups，并且使用UserControl标签嵌套。代码如下：

<ListView Grid.Row="1" IsItemClickEnabled="True" ItemClick="ListView_ItemClick" ItemsSource="{x:Bind ViewModel.AllItems}"><ListView.ItemTemplate><DataTemplate x:DataType="md:ListItem"><UserControl><Grid Height="100"><Grid.ColumnDefinitions><ColumnDefinition Width="42"/><ColumnDefinition Width="Auto"/><ColumnDefinition Width="*"/><ColumnDefinition Width="100"/></Grid.ColumnDefinitions><VisualStateManager.VisualStateGroups><VisualStateGroup x:Name="VisualStateGroup"><VisualState x:Name="VisualStateMin0"><VisualState.Setters><Setter Target="image.Visibility" Value="Collapsed" /></VisualState.Setters><VisualState.StateTriggers><AdaptiveTrigger MinWindowWidth="1" /></VisualState.StateTriggers></VisualState><VisualState x:Name="VisualStateMin600"><VisualState.Setters><Setter Target="image.Visibility" Value="Visible" /></VisualState.Setters><VisualState.StateTriggers><AdaptiveTrigger MinWindowWidth="600" /></VisualState.StateTriggers></VisualState></VisualStateGroup></VisualStateManager.VisualStateGroups>…… //此处省略了ListItem控件的代码</Grid></UserControl></DataTemplate></ListView.ItemTemplate>
</ListView>

      4. 齿轮功能和删除按钮实现：



          a) MainPage下主要实现CheckBoxClick(check，uncheck功能已经实现)、ListView_ItemClick、AddBarButtonClick、MenuFlyEdit_Click、MenuFlyDelete_Click五个绑定事件Click的函数（此后的代码会会经常用到ViewModel视图模板）。

private void ListView_ItemClick(object sender, ItemClickEventArgs e)
{ViewModel1.SelectedItem = e.ClickedItem as ListItem;if (right.Visibility.ToString() == "Collapsed"){Frame rootFrame = Window.Current.Content as Frame;rootFrame.Navigate(typeof(NewPage), e.ClickedItem as ListItem);}elseright.Navigate(typeof(NewPage), e.ClickedItem as ListItem);
}private void AddBarButtonClick(object sender, RoutedEventArgs e)
{if (right.Visibility.ToString() == "Collapsed"){Frame rootFrame = Window.Current.Content as Frame;rootFrame.Navigate(typeof(NewPage));}elseright.Navigate(typeof(NewPage));
}private void MenuFlyoutEdit_Click(object sender, RoutedEventArgs e) //齿轮Edit功能
{ViewModel1.SelectedItem = (sender as MenuFlyoutItem).DataContext as ListItem;  //DateContext获取当前元素的上下文if (right.Visibility.ToString() == "Collapsed"){Frame rootFrame = Window.Current.Content as Frame;rootFrame.Navigate(typeof(NewPage), ViewModel.SelectedItem);}elseright.Navigate(typeof(NewPage), ViewModel.SelectedItem);
}private async void MenuFlyoutDelete_Click(object sender, RoutedEventArgs e) //齿轮Delete功能
{ViewModel1.SelectedItem = (sender as MenuFlyoutItem).DataContext as ListItem;ViewModel1.RemoveListItem(ViewModel1.SelectedItem);await new MessageDialog("Delete successfully！").ShowAsync();Frame rootFrame = Window.Current.Content as Frame;rootFrame.Navigate(typeof(MainPage));
}

          b) NewPage 下主要实现Create_Update(之前已经实现)、Cancel、GetPicture(之前已经实现)、AddBarbuttonClick、DeleteBarButtonClick五个绑定函数的功能。

private void Cancel(object sender, RoutedEventArgs e)
{pic.Source = Item.Img;title.Text = Item.Title;slider.Value = Item.Size;detail.Text = Item.Detail;datePicker.Date = Item.Date;
}private async void DeleteBarButtonClick(object sender, RoutedEventArgs e)
{DeleteAppBarButton.Visibility = Visibility.Collapsed;MainPage.ViewModel1.RemoveListItem(MainPage.ViewModel1.SelectedItem);await new MessageDialog("Delete successfully！").ShowAsync();Frame rootFrame = Window.Current.Content as Frame;rootFrame.Navigate(typeof(MainPage));
}private void AddBarButtonClick(object sender, RoutedEventArgs e)
{if (SystemNavigationManager.GetForCurrentView().AppViewBackButtonVisibility != AppViewBackButtonVisibility.Visible){Frame rootFrame = Window.Current.Content as Frame;if (Window.Current.Bounds.Width >= 800)rootFrame.Navigate(typeof(MainPage));elserootFrame.Navigate(typeof(NewPage));}
}

       之所以两个cs文件中都有AddBarButtonClick函数的实现，是因为在程序启动之后，如果初始状态页面小于800px，则此时的AddAppBarButton为MainPage中实现的控件，点击AddAppBarButton，rootFrame导航的是NewPage，所以MainPage的AddAppBarButton已经不复存在则AddAppBarButton就变为NewPage中实现的控件；当页面大于800px，则此时的AddAppBarButton控件为NewPage中实现的，NewPage中AddAppBarButton控件将MainPage中的覆盖了。

        删除按钮之所以不需要设置两个，是因为在任何可以点击删除按钮的时候，必定是你选中某一个日程的时候，这是Details页面一定会出现，即NewPage一定存在，所以只需要NewPage中有一个删除按钮即可。

        除此之外，每次点击相应的ListItem，Details界面显示的是选中的ListItem的详情，所以我们需要重载OnNavigatedTo函数来实现这个功能，（此函数是每次跳转到NewPage后都会执行的函数（相对应的每次离开页面执行的函数为OnNavigatedFrom）：

protected override void OnNavigatedTo(NavigationEventArgs e)
{if (e.Parameter != null){Item = e.Parameter as ListItem;  //此处的Item即为前面所用到的中间量Item，用来记录当前ListItem信息DeleteAppBarButton.Visibility = Visibility.Visible;pic.Source = Item.Img;slider.Value = Item.Size;title.Text = Item.Title;detail.Text = Item.Detail;datePicker.Date = Item.Date;create_update.Content = "Update";}
}

      5. 优化调整页面之间的导航跳转：

        第二步中，我们已经实现了页面之间的跳转，但是你会发现，回到主页面的时候，有些情况下<-back回退按钮依然可以点击；还有+新建按钮也可以一直点击，造成页面越积越多，并且用户体验也会变差。

protected override void OnNavigatedTo(NavigationEventArgs e)
{SystemNavigationManager.GetForCurrentView().AppViewBackButtonVisibility = AppViewBackButtonVisibility.Collapsed;
}

        如上所示，在MainPage.xaml.cs中重载OnNavigatedTo函数，在该函数中将<-回退按钮隐藏，这样用户就可以知道这是主界面。

private void AddBarButtonClick(object sender, RoutedEventArgs e)
{if (SystemNavigationManager.GetForCurrentView().AppViewBackButtonVisibility != AppViewBackButtonVisibility.Visible){Frame rootFrame = Window.Current.Content as Frame;if (Window.Current.Bounds.Width >= 800)rootFrame.Navigate(typeof(MainPage));elserootFrame.Navigate(typeof(NewPage));}
}

        上面的if条件句即可实现 + 新建按钮不可以重复点击。（原因前文也提到了。）

         实现这些函数需要理清楚每个函数所要处理的页面跳转，信息保留的关系，在此基础之上利用各种API完成这些内容。

        以上便是这个日程制作的全部内容，如果有哪些不当的地方，还请大家批评指正。另外，附上所写源码链接：点击打开链接
