文章目录
- 覆铜
- 铺铜操作
- 底层铺铜
- 设置铺铜和其他器件连接的线宽
- 在顶层铜和底层铜之间添加过孔连接
- 设置过孔和覆铜之间的连接方式
- 电器规则检查
覆铜
覆铜的作用：连接地线，散热
铺铜操作
选择“铺铜”
用鼠标框出一个矩形，包围所有的器件(板子)，空格改变角度。
绘制完成之后，选择绘制好的铜，首先过滤器中只勾选覆铜，
然后点击铜，将其属性中的Net改为GND。
同时勾选“移除死铜“，即移除没有连接的铜

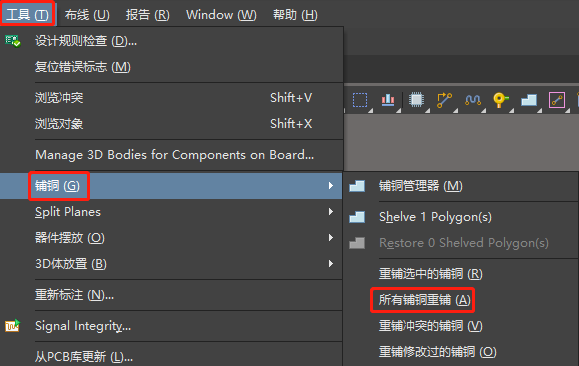

我们发现覆铜为绿色，表示有问题，选择“工具—铺铜—所有铺铜重铺”即可，覆铜变为红色
底层铺铜
选择顶层的覆铜，Ctrl+C复制，选择参考点，Ctrl+V进行粘贴，选择同样的参考点
选择复制后的铜，在右侧的属性里进行如下更改
然后选择“工具—铺铜—所有铺铜重铺”即可
按*键切换到底层查看

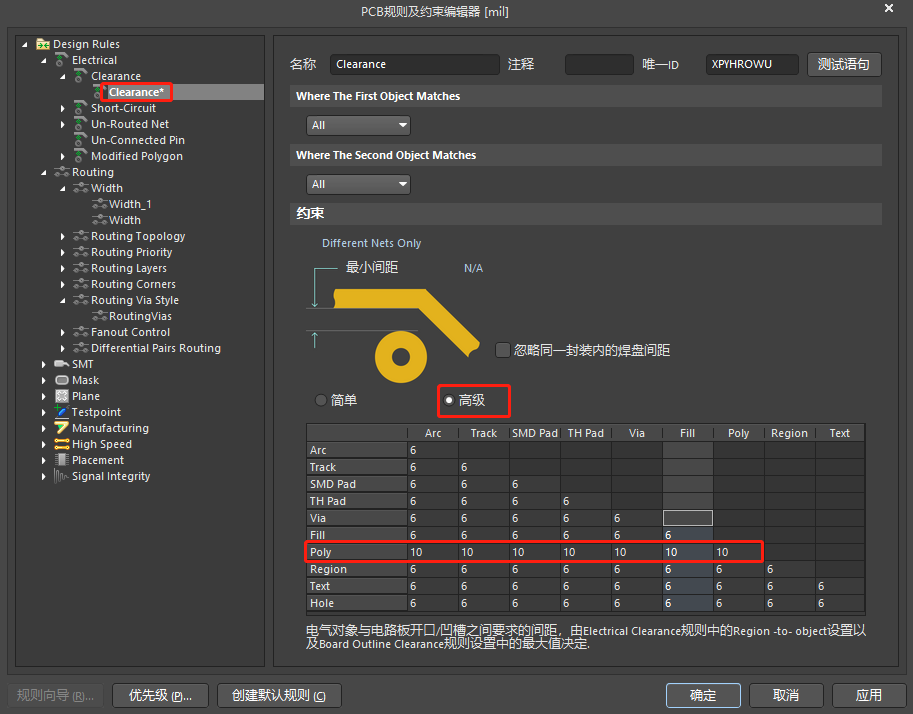

设置铺铜和其他器件连接的线宽
例如设置为10mil。
选择“设计—规则”，进行如下设置
重新铺铜：“工具—铺铜—所有铺铜重铺”
在顶层铜和底层铜之间添加过孔连接
选择过孔，设置过孔属性，放置
放置好过孔之后重新覆铜：“工具—铺铜—所有铺铜重铺”

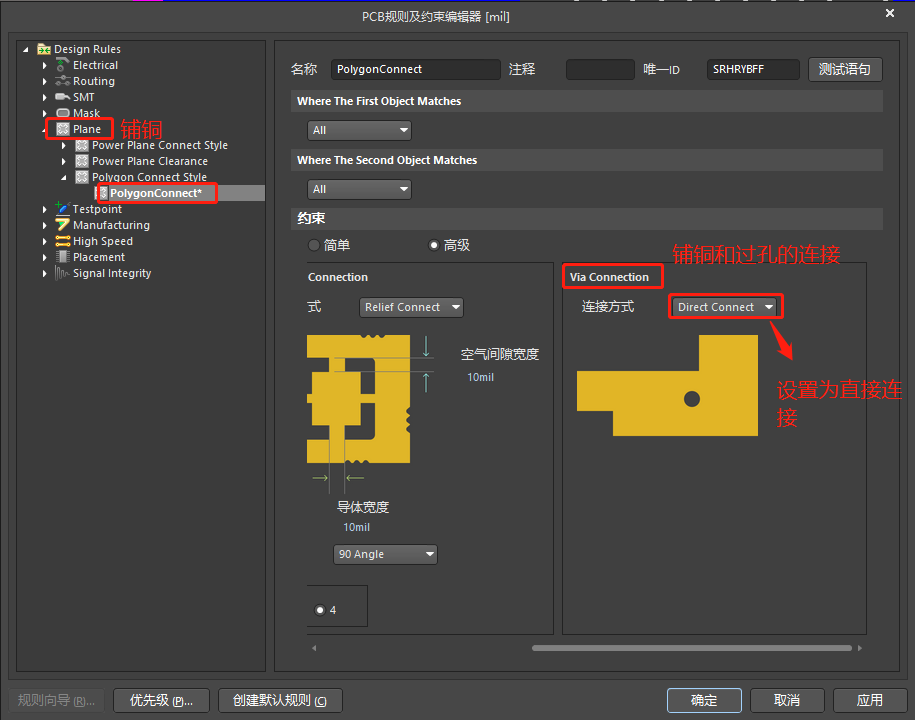

设置过孔和覆铜之间的连接方式
可以根据喜好设置过孔和覆铜之间的连接方式，默认为十字连接
选择”设计——规则“进行设置，如：将铺铜和过孔的连接方式设置为直接连接
重新覆铜：“工具—铺铜—所有铺铜重铺”
电器规则检查
选择”工具(T)—设计规则检查(D)“
点击运行DRC即可
