AUDIO：
AUDIO模块包括音频输入、音频输出、音频编码、音频解码四个子模块。音频输入和输出模块通过对Hi35xx芯片SIO接口的控制实现音频输入输出功能。音频编码和解码模块提供对G711、G726、ADPCM格式的音频编解码功能，并支持录制和播放LPCM格式的原始音频文件。
Audio:
Anr:噪声抑制音频输入输出接口SIO（Sonic Input/Output），用于和Audio Codec对接，完成声音的录制和播放。

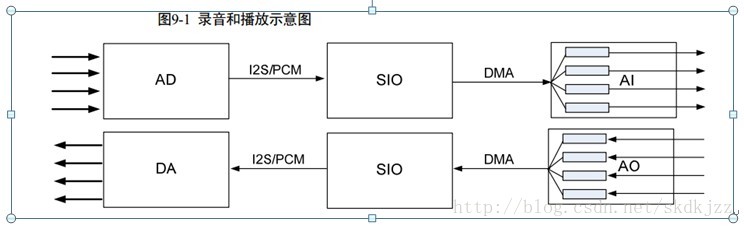

原始音频信号以模拟信号的形式给出后，通过Audio Codec，按一定采样率和采样精度转换为数字信号。Audio Codec以I2S时序或PCM时序的方式，将数字信号传输给SIO接口，SIO支持多路复用的接收模式。Hi35xx芯片利用DMAC将SIO接口中的音频数据保存到内存中，完成录音操作。
Hi35xx SIO支持扩展的多路接收的I2S及PCM接口时序，对接CODEC的时序模式选择、同步时钟、采样位宽等配置必须与Hi35xx SIO的配置保持一致，否则可能采集不到正确的数据。
Hi35xx SIO支持SIO主模式和SIO从模式，主模式即SIO提供时钟，从模式即Audio Codec提供时钟；主模式时SIO提供的时钟供输入和输出共同使用，而从模式时的输入输出可以分别由外围Audio Codec提供时钟。
SIO选择主模式时，有些SIO只提供用于时序同步的帧同步时钟和位流时钟，不提供MCLK，这时如果Audio Codec使用外接的晶振作为工作时钟，这样可能导致声音失真，因此推荐使用从模式或者使用位流时钟产生Codec内部工作主时钟。
当SIO为主模式时，对于向外提供了MCLK的SIO，MCLK的设定为：
− 采样率为48k/24k/12k时提供12.288MHz的主时钟
− 采样率为32k/16k/8k（32k采样位宽不是256bits，8k要求采样位宽不是16bits）时，提供12.288MHz的主时钟
− 采样率为32k/16k/8k（32k采样位宽为256bits或8k采样位宽为16bits）时，提供8.192MHz的主时钟
− 采样率为44.1k/22.05k/11.025时提供11.2896MHz的主时钟

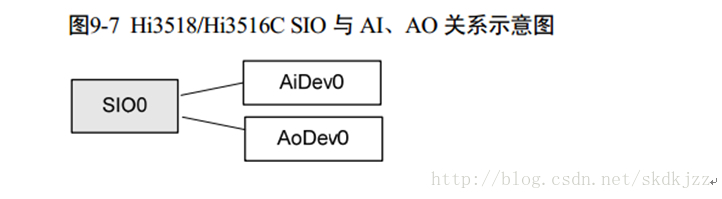

Hi3518/Hi3516C芯片受内置codec限制，只支持2通道。
当AI-AENC或AI-AO的数据传输方式为系统绑定方式时，AI或AO的重采样无效。用户可以通过MPI接口获取AI音频帧，并发送给AENC/AO，以建立AIAENC或AI-AO的数据传输，此时AI或AO的重采样有效。
z ADEC-AO的数据传输方式无上述限制，当为系统绑定方式时，AO的重采样仍有效。
Hi3518C只支持单声道，左声道输入、左声道输出。
首先还是要初始化vi和mpi_sys：
memset(&stVbConf, 0, sizeof(VB_CONF_S));
s32Ret = SAMPLE_COMM_SYS_Init(&stVbConf);
* function : Ai -> Aenc -> file
* -> Adec -> Ao
s32Ret = SAMPLE_AUDIO_AiAenc(&stAioAttr);/* send audio frame to AENC channel form AI, save them*/
{
/* config ai aenc dev attr */
step 1: config audio codec
s32Ret = SAMPLE_COMM_AUDIO_CfgAcodec(pstAioAttr, gs_bMicIn);｛
s32Ret = SAMPLE_Acodec_CfgAudio(pstAioAttr->enSamplerate, bMacIn);( * function : Acodec config [ s32Samplerate(0:8k, 1:16k ) ])
｝
step 2: start Ai
s32Ret = SAMPLE_COMM_AUDIO_StartAi(AiDev, s32AiChnCnt, pstAioAttr, gs_bAiAnr, gs_pstAiReSmpAttr);( * function : Start Ai){
s32Ret = HI_MPI_AI_SetPubAttr(AiDevId, pstAioAttr);
}
step 3: start Aenc
s32Ret = SAMPLE_COMM_AUDIO_StartAenc(s32AencChnCnt, gs_enPayloadType);{
/* create aenc chn*/
s32Ret = HI_MPI_AENC_CreateChn(AeChn, &stAencAttr);
}
step 4: Aenc bind Ai Chn
s32Ret = SAMPLE_COMM_AUDIO_AencBindAi(AiDev, AiChn, AeChn);( * function : Aenc bind Ai)
step 5: start Adec & Ao. ( if you want ){
/* create adec chn*/
s32Ret = HI_MPI_ADEC_CreateChn(AdChn, &stAdecAttr);
* function : Start Adec
* function : Start Ao
* function : Open Aenc File
* function : Create the thread to get stream from aenc and send to adec{
* function : get stream from Aenc, send it to Adec & save it to file
void *SAMPLE_COMM_AUDIO_AencProc(void *parg)
}
* function : Ao bind Adec
}
}
AUDIO模块包括音频输入、音频输出、音频编码、音频解码四个子模块。音频输入和输出模块通过对 Hi3520/Hi3515芯片SIO设备的控制实现相应的音频输入输出功能；音频编码和解码模块则提供对ADPCM、G726、G711、AMR格式的音频编解码功能。
一、重要概念
SIO及 AI
