前言

在上一篇文章中，我们学习了ServiceManager中的Binder机制，有一个问题由于篇幅问题没有讲完，那就是MediaPlayerService是如何注册的。通过了解MediaPlayerService是如何注册的，可以得知系统服务的注册过程。

1.从调用链角度说明MediaPlayerService是如何注册的

我们先来看MediaServer的入口函数，代码如下所示。
frameworks/av/media/mediaserver/main_mediaserver.cpp

int main(int argc __unused, char **argv __unused)
{signal(SIGPIPE, SIG_IGN);//获取ProcessState实例sp<ProcessState> proc(ProcessState::self());sp<IServiceManager> sm(defaultServiceManager());ALOGI("ServiceManager: %p", sm.get());InitializeIcuOrDie();//注册MediaPlayerServiceMediaPlayerService::instantiate();//1ResourceManagerService::instantiate();registerExtensions();//启动Binder线程池ProcessState::self()->startThreadPool();//当前线程加入到线程池IPCThreadState::self()->joinThreadPool();
}

这段代码中的很多内容都在上一篇文章介绍过了，接着分析注释1处的代码。

frameworks/av/media/libmediaplayerservice/MediaPlayerService.cpp

void MediaPlayerService::instantiate() {defaultServiceManager()->addService(String16("media.player"), new MediaPlayerService，());
}

defaultServiceManager返回的是BpServiceManager，不清楚的看Binder这么弱还跑来面腾讯？这篇文章。参数是一个字符串和MediaPlayerService，看起来像是Key/Value的形式来完成注册，接着看addService函数。

frameworks/native/libs/binder/IServiceManager.cpp

 virtual status_t addService(const String16& name, const sp<IBinder>& service,bool allowIsolated, int dumpsysPriority) {Parcel data, reply;//数据包data.writeInterfaceToken(IServiceManager::getInterfaceDescriptor());data.writeString16(name); //name值为"media.player"data.writeStrongBinder(service); //service值为MediaPlayerServicedata.writeInt32(allowIsolated ? 1 : 0);data.writeInt32(dumpsysPriority);status_t err = remote()->transact(ADD_SERVICE_TRANSACTION, data, &reply);//1return err == NO_ERROR ? reply.readExceptionCode() : err;}

data是一个数据包，后面会不断的将数据写入到data中， 注释1处的remote()指的是mRemote，也就是BpBinder。addService函数的作用就是将请求数据打包成data，然后传给BpBinder的transact函数，代码如下所示。
frameworks/native/libs/binder/BpBinder.cpp

status_t BpBinder::transact(uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags)
{if (mAlive) {status_t status = IPCThreadState::self()->transact(mHandle, code, data, reply, flags);if (status == DEAD_OBJECT) mAlive = 0;return status;}return DEAD_OBJECT;
}

BpBinder将逻辑处理交给IPCThreadState，先来看IPCThreadState::self()干了什么？
frameworks/native/libs/binder/IPCThreadState.cpp

IPCThreadState* IPCThreadState::self()
{   //首次进来gHaveTLS的值为falseif (gHaveTLS) {
restart:const pthread_key_t k = gTLS;//1IPCThreadState* st = (IPCThreadState*)pthread_getspecific(k);//2if (st) return st;return new IPCThreadState;//3}...pthread_mutex_unlock(&gTLSMutex);goto restart;
}

注释1处的TLS的全称为Thread local storage，指的是线程本地存储空间，在每个线程中都有TLS，并且线程间不共享。注释2处用于获取TLS中的内容并赋值给IPCThreadState*指针。注释3处会新建一个IPCThreadState，这里可以得知IPCThreadState::self()实际上是为了创建IPCThreadState，它的构造函数如下所示。
frameworks/native/libs/binder/IPCThreadState.cpp

IPCThreadState::IPCThreadState(): mProcess(ProcessState::self()),mStrictModePolicy(0),mLastTransactionBinderFlags(0)
{pthread_setspecific(gTLS, this);//1clearCaller();mIn.setDataCapacity(256);mOut.setDataCapacity(256);
}

注释1处的pthread_setspecific函数用于设置TLS，将IPCThreadState::self()获得的TLS和自身传进去。IPCThreadState中还包含mIn、一个mOut，其中mIn用来接收来自Binder驱动的数据，mOut用来存储发往Binder驱动的数据，它们默认大小都为256字节。
知道了IPCThreadState的构造函数，再回来查看IPCThreadState的transact函数。
frameworks/native/libs/binder/IPCThreadState.cpp

status_t IPCThreadState::transact(int32_t handle,uint32_t code, const Parcel& data,Parcel* reply, uint32_t flags)
{status_t err;flags |= TF_ACCEPT_FDS;...err = writeTransactionData(BC_TRANSACTION, flags, handle, code, data, NULL);//1if (err != NO_ERROR) {if (reply) reply->setError(err);return (mLastError = err);}if ((flags & TF_ONE_WAY) == 0) {...if (reply) {err = waitForResponse(reply);//2} else {Parcel fakeReply;err = waitForResponse(&fakeReply);}...} else {//不需要等待reply的分支err = waitForResponse(NULL, NULL);}return err;
}

调用BpBinder的transact函数实际上就是调用IPCThreadState的transact函数。注释1处的writeTransactionData函数用于传输数据，其中第一个参数BC_TRANSACTION代表向Binder驱动发送命令协议，向Binder设备发送的命令协议都以BC_开头，而Binder驱动返回的命令协议以BR_开头。这个命令协议我们先记住，后面会再次提到他。

现在分别来分析注释1的writeTransactionData函数和注释2处的waitForResponse函数。

1.1 writeTransactionData函数分析

frameworks/native/libs/binder/IPCThreadState.cpp

status_t IPCThreadState::writeTransactionData(int32_t cmd, uint32_t binderFlags,int32_t handle, uint32_t code, const Parcel& data, status_t* statusBuffer)
{binder_transaction_data tr;//1tr.target.ptr = 0; tr.target.handle = handle;//2 tr.code = code;  //code=ADD_SERVICE_TRANSACTIONtr.flags = binderFlags;tr.cookie = 0;tr.sender_pid = 0;tr.sender_euid = 0;const status_t err = data.errorCheck();//3if (err == NO_ERROR) {tr.data_size = data.ipcDataSize();tr.data.ptr.buffer = data.ipcData();tr.offsets_size = data.ipcObjectsCount()*sizeof(binder_size_t);tr.data.ptr.offsets = data.ipcObjects();} else if (statusBuffer) {tr.flags |= TF_STATUS_CODE;*statusBuffer = err;tr.data_size = sizeof(status_t);tr.data.ptr.buffer = reinterpret_cast<uintptr_t>(statusBuffer);tr.offsets_size = 0;tr.data.ptr.offsets = 0;} else {return (mLastError = err);}mOut.writeInt32(cmd);  //cmd=BC_TRANSACTIONmOut.write(&tr, sizeof(tr));return NO_ERROR;
}

注释1处的binder_transaction_data结构体(tr结构体）是向Binder驱动通信的数据结构，注释2处将handle传递给target的handle，用于标识目标，这里的handle的值为0，代表了ServiceManager。
注释3处对数据data进行错误检查，如果没有错误就将数据赋值给对应的tr结构体。最后会将BC_TRANSACTION和tr结构体写入到mOut中。

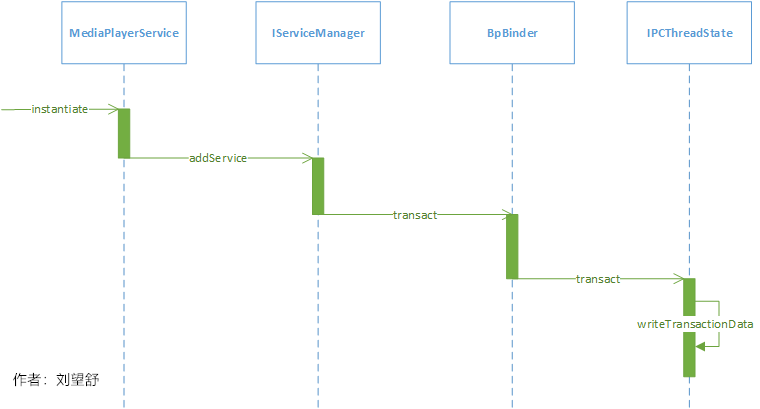

上面代码调用链的时序图如下所示。

1.2 waitForResponse函数分析

接着回过头来查看waitForResponse函数做了什么，waitForResponse函数中的case语句很多，这里截取部分代码。
frameworks/native/libs/binder/IPCThreadState.cpp

status_t IPCThreadState::waitForResponse(Parcel *reply, status_t *acquireResult)
{uint32_t cmd;int32_t err;while (1) {if ((err=talkWithDriver()) < NO_ERROR) break;//1err = mIn.errorCheck();if (err < NO_ERROR) break;if (mIn.dataAvail() == 0) continue;cmd = (uint32_t)mIn.readInt32();IF_LOG_COMMANDS() {alog << "Processing waitForResponse Command: "<< getReturnString(cmd) << endl;}switch (cmd) {case BR_TRANSACTION_COMPLETE:if (!reply && !acquireResult) goto finish;break;case BR_DEAD_REPLY:err = DEAD_OBJECT;goto finish;...default://处理各种命令协议err = executeCommand(cmd);if (err != NO_ERROR) goto finish;break;}
}
finish:...return err;
}

注释1处的talkWithDriver函数的内部通过ioctl与Binder驱动进行通信，代码如下所示。
frameworks/native/libs/binder/IPCThreadState.cpp

status_t IPCThreadState::talkWithDriver(bool doReceive)
{if (mProcess->mDriverFD <= 0) {return -EBADF;}//和Binder驱动通信的结构体binder_write_read bwr; //1//mIn是否有可读的数据，接收的数据存储在mInconst bool needRead = mIn.dataPosition() >= mIn.dataSize();const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;bwr.write_size = outAvail;bwr.write_buffer = (uintptr_t)mOut.data();//2//这时doReceive的值为trueif (doReceive && needRead) {bwr.read_size = mIn.dataCapacity();bwr.read_buffer = (uintptr_t)mIn.data();//3} else {bwr.read_size = 0;bwr.read_buffer = 0;}...if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;bwr.write_consumed = 0;bwr.read_consumed = 0;status_t err;do {IF_LOG_COMMANDS() {alog << "About to read/write, write size = " << mOut.dataSize() << endl;}
#if defined(__ANDROID__)if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)//4err = NO_ERROR;elseerr = -errno;
#elseerr = INVALID_OPERATION;
#endif...} while (err == -EINTR);...return err;
}

注释1处的 binder_write_read是和Binder驱动通信的结构体，在注释2和3处将mOut、mIn赋值给binder_write_read的相应字段，最终通过注释4处的ioctl函数和Binder驱动进行通信，这一部分涉及到Driver Binder的内容
了，就不再详细介绍了。

1.3 小节

从调用链的角度来看，MediaPlayerService是如何注册的貌似并不复杂，因为这里只是简单的介绍了一个调用链分支，可以简单的总结为以下几个步骤：

1. addService函数将数据打包发送给BpBinder来进行处理。

2. BpBinder新建一个IPCThreadState对象，并将通信的任务交给IPCThreadState。

3. IPCThreadState的writeTransactionData函数用于将命令协议和数据写入到mOut中。

4. IPCThreadState的waitForResponse函数主要做了两件事，一件事是通过ioctl函数操作mOut和mIn来与Binder驱动进行数据交互，另一件事是处理各种命令协议。

2.从进程角度说明MediaPlayerService是如何注册的

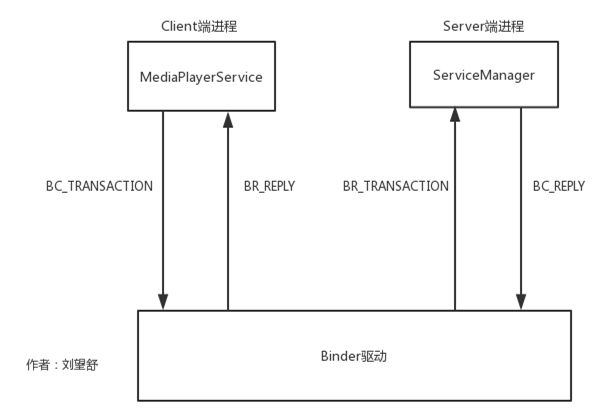

实际上MediaPlayerService的注册还涉及到了进程，如下图所示。

从图中看出是以C/S架构为基础，addService是在MediaPlayerService进行的，它是Client端，用于请求添加系统服务。而Server端则是指的是ServiceManager，用于完成系统服务的添加。
Client端和Server端分别运行在两个进程中，通过向Binder来进行通信。更详细点描述，就是两端通过向Binder驱动发送命令协议来完成系统服务的添加。这其中命令协议非常多，过程也比较复杂，这里对命令协议进行了简化，只涉及到了四个命令协议，其中
BC_TRANSACTION和BR_TRANSACTION过程是一个完整的事务，BC_REPLY和BR_REPLY是一个完整的事务。
Client端和Server端向Binder驱动发送命令协议以BC开头，而Binder驱动向Client端和Server端返回的命令协议以BR_开头。

步骤如下所示：
1.Client端向Binder驱动发送BC_TRANSACTION命令。
2.Binder驱动接收到请求后生成BR_TRANSACTION命令，唤醒Server端后将BR_TRANSACTION命令发送给ServiceManager。
3.Server端中的服务注册完成后，生成BC_REPLY命令发送给Binder驱动。
4.Binder驱动生成BR_REPLY命令，唤醒Client端后将BR_REPLY命令发送个Client端。

通过这些协议命令来驱动并完成系统服务的注册。

3.总结

本文分别从调用链角度和进程角度来讲解MediaPlayerService是如何注册的，间接的得出了服务是如何注册的。这两个角度都比较复杂，因此这里分别对这两个角度做了简化，作为应用开发，我们不需要注重太多的过程和细节，只需要了解大概的步骤即可。
