　　　　　　　　　　　　　　　　　　　Android Chromium for WebView代码结构

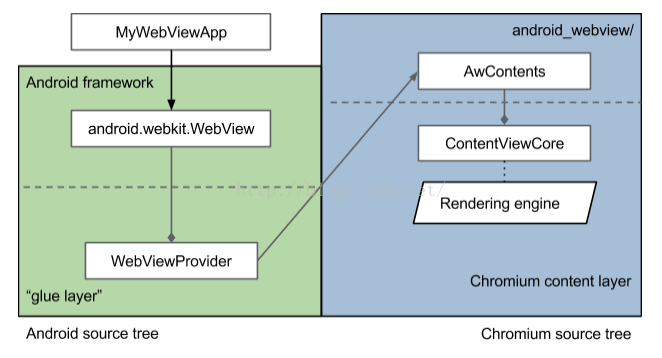

    Chromium for WebView的实现代码结构。其实现分为两部分，一部分是Android WebView的Framework 以及public API 还有一部分是WebView的实现核心Chromium 下面这幅图展示这两种之间的关系以及上下结构。

Android Tree side

1.frameworks/base -- core/java/android/webkit/
（1）定义Public API（WebView，WebViewSettings, etc）
（2） 定义包内部隐藏类 WebViewFactoryProvider，WebViewProvider
（3）定义各种"POD（plain old data）“数据类型，用户在应用程序与 WebView实现间传递的数据类型。比如URLUtil类。
（4）定义一些WebView 的具体实现代码
2.frameworks/webview -- chromium/java
（1）glue 层代码，桥接Android WebView Framework 和 external/chromium_org
（2）在java部分这是chromium WebViewFactory的主要入口。
（3）这个目录下实现代码的目标是仅仅依赖android_webview的public API（部分除外,比如ThreadUtils，LibraryLoader,etc）.并且不包含复杂逻辑。仅仅保持glue层状态。
3.frameworks/webview -- chromium/plat_support
   这部分代码提供平台支持，native support library绑定少部分android_webview/public api的副本（GL functor, skia bitmap访问utilities）

Chromium Tree side

1.android_webview/java
 （1）chromium 的顶层入口部分。
 （2）在Chromium 代码基础上提供一层wrapper/semi来向下兼容Android系统版本。
 （3）WebView的大部分API实现的后台支持由Chromium content    module（http://dev.chromium.org/developers/content-module）以及附属的components  browser （http://dev.chromium.org/developers/design-documents/browser-components)
这部分代码通过JNI对应到native部分代码 android_webview/native 目录下.
2.android_webview/native
（1）这个目录的代码更应该叫JNI部分代码，这一层代码只是android_webview/java与native代码的衔接层代码。类的命名基本是java层类的副本映射，并且承当的作用也是相同的。
（2）此目录存在可以存放避免复杂的实现逻辑，减轻android_webview/browser的压力或者 components压力
（3）这部分代码必须和WebView 的Public API运行在同一线程，WebView Public API运行在UI 线程，因此这部分的代码功能也必须运行在UI 线程。与BrowserThread 或者IPC 渲染线程 这种重要的交互代码放在browser目录之下。
3.android_webview/browser
 （1）这个目录代码实现浏览等重要的特性功能。
 （2） 需要复杂与native 线程交互的代码需要在此封装。
 （3） 为了模块化以及模块测试，在这部分代码没有静态强制依赖上层代码(android_webview/native）层代码。
4.android_webview/renderer
 包含所有在渲染进程中运行的逻辑代码。目前WebView只支持单进程渲染，browser/renderer保持分离，          这是个非常实用的架构，分离java应用程序部分与web platform代码，避免两者偶尔，相互独立更稳定。
5.android_webview/lib
这个目录下主要是libwebviewchromium.so的入口，没有其他模块依赖这目录下代码。
6.android_webview/common
  声明一些raw type 提供给android_webview/browser 和android_webview/renderer。
  WebView采用单进程模式，优势可以共享全局状态。这里也定义每个IPC的类型声明。
7.android_webview/public
（1）定义导出native部分的抽象接口，为关注在Java不能实现的重要的性能检测（比如渲染)
（2）使用Android Framework内部工具来实现高性能后台兼容的custom view。
8.android_webview/unittestjava
   主要测试JNI部分代码


   总的来说 Android WebView 适配的代码大概可以分作两部分，一部分属于 Chromium source tree，一部分属于 Android source tree。
   只属于 Android source tree，不属于 Chromium source tree 的代码，分别位于 AOSP 源码树的 frameworks/base/core/java/android/webkit 和 frameworks/webview 目录下。
    frameworks/base/core/java/android/webkit 主要为第三方应用提供公开的 WebView API，它的代码包括：
　Android SDK 对外公开的 WebView API，包括 WebView，WebViewClient，WebChromeClient，WebSettings 等；
　私有接口类，包括 WebViewProvider，WebViewFactoryProvider，这些接口供内部实现；
　一些用于参数传递的简单数据结构（比如 WebViewTransport）和辅助类（比如 URLUtil）；
    frameworks/webview 是 Android WebView API 与 Chromium Content 层之间的 glue layer，它隔绝了 frameworks/base 和 external/chromium_org 代码之间的相互依赖，它实现了 frameworks/base 下的 WebViewProvider 等接口，将 WebView 发送过来的请求转发给 Chromium，并通过注册回调的方式为 Chromium 提供一些必须使用 Android 非公开 API 的代码。
   Chromium 的代码位于 AOSP 源码树的 external/chromium_org 目录下，它是 Chromium 代码仓库某个分支的一个 Clone，其中 android_webview 子目录下就是 Chromium 为 Android WebView 这个 Platform Configuration 适配的代码（如果是为 Android 平台适配的代码，一般位于各个模块的 android 子目录下，这部分是 CAW 和 Chrome for Android 共用的）。Chromium 的代码可以使用标准的 Android SDK/NDK 编译，它不依赖于上面列举的 Android source 的部分，是完全独立的，甚至代码里面还包括了一个 TestShell 可以进行简单的测试（external/chromium_org/android_webview/test）。

个人的想法总结(难免理解有出入，时时纠正更新)：
   针对Android WebView在frameworks层的代码，WebView是由WebViewProvider实现，而WebViewProvider是接口，WebViewProvider由WebViewChromium实现,WebViewFactory和WebViewFactoryProvider是由WebViewChromiumFactoryProvider的实现。（其实WebViewFactory通过反射创建WebViewChromiumFactoryProvider，但我并不知道反射是什么？）
   WebSettings的接口，Android 4.4做了chromium 的桥阶层，主要涉及的WebSettings相关代码在ContentSettingsAdapter,AwSettings中。

　目前已经将几个重要的流程追踪了一下，已经将WebView这部分代码提上来，开始做项目，主要的难点就是与底层的对接。
