以下是对官网提供的cm4设计资料提要

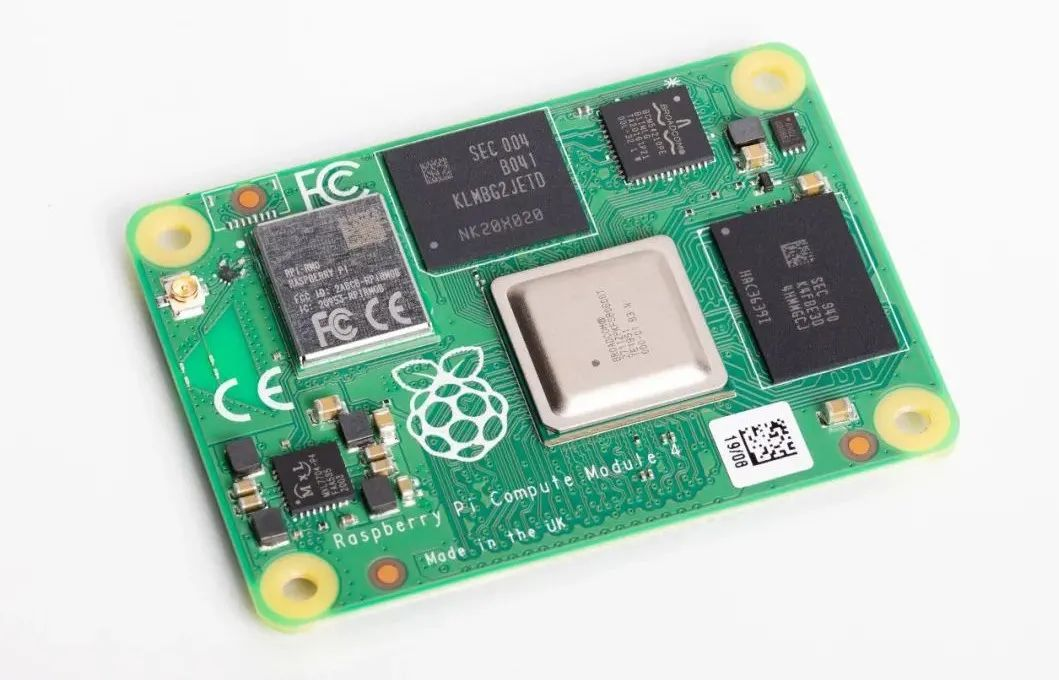

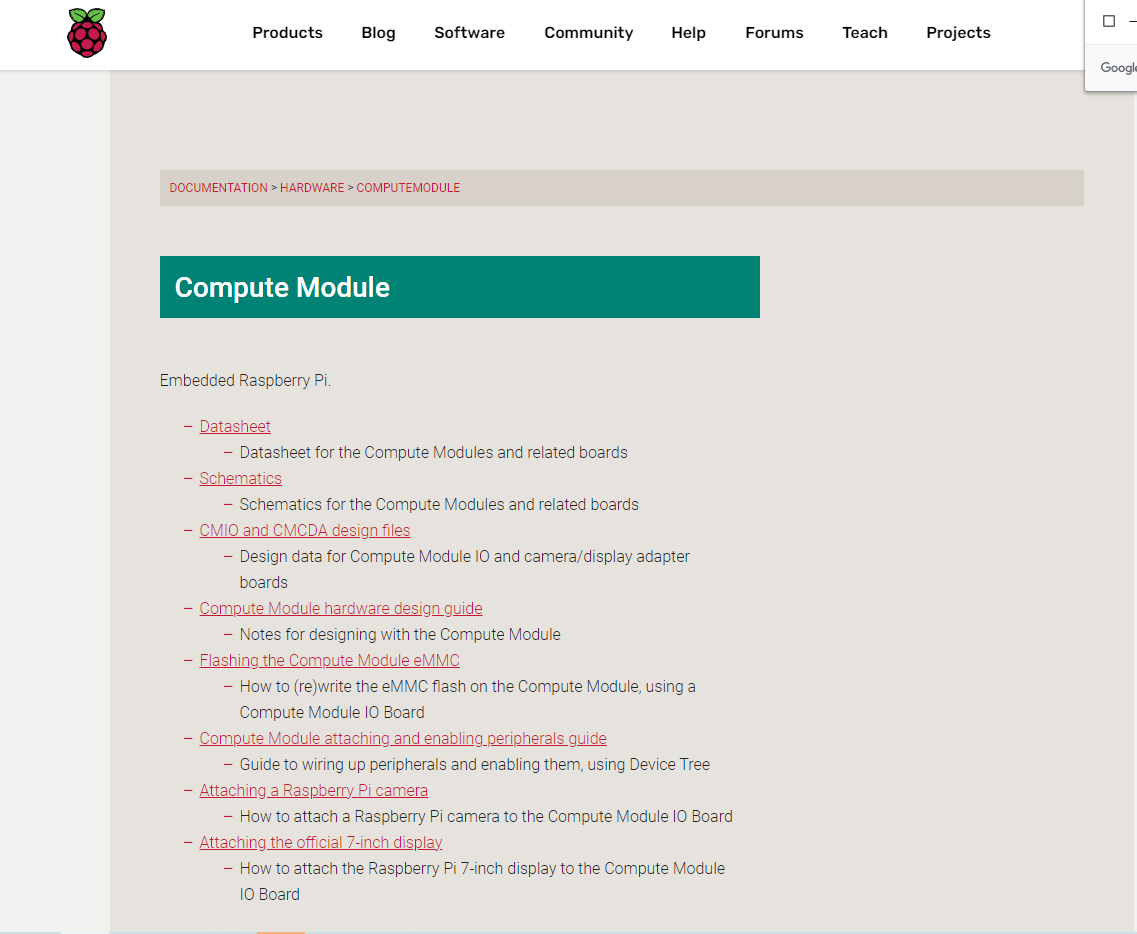

官网资料连接
- wifi和蓝牙 要通过引脚89WL_nDis和91BT_nDis控制失能,当拉低时关闭设备,我们这里不关闭wifi和蓝牙,悬空即可。
- 天线 使用外部天线需要配置config.txt文件 dtparam=ant2,来使芯片切换信号通路。
- 千兆网口 布线要求100R的差分线,对内P和N线保证差小于0.15mm ,16同步信号输入和18同步信号输出脚悬空即可;15绿色电源指示灯脚和17黄色工作指示灯脚,低电平驱动LED。
- USB2.0接口 布线要求90R的差分线,对内P和N线保证差小于0.15mm,启用它需要配置config.txt文件 dtoverlay=dwc2,dr_mode=host 来使能USB2.0接口,USB2.0接口可以使用OTG功能,当101 OTG脚接地时,CM4为主机工作;当OTG脚悬空(拉高)时,CM4作为从机工作,这时候CM4就变成了设备,在给emmc烧写系统时这个引脚就要悬空(拉高)。
- PCIE接口 布线要求90R的差分线,对内P和N线保证差小于0.1mm , pci=nomsi 添加到config.txt 中,在全系统范围内禁止MSI中断(CONFIG_PCI_MSI)的使用
- gpio接口 gpio总电流不可以超过30mA,IO的输出电压范围由78 GPIO_VREF决定,1.8v或者3.3V
- HDMI 布线要求100R的差分线,对内P和N线保证差小于0.15mm
- 功能引脚说明
99 | GLOBAL_EN 拉低休眠 ,要唤醒则拉低超过1ms然后释放? |
92 | RUN_PG 输出高电平表示CM4启动,拉低会重置系统? |
93 | nRPIBOOT 拉低会停止系统启动,而将CM4模拟成U盘 |
21 | LED_nACT EMMC活动指示灯 |
20 | EEPROM_nWP拉低防止EEPROM被修改 |
