一.电路图设计
前面两篇已经对使用的光耦和电流放大器做好了选型,现在完成电路图设计。

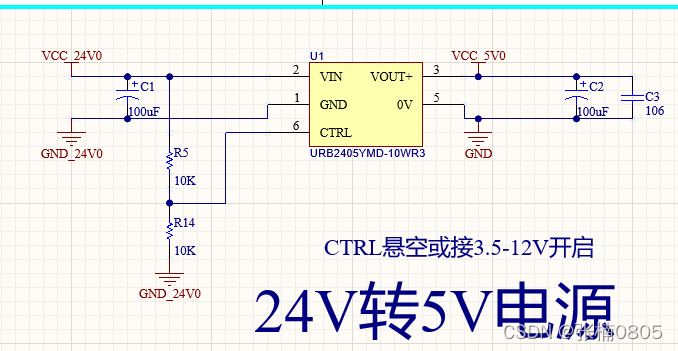

1.1电源部分
使用金升阳24V转5V电源
1.2 5V转3.3V电源

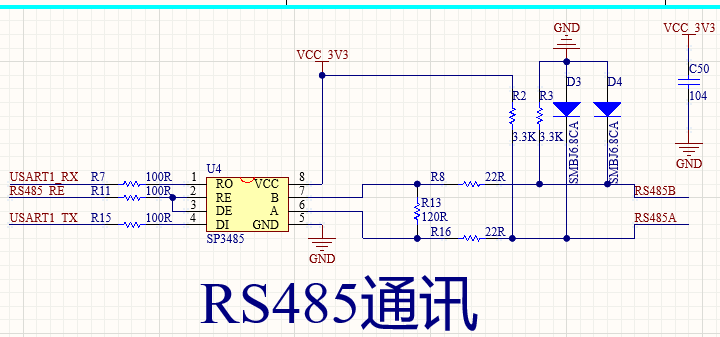

1.3 485通讯电路

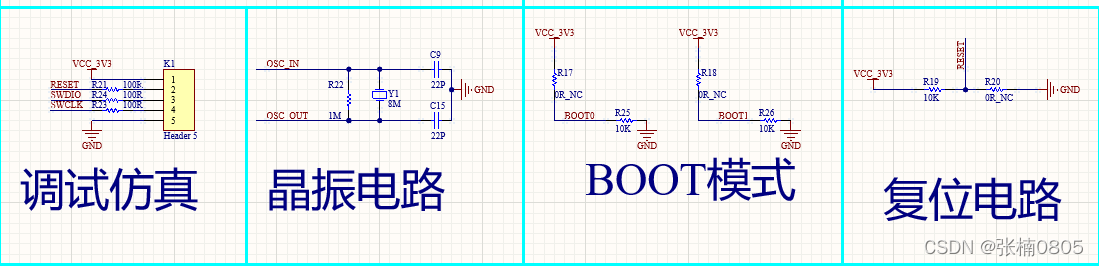

1.4 单片机最小系统

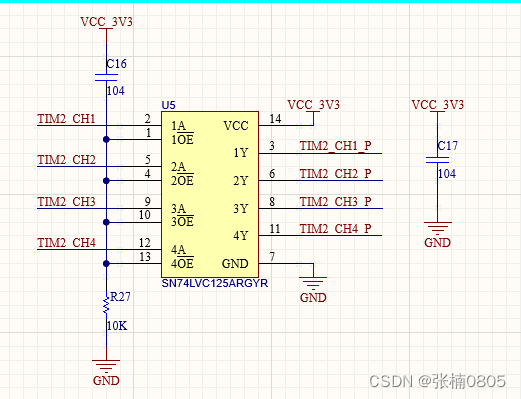

1.5 增加电流驱动能力

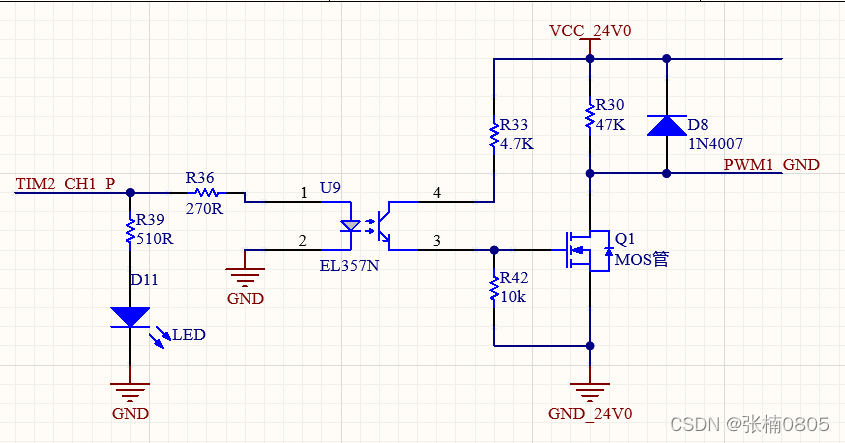

1.6 单片机控制MOS管电路
R30电阻主要是为了不接负载时也能测到波形。注意Q1的GS间不要加电阻,避免导致GS电压不对,导致MOS管开启异常。

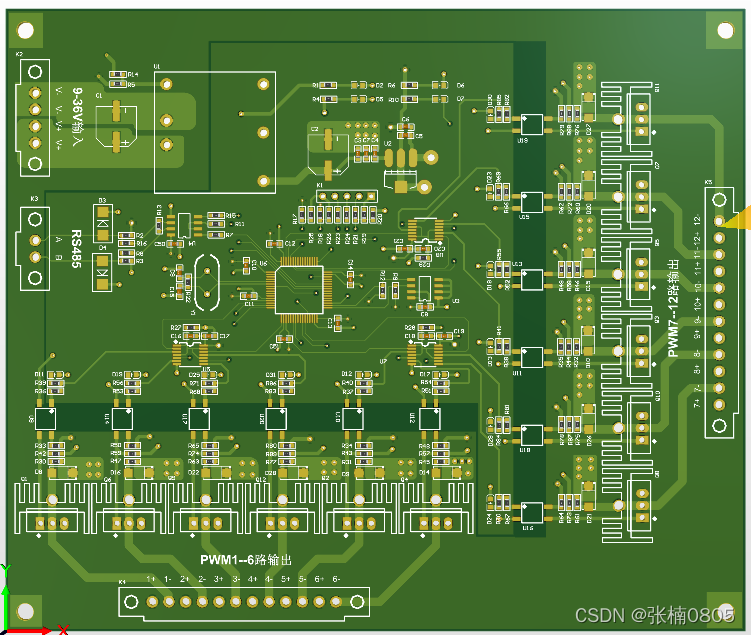

1.7PCB绘制
PCB绘制需要注意光耦下面不要走线,也不要铺铜
剩下就是静等板子回来进行测试。
