Python科学计算三维可视化
黄天羽、嵩天

Mayavi 入门

Mayavi 库基本元素

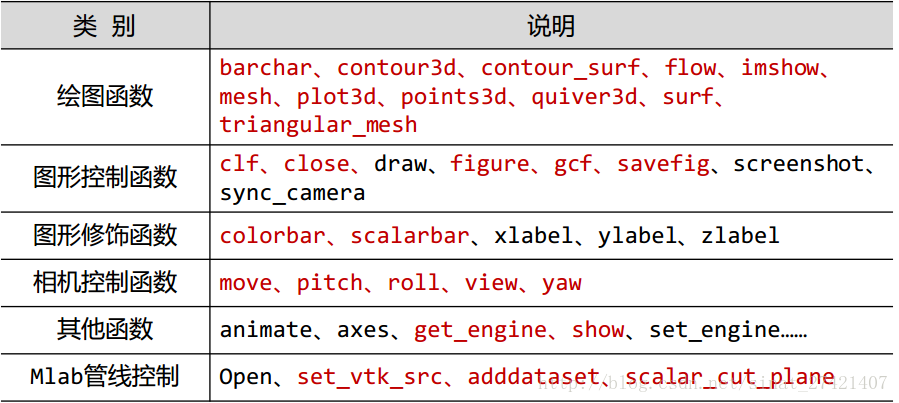

• Mayavi.mlab

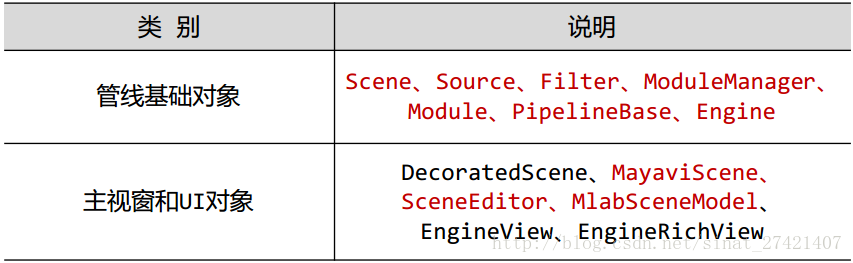

• Mayavi API


绘图实例

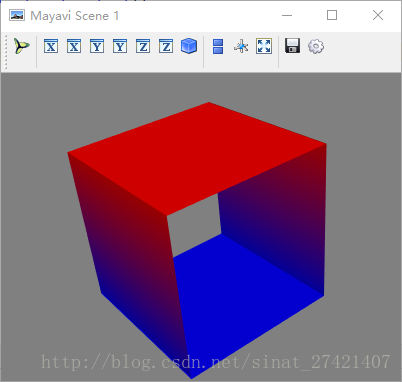

• from mayavi import mlabx = [[-1, 1, 1, -1, -1], [-1, 1, 1, -1, -1]]
  y = [[-1, -1, -1, -1, -1], [1, 1, 1, 1, 1]]
  z = [[1, 1, -1, -1, 1], [1, 1, -1, -1, 1]]s = mlab.mesh(x, y, z)
  mlab.show()



• from mayavi import mlab
  from numpy import pi, sin, cos, mgriddphi, dtheta = pi/250.0, pi/250.0
  [phi, theta] = mgrid[0:pi+dphi*1.5:dphi, 0:2*pi+dtheta*1.5:dtheta]
  m0 = 4; m1 = 3; m2 = 2; m3 = 3; m4 = 6; m5 = 2; m6 = 6; m7 = 4;
  r = sin(m0*phi)**m1 + cos(m2*phi)**m3 + sin(m4*theta)**m5 + cos(m6*theta)**m7
  x = r*sin(phi)*cos(theta)
  y = r*cos(phi)
  z = r*sin(phi)*sin(theta)s = mlab.mesh(x, y, z)
  mlab.show()



• 键盘鼠标对场景进行操作

  • 旋转场景：左键拖动或键盘的方向键
  • 平移场景：按住Shift键并使用左键拖动，或shift+方向键盘
  • 缩放场景：鼠标右键上下拖动或使用“ +” 和“ -”按键
  • 滚动相机：按住CTRL键并用左键拖动
  • 工具栏：从坐标轴6个方向观察场景、等角投影、切换平行透视和成角透视等

Mayavi 管线

• ​Engine：建立和销毁Scenes
• Scenes：多个数据集合Sources
• Filters：对数据进行变换
• Module Manager：控制颜色，Colors and Legends
• Modules：最终数据的表示，如线条、平面等
