SpringBoot 集成 Activiti 一路踩得坑

由于项目需要，本人开始在项目Spring boot 中集成工作流引擎Activiti。由于第一次集成，一路上步步都是坑，怪我没有先去看官方文档。现将一路上遇到的问题一一记录。

一. 环境配置

1.项目环境：Springboot2.0 + Maven + activiti6.0 + Eclipse

2.maven依赖：

复制代码
　　　　
　　　　　　org.activiti
　　　　　　activiti-spring-boot-starter-basic
　　　　　　6.0.0
　　　　
　　　　
　　　　　　org.springframework.boot
　　　　　　spring-boot-starter-data-jpa
　　　　
　　　　
　　　　　　mysql
　　　　　　mysql-connector-java
　　　　
　　　　
　　　　
　　　　　　org.springframework.boot
　　　　　　spring-boot-starter-test
　　　　　　test
　　　　
复制代码

3.安装eclipse插件：Activiti Designer插件；地址：http://www.activiti.org/designer/update/

二. 流程实例

1.Spring boot项目启动类

复制代码
import org.activiti.spring.boot.SecurityAutoConfiguration;
import org.springframework.boot.SpringApplication;
import org.springframework.boot.autoconfigure.SpringBootApplication;
import org.springframework.context.annotation.ComponentScan;

@SpringBootApplication(exclude = SecurityAutoConfiguration.class)
@ComponentScan(value = {“com.river”, “com.river.learn” })
public class App {

public static void main( String[] args ){SpringApplication.run(App.class, args);
}

}
复制代码
　　2.在 src/main/resources 下新建目录： processes/MyProcesses.bpmn 。

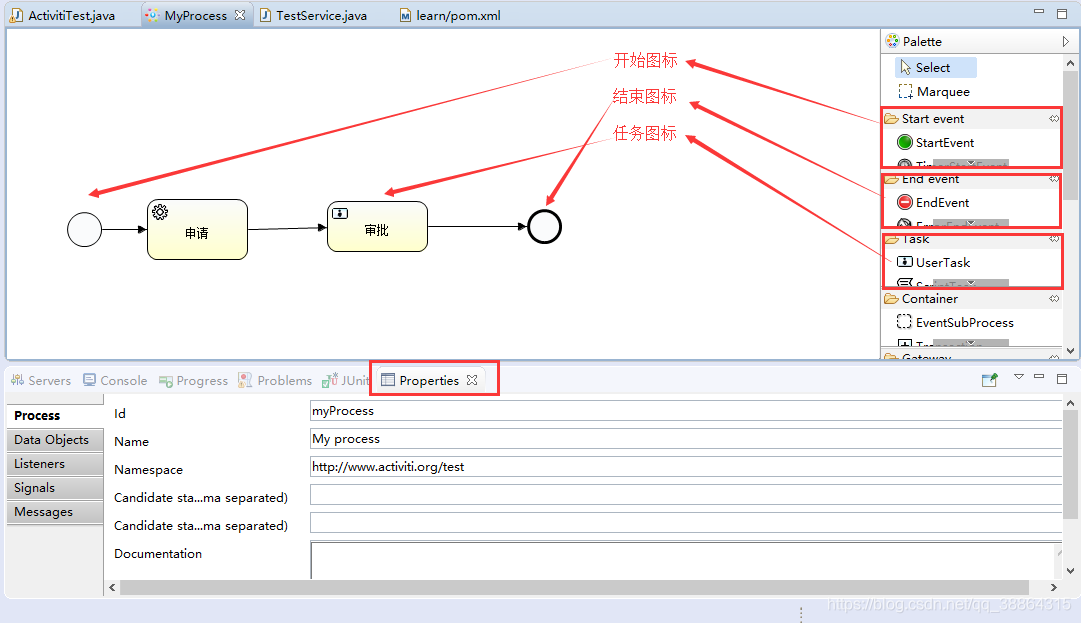

注意：任务图标有好几种，如上就有两种，内涵是不同的。Properties是视图，可以在window -> show view中打开

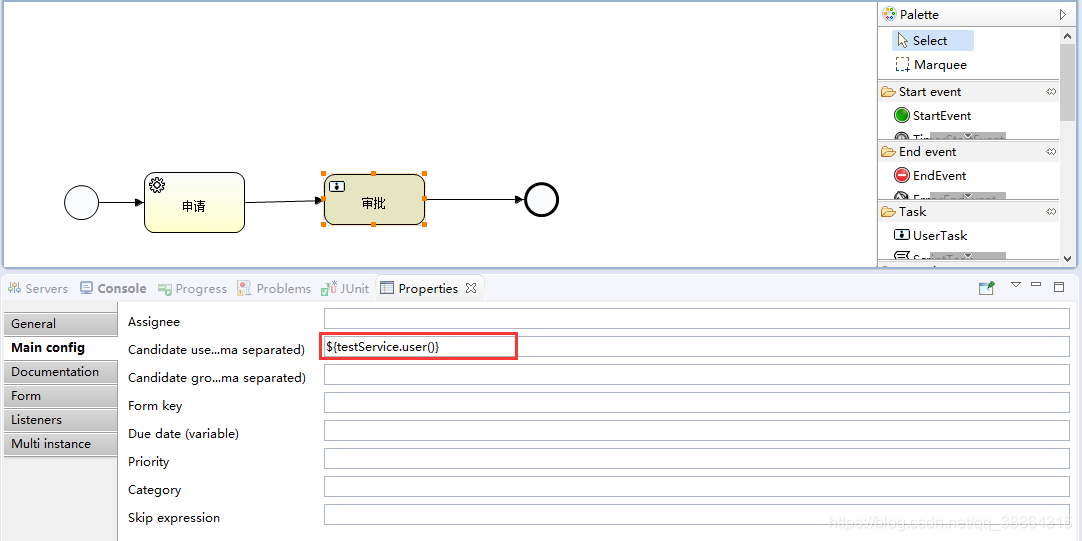

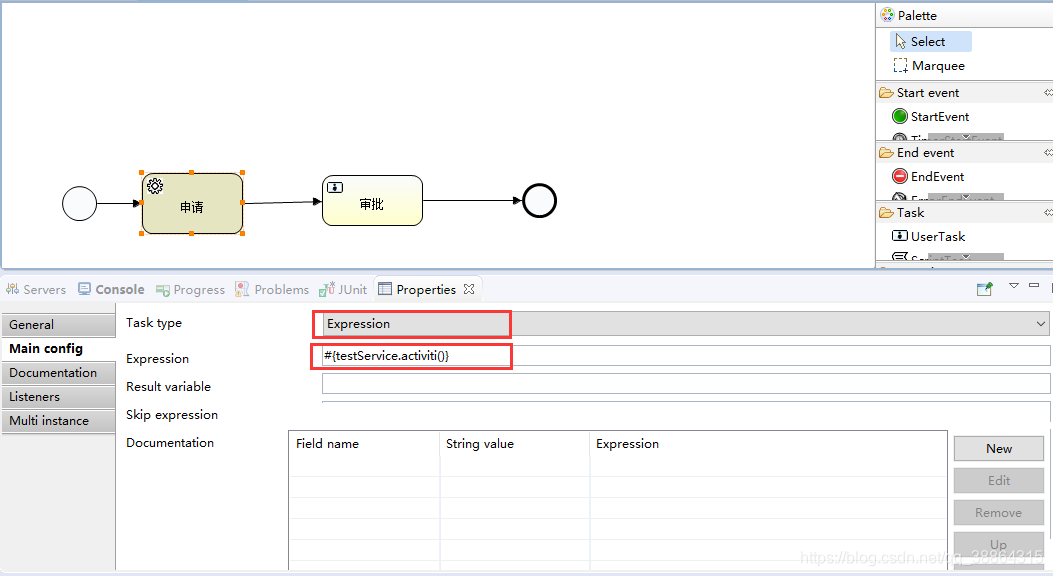

3.写service接口，用于bpmn文件调用

复制代码
@Service

public class TestService {

public void activiti() {

System.out.println(“任务已经执行…”);
　　　　}
　　　　public List user() {
　　　　　　return Arrays.asList(“xiaoming”,“xiaohong”);

}
　　}
复制代码
　　4.写测试接口，进行测试

复制代码
package com.river.learn;

import java.util.HashMap;
import java.util.List;
import java.util.Map;

import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;

import org.junit.Test;
import org.junit.runner.RunWith;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.boot.test.context.SpringBootTest;
import org.springframework.test.context.junit4.SpringJUnit4ClassRunner;

import com.river.learn.web.service.TestService;
import com.river.main.App;

@RunWith(SpringJUnit4ClassRunner.class)
@SpringBootTest(classes = App.class, webEnvironment = SpringBootTest.WebEnvironment.RANDOM_PORT)
public class ActivitiTest {

@Autowired
TestService testService;
@Autowired
RuntimeService runtimeService;
@Autowired
private TaskService taskService;  @Test
public void TestStartProcess() {System.out.println("Start.........");ProcessInstance pi = runtimeService.startProcessInstanceByKey("myProcess", "1");System.out.println("流程启动成功，流程id:"+pi.getId());
}@Test
public void findTasksByUserId() {String userId ="dulingjiang";List<Task> resultTask = taskService.createTaskQuery().processDefinitionKey("myProcess").taskCandidateOrAssigned(userId).list();System.out.println("任务列表："+resultTask);
}

}
复制代码
　　启动测试类，测试即可。

三. 问题

问题一：Caused by: java.lang.ArrayStoreException:sun.reflect.annotation.TypeNotPresentExceptionProxy

解决办法：项目一启动就报这个错误，折腾了很久都没有解决这个问题，最后在一篇博客上找到解决办法，但是遗憾的是忘记了作者的博客链接。解决办法是直接在启动类上加上 @SpringBootApplication(exclude = SecurityAutoConfiguration.class) 即可。SecurityAutoConfiguration.class来自于类 org.activiti.spring.boot.SecurityAutoConfiguration。第一次我引错了类，导致该问题无法解决。我还认为我的错误不是用这个方法解决。哎，小心仔细啊。

问题二：org.activiti.engine.ActivitiObjectNotFoundException: no processes deployed with key ‘MyProcess’

解决办法：控制台提示 runtimeService.startProcessInstanceByKey(“MyProcess”, map) 中没有“MyProcess”，但是我在resource中的bpmn文件就是“MyProcess.bpmn”

改成小写：runtimeService.startProcessInstanceByKey(“myProcess”, map) 成功，runtimeService.startProcessInstanceByKey(“MyProcess”, map)中的"MyProcess"是指bpmn文件的id,有一个默认id为“myProcess”；

问题三：org.activiti.engine.ActivitiException: Could not execute service task expression

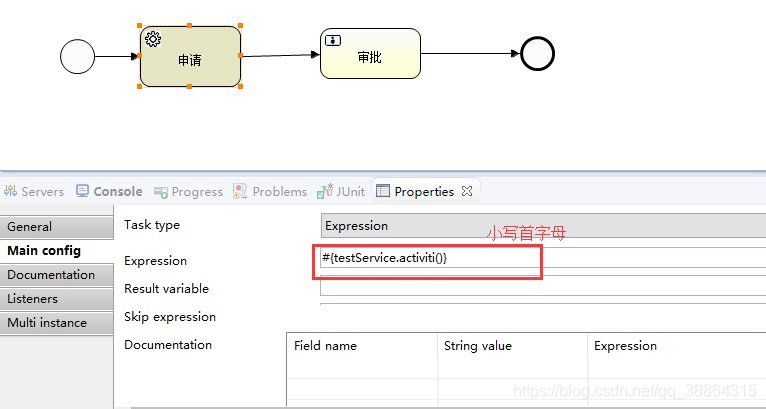

解决办法：在MyProcess.bpmn文件中配置的任务表达式错误，导致无法解析：在表达式中首字母应该小写，否则无法识别。

问题四：org.activiti.engine.ActivitiException: Expression did not resolve to a string or collection of strings

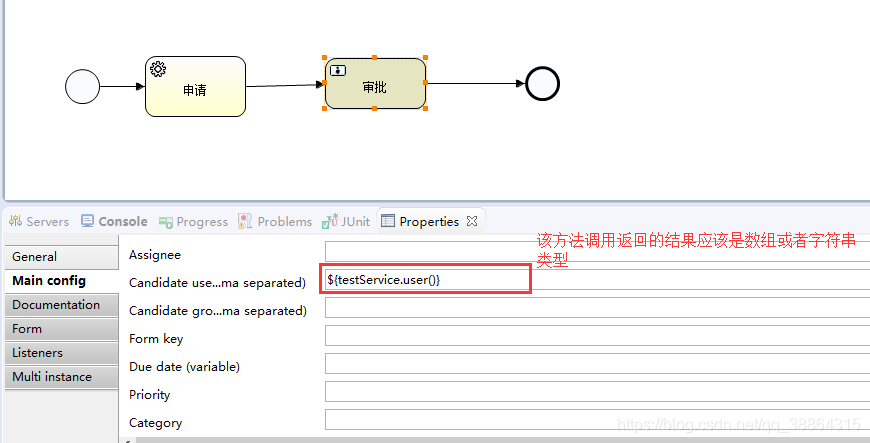

解决办法：我在第一次书写接口方法时，没有返回值，所以报错。审批节点设置的人返回的应该是数组，否则是错误的。

问题五：Caused by: java.lang.IllegalArgumentException: jdbcUrl is required with driverClassName。

问题描述：为activiti配置独立的数据源时，遇到了该问题。以下为配置：

application.properties文件

spring.datasource.url=jdbc:mysql://localhost:3306/test?useUnicode=true&characterEncoding=utf8
spring.datasource.username=root
spring.datasource.password=123
spring.datasource.driver-class-name=com.mysql.jdbc.Driver
ActivitiConfig.java文件

复制代码
import java.io.IOException;

import javax.sql.DataSource;

import org.activiti.spring.SpringAsyncExecutor;
import org.activiti.spring.SpringProcessEngineConfiguration;
import org.activiti.spring.boot.AbstractProcessEngineAutoConfiguration;
import org.springframework.boot.context.properties.ConfigurationProperties;
import org.springframework.boot.jdbc.DataSourceBuilder;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.context.annotation.Primary;
import org.springframework.transaction.PlatformTransactionManager;

import com.river.datasource.DBIdentifier;
import com.river.datasource.DDSHolder;
import com.river.datasource.DynamicDataSource;

@Configuration//声名为配置类，继承Activiti抽象配置类
public class ActivitiConfig extends AbstractProcessEngineAutoConfiguration {

@Bean
@Primary
@ConfigurationProperties(prefix = "spring.datasource")
public DataSource activitiDataSource() {return DataSourceBuilder.create().build();
}@Bean
public SpringProcessEngineConfiguration springProcessEngineConfiguration(PlatformTransactionManager transactionManager,SpringAsyncExecutor springAsyncExecutor) throws IOException {return baseSpringProcessEngineConfiguration(activitiDataSource(),transactionManager,springAsyncExecutor);
}

}
复制代码
解决办法：修改application.properties文件中 spring.datasource.url 为 spring.datasource.jdbc-url=jdbc:mysql://localhost:3306/test?useUnicode=true&characterEncoding=utf8 即可解决问题。暂时还不知道原理，猜测是与activiti的版本有关。

待续…
转载于：https://www.cnblogs.com/momoweiduan/p/9454140.html
作者：MoMoweiduan
