操作系统学习-3.Linux文件系统学习3-io的plug过程

io的plug过程：启动篇

include/linux/blkdev.h
struct blk_plug {struct list_head list; /* requests */struct list_head mq_list; /* blk-mq requests */struct list_head cb_list; /* md requires an unplug callback */
};

这个是plug过程的主要结构体

block/blk-core.c
void blk_start_plug(struct blk_plug *plug)
{struct task_struct *tsk = current;if (tsk->plug)return;INIT_LIST_HEAD(&plug->list);INIT_LIST_HEAD(&plug->mq_list);INIT_LIST_HEAD(&plug->cb_list);tsk->plug = plug;
}

这个是主要的函数

接下来我们将分析plug的过程

io的plug过程：request请求

其实还是从上次的请求开始继续分析的，

从应用的角度来说，请求一个bio 最终会调到这里。make_request_fn

而从驱动的角度来说，我们说有两种：

blk_init_queue

blk_queue_make_request

这个就形成一种闭环。

这两个接口都是设置应用上次的请求的接口函数的，

我从blk_init_queue 去分析，发现最后还是blk_queue_make_request，只是中间加了一层自己的blk_queue_bio。

io的plug过程：blk_init_queue

struct request_queue *blk_init_queue(request_fn_proc *rfn, spinlock_t *lock)
{return blk_init_queue_node(rfn, lock, NUMA_NO_NODE);
}struct request_queue *
blk_init_queue_node(request_fn_proc *rfn, spinlock_t *lock, int node_id)
{struct request_queue *uninit_q, *q;uninit_q = blk_alloc_queue_node(GFP_KERNEL, node_id);if (!uninit_q)return NULL;q = blk_init_allocated_queue(uninit_q, rfn, lock);if (!q)blk_cleanup_queue(uninit_q);return q;
}struct request_queue *
blk_init_allocated_queue(struct request_queue *q, request_fn_proc *rfn,spinlock_t *lock)
{if (!q)return NULL;q->fq = blk_alloc_flush_queue(q, NUMA_NO_NODE, 0);if (!q->fq)return NULL;if (blk_init_rl(&q->root_rl, q, GFP_KERNEL))goto fail;q->request_fn    = rfn;q->prep_rq_fn    = NULL;q->unprep_rq_fn    = NULL;q->queue_flags    |= QUEUE_FLAG_DEFAULT;if (lock)q->queue_lock    = lock;blk_queue_make_request(q, blk_queue_bio);q->sg_reserved_size = INT_MAX;mutex_lock(&q->sysfs_lock);if (elevator_init(q, NULL)) {mutex_unlock(&q->sysfs_lock);goto fail;}mutex_unlock(&q->sysfs_lock);return q;fail:blk_free_flush_queue(q->fq);return NULL;
}

这里就是可以看出两种模式的区分了，很明显了，至于blk_queue_make_request里面当然是一个队里loop类个实现，这里就不求甚解了。

这里如果是自己blk_queue_make_request就是没有任何调度和蓄洪可言了。就直接的到驱动了。

如果用blk_queue_bio转一下就会有蓄洪，和电梯。下面我看下blk_queue_bio

static blk_qc_t blk_queue_bio(struct request_queue *q, struct bio *bio)
{const bool sync = !!(bio->bi_rw & REQ_SYNC);struct blk_plug *plug;int el_ret, rw_flags, where = ELEVATOR_INSERT_SORT;struct request *req;unsigned int request_count = 0;blk_queue_bounce(q, &bio);blk_queue_split(q, &bio, q->bio_split);if (bio_integrity_enabled(bio) && bio_integrity_prep(bio)) {bio->bi_error = -EIO;bio_endio(bio);return BLK_QC_T_NONE;}if (bio->bi_rw & (REQ_FLUSH | REQ_FUA)) {spin_lock_irq(q->queue_lock);where = ELEVATOR_INSERT_FLUSH;goto get_rq;}
//nomerge 是如果没有合并的要求if (!blk_queue_nomerges(q)) {if (blk_attempt_plug_merge(q, bio, &request_count, NULL))return BLK_QC_T_NONE;} elserequest_count = blk_plug_queued_count(q);//统计这个队列里面的request个数spin_lock_irq(q->queue_lock);el_ret = elv_merge(q, &req, bio);//这函数是梳理电梯的，请求，该合并的合并该链接在一块的连接在一块if (el_ret == ELEVATOR_BACK_MERGE) {if (bio_attempt_back_merge(q, req, bio)) {elv_bio_merged(q, req, bio);if (!attempt_back_merge(q, req))elv_merged_request(q, req, el_ret);goto out_unlock;}} else if (el_ret == ELEVATOR_FRONT_MERGE) {if (bio_attempt_front_merge(q, req, bio)) {elv_bio_merged(q, req, bio);if (!attempt_front_merge(q, req))elv_merged_request(q, req, el_ret);goto out_unlock;}}get_rq:rw_flags = bio_data_dir(bio);if (sync)rw_flags |= REQ_SYNC;req = get_request(q, rw_flags, bio, GFP_NOIO);if (IS_ERR(req)) {bio->bi_error = PTR_ERR(req);bio_endio(bio);goto out_unlock;}init_request_from_bio(req, bio);if (test_bit(QUEUE_FLAG_SAME_COMP, &q->queue_flags))req->cpu = raw_smp_processor_id();plug = current->plug;if (plug) {if (!request_count)trace_block_plug(q);else {if (request_count >= BLK_MAX_REQUEST_COUNT) {//如果这个队列的个数太多了，就通过下面的blk_flush_plug_list进行泄洪blk_flush_plug_list(plug, false);trace_block_plug(q);}}list_add_tail(&req->queuelist, &plug->list);//如果这个队列还不是很多，就继续加入到尾部。blk_account_io_start(req, true);} else {spin_lock_irq(q->queue_lock);add_acct_request(q, req, where);__blk_run_queue(q);
out_unlock:spin_unlock_irq(q->queue_lock);}return BLK_QC_T_NONE;
}

这里其实还不是很清楚 蓄洪和泄洪，只是看到了一些框架。

1、这个request_count 个数的统计

unsigned int blk_plug_queued_count(struct request_queue *q)
{
...plug = current->plug;
...if (q->mq_ops)plug_list = &plug->mq_list;elseplug_list = &plug->list;list_for_each_entry(rq, plug_list, queuelist) {if (rq->q == q)ret++;}
out:return ret;
}

就是在统计这个list的个数，那么这个list是没有实际意义的，只是统计个数，为什么不用int去做。

2、blk_flush_plug_list进行泄洪我们还要继续看

void blk_flush_plug_list(struct blk_plug *plug, bool from_schedule)
{struct request_queue *q;unsigned long flags;struct request *rq;LIST_HEAD(list);unsigned int depth;flush_plug_callbacks(plug, from_schedule);if (!list_empty(&plug->mq_list))blk_mq_flush_plug_list(plug, from_schedule);if (list_empty(&plug->list))return;list_splice_init(&plug->list, &list);list_sort(NULL, &list, plug_rq_cmp);q = NULL;depth = 0;local_irq_save(flags);while (!list_empty(&list)) {rq = list_entry_rq(list.next);list_del_init(&rq->queuelist);BUG_ON(!rq->q);if (rq->q != q) {if (q)queue_unplugged(q, depth, from_schedule);q = rq->q;depth = 0;spin_lock(q->queue_lock);}if (unlikely(blk_queue_dying(q))) {__blk_end_request_all(rq, -ENODEV);continue;}if (rq->cmd_flags & (REQ_FLUSH | REQ_FUA))__elv_add_request(q, rq, ELEVATOR_INSERT_FLUSH);else__elv_add_request(q, rq, ELEVATOR_INSERT_SORT_MERGE);depth++;}if (q)queue_unplugged(q, depth, from_schedule);local_irq_restore(flags);
}

就是将list的各个元素拿出来加入到电梯队列里面去，电梯怎么取呢？

这个是电梯的接口了，我们下次再关注这些电梯的算法接口。

现在问题是这些**__elv_add_request(q, rq, ELEVATOR_INSERT_FLUSH)**; rq是从list里面取出来的，是哪里加进去的呢？

我们在上面好像没有看到。

io的plug过程：blk_flush_plug_list的情况

在上面中我们看到

if (plug) {if (!request_count)trace_block_plug(q);else {if (request_count >= BLK_MAX_REQUEST_COUNT) {//如果这个队列的个数太多了，就通过下面的blk_flush_plug_list进行泄洪blk_flush_plug_list(plug, false);trace_block_plug(q);}}

这个是在blk_queue_bio 中，也就是在提交请求的情况下，会调用blk_flush_plug_list 来unplug操作。
今天看看另外一种unplug操作，
调度时进行unplug(异步方式)
当发生内核调度时，当前进程sleep前，先将当前task的plug列表中的请求flush到派发队列中，并进行unplug。
主要代码流程如下：

schedule->sched_submit_work ->blk_schedule_flush_plug()->blk_flush_plug_list(plug, true) ->注意:这里传入的from_schedule参数为true，表示将触发异步unplug，即唤醒kblockd工作队列来进行unplug操作。后续的kblockd的唤醒周期在块设备驱动中设置，比如scsi中设置为3ms。

queue_unplugged-> blk_run_queue_async

queue_unplugged():void blk_flush_plug_list(struct blk_plug *plug, bool from_schedule)
{struct request_queue *q;unsigned long flags;struct request *rq;LIST_HEAD(list);unsigned int depth;flush_plug_callbacks(plug, from_schedule);if (!list_empty(&plug->mq_list))blk_mq_flush_plug_list(plug, from_schedule);if (list_empty(&plug->list))return;list_splice_init(&plug->list, &list);list_sort(NULL, &list, plug_rq_cmp);q = NULL;depth = 0;local_irq_save(flags);while (!list_empty(&list)) {rq = list_entry_rq(list.next);list 里面存放的就是要执行的rq，每一个遍历出来。这个list_del_init(&rq->queuelist);BUG_ON(!rq->q);if (rq->q != q) {/** This drops the queue lock*/if (q)queue_unplugged(q, depth, from_schedule);q = rq->q;depth = 0;spin_lock(q->queue_lock);}/** Short-circuit if @q is dead*/if (unlikely(blk_queue_dying(q))) {__blk_end_request_all(rq, -ENODEV);continue;}/** rq is already accounted, so use raw insert*/if (rq->cmd_flags & (REQ_FLUSH | REQ_FUA))__elv_add_request(q, rq, ELEVATOR_INSERT_FLUSH);else__elv_add_request(q, rq, ELEVATOR_INSERT_SORT_MERGE);depth++;}static void queue_unplugged(struct request_queue *q, unsigned int depth,bool from_schedule)__releases(q->queue_lock)
{if (from_schedule)blk_run_queue_async(q);else__blk_run_queue(q);spin_unlock(q->queue_lock);
}

根据from_schedule 进行同步操作或者异步

void blk_run_queue_async(struct request_queue *q)
{if (likely(!blk_queue_stopped(q) && !blk_queue_dead(q)))mod_delayed_work(kblockd_workqueue, &q->delay_work, 0);
}

这里面就调入一个异步时钟，到见了它还是会调用到__blk_run_queue，进行request的操作的。

这里面异步时钟的逻辑，它里面有一套，大概可以比喻成handle 的消息处理机制，这一套我们先不讨论。

我们先看下这个异步时钟是在哪里设置的，

blk_init_queue–》blk_init_queue_node–》blk_alloc_queue_node

就是在初始化的时候做的，

blk_init_queue–》blk_init_queue_node–》blk_alloc_queue_node

就是在初始化的时候做的，

struct request_queue *blk_alloc_queue_node(gfp_t gfp_mask, int node_id)
{struct request_queue *q;int err;
.....setup_timer(&q->backing_dev_info.laptop_mode_wb_timer,laptop_mode_timer_fn, (unsigned long) q);setup_timer(&q->timeout, blk_rq_timed_out_timer, (unsigned long) q);INIT_DELAYED_WORK(&q->delay_work, blk_delay_work);
}

中间的时钟消息逻辑我们先不看，我们知道，到时间以后，它会执行blk_delay_work

static void blk_delay_work(struct work_struct *work)
{struct request_queue *q;q = container_of(work, struct request_queue, delay_work.work);spin_lock_irq(q->queue_lock);__blk_run_queue(q);spin_unlock_irq(q->queue_lock);
}

OK，最终还是到 __blk_run_queue，在进行下一步分析前我们先处理下逻辑。

就是一个list里面，有很多个bio请求，这些bio请求转换成驱动能认识的就是rq，什么时候对这个rq进行遍历，

一个就是实际请求的时候，同步策略，另外一个就是schedule的时候异步。

达到的条件是要达到MAX，我就开始遍历。每个rq。

rq的—>q,是由驱动设置进来的，q有可能有很多个驱动，如磁盘，usb或者其他block驱动

所以这里可以细化的，就是可以做一个list分类，每个驱动达到MAX，再来清理

那么我们作为学习，假设就是一个q来说，最终由 __blk_run_queue，送入到那个地方进行运行，而驱动就使用elv_next_request，

拿取，rq。这里似乎还有点差距。我们在来看看__blk_run_queue，应该就没什么缝隙了。

void __blk_run_queue(struct request_queue *q)
{if (unlikely(blk_queue_stopped(q)))return;__blk_run_queue_uncond(q);
}inline void __blk_run_queue_uncond(struct request_queue *q)
{if (unlikely(blk_queue_dead(q)))return;q->request_fn_active++;q->request_fn(q);q->request_fn_active--;
}

OK，最终调用的是request_fn，就是在

这边设置进来的东西，上面是我们的demo代码。

ok，调用到了驱动的代码，没有问题了，最终的这个elv_next_request，进行那q里面，电梯排好的请求。

这就意味着，电梯算法处理的是rq，它是怎么进入的

进入也是没有问题的，

初始化也应该没有问题，这样的话，我大概就是可以去看，elv的代码了。

io的plug过程：queuelist的问题

在前面的梳理中一直对queuelist有一个来源的疑问，今天结合noop的电梯调度算法进行一次梳理。

也是看了noop后，才回来思考的。

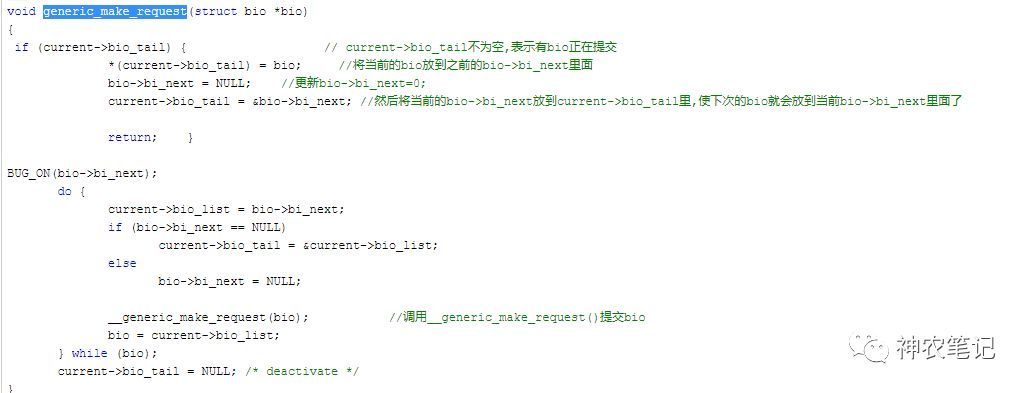

blk_qc_t generic_make_request(struct bio *bio)
{struct bio_list bio_list_on_stack;blk_qc_t ret = BLK_QC_T_NONE;if (!generic_make_request_checks(bio))goto out;if (current->bio_list) {bio_list_add(current->bio_list, bio);goto out;}bio_list_init(&bio_list_on_stack);current->bio_list = &bio_list_on_stack;do {struct request_queue *q = bdev_get_queue(bio->bi_bdev);if (likely(blk_queue_enter(q, __GFP_DIRECT_RECLAIM) == 0)) {ret = q->make_request_fn(q, bio);blk_queue_exit(q);bio = bio_list_pop(current->bio_list);} else {struct bio *bio_next = bio_list_pop(current->bio_list);bio_io_error(bio);bio = bio_next;}} while (bio);current->bio_list = NULL; /* deactivate */out:return ret;
}

这里还是有些疑问的，关于bio_list的，这样的写法还是第一次看到，搞不清楚它的逻辑。

我们就假设，这个do_while就是对这个bio_list进行清空遍历操作。

然后就进行make_request_fn，

我们说了驱动层的两种，在这里如果是直接的那种，相当于直接调用了，

如果是第二种则会进入电梯处理函数。

static blk_qc_t blk_queue_bio(struct request_queue *q, struct bio *bio)
{const bool sync = !!(bio->bi_rw & REQ_SYNC);struct blk_plug *plug;int el_ret, rw_flags, where = ELEVATOR_INSERT_SORT;struct request *req;unsigned int request_count = 0;blk_queue_bounce(q, &bio);blk_queue_split(q, &bio, q->bio_split);if (bio_integrity_enabled(bio) && bio_integrity_prep(bio)) {bio->bi_error = -EIO;bio_endio(bio);return BLK_QC_T_NONE;}if (bio->bi_rw & (REQ_FLUSH | REQ_FUA)) {spin_lock_irq(q->queue_lock);where = ELEVATOR_INSERT_FLUSH;goto get_rq;}if (!blk_queue_nomerges(q)) {if (blk_attempt_plug_merge(q, bio, &request_count, NULL))return BLK_QC_T_NONE;} elserequest_count = blk_plug_queued_count(q);spin_lock_irq(q->queue_lock);el_ret = elv_merge(q, &req, bio);if (el_ret == ELEVATOR_BACK_MERGE) {if (bio_attempt_back_merge(q, req, bio)) {elv_bio_merged(q, req, bio);if (!attempt_back_merge(q, req))elv_merged_request(q, req, el_ret);goto out_unlock;}} else if (el_ret == ELEVATOR_FRONT_MERGE) {if (bio_attempt_front_merge(q, req, bio)) {elv_bio_merged(q, req, bio);if (!attempt_front_merge(q, req))elv_merged_request(q, req, el_ret);goto out_unlock;}}get_rq:rw_flags = bio_data_dir(bio);if (sync)rw_flags |= REQ_SYNC;req = get_request(q, rw_flags, bio, GFP_NOIO);if (IS_ERR(req)) {bio->bi_error = PTR_ERR(req);bio_endio(bio);goto out_unlock;}init_request_from_bio(req, bio);if (test_bit(QUEUE_FLAG_SAME_COMP, &q->queue_flags))req->cpu = raw_smp_processor_id();plug = current->plug;if (plug) {if (!request_count)trace_block_plug(q);else {if (request_count >= BLK_MAX_REQUEST_COUNT) {blk_flush_plug_list(plug, false);trace_block_plug(q);}}list_add_tail(&req->queuelist, &plug->list);blk_account_io_start(req, true);} else {spin_lock_irq(q->queue_lock);add_acct_request(q, req, where);__blk_run_queue(q);
out_unlock:spin_unlock_irq(q->queue_lock);}return BLK_QC_T_NONE;
}

这里如果count > MAX了就进行 flush操作。但是这里如果没有达到要求来说，就是将queuelist 放到 plug->list
之前一直在纠结这个queuelist的元素是怎么哪里加入进去的，
其实是自己进入了一个误区。

queuelist其实就是连接各个rq的一个链表而已，内核list经常是这样子的，自己却忘记了。

只是这么一个结构。

好吧，我们现在假设已经达到了MAX，就要进行清除操作。

void blk_flush_plug_list(struct blk_plug *plug, bool from_schedule)
{struct request_queue *q;unsigned long flags;struct request *rq;LIST_HEAD(list);unsigned int depth;flush_plug_callbacks(plug, from_schedule);if (!list_empty(&plug->mq_list))blk_mq_flush_plug_list(plug, from_schedule);if (list_empty(&plug->list))return;list_splice_init(&plug->list, &list);list_sort(NULL, &list, plug_rq_cmp);q = NULL;depth = 0;local_irq_save(flags);while (!list_empty(&list)) {rq = list_entry_rq(list.next);list_del_init(&rq->queuelist);BUG_ON(!rq->q);if (rq->q != q) {if (q)queue_unplugged(q, depth, from_schedule);q = rq->q;depth = 0;spin_lock(q->queue_lock);}if (unlikely(blk_queue_dying(q))) {__blk_end_request_all(rq, -ENODEV);continue;}if (rq->cmd_flags & (REQ_FLUSH | REQ_FUA))__elv_add_request(q, rq, ELEVATOR_INSERT_FLUSH);else__elv_add_request(q, rq, ELEVATOR_INSERT_SORT_MERGE);depth++;}
}

plug->list 拿到while中进行循环，直到是empty。

然后拿出每一个rq，然后进行list_del_init(&rq->queuelist);

就是如图。

就是从链表中剥夺它的位置，当然有可能是头结点或者其他情况。

然后queue_unplugged 是告诉驱动你可以调用elv_next_request/blk_peek_request 到电梯里去拿数据了

而后面的**__elv_add_request** 讲数据加入电梯。

现在我们用noop的算法过程来连接上驱动和电梯，和蓄洪plug。

先继续从__elv_add_request往下看

void __elv_add_request(struct request_queue *q, struct request *rq, int where)
{trace_block_rq_insert(q, rq);blk_pm_add_request(q, rq);rq->q = q;if (rq->cmd_flags & REQ_SOFTBARRIER) {if (rq->cmd_type == REQ_TYPE_FS) {q->end_sector = rq_end_sector(rq);q->boundary_rq = rq;}} else if (!(rq->cmd_flags & REQ_ELVPRIV) &&(where == ELEVATOR_INSERT_SORT ||where == ELEVATOR_INSERT_SORT_MERGE))where = ELEVATOR_INSERT_BACK;switch (where) {case ELEVATOR_INSERT_REQUEUE:case ELEVATOR_INSERT_FRONT:rq->cmd_flags |= REQ_SOFTBARRIER;list_add(&rq->queuelist, &q->queue_head);break;case ELEVATOR_INSERT_BACK:rq->cmd_flags |= REQ_SOFTBARRIER;elv_drain_elevator(q);list_add_tail(&rq->queuelist, &q->queue_head);__blk_run_queue(q);break;case ELEVATOR_INSERT_SORT_MERGE:if (elv_attempt_insert_merge(q, rq))break;case ELEVATOR_INSERT_SORT:BUG_ON(rq->cmd_type != REQ_TYPE_FS);rq->cmd_flags |= REQ_SORTED;q->nr_sorted++;if (rq_mergeable(rq)) {elv_rqhash_add(q, rq);if (!q->last_merge)q->last_merge = rq;}q->elevator->type->ops.elevator_add_req_fn(q, rq);break;case ELEVATOR_INSERT_FLUSH:rq->cmd_flags |= REQ_SOFTBARRIER;blk_insert_flush(rq);break;default:printk(KERN_ERR "%s: bad insertion point %d\n",__func__, where);BUG();}
}

这边有好多个case。其实对于noop来说，意义都不大，noop来说它最终就是将数据放入到q->queue_head队列就好了。

这个队列是驱动初始化的申请的。

我们看下最终的ops

static struct elevator_type elevator_noop = {.ops = {.elevator_merge_req_fn    = noop_merged_requests,.elevator_dispatch_fn    = noop_dispatch,.elevator_add_req_fn    = noop_add_request,.elevator_former_req_fn    = noop_former_request,.elevator_latter_req_fn    = noop_latter_request,.elevator_init_fn    = noop_init_queue,.elevator_exit_fn    = noop_exit_queue,},.elevator_name = "noop",.elevator_owner = THIS_MODULE,
};static void noop_add_request(struct request_queue *q, struct request *rq)
{struct noop_data *nd = q->elevator->elevator_data;list_add_tail(&rq->queuelist, &nd->queue);
}

还是一样的。最终就是放在nd->queue。这个nd和上面的q是不是一个东西呢？应该是吧，等我，看下电梯章节的elevator_init

我们现在来看下拿数据的过程elv_next_request/blk_peek_request

之前的版本一直都是用elv_next_request，后面的好像比较常规用blk_peek_request但是最终还是调用elv_next_request。

static inline struct request *__elv_next_request(struct request_queue *q)
{struct request *rq;struct blk_flush_queue *fq = blk_get_flush_queue(q, NULL);while (1) {if (!list_empty(&q->queue_head)) {rq = list_entry_rq(q->queue_head.next);return rq;}if (fq->flush_pending_idx != fq->flush_running_idx &&!queue_flush_queueable(q)) {fq->flush_queue_delayed = 1;return NULL;}if (unlikely(blk_queue_bypass(q)) ||!q->elevator->type->ops.elevator_dispatch_fn(q, 0))return NULL;}
}

这while(1),有点奇怪啊，会不会造成驱动的死等待，有可能它在前面加了线程吧。

后面就是从q->queue中拿rq了。

static int noop_dispatch(struct request_queue *q, int force)
{struct noop_data *nd = q->elevator->elevator_data;struct request *rq;rq = list_first_entry_or_null(&nd->queue, struct request, queuelist);if (rq) {list_del_init(&rq->queuelist);elv_dispatch_sort(q, rq);return 1;}return 0;
}

而这dispatch，了解下，从nd中拿出rq，放到elv_dispatch_sort。

void elv_dispatch_sort(struct request_queue *q, struct request *rq)
{sector_t boundary;struct list_head *entry;int stop_flags;if (q->last_merge == rq)q->last_merge = NULL;elv_rqhash_del(q, rq);q->nr_sorted--;boundary = q->end_sector;stop_flags = REQ_SOFTBARRIER | REQ_STARTED;list_for_each_prev(entry, &q->queue_head) {struct request *pos = list_entry_rq(entry);
..............}list_add(&rq->queuelist, entry);
}

这里就很清楚了，将上面nd拿出来的rq，放到q里面。

哦，那上面的疑问就清楚了，前面的nd和q不是同一个，意思说前面的case，有可能强制插入到头部的情况，就是抢占，感觉挺科学的。
