CubeMap天空盒的方向与调整

参考：https://learnopengl.com/Advanced-OpenGL/Cubemaps
参考：https://www.jianshu.com/p/91c367d732b3
参考：https://docs.microsoft.com/en-us/windows/win32/direct3d9/cubic-environment-mapping

(Owed by: 春夜喜雨 http://blog.csdn.net/chunyexiyu)

讨论天空盒之前, 先明确下坐标系:
对于View投影坐标系, OpenGL与Direct采用了不同的坐标系, OpenGL采用的View坐标系(右手坐标系)-Y-up坐标系的front为-z(negtive z), Direct采用的View坐标系(左手坐标系)-Y-up坐标系的front为+z(postive z).
天空盒6张图片组装盒子时, 均以front为中心进行的组装.

         TOP
Left     Front    Right     BackBottom

下面讨论的基础以Front为-z方向进行讨论(如果是Front为+z情况,需要反转+z/-z的位置);
另外不考虑flip-y的情况(flip-y情况-所有图片方向颠倒, 图片的Top/Bottom放置图片需要置换, 例如盒子倒过来后, 上面的盖子要移到下面)

1. 构造CubeMap

对于CubeMap来说，构造一个完整的Cubemap的基本代码为：
a. 先创建一个纹理，并绑定为TEXTURE_CUBE_MAP类型纹理
b. 为CUBE纹理设置前后左右上下的贴图

var texture = gl.createTexture();
gl.activeTexture(gl.TEXTURE0);
gl.bindTexture(gl.TEXTURE_CUBE_MAP, texture);
gl.texImage2D(gl.TEXTURE_CUBE_MAP_NEGATIVE_Z, 0, ..., dataFront);
gl.texImage2D(gl.TEXTURE_CUBE_MAP_POSTIVE_Z, 0, ..., dataBack);
gl.texImage2D(gl.TEXTURE_CUBE_MAP_NEGATIVE_X, 0, ..., dataLeft);
gl.texImage2D(gl.TEXTURE_CUBE_MAP_POSTIVE_X, 0, ..., dataRight);
gl.texImage2D(gl.TEXTURE_CUBE_MAP_POSTIVE_Y, 0, ..., dataTop);
gl.texImage2D(gl.TEXTURE_CUBE_MAP_NEGATIVE_Y, 0, ..., dataBottom);

2. CubeMap的方向

可以看到：
前对应的-z轴，后对应+z轴，左对应-x轴，右对应+x轴，上对应正y轴，下对应-y轴
GL_TEXTURE_CUBE_MAP_NEGATIVE_Z Front
GL_TEXTURE_CUBE_MAP_POSITIVE_Z Back
GL_TEXTURE_CUBE_MAP_NEGATIVE_X Left
GL_TEXTURE_CUBE_MAP_POSITIVE_X Right
GL_TEXTURE_CUBE_MAP_POSITIVE_Y Top
GL_TEXTURE_CUBE_MAP_NEGATIVE_Y Bottom

这个是著名的Y-up坐标系，和Model-View-Projection的View-Camera坐标系很相似，+Y指向相机的上方向，-Z指向镜头观察的方向，X+指向相机的右侧方向。

3. CubeMap图片的连接

特别需要关注的是，图片的连接方式：
我们都知道这六张图要拼接成一个正方体，图与图之间是要连接到一块的；
但是如何连接，以那张图为中心连接，这会决定了图片的上方向是否需要调整；正常情况以Front作为连接的中心，但例如改为以Bottom底部图片作为连接的中心，那么左右侧的连接边就会和变化，从而导致图片需要旋转90度/-90度才能连接上。

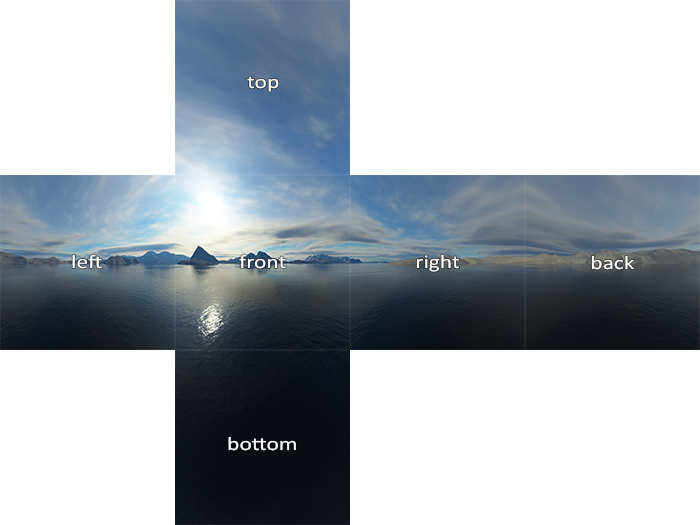

下面是连接方式经典的图形：以Front为中心连接其它的图片
----------- T O P -------------
LEFT -> FRONT ->RIGHT
-----------BOTTOM------------
(Back图片放在Top上/Bottom下/Left左/Right右 均可）

4. CubeMap作为天空盒的位置

作为天空盒时，需要具备天空盒的一些特点，如始终在天空盒的内部，天空盒的方向稳定。
已知：View投影矩阵把世界坐标系转换到以相机点为中心，-Z指向相机观察方向，+Y指向相机上方向；

实现：相机放在CubeMap的中心位置
我们希望时钟把相机放在CubeMap的中心位置，那么可以在SkyBox的的Vertex着色器中，仅保留相机View矩阵的旋转量作为SkyBox的View矩阵，从而让相机可以旋转观察CubeMap内部。

实现：SkyBox方向固定
盒子的位置固定，主要是采样信息的固定，采样坐标使用Skybox的点坐标，相机的采样点和SkyBox的原始点统一，保证固定点的采样值时钟不变，SkyBox方向固定。

attribute vec3 a_pos;
varying vec3 v_coord;
uniform mat4 viewRotate;
void main()
{v_coord = a_pos;vec4 pos = viewRotate * vec4(aPos, 1.0);gl_Position = vec4(pos.xy, 1.0, 1.0);
}

CubeMap天空盒的方向调整

CubeMap的坐标系是Y-Up；创建模型时通常创建的Z-Up的模型坐标系，场景中我们也经常使用Z-Up的场景坐标系；
CubeMap实现的是Y-Up，以Front为中心连接各个图片，Front指向-Z。

要实现：使用Z-Up坐标采样到天空盒
对于天空盒的旋转，我们可以考虑几种做法来调整CubeMap采样的方向：

1. 修改天空盒的照片，Front(-Z)放Bottom图片，其它图片，修改方向，匹配连接到Bottom图片上。这样，图片对应的为Z-Up结构。
2. 修改viewRotate旋转量，Z-Up与Y-Up的转换，可以以x轴为中心旋转90度得到，为viewRotate添加上该旋转量，从而采样时调整方向采样。
3. 修改采样坐标值，盒子不变的情况下，把采样坐标值调整90度，从而上方采样到y轴图片。
