nodemcu 8266修改DS18B20温度传感器分辨率

2023-12-16 09:08

本文主要是介绍nodemcu 8266修改DS18B20温度传感器分辨率,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

美国Dallas 半导体公司的数字化温度传感器DS18B20  支持 "一线总线"接口,所以用来测试温度很方便。

连线很简单了,到处都有


用LUA编写

关键是代码

下面是官方的标准代码,照用就是,我给修改了一下,装个函数直接调用,t1的404  500等代码是按网页错误代码改的,比如返回404,就是没找到相关设备,500就是遇到错误,比如有onewire设备,但不是我们所的温度传感器器件,自己随便编错误代码吧

http://nodemcu.readthedocs.io/en/master/en/modules/ow/#owselect

-- 18b20 Example
--read_18b20_t(pin)   --pin=1  or pin=2  or other
function read_18b20_t(pin)local t,t1,t2,count,addr,crc,dataow.setup(pin)count = 0repeatcount = count + 1addr = ow.reset_search(pin)addr = ow.search(pin)--print(count.."  "..addr)tmr.wdclr()until (addr ~= nil) or (count > 100)if addr == nil thent1=404--print("No more addresses.")else--print(addr:byte(1,8))crc = ow.crc8(string.sub(addr,1,7))if crc == addr:byte(8) thenif (addr:byte(1) == 0x10) or (addr:byte(1) == 0x28) then--t1=520--print("Device is a DS18S20 family device.")repeatow.reset(pin)ow.select(pin, addr)ow.write(pin, 0x44, 1)tmr.delay(1000000)present = ow.reset(pin)ow.select(pin, addr)ow.write(pin,0xBE,1)--print("P="..present)  data = nildata = string.char(ow.read(pin))for i = 1, 8 dodata = data .. string.char(ow.read(pin))end--print(data:byte(1,9))crc = ow.crc8(string.sub(data,1,8))--print("CRC="..crc)if crc == data:byte(9) thent = (data:byte(1) + data:byte(2) * 256) * 625t1 = t / 10000t2 = t % 10000--print("Temperature="..t1.."Centigrade")--return ttbreakend                   tmr.wdclr()until falseelset1=500--print("Device family is not recognized.")endelset1=502--print("CRC is not valid!")endend
return t1
end

返回温度值

t=read_18b20_t(pin)   --pin脚你自己定


关键是怎么修改分辨率

按下面代码

pin=1
ow.setup(pin)
ow.reset(pin)

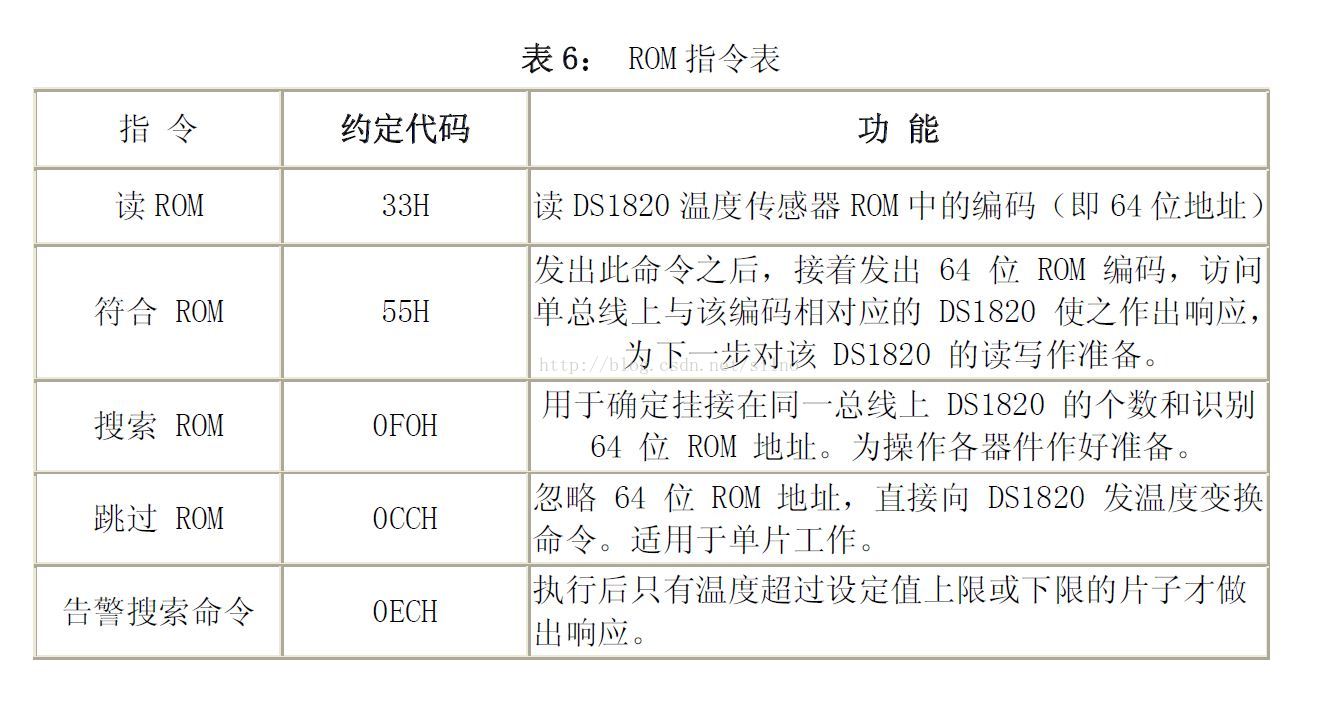

ow.write(pin, 0xCC, 1)  --告诉传感器,跳过rom,直接发温度变化命令,适合只有一个传感器的模式

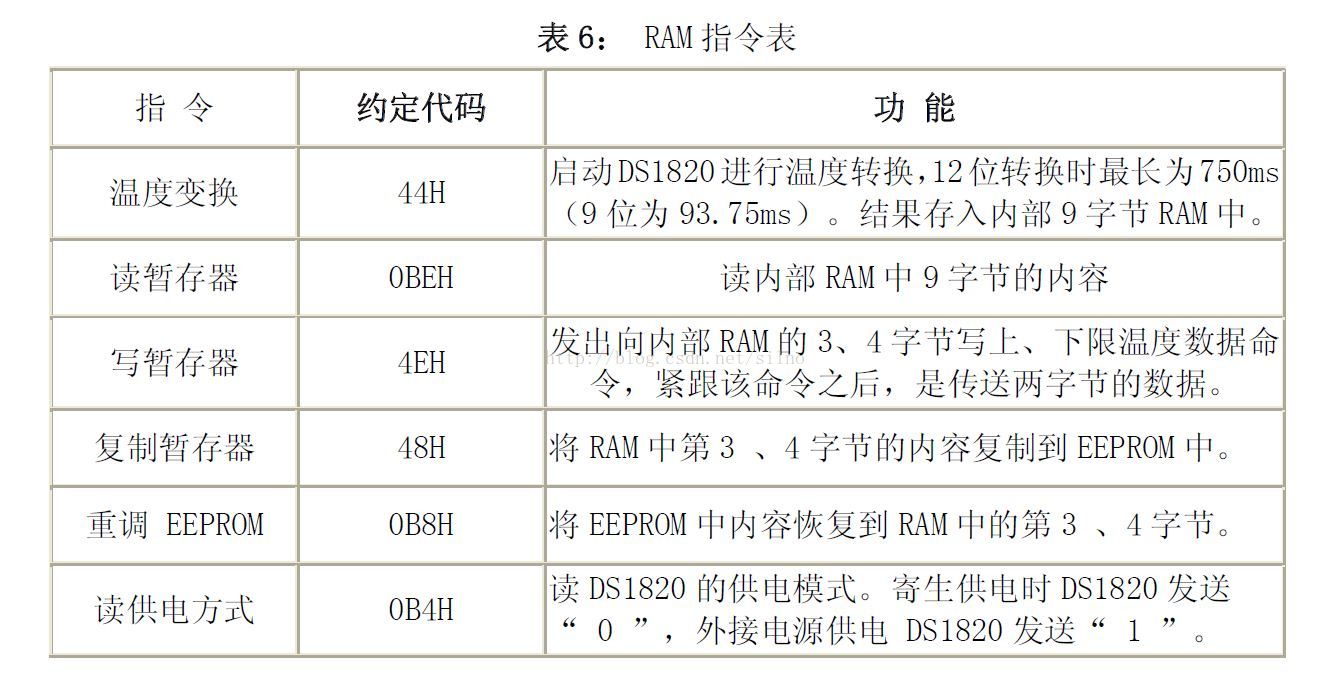

ow.write(pin, 0x4E, 1)  --发出向内部RAM写的命令ow.write(pin, 0x7F, 1)  --写入上限温度的值,0x7F,可以改成你需要的

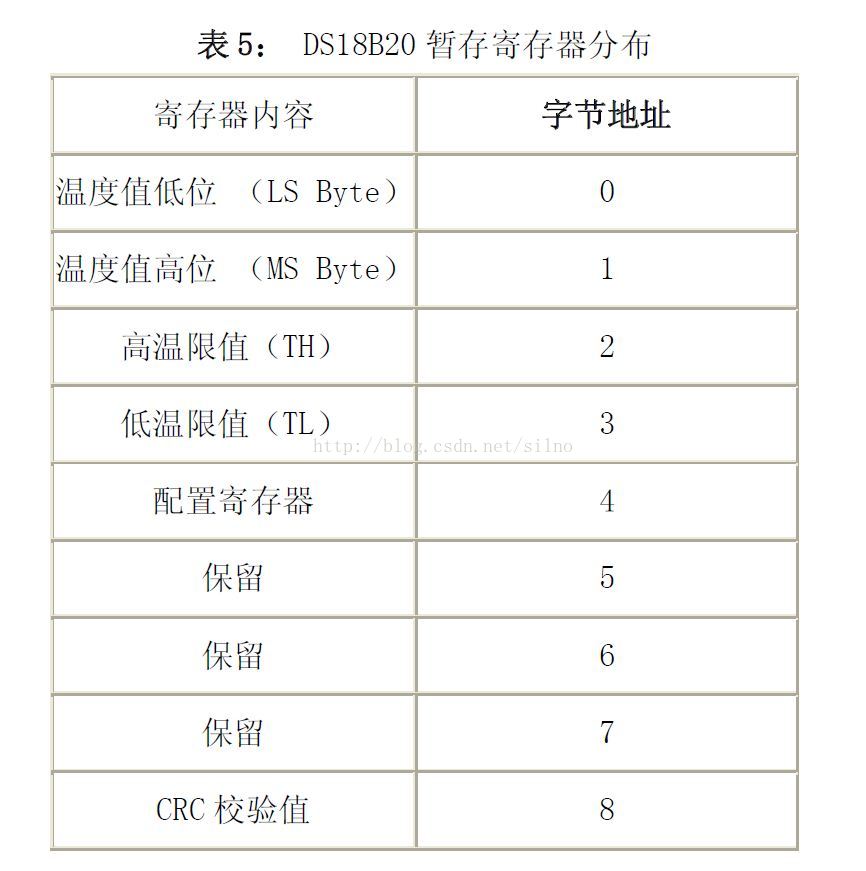

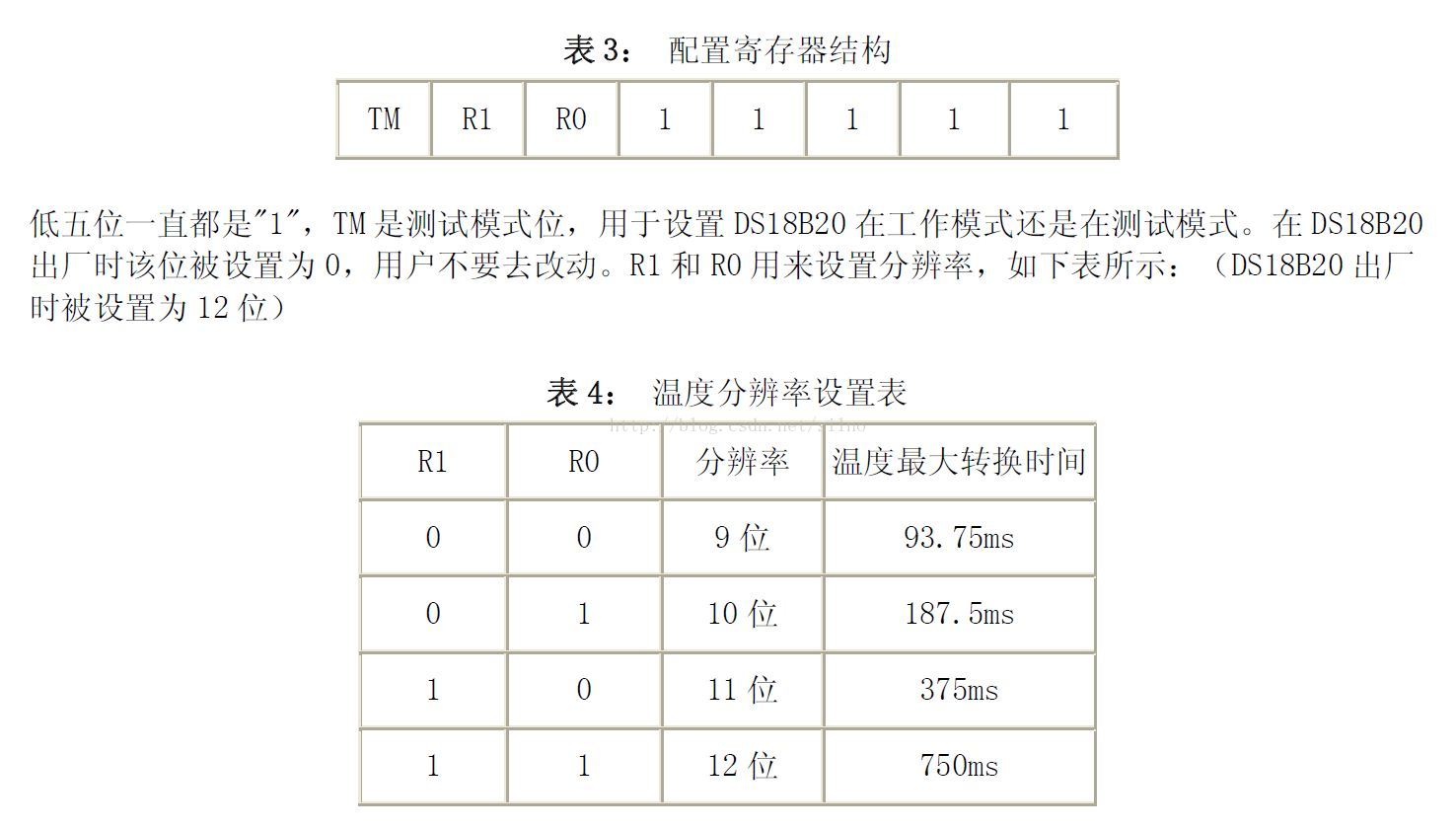

ow.write(pin, 0x0E, 1)  --写入下线温度,同上ow.write(pin, 0x5f, 1)  --这个就是修改传感器分辨率的,只需把配置寄存器 第6  第7位赋值即可,其他位写什么都可以,传感器只修改和第6 第7位的值,见后面表5的第四字节配置寄存器,表3是配置寄存器的结构,表4是分辨率的设置,比如按表4,设置10位分辨率,就是01,由于寄存器的后5位都是固定的1,整个代码就00111111,第8位的0也是固定,你只能修改第6第7位,比如你发命令10100000 即0xA0 ,ow.write(pin, 0xA0, 1),在配置寄存器里记录的是00111111(0x3F)--以下2个是修改暂存寄存器第6、7字节的内容,可以不写,也可以保存你自己的其他数据,比如你自己定义的传感器识别码
ow.write(pin, 0x4b, 1)
ow.write(pin, 0x5c, 1)--以上内容只是存在RAM中,一旦掉电,将要重新写入。所以要注意把写入的内容复制到EEPROM,但是只能复制温度上限 温度下限的字节。




温度传感器DS18B20  one wire 的工作模式

ow.setup(pin)   --设置

ow.reset(pin)   --复位

ow.write(pin, 0xCC, 1)   --发出一个写命令,告诉传感器你下一步要干什么,就是改变中间的十六进制代码,pin  和 1  都不要动

ow.write(pin, 0xBE, 1)    --告诉传感器,你要读取温度数据

ow.read(pin))  --读取第一个字节的内容,一共9个字节,可以发出9次read命令,如果你想度第三个字节的内容,前面也要发2个ow.read(pin)) ,把要都的内容保存就可以了,然后再处理,就是都下面9个寄存器的内容,温度就是前2个。

里面的配置寄存器就是保存AD分辨率的。











18b20的onewire 通讯方式是,你先联系传感器,然后说你要干什么,按传感器的约定发一个或几个命令,然后再把要读或者要写的内容连续发出去,传感器会自己按顺序处理。一次联系只能做一件事,如果要做其他事情,就是重新再按规定步骤联系。

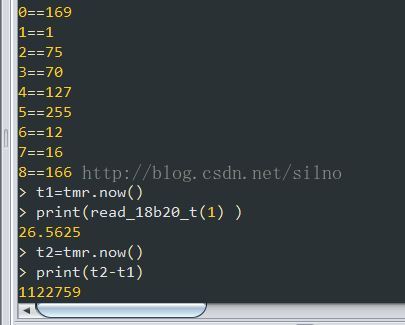

最后总结:尽管知道怎么修改分辨率了,但是,温度取样时间和出厂设定的12位分辨率的采样时间是一样的,都是1秒多点(见后面的图对比),不知道为什么

*******补充:最后看代码发现,官方程序读取温度时,有个1S的延迟,可能是为了读取给最高分辨率留出时间,还是看东西不仔细啊  :p


nodemcu断电,重新开机后读取寄存器的内容,注意第4字节的数值 127(0x7F),这是出厂默认的



ow.write(pin, 0x40, 1)  修改分辨率是语句,其中 0x40 对应二进制是0100 0000  只能修改第6 第7位的值(红色部分),其他可以随便写,传感器会忽略的。只是修改后的读取结果,第4个的值变成  95(0x5F  01011111),红色部分和刚才写入的值是对应的。



这篇关于nodemcu 8266修改DS18B20温度传感器分辨率的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
