Arduino Mega 2560 Reference Design原理图解读

本文主要是介绍Arduino Mega 2560 Reference Design原理图解读，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

文章新地址

• 电源模块

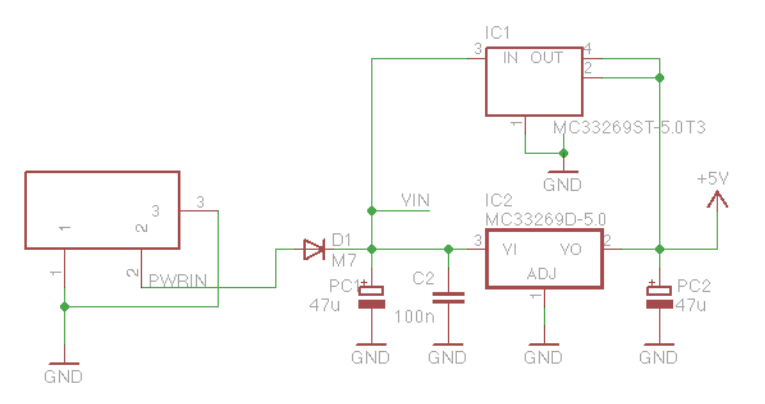

  'IC1’和’IC2’是两个低压差三路稳压器，起着降压以及稳压的作用。图中的输出是+5V，但我们实测输入电压为9V左右，输出电压为4.7V。
    这里为什么要进行降压处理了？原因很简单，我们都知道功耗和电压成正比，即电压越大，电子产品的功耗越大（P=UI）。但是采用低电压供电在技术和硬件方面的要求更高。

  在正常情况下，电压应该是不随时间的改变而改变，但在某些时刻，因为外界的干扰或者电路本身设计的问题会造成电压的衰减。电压衰减造成信号在传输过程的衰减，就可能影响到电路之间的通信。

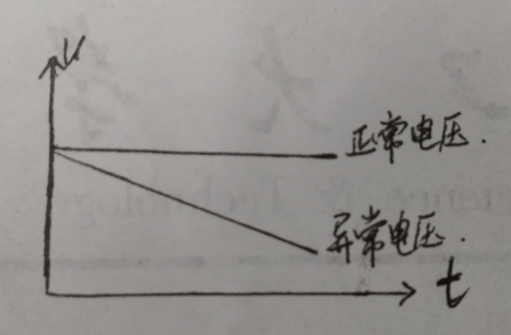

  在理想情况下，电路电压的输入为9V，且不为时间的改变而改变，如上图的虚线所示。但实际项目中，电
