前言

  随路信令方式(associafed signalling)通过电话通路传送信令,即信令信息和通话信息经过同一信道传送。模拟电话网通常采用ITU-T SS5的R1系统(北美)和R2系统(欧洲),在我国使用的是与R2系统类似的中国1号信令系统。

1、一号信令的组成

  中国一号信令,是根据中国实际情况,适合于中国电话网的一种信令方式,是一种随路信令方式。它包括线路信令和记发器信令两部分。

 1.1 线路信令

  线路信令用于在线路设备间(例如中继器)传送一些相关中继线的占用、应答、复原等内容。根据不同的传输媒介,中国1号信令的线路信令分为三种:带内单频脉冲线路信令,直流线路信令和数字型线路信令。

  1.1.1 直流线路信令

  直流线路信令又叫a,b线信令,来源于机电制交换机。是一种模拟话音传输信令,当局间采用实线传输方式时用。
  利用局间中继a,b线上的直流电位变化来表示接续状态。直流线路的信令结构为直流极性标志,分四种:(a)高阻:经过9000欧电阻接地;(b)-:经过800欧电阻接负电源;(c)+:经过800欧电阻接地;(d)0:断路;
  直流线路信令共有19种(DC1~DC19),主要用于步进制和纵横制交换局之间的配合。

  1.1.2 带内单频脉冲线路信令

  模拟话音传输,当局间中继采用频分或时分复用电路时用。
  带内单频脉冲线路信令采用频率为2600Hz的各种长短不同的脉冲信号的组合来表示各种接续状态,有短信号单元,长信号单元,连续信号以及长、短信号单元组成。短信号单元为150ms的短信号脉冲;长信号单元为600ms的长信号脉冲。例如占线信令是前向传送一个长度为150ms的单脉冲。

  1.1.3 数字型线路信令

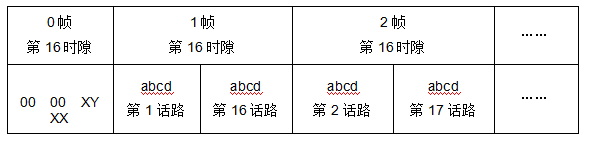

  在PCM数字传输系统中必须采用局间数字型线路信令。为提供30个话路线路信令的传输,提出了复帧的概念,即由16个子帧(每子帧为125us,含32个时隙)组成一个复帧。这样,一个复帧中就有16个TS16,其中一个TS16的前4个比特用作复帧同步,后4个比特中用一个比特作复帧失步对告,其余15个TS16分别用作30个话路的线路信令传输。PCM的帧结构中TS16的分配情况如下图所示:
这里写图片描述
  X为备用比特,未用时置1。 Y为复帧失步对告比特。Y=0表示正常,Y=1表示复帧失步对告。 c、d比特未用时,应置c=1,d=1。
  考虑到目前我国实际需要,只采用了a,b,c三比特编码(d置1)。

 1.2 记发器信令

  局间记发器信令由一个交换局的记发器发出,另一个交换局的记发器接收。记发器信号主要完成主、被叫号码的发送和请求,主叫用户类别、被叫用户状态及呼叫业务类别的传送。
  为了保证有较快的传送速度和一定的抗干扰能力,记发器广泛采用多频互控编码信号(简称多频记发器信号)。中国1号记发器信令就采用多频编码信令。记发器信号为带内信号(频率在话音频带内),因此既可通过模拟信道直接传输,也可经PCM编码后,由数字信道传输。

2、数字型线路信令

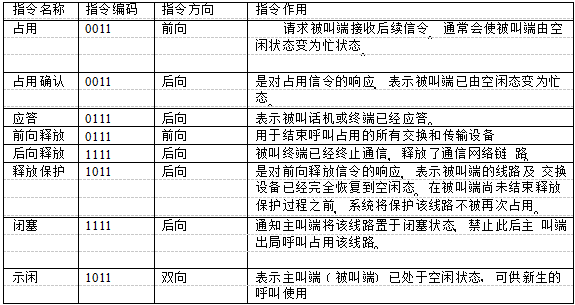

  线路信令有前向和后向之分,主要有以下几种类型。
这里写图片描述

3、MFC记发器信令

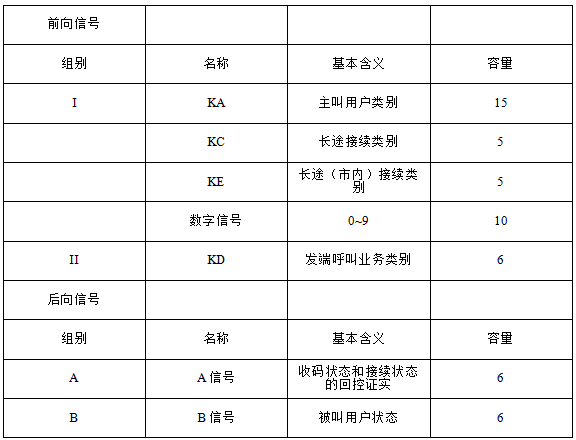

  记发器信令分为前向信号和后向信号,前向信号又分I、II两组,后向信号分 A、B 两组。它们的定义如下表所示:
这里写图片描述

(A)KA信号:

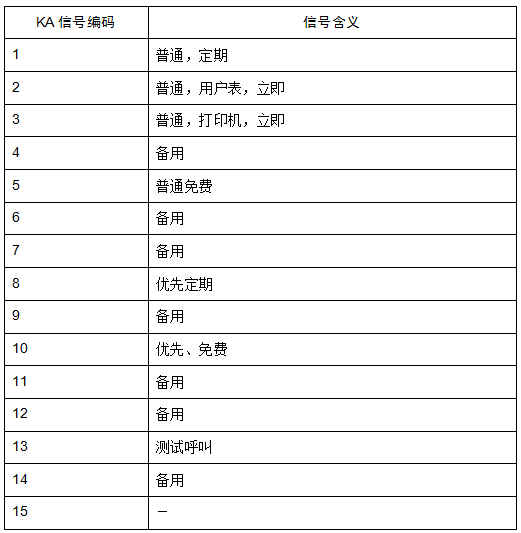

  KA信号是发端市话局向发端长途局或发端国际局前向发送的主叫用户类别信号,KA信号提供本次接续的计费种类(定期、立即、免费)和用户等级(普通、优先)。这两种信号的相关组合用一位KA编码表示,因此,KA信号为组合类别信号。KA信号中有关用户等级和通信业务类别信息由发端长途局译成相应的KC信号。含义如下表所示:
这里写图片描述
(B)KC信号
  KC信号是长话局间前向发送的接续控制信号,具有保证优先用户通话,控制卫星电路段数等功能。含义如下表所示:
这里写图片描述
(C)KE信号

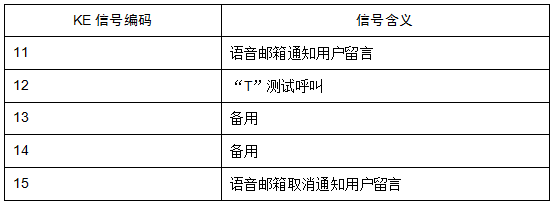

  KE信号是终端长话局向终端市话局以及市话局间前向传送的接续控制信号。含义如下表所示:
这里写图片描述
(D)数字信号
  数字信号“0~9”用来表示主、被叫用户号码。此外,数字“15”信号表示主叫用户号码已发完。
(E)KD信号

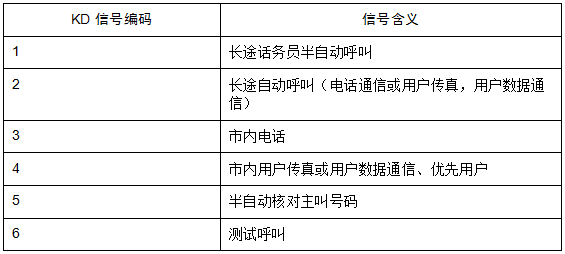

  KD信号是发端业务类别。含义如下表所示:
这里写图片描述
(F)A信号

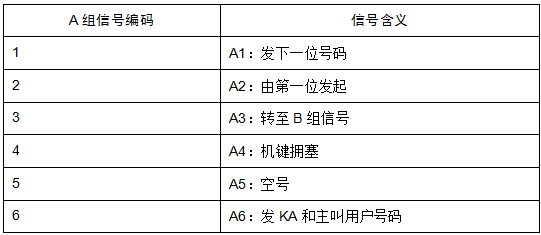

  后向A组信号是前向Ⅰ组信号的互控信号,起控制和证实前向Ⅰ组信号的作用。含义如下表所示:
这里写图片描述
(G)B信号

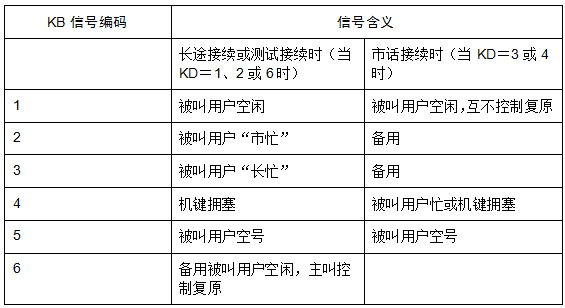

  KB信号是表示被叫用户状态的信号,起证实KD信号和控制接续的作用。含义如下表所示:
这里写图片描述

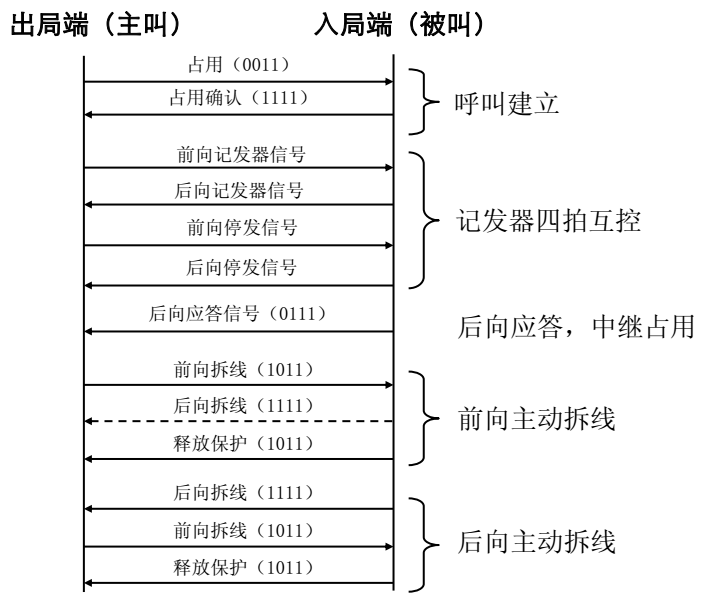

4、一号信令的呼叫流程

这里写图片描述

5、记发器信令交互流程

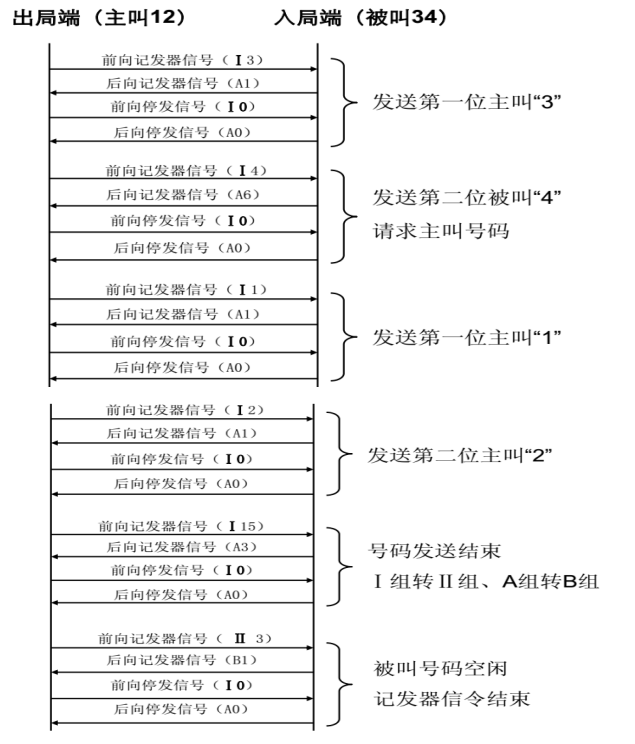

  记发器信令的传输可采用互控方式(MFC)或非互控方式(MFP)进行,采用互控方式时,一个互控周期分四个节拍。第一个节拍主叫端发送前向信号;第二个节拍被叫端收到前向信号,回送后向信号;第三个节拍为主叫端收到后向信号,停发前向信号;第四个节拍为被叫端检测到前向信号停发,停发后向信号。其流程如下图所示。
这里写图片描述
