迅为i.MX6Q开发板是基于恩智浦NXP处理器平台,兼容单核,双核,工业级,汽车级,i.mx6q最新PLUS版本,可根据需要更换,开发高端产品无忧。

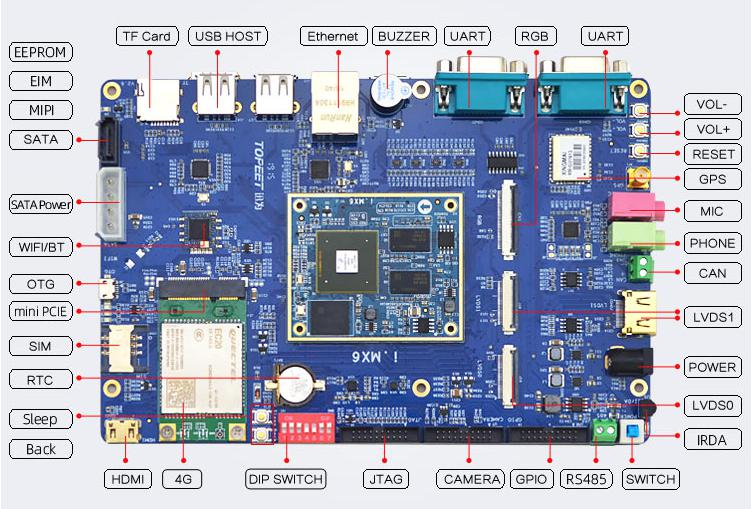

i.MX6Q开发板接口介绍

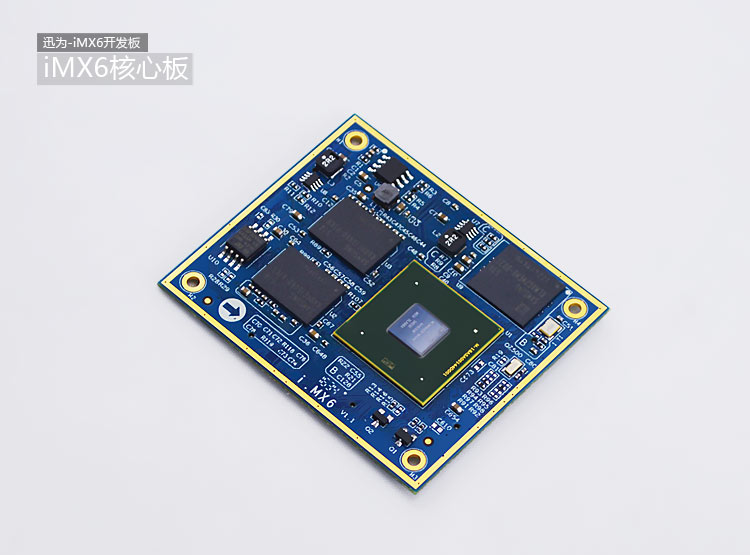

i.MX6Q核心板-四核商业级:
i.MX6Q核心板-四核工业级:
i.MX6Q核心板-PLUS商业级:
i.MX6DL核心板-双核商业级:
底板结构尺寸 :
1. POWER 电源接口
电源输入为 12V/2A+,给底板供电。
原理图部分如下图所示。
2. SWITCH 电源开关
轻触电源开关可以控制开发板电源通断。
原理图部分如下图所示。
3. 位拨码开关
7 位拨码开关控制 iMX 启动模式。
原理图部分如下图所示。

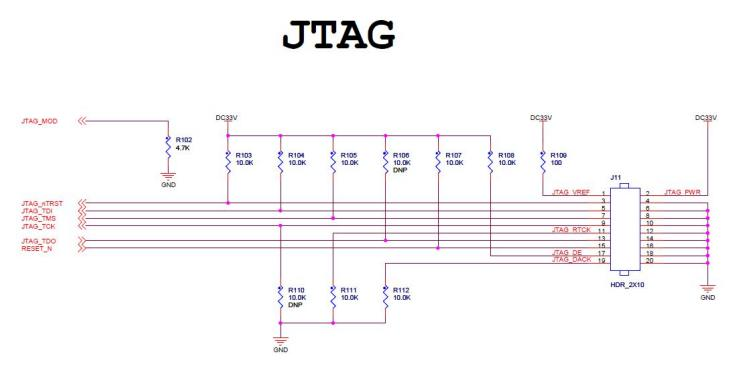

4. JTAG 接口
保留 JTAG 接口,有需要的用户可以进行扩展。
原理图部分如下图所示。
5. CAN 接口
原理图部分如下图所示。
6. CAMERA 接口
支持 500 万自动对焦摄像头模块。
原理图部分如下图所示。
7. GPIO/SPI/I2C 接口
复用的扩展口,支持 GPIO 扩展,CAN 总线,I2C 模块。
原理图部分如下图所示。
8. User Key 功能按键
4 个扩展按键,支持休眠,复位,音量+,音量-。
原理图部分如下图所示。
9. MIC 麦克和 PHONE 耳机
支持麦克输入,支持耳机输出。
原理图部分如下图所示。
10. 串口
两路 232 电平串口。
原理图部分如下图所示。
11. USB Host
3 路 USB 扩展口。
原理图部分如下图所示。
12. TF Card
TF 卡标准卡槽。
原理图部分如下图所示。

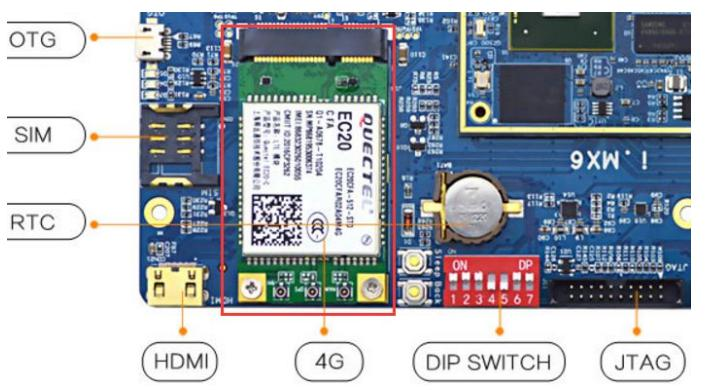

13. 4G 模块
如下图所示。
14. WIFI 模块
SDIO WIFI 模块。
原理图部分如下图所示。

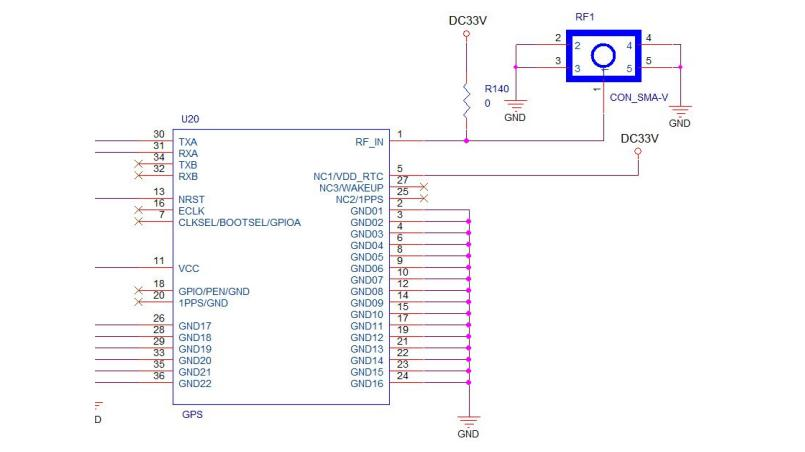

15. GPS 模块
GPS 模组,卫星定位。
原理图部分如下图所示。
16. 网口
板载千兆有线以太网,传输量提升,提供更快,更流畅的速度。
原理图部分如下图所示。
17. LCD 接口
支持 1 路 RGB-LCD 接口,2 路 LVDS-LCD 接口。
RGB-LCD 原理图部分如下图所示。
LVDS 信号有两路,其中一路软排线接口原理图部分如下图所示。
LVDS 信号,HDMI 接口原理图部分如下图所示。
18. HDMI 接口
标准 HDMI 输出接口。
原理图部分如下图所示。
19. OTG 接口
OTG 接口。OTG 接口用于烧写操作系统镜像,也可以用于安装 Android APP。
原理图部分如下图所示。
20. RTC 实时时钟
锂电池供电,掉电后时钟继续工作。
原理图部分如下图所示。
21.核心板连接器定义:
