一，PCF8591——ADC
先上干货
//Control_byte:控制字节
u8 read_pcf8591(Control_byte)//读pcf8591,读取转换通道的转换值
{u8 temp;IIC_Start();//起始信号IIC_SendByte(0x90);//发送设备写，设备地址+write（0） 1001 0000IIC_WaitAck();//等待应答IIC_SendByte(Control_byte);//发送控制字节 （控制字节 请看下面）IIC_WaitAck();//等待应答IIC_Start();//起始信号IIC_SendByte(0x91);//发送设备读，设备地址+read（1） 1001 0001IIC_WaitAck();//等待应答temp=IIC_RecByte();//读取电压转化值IIC_SendAck(1);//发送非应答信号IIC_Stop();//停止信号return temp;//返回转换值 将转换值变为电压值V=5*temp/255.0
}

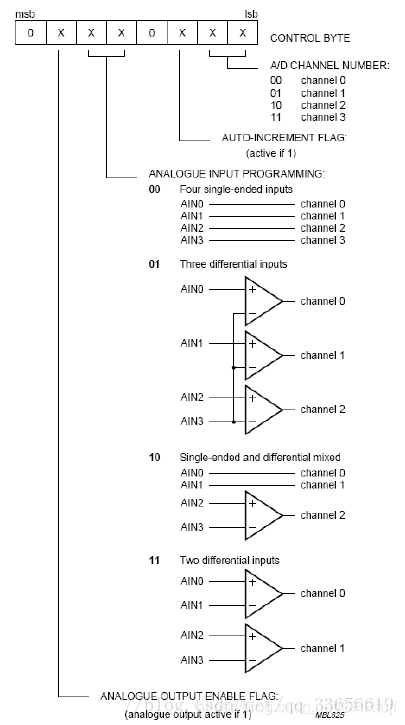

下图就是控制字节的描述.显而易见：0x01表示模拟输入通道1(AIN1)连接转换通道1（channel 1）,我们读取转换通道1的转换值。其余的不再多说
二，PCF8591——DAC
先上代码,看我的注释
//data1：数值
void write_pcf8591(u8 data1)
{IIC_Start();//起始信号IIC_SendByte(0x90);//设备写IIC_WaitAck();//等待应答IIC_SendByte(0x40);//控制字节 0100 0000 对应上图自然懂IIC_WaitAck();//等待应答IIC_SendByte(data1);//发送数值，将数值转化为对应的电压值输出IIC_WaitAck();//等待应答IIC_Stop();//停止信号
}
PCF8591的ADC,DAC都是8位转换器并且参考电压为0-5V，所以我的data1与模拟输出电压之间的关系为：V=5* data1 /255
上述代码通过蓝桥杯官方资源包IIC.C,IIC.H修改并编写
修改的地方有：
void Delay5us() //@12.000MHz
{unsigned char i;_nop_();_nop_();i = 12;while (--i);
}
替代官方代码中的延迟函数：
#define DELAY_TIME 5
void IIC_Delay(unsigned char i)
{do{_nop_();}while(i--);
}
IIC_Delay(DELAY_TIME);
]
有帮助请点赞，不懂call me，留言吧
